公開番号2025144281
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043987
出願日2024-03-19
発明の名称吸音構造
出願人株式会社竹中工務店
代理人弁理士法人太陽国際特許事務所
主分類E04B 1/86 20060101AFI20250925BHJP(建築物)
要約【課題】区画部材に段差を設ける構成と比較して形成し易い吸音構造を提供する。

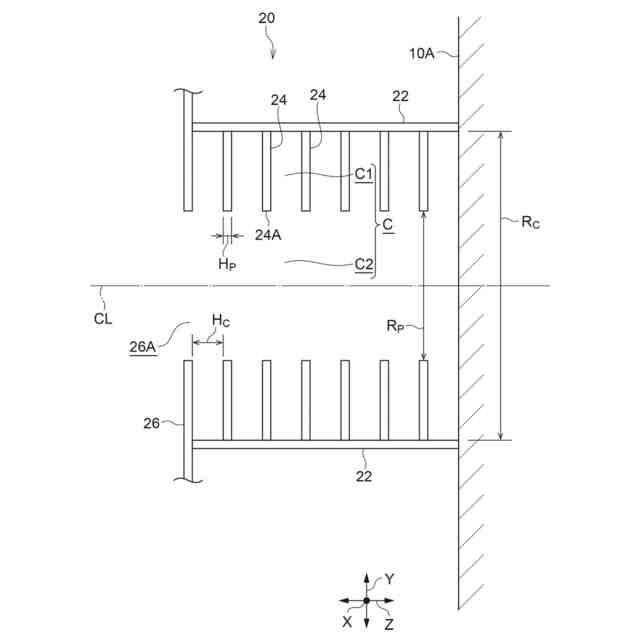

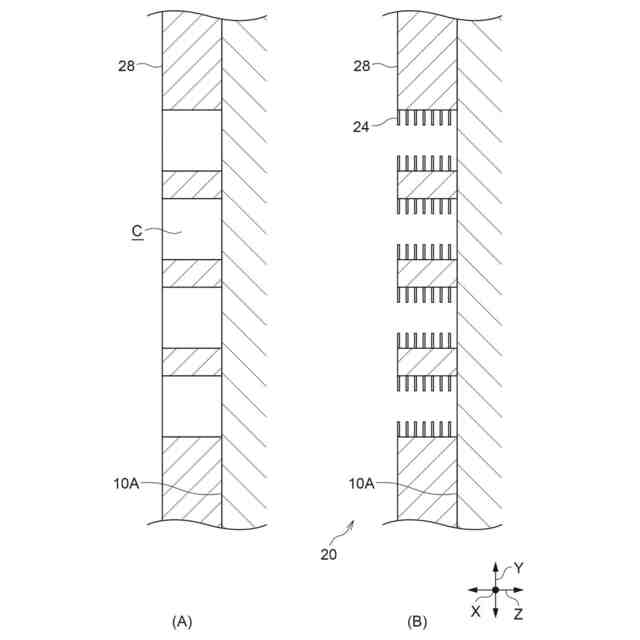

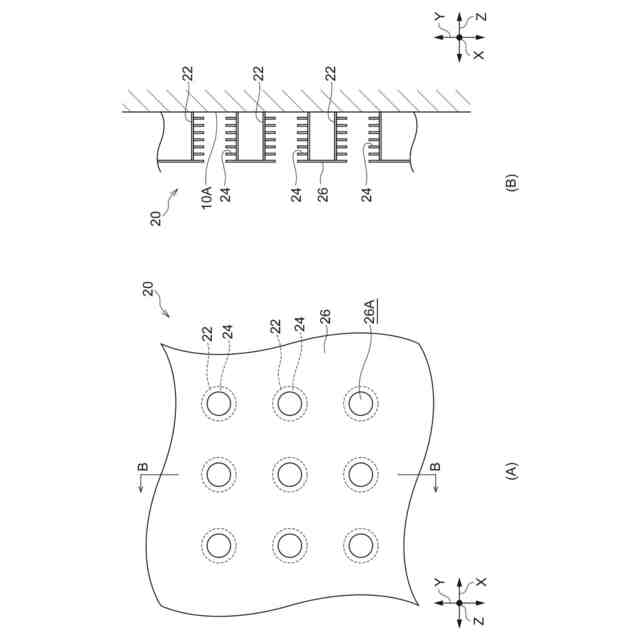

【解決手段】吸音構造20は、取付け面10Aに取付けられ、取付け面10Aの表面に、取付け面10Aの法線方向において幅が一定の領域Cを区画する区画部材22と、区画部材22に、法線方向に間隔をあけて複数枚取付けられ、取付け面10Aと平行に領域Cへ張り出す仕切板24と、仕切板24の自由端24Aの間に形成され、法線方向において径が一定の、仕切板24の間の空間C1と繋がる孔C2と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
取付け面に取付けられ、前記取付け面の表面に、前記取付け面の法線方向において幅が一定の領域を区画する区画部材と、
前記区画部材に、前記法線方向に間隔をあけて複数枚取付けられ、前記取付け面と平行に前記領域へ張り出す仕切板と、
前記仕切板の自由端の間に形成され、前記法線方向において径が一定の、前記仕切板の間の空間と繋がる孔と、
を備えた吸音構造。
続きを表示（約 330 文字）【請求項２】
取付け面に取付けられ、前記取付け面の表面に、前記取付け面の法線方向において幅が一定の領域を区画する区画部材と、
前記区画部材に、前記法線方向に間隔をあけて複数枚取付けられ、前記取付け面と平行に前記領域へ張り出す仕切板と、

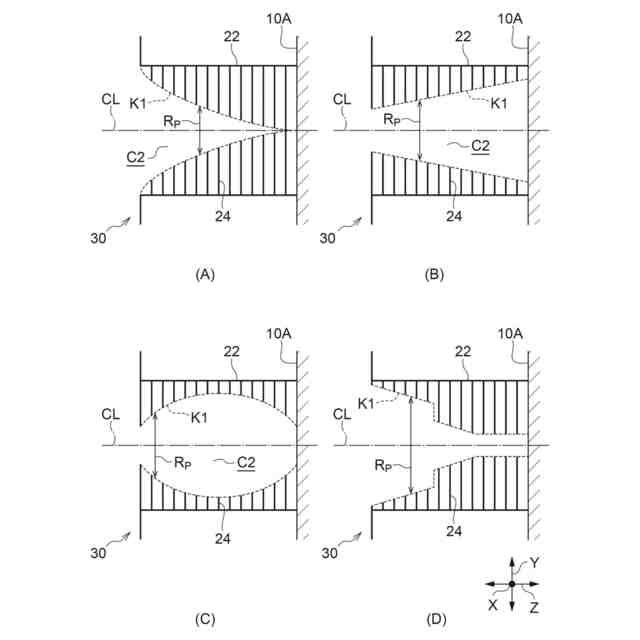

前記仕切板の自由端の間に形成され、前記法線方向において径が変化する、前記仕切板の間の空間と繋がる孔と、
を備えた吸音構造。
【請求項３】

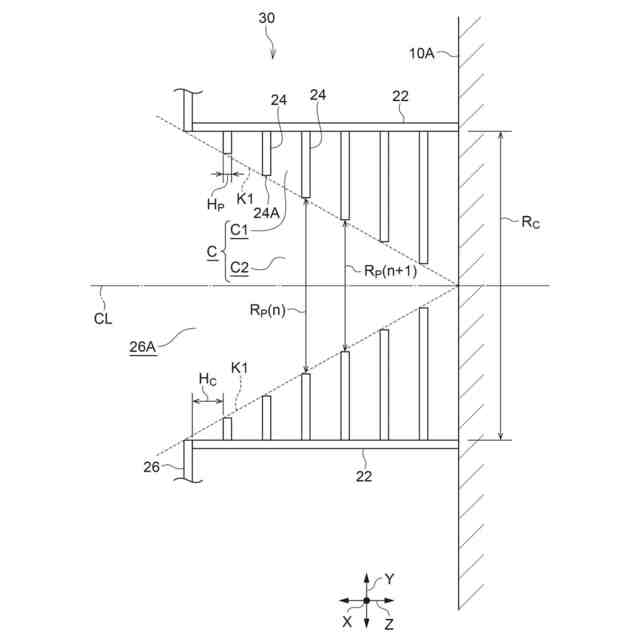

前記孔は、前記法線方向において前記取付け面に向かって径が漸減する、
請求項２に記載の吸音構造。
【請求項４】
それぞれの前記仕切板によって形成された前記孔の幅を可変とする可変機構を備えている、請求項１に記載の吸音構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、吸音構造に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
下記特許文献１には、板状部材に段付孔を形成し、段差面上に、薄い板材からなる仕切板を貼設することにより、容積の大きさの順に並ぶ複数の空洞室を設けた消音器の構成が記載されている。この消音器では、仕切板の間の風洞室の容積を異なる構成とすることで消音効果を得ている。
【先行技術文献】
【特許文献】
【０００３】
特開平１０－３３３６８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１に示された消音器では、厚みのある空洞室毎に容積を変える必要があるため、空洞室の外縁を構成する区画部材の加工が複雑なものとなる。
【０００５】
本発明は、上記事実を考慮し、区画部材に段差を設ける構成と比較して、形成し易い吸音構造を提供することを目的とする。
【課題を解決するための手段】
【０００６】
請求項１の吸音構造は、取付け面に取付けられ、前記取付け面の表面に、前記取付け面の法線方向において幅が一定の領域を区画する区画部材と、前記区画部材に、前記法線方向に間隔をあけて複数枚取付けられ、前記取付け面と平行に前記領域へ張り出す仕切板と、前記仕切板の自由端の間に形成され、前記法線方向において径が一定の、前記仕切板の間の空間と繋がる孔と、を備える。
【０００７】

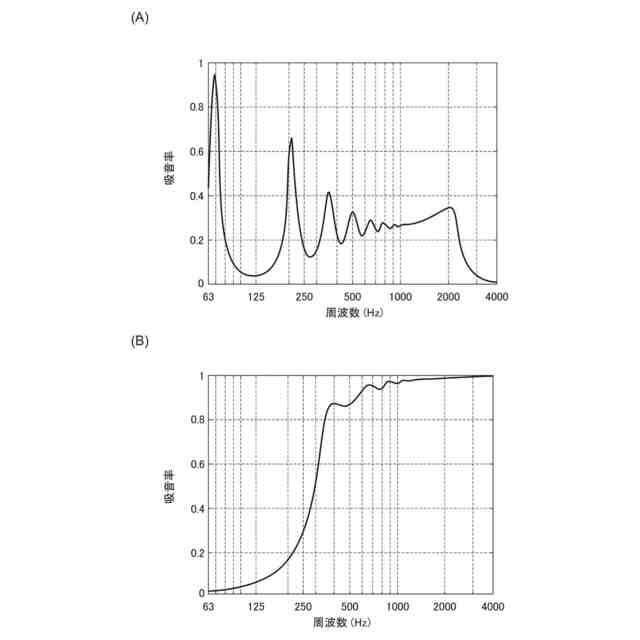

請求項１の吸音構造では、区画部材によって区画された領域の内側において、仕切板の自由端部の間に孔が形成される。この孔における空気の弾性率は、仕切板の間の空間の空気の作用により、仕切板の間の空間がない場合と比較して小さくなる。これにより、共鳴周波数が低くなり、低い周波数の音を吸音し易くなる。また、仕切板の間の空間を共鳴器とした場合よりも低い周波数の音を吸音することができる。
【０００８】
また、孔に入射した音波は仕切板の表面で生じる粘性および熱効果により減衰されるので、孔のみの場合と比較して表面積が大きくなることによる音エネルギーの散逸も大きくなり、吸音効果を高められる。
【０００９】
また、吸音効果を得るために仕切板の内側のそれぞれの空間の容積を異なるものとする必要がないため、区画部材に段差を設けて容積を異なるものとする構成と比較して、吸音構造を形成し易い。
【００１０】
請求項２の吸音構造は、取付け面に取付けられ、前記取付け面の表面に、前記取付け面の法線方向において幅が一定の領域を区画する区画部材と、前記区画部材に、前記法線方向に間隔をあけて複数枚取付けられ、前記取付け面と平行に前記領域へ張り出す仕切板と、前記仕切板の自由端の間に形成され、前記法線方向において径が変化する、前記仕切板の間の空間と繋がる孔と、を備える。
（【００１１】以降は省略されています）
