発明の名称インク収容ボトルおよびインク補充システム
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類B41J 2/175 20060101AFI20250917BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】内容物の液体が残ることを抑制しつつ、液体を注出することができる液体収容ボトルを提供する。
【解決手段】インク収容ボトル20は、ボトル本体部21と、ボトル本体部21に収容されたインクを注出するノズル部22と、を有し、ノズル部22は、ノズル部22の先端側でそれぞれ外部に開口する第1の流体通路24および第2の流体通路25を有し、ノズル部22の内周面は、第1の流体通路24および第2の流体通路25に向かって内側に傾斜している部分を有し、第1の流体通路24の流路断面積が、第2の流体通路25の流路断面積よりも大きい。
【選択図】図8
特許請求の範囲【請求項１】
インクタンクに補充されるインクを収容するインク収容ボトルであって、
ボトル本体部と、
前記ボトル本体部に収容されたインクを注出するノズル部と、を有し、
前記ノズル部は、該ノズル部の先端側でそれぞれ外部に開口する第１の流体通路および第２の流体通路を有し、
前記ノズル部の内周面は、前記第１の流体通路および前記第２の流体通路に向かって内側に傾斜している部分を有し、
前記第１の流体通路の流路断面積が、前記第２の流体通路の流路断面積よりも大きい、インク収容ボトル。
続きを表示（約 470 文字）【請求項２】
前記第１の流体通路および前記第２の流体通路は、前記ノズル部の中心軸に対して非対称な位置に配置される、請求項１に記載のインク収容ボトル。
【請求項３】
前記ノズル部の前記中心軸から前記第２の流体通路の中心軸までの距離が、前記ノズル部の前記中心軸から前記第１の流体通路の中心軸までの距離よりも大きい、請求項２に記載のインク収容ボトル。
【請求項４】
インクタンクと、前記インクタンクに補充されるインクを収容する、請求項１から３のいずれか１項に記載のインク収容ボトルと、を有するインク補充システム。
【請求項５】
前記インクタンクが、
タンク本体と、
前記タンク本体の上面と側面とを接続する傾斜面に設けられ、前記ノズル部の外周面に嵌合可能な内周面を有するアダプタと、を有し、
前記ノズル部の前記外周面は、前記ノズル部と前記アダプタが互いに嵌合したときに前記アダプタに対する前記ノズル部の周方向位置を規制する形状を有する、請求項４に記載のインク補充システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、インク収容ボトルおよびインク補充システムに関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
インクなどの液体を吐出する液体吐出装置で使用される液体タンクには、別途用意された液体収容ボトルから液体を補充できるものがある。このような液体補充用の液体収容ボトルでは、補充される液体が予期せず外部に漏れ出してユーザの手や周囲を汚さないようにすることが求められる。特許文献１には、ボトル本体と、ボトル本体に対して回転可能に取り付けられたボトルキャップとを有する液体収容ボトルが記載されている。ボトルキャップは、ボトル本体の開口を封止してボトル本体からの液体の注出を遮断する封止状態と、ボトル本体の開口を開放してボトル本体からの液体の注出を可能にする開放状態とに回転可能である。これにより、特許文献１に記載の液体収容ボトルでは、液体タンクに液体を補充するときのみに開放状態にし、それ以外には封止状態にすることで、液体が予期せず外部に漏れ出すことが抑制される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１７７５６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の液体収容ボトルでは、内容物の液体を残らず注出しようとしても、構造上、内部に液体が残留してしまう場合がある。そのため、液体補充後に液体収容ボトルを液体タンクから取り外す際に、内部に残留した液体がボトルから垂れてユーザの手や周囲に付着し、それらを汚してしまうことがある。
そこで、本発明の目的は、内容物の液体が残ることを抑制しつつ、液体を注出することができるインク収容ボトルおよびインク補充システムを提供することである。
【課題を解決するための手段】
【０００５】
上述した目的を達成するために、本発明のインク収容ボトルは、インクタンクに補充されるインクを収容するインク収容ボトルであって、ボトル本体部と、ボトル本体部に収容されたインクを注出するノズル部と、を有し、ノズル部は、ノズル部の先端側でそれぞれ外部に開口する第１の流体通路および第２の流体通路を有し、ノズル部の内周面は、第１の流体通路および第２の流体通路に向かって内側に傾斜している部分を有し、第１の流体通路の流路断面積が、第２の流体通路の流路断面積よりも大きい。
また、本発明のインク補充システムは、インクタンクと、インクタンクに補充されるインクを収容する上記インク収容ボトルと、を有している。
【発明の効果】
【０００６】
本発明によれば、内容物の液体が残ることを抑制しつつ、液体を注出することができる。
【図面の簡単な説明】
【０００７】

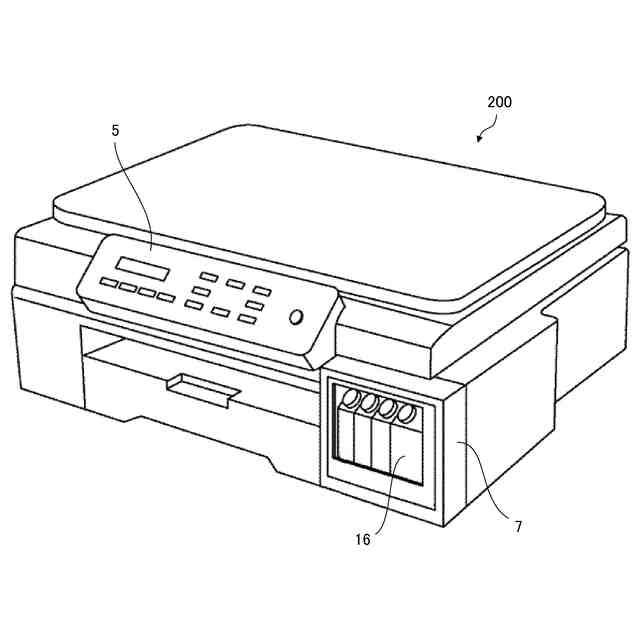

第１の実施形態に係る液体吐出装置の斜視図である。

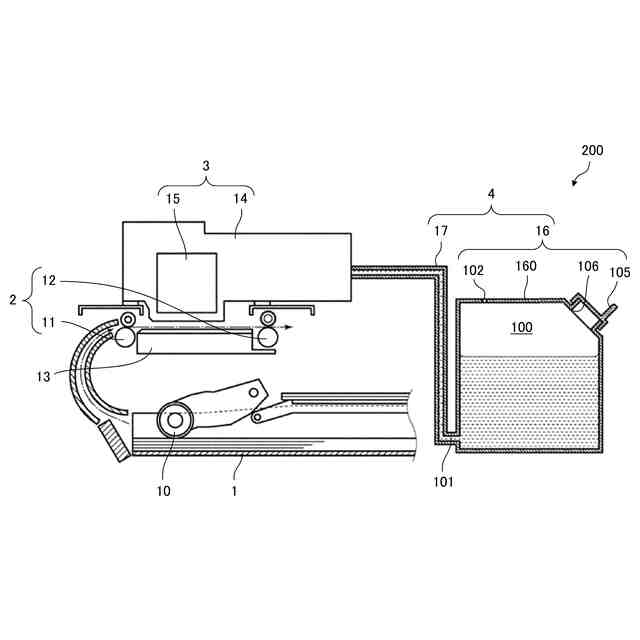

第１の実施形態に係る液体吐出装置の要部を模式的に示す側面図である。

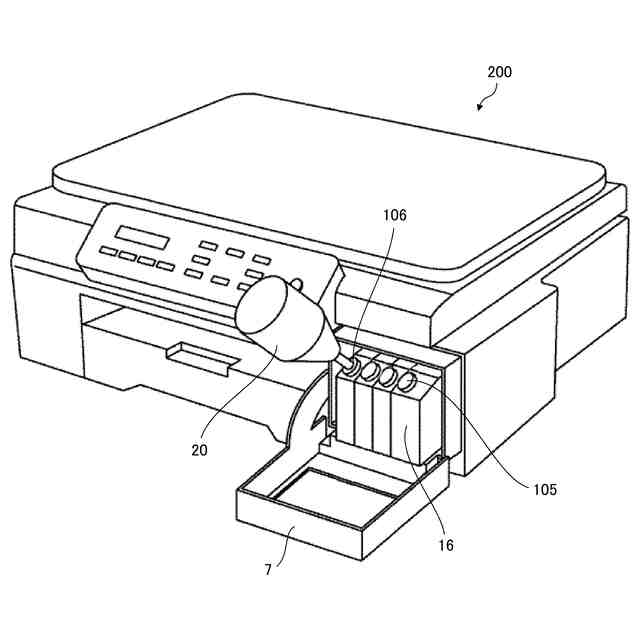

図１に示す液体吐出装置への液体補充時の様子を示す斜視図である。

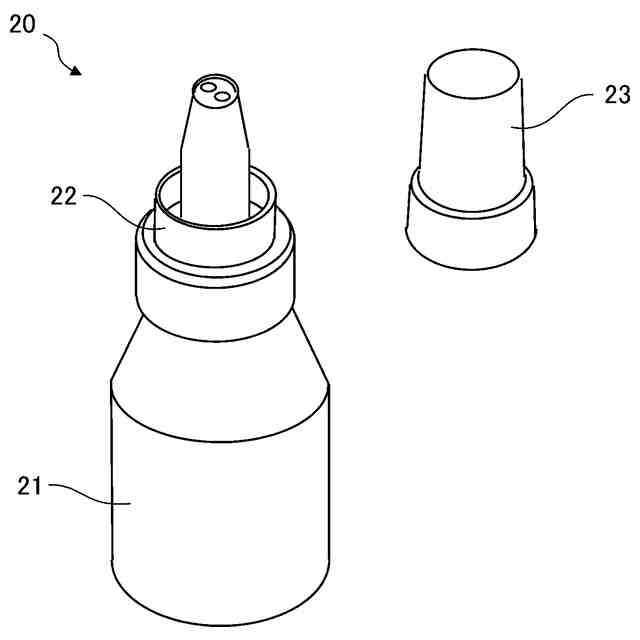

第１の実施形態に係る液体収容ボトルの斜視図である。

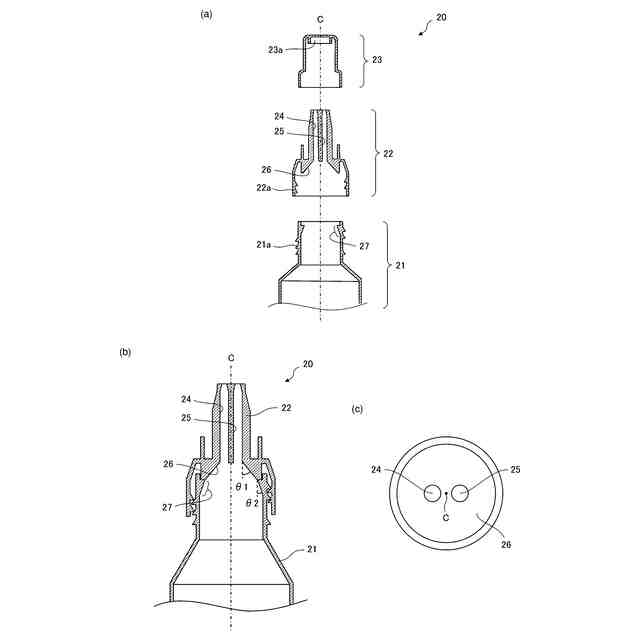

第１の実施形態に係る液体収容ボトルの断面図および平面図である。

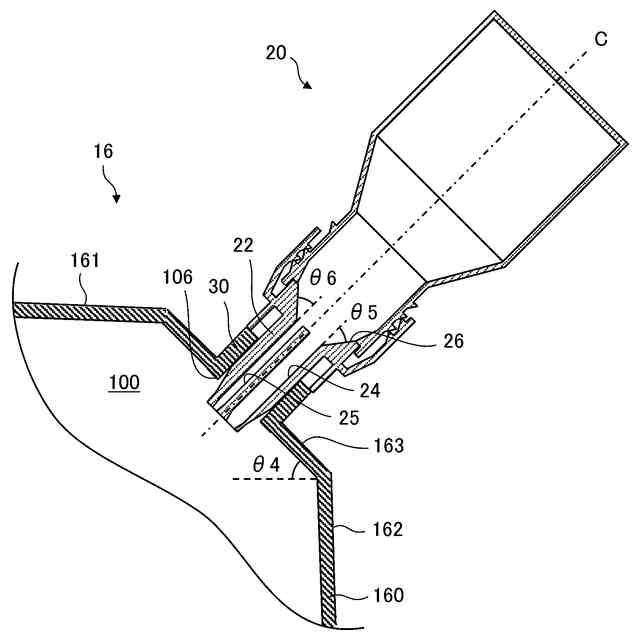

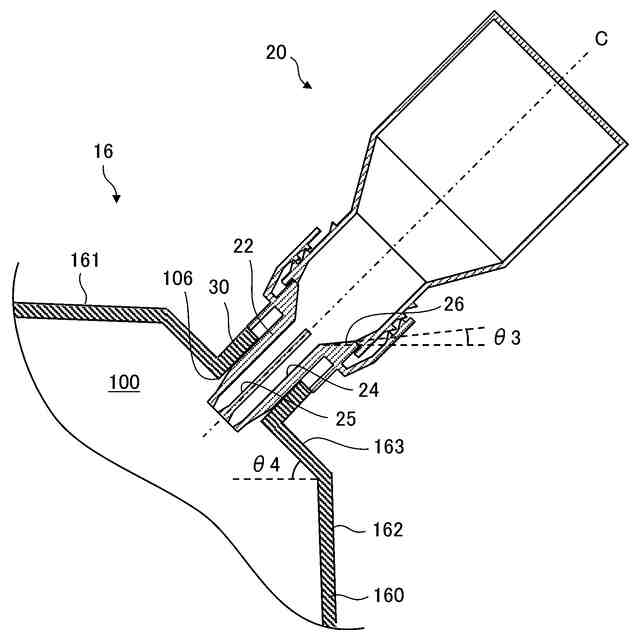

第１の実施形態に係る液体補充動作を示す断面図である。

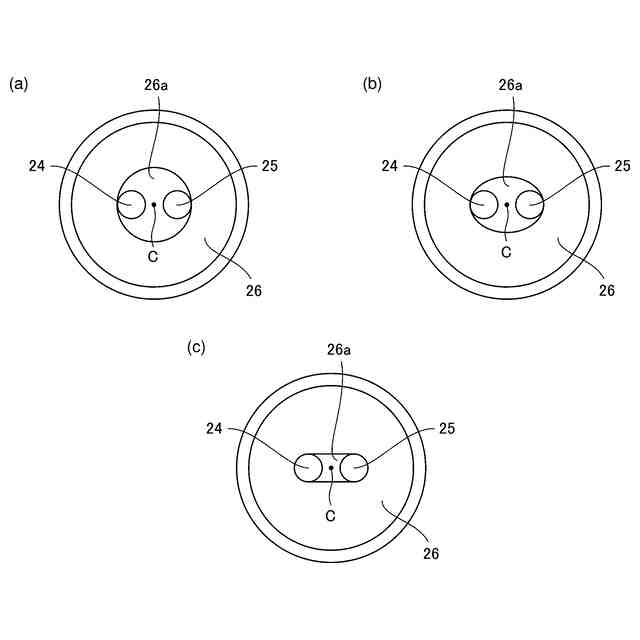

第１の実施形態に係る連通路の変形例を示す平面図である。

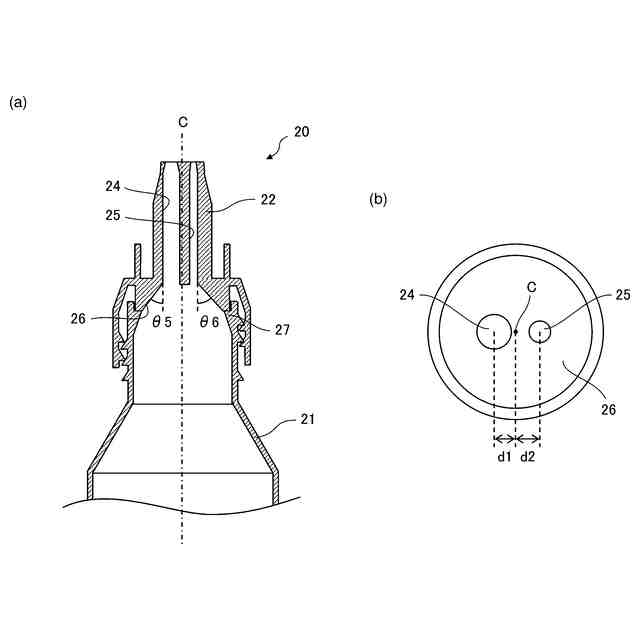

第２の実施形態に係る液体収容ボトルの断面図および平面図である。
第２の実施形態に係る液体補充動作を示す断面図である。
第２の実施形態に係るノズルの変形例を示す平面図である。
【発明を実施するための形態】
【０００８】
以下、図面を参照して、本発明の実施の形態について詳細に説明する。本明細書では、本発明の液体収容ボトルおよび液体補充システムとして、液体吐出装置に液体としてインクを補充するために用いられる場合を例に挙げて説明するが、液体収容ボトルおよび液体補充システムの用途はこれに限定されるものではない。
【０００９】
（第１の実施形態）
図１は、本発明の第１の実施形態に係る液体吐出装置の斜視図である。図２は、本実施形態の液体吐出装置の要部を模式的に示す側面図である。
液体吐出装置２００は、給送部１、搬送部２、吐出部３、液体供給部４、および表示部５を有している。
給送部１は、トレイに収容されたシート状の記録媒体の束から１枚ずつ記録媒体を分離して搬送部２に供給する給送ローラ１０を有している。搬送部２は、給送部１から供給された記録媒体を搬送する搬送ローラ１１および排紙ローラ１２を有している。搬送ローラ１１と排紙ローラ１２の間には、搬送される記録媒体を下方から支持するプラテン１３が配置されている。吐出部３は、プラテン１３の上方に位置し、記録媒体の搬送方向と交差する方向に往復移動するキャリッジ１４と、キャリッジ１４に搭載され、インクなどの液体を吐出する液体吐出ヘッド１５とを有している。吐出部３は、画像情報に基づいて液体吐出ヘッド１５が液体を吐出することにより、プラテン１３に支持された記録媒体に画像を記録することができる。
【００１０】
液体供給部４は、液体タンク１６と、液体流路１０１を介して液体タンク１６と液体吐出ヘッド１５とを接続する可撓性の供給チューブ１７とを有している。液体タンク１６は、液体を収容する収容室１００を内部に有し、収容室１００に液体を注入するための注入口１０６が形成されたタンク本体１６０と、収容室１００を密閉するためにタンク本体１６０に装着可能なタンクキャップ１０５を有している。収容室１００に収容された液体は、液体吐出ヘッド１５から吐出される液体の量に応じて、液体流路１０１から供給チューブ１７を介して液体吐出ヘッド１５に供給される。このとき、液体タンク１６内の収容室１００には、タンク本体１６０の上面に設けられた大気連通口１０２を通じて、液体吐出ヘッド１５に供給された液体と同量の空気が流入する。本実施形態では、液体として４色（例えば、シアン、マゼンダ、イエロー、およびブラック）のインクが用いられ、インクの色ごとに液体タンク１６および供給チューブ１７が設けられている。なお、使用する液体の色は４色に限定されず、１色であってもよく、２色以上であってもよい。また、本実施形態では、液体タンク１６は、液体吐出装置２００本体の内部に収容されているが、液体吐出ヘッド１５に液体を供給することができれば、液体タンク１６の位置はこれに限定されず、液体吐出装置２００本体の外部であってもよい。
表示部５は、液体吐出装置２００を動作させるのに必要な情報（動作状態、操作項目やメニューなど）を表示し、ユーザに対して液体タンク１６への液体の補充を促す旨も表示する。
（【００１１】以降は省略されています）
