公開番号2025136064
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024034247
出願日2024-03-06
発明の名称カセット
出願人ブラザー工業株式会社
代理人個人,個人
主分類B41J 17/32 20060101AFI20250911BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】インクリボンの斜行を抑制することに貢献するカセットを提供する。

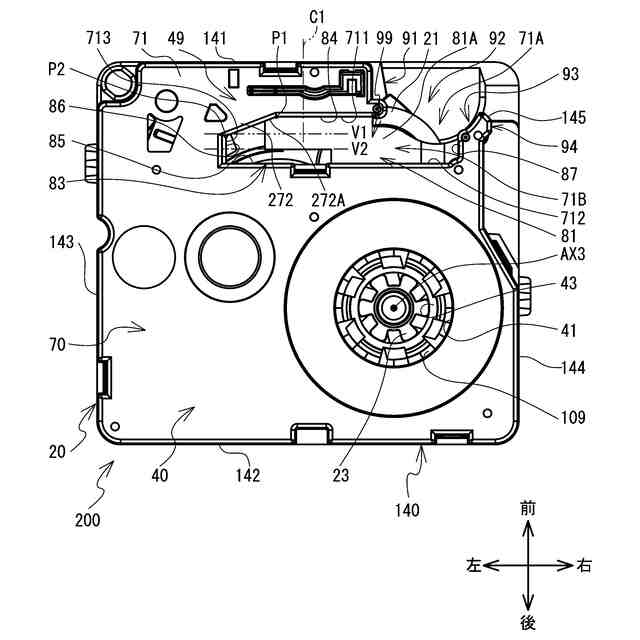

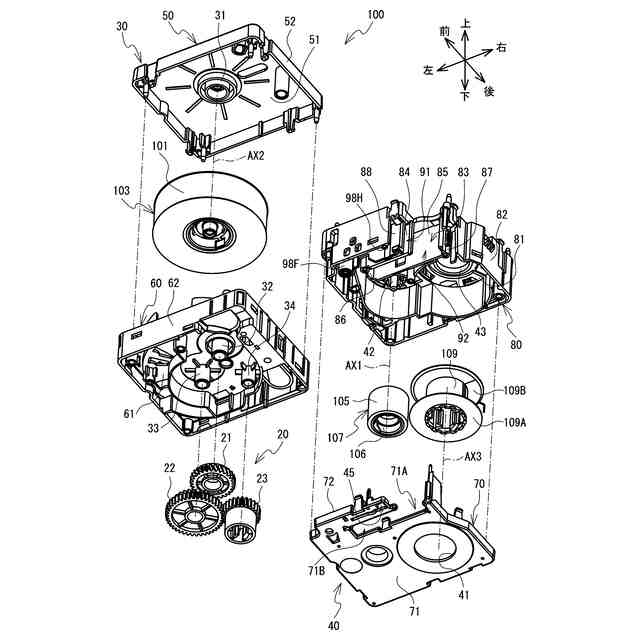

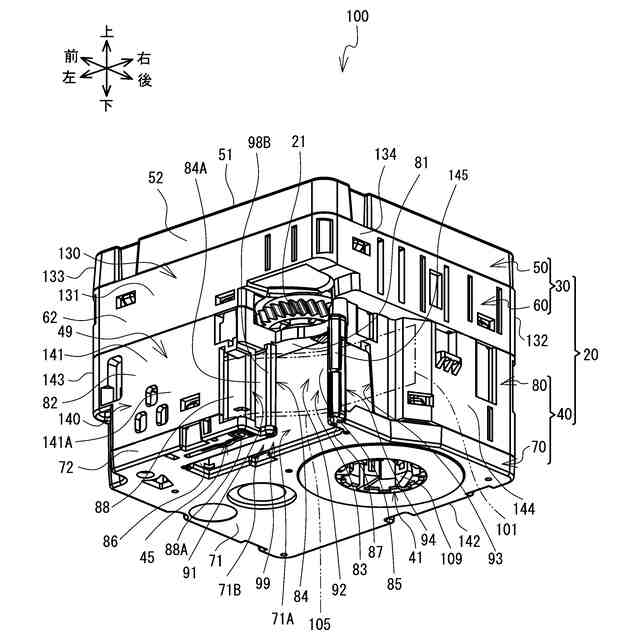

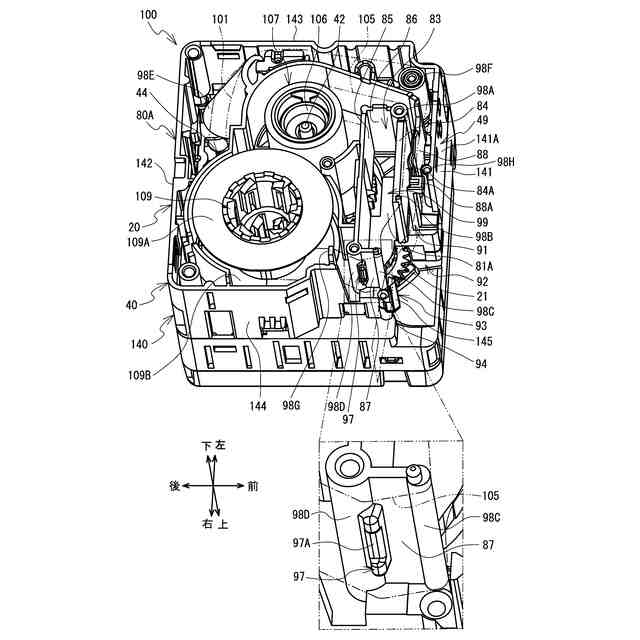

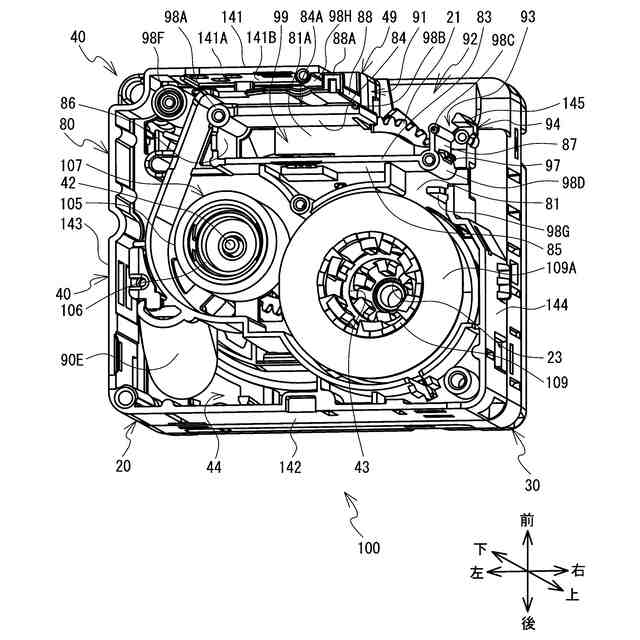

【解決手段】カセット200では、第三中壁86の前端は第一中壁84の左端に接続し第三中壁86の後端は第二中壁85の左端に接続し、第四中壁87の後端は第二中壁85の右端に接続する。第二壁は第一中壁84の上端と第二中壁85の上端にかけ渡される上かけ渡し部81Aを含む。第一壁71には前端から第一中壁84と第二中壁85との間まで切り欠かれた第一切り欠き部71A、第一切り欠き部71Aから左方に向かって切り欠かれた第二切り欠き部71Bが形成される。第一壁71は第一中壁84、第二中壁85、第三中壁86、第四中壁87によって囲まれた空間を、下方から覆う下かけ渡し部272を含む。下かけ渡し部272の右端272Aは、第一点P1において第二切り欠き部71Bの前端に接続し、第二点P2において第二切り欠き部71Bの後端または左端に接続する。
【選択図】図19
特許請求の範囲【請求項１】
箱状を有する下ケースと、
前記下ケースに収容されるロールであって、インクリボンが巻かれ、上下方向に延びる第一軸線周りに回転可能なリボンロールと、
前記下ケースに収容されるスプールであって、前記リボンロールから前記インクリボンを巻き取る巻取スプールと
を備えたカセットであって、
前記下ケースは、
互いに直交し且つそれぞれ前記上下方向に直交する前後方向および左右方向に延び、前記上下方向に並ぶ第一壁および第二壁と、
前記第一壁の周縁から前記第二壁の周縁まで延びる周壁と
を備え、
前記周壁は、
前記左右方向および前記上下方向に延び、前記前後方向に並ぶ前壁および後壁と、
前記前後方向および前記上下方向に延び、前記左右方向に並ぶ左壁および右壁と
を備え、
前記下ケースは、さらに、
前記左右方向および前記上下方向に延び、前記前壁と前記後壁との間に配置される第一中壁および第二中壁であって、前記前後方向において前記前壁から前記後壁に向かう後方に向かって前記第一中壁、前記第二中壁の順に並ぶ前記第一中壁および前記第二中壁と、
前記前後方向および前記上下方向に延び、前記左壁と前記右壁との間に配置される第三中壁および第四中壁であって、前記左右方向において前記左壁から前記右壁に向かう右方に向かって前記第三中壁、前記第四中壁の順に並ぶ前記第三中壁および前記第四中壁と
を備え、
前記第三中壁の前端は、前記第一中壁の左端と接続され、
前記第三中壁の後端は、前記第二中壁の左端と接続され、
前記第四中壁の後端は、前記第二中壁の右端と接続され、
前記第二壁は、前記第一中壁の上端と前記第二中壁の上端とに前記前後方向にかけ渡される部位である上かけ渡し部を含み、
前記第一壁には、

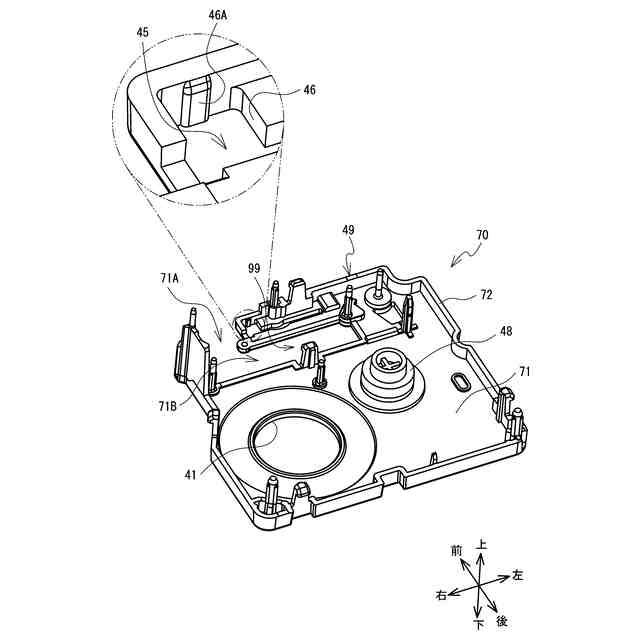

前記第一壁の前端のうち前記前壁の右端よりも前記右方の部分から前記後方に向かって、前記前後方向において前記第一中壁と前記第二中壁との間まで切り欠かれた第一切り欠き部と、
前記第一切り欠き部から連続し、前記第一中壁と前記第二中壁との間を前記右方とは反対の左方に向かって切り欠かれた第二切り欠き部と
が形成され、
前記下ケースには、前記前壁の右端と前記第一中壁の右端との間から前記第四中壁の前端と前記右壁の前端との間まで続く開口である露出部が形成され、
前記リボンロールおよび前記巻取スプールは、前記第二中壁と前記後壁との間、且つ前記左壁と前記右壁との間に配置され、
前記インクリボンは、前記リボンロールから前記左壁と前記第三中壁との間、前記前壁と前記第一中壁との間、前記露出部、前記第四中壁と前記右壁との間の順に介して前記巻取スプールにかけ渡され、
前記第一壁は、前記第一中壁、前記第二中壁、前記第三中壁、および前記第四中壁によって囲まれた空間を、前記上下方向のうち前記第二壁から前記第一壁に向かう下方から覆う部位である下かけ渡し部を含み、
前記下かけ渡し部の右端は、前記左右方向において前記第一中壁の左端と右端との間の位置である第一点において前記第二切り欠き部の前端に接続し、前記第一点から、前記左右方向において前記第二中壁の左端と右端との間の位置、または前記前後方向において前記第三中壁の前端と後端との間の位置である第二点まで延び、前記第二点において前記第二切り欠き部の後端または左端に接続する
ことを特徴とするカセット。
続きを表示（約 2,400 文字）【請求項２】
箱状を有する下ケースと、
前記下ケースに収容されるロールであって、インクリボンが巻かれ、上下方向に延びる第一軸線周りに回転可能なリボンロールと、
前記下ケースに収容されるスプールであって、前記リボンロールから前記インクリボンを巻き取る巻取スプールと
を備えたカセットであって、
前記下ケースは、
互いに直交し且つそれぞれ前記上下方向に直交する前後方向および左右方向に延び、前記上下方向に並ぶ第一壁および第二壁と、
前記第一壁の周縁から前記第二壁の周縁まで延びる周壁と
を備え、
前記周壁は、
前記左右方向および前記上下方向に延び、前記前後方向に並ぶ前壁および後壁と、
前記前後方向および前記上下方向に延び、前記左右方向に並ぶ左壁および右壁と
を備え、
前記下ケースは、さらに、
前記左右方向および前記上下方向に延び、前記前壁と前記後壁との間に配置される第一中壁および第二中壁であって、前記前後方向において前記前壁から前記後壁に向かう後方に向かって前記第一中壁、前記第二中壁の順に並ぶ前記第一中壁および前記第二中壁と、
前記前後方向および前記上下方向に延び、前記左壁と前記右壁との間に配置される第三中壁および第四中壁であって、前記左右方向において前記左壁から前記右壁に向かう右方に向かって前記第三中壁、前記第四中壁の順に並ぶ前記第三中壁および前記第四中壁と
を備え、
前記第三中壁の前端は、前記第一中壁の左端と接続され、
前記第三中壁の後端は、前記第二中壁の左端と接続され、
前記第四中壁の後端は、前記第二中壁の右端と接続され、
前記第二壁は、前記第一中壁の上端と前記第二中壁の上端とに前記前後方向にかけ渡される部位である上かけ渡し部を含み、
前記第一壁には、
前記第一壁の前端のうち前記前壁の右端よりも前記右方の部分から前記後方に向かって、前記前後方向において前記第一中壁と前記第二中壁との間まで切り欠かれた第一切り欠き部と、
前記第一切り欠き部から連続し、前記第一中壁と前記第二中壁との間を前記右方とは反対の左方に向かって切り欠かれた第二切り欠き部と
が形成され、
前記下ケースには、前記前壁の右端と前記第一中壁の右端との間から前記第四中壁の前端と前記右壁の前端との間まで続く開口である露出部が形成され、
前記リボンロールおよび前記巻取スプールは、前記第二中壁と前記後壁との間、且つ前記左壁と前記右壁との間に配置され、
前記インクリボンは、前記リボンロールから前記左壁と前記第三中壁との間、前記前壁と前記第一中壁との間、前記露出部、前記第四中壁と前記右壁との間の順に介して前記巻取スプールにかけ渡され、
前記下ケースは、前記第一中壁、前記第二中壁、前記第三中壁、および前記第四中壁によって囲まれた空間に設けられる壁である中かけ渡し部を含み、
前記中かけ渡し部の右端は、前記左右方向において前記第一中壁の左端と右端との間の位置である第一点において前記第一中壁に接続し、前記第一点から、前記左右方向において前記第二中壁の左端と右端との間の位置、または前記前後方向において前記第三中壁の前端と後端との間の位置である第二点まで延び、前記第二点において前記第二中壁または前記第三中壁に接続する
ことを特徴とするカセット。
【請求項３】
前記前後方向において前記第三中壁を三等分する第一の三等分線および第二の三等分線であって、前記後方に向かって前記第一の三等分線、前記第二の三等分線の順に並ぶ前記第一の三等分線および前記第二の三等分線を定義した場合、前記第二点は、前記第一の三等分線よりも前記後方に位置する
ことを特徴とする請求項１または２に記載のカセット。
【請求項４】
前記左右方向において前記第一中壁を二等分する中心線を定義した場合、前記第一点は、前記中心線よりも前記左方に位置する
ことを特徴とする請求項１または２に記載のカセット。
【請求項５】
前記第二壁には、印刷媒体が挿入される開口である挿入口が設けられ、
前記印刷媒体は、前記挿入口から前記左壁と前記第三中壁との間、前記前壁と前記第一中壁との間、前記露出部の順に通り、
前記インクリボンおよび前記印刷媒体は、前記露出部において互いに重ね合わされる
ことを特徴とする請求項１または２に記載のカセット。
【請求項６】
前記下ケースに対して、前記上下方向のうち前記第一壁から前記第二壁に向かう上方に並び、箱状を有する上ケースと、
前記上ケースに収容されるロールであって、前記印刷媒体が巻かれ、前記上下方向に延びる第二軸線周りに回転可能な媒体ロールと
を備え、
前記印刷媒体は、前記媒体ロールから引き出されて前記挿入口に挿入される
ことを特徴とする請求項５に記載のカセット。
【請求項７】
前記下ケースは、
前記左右方向および前記上下方向に延び、前記前壁と前記第一中壁との間に配置される第五中壁を含み、
前記第五中壁は、前記前壁と前記第一中壁との間において、前記インクリボンの経路と前記印刷媒体の経路とを区分けし、
前記第一壁は、係合孔を規定する開口縁を含み、
前記第五中壁の上端は、前記第二壁に接続し、
前記第五中壁の下端は、前記係合孔に嵌まり、
前記第一壁には、前記前後方向において前記開口縁から前記第五中壁に向かって突出するリブが設けられる
ことを特徴とする請求項５に記載のカセット。

発明の詳細な説明【技術分野】
【０００１】
本発明は、カセットに関する。
続きを表示（約 4,100 文字）【背景技術】
【０００２】

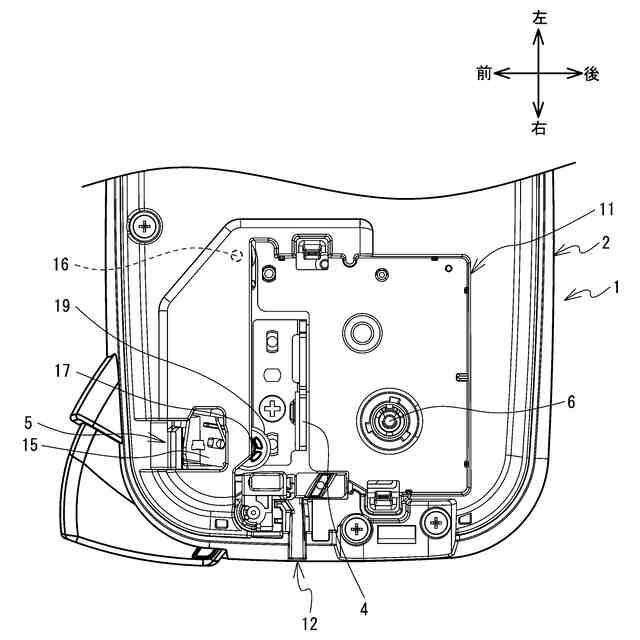

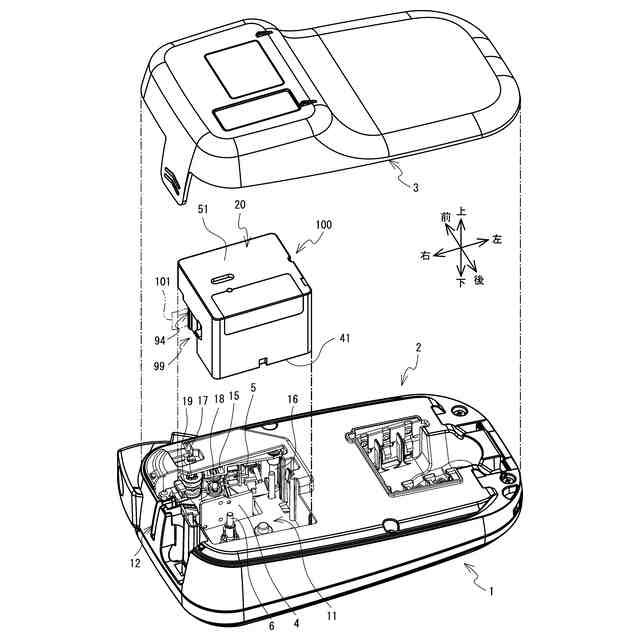

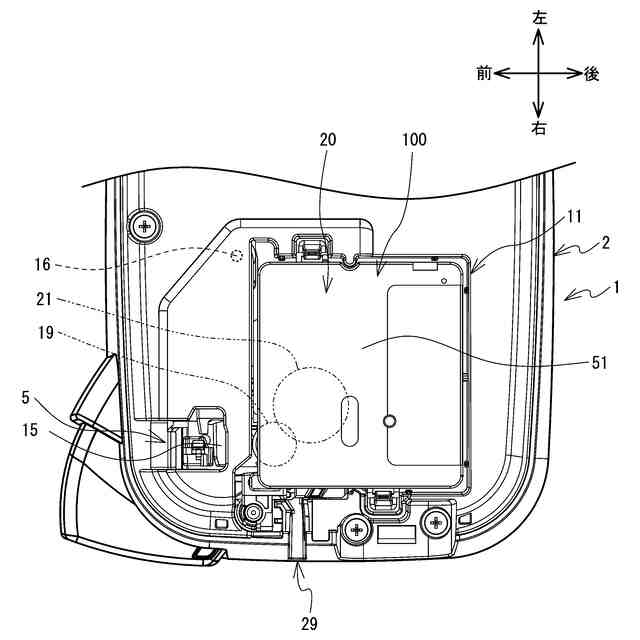

プリンタで使用されるインクリボンを有するカセットが知られている。例えば特許文献１に記載のカセットは、第二枠部と補助テープロールと巻取スプールとを備える。第二枠部は補助テープロールと巻取スプールとを収容する。補助テープロールは、インクリボンが巻かれることで構成される。巻取スプールは、補助テープロールからインクリボンを巻き取る。
【０００３】
第二枠部は下壁と上壁と第二側壁とを備える。下壁および上壁は上下方向に並ぶ。第二側壁は下壁の周縁から上壁の周縁まで延び、前壁、後壁、左壁、および右壁を有する。前壁および後壁は前後方向に並ぶ。左壁および右壁は左右方向に並ぶ。第二枠部は、さらに、第一中壁、第二中壁、第三中壁、および第四中壁を備える。第一中壁および第二中壁は、前壁と後壁との間に配置され、後方に向かって第一中壁、第二中壁の順に並ぶ。第三中壁および第四中壁は、左壁と右壁との間に配置され、右方に向かって第三中壁、第四中壁の順に並ぶ。第三中壁の前端は第一中壁の左端と接続される。第三中壁の後端は第二中壁の左端と接続される。第四中壁の後端は第二中壁の右端と接続される。
【０００４】
上壁は第一中壁の上端と第二中壁の上端とに前後方向にかけ渡される。下壁には切り欠き部が形成される。切り欠き部は、下壁の前端のうち前壁の右端よりも右方の部分から後方に向かって、前後方向において第一中壁と第二中壁との間まで切り欠かれる。切り欠き部は、さらに、第一中壁と第二中壁との間を左方に向かって切り欠かれる。下ケースには露出部が形成される。露出部は、前壁の右端と第一中壁の右端との間から第四中壁の前端と右壁の前端との間まで続く。インクリボンは、補助テープロールから左壁と第三中壁との間、前壁と第一中壁との間、露出部、第四中壁と右壁との間の順に介して巻取スプールにかけ渡される。
【先行技術文献】
【特許文献】
【０００５】
特開２０２２－１４８６０５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上記カセットでは、上壁が第一中壁の上端と第二中壁の上端とにかけ渡される一方で、下壁において第一中壁の下端と第二中壁の下端の間には切り欠き部が形成される。これにより、上下方向において、第一中壁の下端は片持ちになっている。このため、インクリボンが前壁と第一中壁との間を通る過程で第一中壁に前方から接触すると、第一中壁の下端が第一中壁の上端に対して後方に撓む可能性がある。第一中壁の下端が第一中壁の上端に対して後方に撓むと、インクリボンが斜行し、インクリボンによる印刷品質に悪影響が生じる可能性がある。
【０００７】
本発明の目的は、インクリボンの斜行を抑制することに貢献するカセットを提供することである。
【課題を解決するための手段】
【０００８】

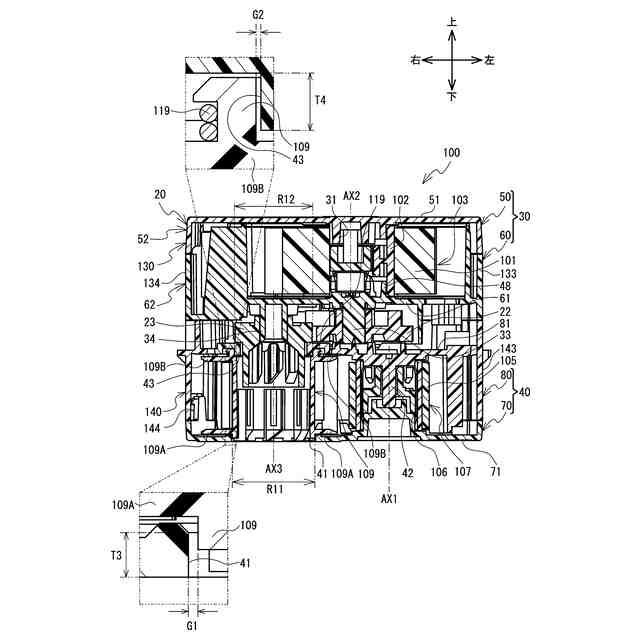

本発明の第一態様に係るカセットは、箱状を有する下ケースと、前記下ケースに収容されるロールであって、インクリボンが巻かれ、上下方向に延びる第一軸線周りに回転可能なリボンロールと、前記下ケースに収容されるスプールであって、前記リボンロールから前記インクリボンを巻き取る巻取スプールとを備えたカセットであって、前記下ケースは、互いに直交し且つそれぞれ前記上下方向に直交する前後方向および左右方向に延び、前記上下方向に並ぶ第一壁および第二壁と、前記第一壁の周縁から前記第二壁の周縁まで延びる周壁とを備え、前記周壁は、前記左右方向および前記上下方向に延び、前記前後方向に並ぶ前壁および後壁と、前記前後方向および前記上下方向に延び、前記左右方向に並ぶ左壁および右壁とを備え、前記下ケースは、さらに、前記左右方向および前記上下方向に延び、前記前壁と前記後壁との間に配置される第一中壁および第二中壁であって、前記前後方向において前記前壁から前記後壁に向かう後方に向かって前記第一中壁、前記第二中壁の順に並ぶ前記第一中壁および前記第二中壁と、前記前後方向および前記上下方向に延び、前記左壁と前記右壁との間に配置される第三中壁および第四中壁であって、前記左右方向において前記左壁から前記右壁に向かう右方に向かって前記第三中壁、前記第四中壁の順に並ぶ前記第三中壁および前記第四中壁とを備え、前記第三中壁の前端は、前記第一中壁の左端と接続され、前記第三中壁の後端は、前記第二中壁の左端と接続され、前記第四中壁の後端は、前記第二中壁の右端と接続され、前記第二壁は、前記第一中壁の上端と前記第二中壁の上端とに前記前後方向にかけ渡される部位である上かけ渡し部を含み、前記第一壁には、前記第一壁の前端のうち前記前壁の右端よりも前記右方の部分から前記後方に向かって、前記前後方向において前記第一中壁と前記第二中壁との間まで切り欠かれた第一切り欠き部と、前記第一切り欠き部から連続し、前記第一中壁と前記第二中壁との間を前記右方とは反対の左方に向かって切り欠かれた第二切り欠き部とが形成され、前記下ケースには、前記前壁の右端と前記第一中壁の右端との間から前記第四中壁の前端と前記右壁の前端との間まで続く開口である露出部が形成され、前記リボンロールおよび前記巻取スプールは、前記第二中壁と前記後壁との間、且つ前記左壁と前記右壁との間に配置され、前記インクリボンは、前記リボンロールから前記左壁と前記第三中壁との間、前記前壁と前記第一中壁との間、前記露出部、前記第四中壁と前記右壁との間の順に介して前記巻取スプールにかけ渡され、前記第一壁は、前記第一中壁、前記第二中壁、前記第三中壁、および前記第四中壁によって囲まれた空間を、前記上下方向のうち前記第二壁から前記第一壁に向かう下方から覆う部位である下かけ渡し部を含み、前記下かけ渡し部の右端は、前記左右方向において前記第一中壁の左端と右端との間の位置である第一点において前記第二切り欠き部の前端に接続し、前記第一点から、前記左右方向において前記第二中壁の左端と右端との間の位置、または前記前後方向において前記第三中壁の前端と後端との間の位置である第二点まで延び、前記第二点において前記第二切り欠き部の後端または左端に接続することを特徴とする。
【０００９】
第一態様によれば、第一中壁の下端に対して後方に力が作用した場合、作用した力を下かけ渡し部が受ける。このため、第一中壁の下端が第一中壁の上端に対して後方に撓むことが抑制される。よって、カセットはインクリボンの斜行を抑制することに貢献する。
【００１０】
本発明の第二態様に係るカセットは、箱状を有する下ケースと、前記下ケースに収容されるロールであって、インクリボンが巻かれ、上下方向に延びる第一軸線周りに回転可能なリボンロールと、前記下ケースに収容されるスプールであって、前記リボンロールから前記インクリボンを巻き取る巻取スプールとを備えたカセットであって、前記下ケースは、互いに直交し且つそれぞれ前記上下方向に直交する前後方向および左右方向に延び、前記上下方向に並ぶ第一壁および第二壁と、前記第一壁の周縁から前記第二壁の周縁まで延びる周壁とを備え、前記周壁は、前記左右方向および前記上下方向に延び、前記前後方向に並ぶ前壁および後壁と、前記前後方向および前記上下方向に延び、前記左右方向に並ぶ左壁および右壁とを備え、前記下ケースは、さらに、前記左右方向および前記上下方向に延び、前記前壁と前記後壁との間に配置される第一中壁および第二中壁であって、前記前後方向において前記前壁から前記後壁に向かう後方に向かって前記第一中壁、前記第二中壁の順に並ぶ前記第一中壁および前記第二中壁と、前記前後方向および前記上下方向に延び、前記左壁と前記右壁との間に配置される第三中壁および第四中壁であって、前記左右方向において前記左壁から前記右壁に向かう右方に向かって前記第三中壁、前記第四中壁の順に並ぶ前記第三中壁および前記第四中壁とを備え、前記第三中壁の前端は、前記第一中壁の左端と接続され、前記第三中壁の後端は、前記第二中壁の左端と接続され、前記第四中壁の後端は、前記第二中壁の右端と接続され、前記第二壁は、前記第一中壁の上端と前記第二中壁の上端とに前記前後方向にかけ渡される部位である上かけ渡し部を含み、前記第一壁には、前記第一壁の前端のうち前記前壁の右端よりも前記右方の部分から前記後方に向かって、前記前後方向において前記第一中壁と前記第二中壁との間まで切り欠かれた第一切り欠き部と、前記第一切り欠き部から連続し、前記第一中壁と前記第二中壁との間を前記右方とは反対の左方に向かって切り欠かれた第二切り欠き部とが形成され、前記下ケースには、前記前壁の右端と前記第一中壁の右端との間から前記第四中壁の前端と前記右壁の前端との間まで続く開口である露出部が形成され、前記リボンロールおよび前記巻取スプールは、前記第二中壁と前記後壁との間、且つ前記左壁と前記右壁との間に配置され、前記インクリボンは、前記リボンロールから前記左壁と前記第三中壁との間、前記前壁と前記第一中壁との間、前記露出部、前記第四中壁と前記右壁との間の順に介して前記巻取スプールにかけ渡され、前記下ケースは、前記第一中壁、前記第二中壁、前記第三中壁、および前記第四中壁によって囲まれた空間に設けられる壁である中かけ渡し部を含み、前記中かけ渡し部の右端は、前記左右方向において前記第一中壁の左端と右端との間の位置である第一点において前記第一中壁に接続し、前記第一点から、前記左右方向において前記第二中壁の左端と右端との間の位置、または前記前後方向において前記第三中壁の前端と後端との間の位置である第二点まで延び、前記第二点において前記第二中壁または前記第三中壁に接続することを特徴とする。
（【００１１】以降は省略されています）
