公開番号2025132640
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024030333
出願日2024-02-29
発明の名称蹴込み構造、蹴込み構造の施工方法及びベース材
出願人株式会社LIXIL
代理人個人,個人,個人
主分類E04F 11/104 20060101AFI20250903BHJP(建築物)
要約【課題】容易に施工、設置できるとともに、浮遊感を持たせた階段を演出することのできる、蹴込み構造、蹴込み構造の施工方法及びベース材を提供すること。
【解決手段】蹴込み構造1A,1Bは、階段土台CBと、段鼻側が階段土台CBの蹴込み側の面よりも下段側に突出する踏み板T1と、を備える階段に設けられる蹴込み構造であって、階段の幅方向に延びて設けられ、突出する踏み板T1部分の下面を支持するベース材2を備え、ベース材2は、階段土台CBの蹴込み側の面に固定される背面部22と、突出する踏み板T1部分の下面に接する上面部21と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
階段土台と、段鼻側が前記階段土台の蹴込み側の面よりも下段側に突出する踏み板と、を備える階段に設けられる蹴込み構造であって、
前記階段の幅方向に延びて設けられ、前記突出する踏み板部分の下面を支持するベース材を備え、
前記ベース材は、
前記階段土台の蹴込み側の面に固定される背面部と、
前記突出する踏み板部分の下面に接する上面部と、を備える、蹴込み構造。
続きを表示（約 940 文字）【請求項２】
前記ベース材は、中空部を有する、請求項１に記載の蹴込み構造。
【請求項３】
前記中空部は、前記背面部と、前記上面部と、これら前記背面部と前記上面部とを連結する傾斜面部と、により形成される、請求項２に記載の蹴込み構造。
【請求項４】
前記ベース材は、前記背面部の下部から下段側に突出して延びる底面部をさらに備え、
前記底面部には、光源が係止されるとともに、前記光源の配線が載置される、請求項１に記載の蹴込み構造。
【請求項５】
前記蹴込み構造は、前記ベース材の下段側に取付けられるカバー材をさらに備え、
前記ベース材は、前記上面部の下段側の端部に第１被係合部を有するとともに、前記底面部の下段側の端部に第２被係合部を有し、
前記カバー材は、前記第１被係合部に係合する第１係合部及び前記第２被係合部に係合する第２係合部を有する、請求項４に記載の蹴込み構造。
【請求項６】
前記第２被係合部は、前記第２係合部を保持可能に構成され、
前記カバー材は、前記第２被係合部に保持された前記第２係合部を回動軸として回動可能に構成される、請求項５に記載の蹴込み構造。
【請求項７】
前記ベース材は、前記上面部の下段側の端部に形成されて下方に凹んだ段差部をさらに備え、
前記カバー材は、略鉛直方向に延びる鉛直面部と、前記鉛直面部の上端において上段側に略水平方向に延びて形成されて前記段差部の上方に配置される折り返し片と、をさらに有する、請求項５に記載の蹴込み構造。
【請求項８】
前記カバー材は、前記鉛直面部の下端において下段側に略水平方向に延びて形成されて仕上げ材を保持可能な水平面部をさらに備える、請求項７に記載の蹴込み構造。
【請求項９】
前記カバー材は、下方ほど上段側に傾斜する傾斜面部を有し、
前記傾斜面部の下段側の表面には、仕上げ材が設けられる、請求項５に記載の蹴込み構造。
【請求項１０】
請求項１から９いずれかに記載の蹴込み構造に用いられるベース材。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、蹴込み構造、蹴込み構造の施工方法及びベース材に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来、框部材と土間との隙間を塞いでタイル貼りの作業を不要にし、釘等を用いずに、框の固定を容易かつ確実に行えるようにした玄関用框の固定構造が提案されている。（特許文献１参照）。この技術によれば、ベース部材に略Ｌ字形状の框部材を固定することで、段差のある上がり框の施工を容易に行うことができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－１４４４３５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、同じく段差を持つ構造として階段の蹴込み構造がある。玄関の上がり框とは違い、階段には複数の蹴上げが連続するため、蹴込み構造の施工を容易に行うことは一層重要な課題である。また近年、特に建物のアプローチ部分において、踏み板の段鼻を蹴込み板よりも大きく前へ跳ね出すように蹴込みを長く設け、蹴込み板の存在感を抑制して、まるで踏み板が独立して浮いているかのように浮遊感を持たせた階段の造作が増えている。また図２８に示すように、踏み板の直下を照らすように配置された間接照明光ＩＬを組み合せることで、浮遊感を持たせた階段の演出性を更に向上させた総合的な階段の意匠が好まれている。
【０００５】
しかし、このような浮遊感のあるアプローチ階段を演出するためには工数がかかり、現状ではそれぞれの現場で個別に施工対応されている。踏み板の段鼻を蹴込み板よりも前に大きく跳ね出すためには、例えば、別途跳ね出し用の平板を配置して、その上に踏み板を設置する方法や、ベース部と跳ね出し部に分けて、型枠を組んでコンクリート打設する方法等がある。しかしながら、いずれも施工が容易ではなく、熟練の職人の造作による長期間の施工が必要であり、施工費も高額になるという問題があった。
【０００６】
本開示は、容易に施工、設置できるとともに、浮遊感を持たせた階段を演出することのできる、蹴込み構造、蹴込み構造の施工方法及びベース材を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示は、階段土台と、段鼻側が前記階段土台の蹴込み側の面よりも下段側に突出する踏み板と、を備える階段に設けられる蹴込み構造であって、階段の幅方向に延びて設けられ、前記突出する踏み板部分の下面を支持するベース材を備え、ベース材は、階段土台の蹴込み側の面に固定される背面部と、突出する踏み板部分の下面に接する上面部と、を備える、蹴込み構造に関する。
【図面の簡単な説明】
【０００８】

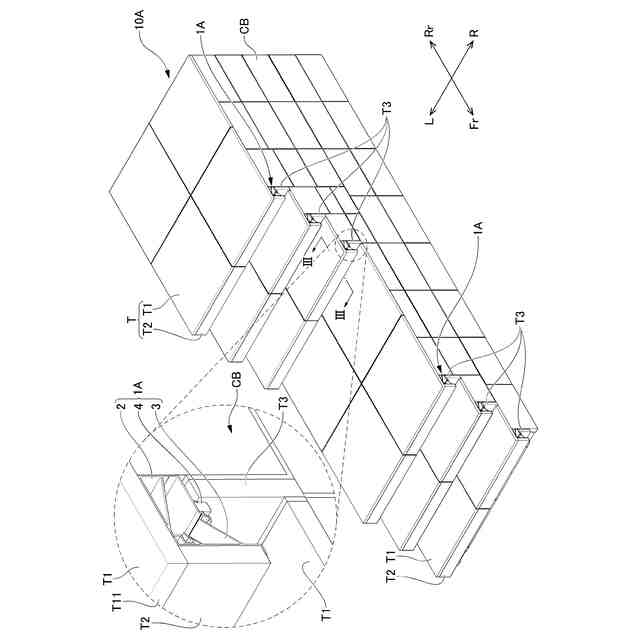

第１実施形態の浮遊ステップを示す斜視図である。

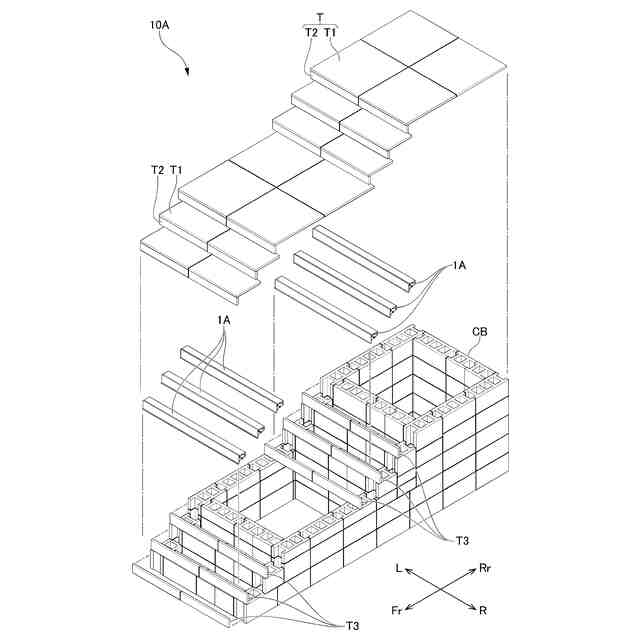

図１の分解斜視図である。

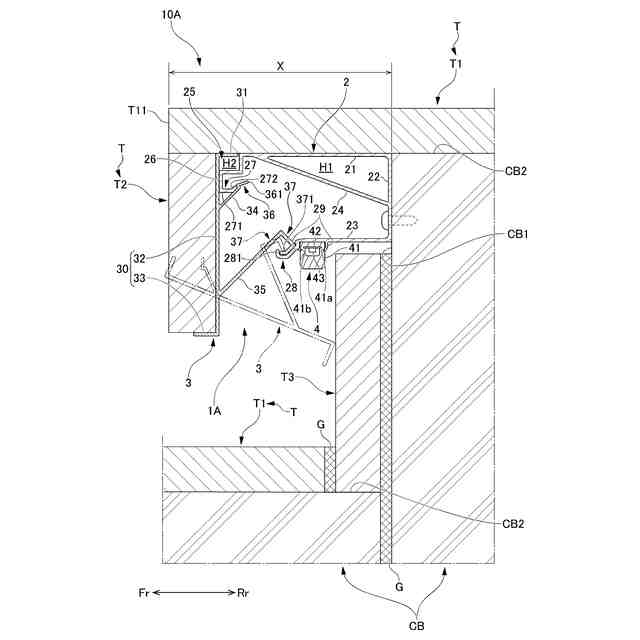

図１のＩＩＩ－ＩＩＩ線部分拡大断面図である。

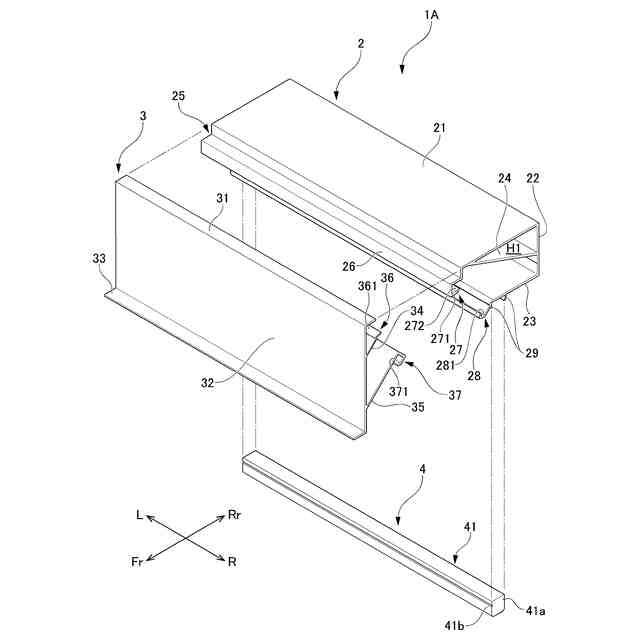

第１実施形態の蹴込み構造を示す上方からの分解斜視図である。

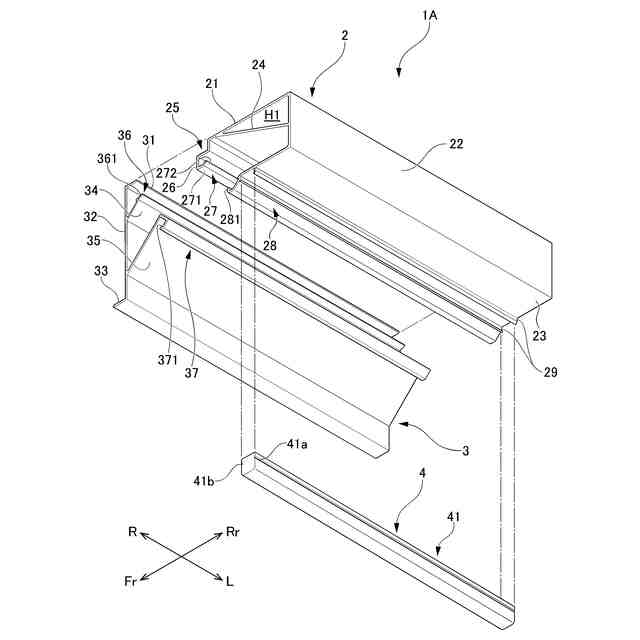

第１実施形態の蹴込み構造を示す下方からの分解斜視図である。

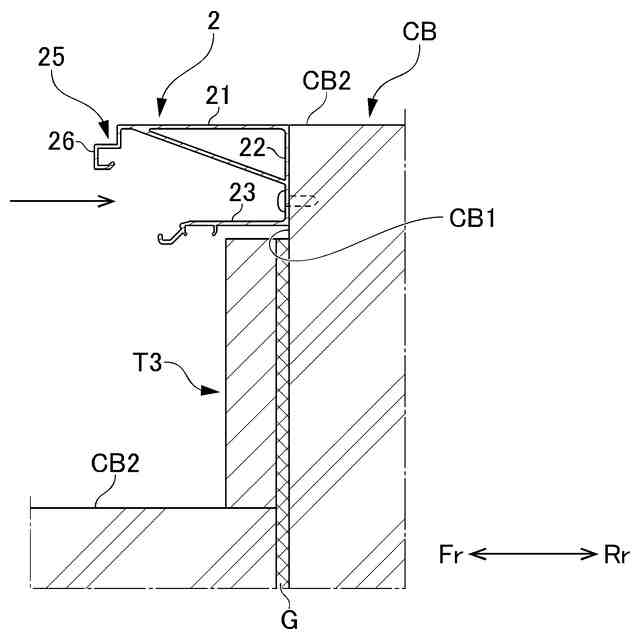

第１実施形態のベース材を取付ける様子を示す施工断面図である。

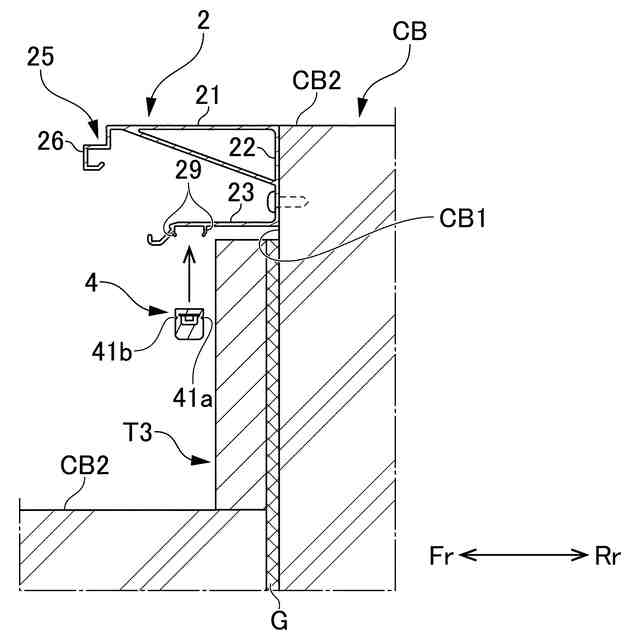

第１実施形態のＬＥＤ光源を取付ける様子を示す施工断面図である。

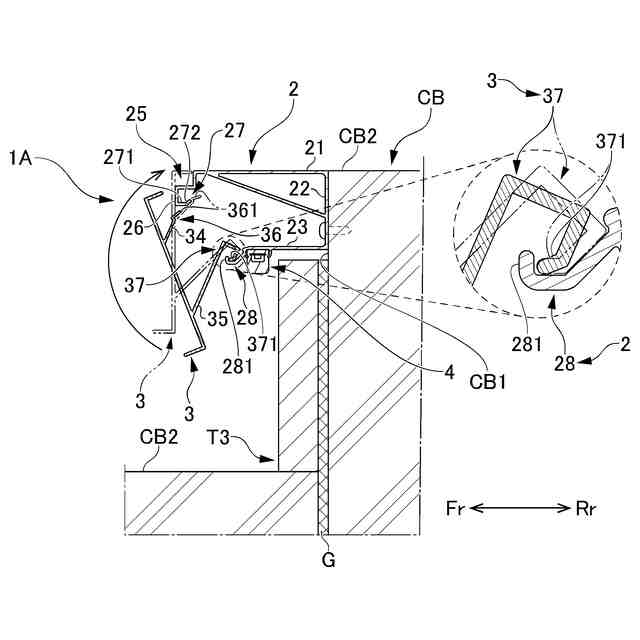

第１実施形態のカバー材を取付ける様子を示す施工断面図である。

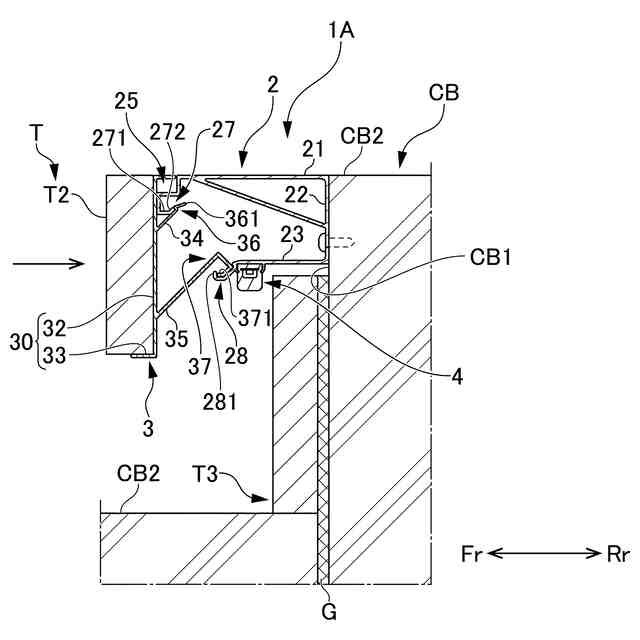

第１実施形態の側面タイルを取付ける様子を示す施工断面図である。
第１実施形態の床タイルを取付ける様子を示す施工断面図である。
第２実施形態の浮遊ステップを示す斜視図である。
図１１の分解斜視図である。
図２のＸＩＩＩ－ＸＩＩＩ線部分拡大断面図である。
第２実施形態の蹴込み構造を示す上方からの分解斜視図である。
第２実施形態の蹴込み構造を示す下方からの分解斜視図である。
第２実施形態のカバー材を取付ける様子を示す施工断面図である。
本開示に係る浮遊ステップの変形例１を示す断面図である。
本開示に係る浮遊ステップの変形例２を示す断面図である。
本開示に係る浮遊ステップの変形例３を示す断面図である。
本開示に係る浮遊ステップの変形例４を示す断面図である。
本開示に係る浮遊ステップの変形例５を示す断面図である。
本開示に係る浮遊ステップの変形例６を示す断面図である。
本開示に係る浮遊ステップの変形例７を示す断面図である。
本開示に係る浮遊ステップの変形例８を示す断面図である。
本開示に係る浮遊ステップの変形例９を示す断面図である。
本開示に係る浮遊ステップの変形例１０を示す断面図である。
本開示に係る浮遊ステップの変形例１１を示す断面図である。
第２実施形態の浮遊ステップをＬＥＤ光源によって演出した様子を示す斜視図である。
【発明を実施するための形態】
【０００９】
［第１実施形態］
以下、本開示の第１実施形態について、図面を参照しながら詳細に説明する。
【００１０】
本開示の図面においては、互いに直交し合う所定の４方向を「Ｆｒ方向」「Ｒｒ方向」「Ｒ方向」「Ｌ方向」で表す。「Ｆｒ方向」は浮遊ステップ１０Ａにおいて、階段の下段方向（下段側）を、「Ｒｒ方向」は階段の上段方向（上段側）を、「Ｒ方向」は浮遊ステップ１０Ａを正面から見た場合の右方向を、「Ｌ方向」は浮遊ステップ１０Ａを正面から見た場合の左方向を、それぞれ示す。
（【００１１】以降は省略されています）
