特許ウォッチ

公開番号2025130967
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2024028392
出願日2024-02-28
発明の名称成形管理システム
出願人セイコーエプソン株式会社
代理人個人,個人,個人,個人
主分類B29C 45/76 20060101AFI20250902BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】成形品についてのトレーサビリティーを向上させることができる成形管理システムを提供すること。
【解決手段】端末装置と通信可能に接続されるサーバーを含み、射出成形装置による生産品の射出成形工程を含む生産工程における前記生産品の生産を管理する成形管理システムであって、前記サーバーは、前記生産品のロットを識別するロット識別情報と、前記生産品の前記ロットに関する1つ以上の情報として少なくとも前記ロットの前記生産品に関する履歴を示す履歴情報を含むロット関連情報とが対応付けられたロット情報を1つ以上記憶する記憶部と、前記記憶部に記憶された1つ以上の前記ロット情報のそれぞれが示す前記ロットのうち選択された対象ロットを示す前記ロット情報の前記ロット関連情報に含まれる前記履歴情報を表示させる履歴情報表示画像を前記端末装置に表示させる制御部と、を備える成形管理システム。
【選択図】図12
特許請求の範囲【請求項１】
端末装置と通信可能に接続されるサーバーを含み、射出成形装置による生産品の射出成形工程を含む生産工程における前記生産品の生産を管理する成形管理システムであって、
前記サーバーは、
前記生産品のロットを識別するロット識別情報と、前記生産品の前記ロットに関する１つ以上の情報として少なくとも前記ロットの前記生産品に関する履歴を示す履歴情報を含むロット関連情報とが対応付けられたロット情報を１つ以上記憶する記憶部と、
前記記憶部に記憶された１つ以上の前記ロット情報のそれぞれが示す前記ロットのうち選択された対象ロットを示す前記ロット情報の前記ロット関連情報に含まれる前記履歴情報を表示させる履歴情報表示画像を前記端末装置に表示させる制御部と、
を備える成形管理システム。
続きを表示（約 1,700 文字）【請求項２】
前記対象ロットを示す前記ロット情報の前記ロット関連情報に含まれる前記履歴情報には、前記対象ロットを示す前記ロット情報の変更に関する履歴を示すロット情報変更履歴情報が含まれており、
前記履歴情報表示画像には、前記ロット情報変更履歴情報が含まれている、
請求項１に記載の成形管理システム。
【請求項３】
前記対象ロットを示す前記ロット情報の前記ロット関連情報に含まれる前記履歴情報には、前記対象ロットの前記生産品の材料の使用に関する履歴を示す材料履歴情報が含まれており、
前記履歴情報表示画像には、前記材料履歴情報が含まれている、
請求項１に記載の成形管理システム。
【請求項４】
前記対象ロットを示す前記ロット情報の前記ロット関連情報に含まれる前記履歴情報には、前記対象ロットの前記生産品に対して行われた作業工程の変更に関する履歴を示す作業工程変更履歴情報が含まれており、
前記履歴情報表示画像には、前記作業工程変更履歴情報が含まれている、
請求項１に記載の成形管理システム。
【請求項５】
前記対象ロットを示す前記ロット情報の前記ロット関連情報に含まれる前記履歴情報には、前記対象ロットの管理に関する履歴を示すロット管理履歴情報が含まれており、
前記履歴情報表示画像には、前記ロット管理履歴情報が含まれている、
請求項１に記載の成形管理システム。
【請求項６】
前記対象ロットを示す前記ロット情報の前記ロット関連情報に含まれる前記履歴情報には、前記対象ロットの前記生産品の品質の検査に関する履歴を示す品質検査履歴情報が含まれており、
前記履歴情報表示画像には、前記品質検査履歴情報が含まれている、
請求項１に記載の成形管理システム。
【請求項７】
前記履歴情報表示画像には、前記品質検査履歴情報の一覧を表示させる品質検査履歴情報表示操作を受け付ける品質検査履歴情報表示操作受付画像が含まれており、
前記制御部は、前記品質検査履歴情報表示操作受付画像を介して前記品質検査履歴情報表示操作を受け付けた場合、前記履歴情報表示画像において前記品質検査履歴情報の一覧を表示させる、
請求項６に記載の成形管理システム。
【請求項８】
前記制御部は、複数の機能それぞれについての操作を受け付ける画像のうち所望の画像を表示させる操作を受け付けるターミナル画像を表示させる操作を受け付けた場合、前記ターミナル画像を前記端末装置に表示させ、
前記ターミナル画像には、第１履歴情報表示画像表示操作受付画像を表示させる操作を受け付ける画像が含まれており、
前記第１履歴情報表示画像表示操作受付画像は、前記履歴情報表示画像を表示させる操作を受け付ける画像である、
請求項１に記載の成形管理システム。
【請求項９】
前記制御部は、前記記憶部に記憶された１つ以上の前記ロット情報のうち所望の前記ロット情報を検索するロット検索画像を表示させる操作を受け付けた場合、前記ロット検索画像を前記端末装置に表示させ、
前記ロット検索画像には、前記履歴情報表示画像を表示させる操作を受け付ける第２履歴情報表示画像表示操作受付画像が含まれている、
請求項１に記載の成形管理システム。
【請求項１０】
前記ロット関連情報には、前記１つ以上の情報として、前記ロット関連情報に対応付けられた前記ロット識別情報により識別される前記ロットの前記生産品の成形を行う射出成形装置に関する射出成形装置関連情報が含まれており、
前記射出成形装置関連情報には、射出成形装置の稼働状態を示す稼働状態情報と、射出成形装置に取り付けられた１つ以上のセンサーのそれぞれにより検出された検出情報との少なくとも一方が含まれている、
請求項１に記載の成形管理システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
この開示は、成形管理システムに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
プラスチック等の樹脂材料を用いた射出成形装置による生産品の射出成形工程を含む生産工程における生産品の生産を管理する技術についての研究、開発が行われている。
【０００３】
これに関し、生産品を成形する射出成形装置におけるショット毎の成形品の品質、当該射出成形装置の運転状態、当該射出成形装置への設定変更等に関する履歴を示す情報を記憶し、記憶した当該情報を所望のタイミングで表示することができる成形管理システムが知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２００３－０９４５０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ここで、特許文献１に記載された成形管理システムでは、成形品の品質に関する履歴を示す情報として、成形品を成形する射出成形装置におけるショット毎の圧力、温度、力等を示す情報が記憶される。すなわち、当該成形管理システムでは、成形品の品質の検査に関する履歴を示す情報が記憶されているわけではない。また、当該成形管理システムでは、当該射出成形装置の運転状態、当該射出成形装置への設定変更等に関する履歴を示す情報も、成形品の品質に関する履歴を示す情報と同様に、当該射出成形装置に関する履歴を示す情報である。このため、当該成形管理システムでは、成形品に関する履歴を示す情報の表示が不十分であった。これは、成形品についてのトレーサビリティーが不十分であることを意味し、望ましいことではない。
【課題を解決するための手段】
【０００６】
上記課題を解決するために本開示の一態様は、端末装置と通信可能に接続されるサーバーを含み、射出成形装置による生産品の射出成形工程を含む生産工程における前記生産品の生産を管理する成形管理システムであって、前記サーバーは、前記生産品のロットを識別するロット識別情報と、前記生産品の前記ロットに関する１つ以上の情報として少なくとも前記ロットの前記生産品に関する履歴を示す履歴情報を含むロット関連情報とが対応付けられたロット情報を１つ以上記憶する記憶部と、前記記憶部に記憶された１つ以上の前記ロット情報のそれぞれが示す前記ロットのうち選択された対象ロットを示す前記ロット情報の前記ロット関連情報に含まれる前記履歴情報を表示させる履歴情報表示画像を前記端末装置に表示させる制御部と、を備える成形管理システムである。
【０００７】
上記課題を解決するために本開示の一態様は、端末装置と通信可能に接続されるサーバーを含み、射出成形装置による生産品の射出成形工程を含む生産工程における前記生産品の生産を管理する成形管理システムであって、前記サーバーは、前記生産品のロットを識別するロット識別情報と、前記生産品の前記ロットに関する１つ以上の情報として少なくとも前記ロットに関する第１種類の履歴を示す第１履歴情報と、前記ロットに関する第２種類の履歴を示す第２履歴情報とを含むロット関連情報とが対応付けられたロット情報を１つ以上記憶する記憶部と、前記記憶部に記憶された１つ以上の前記ロット情報のそれぞれが示す前記ロットのうち選択された対象ロットを示す前記ロット情報の前記ロット関連情報に含まれる前記第１履歴情報及び前記第２履歴情報を表示させる履歴情報表示画像を前記端末装置に表示させる制御部と、を備える成形管理システムである。
【図面の簡単な説明】
【０００８】
成形管理システム１の構成の一例を示す図である。
メインメニュー画像Ｐ１の一例を示す図である。
ターミナル画像Ｐ２の一例を示す図である。
ロット検索画像Ｐ３の一例を示す図である。
図４に示したボタンＢ４１への選択操作が行われた場合において表示される履歴情報表示画像Ｐ４の全体像の一例を示す図である。
図５に示した表示領域ＲＧ４１の拡大図である。
図５に示した表示領域ＲＧ４２の拡大図である。
図５に示した表示領域ＲＧ４３の拡大図である。
図５に示した表示領域ＲＧ４４の拡大図である。
図５に示したボタンＢ５１への選択操作が行われた場合においてサーバー３０が表示させる品質検査履歴情報表示画像Ｐ５の一例を示す図である。
履歴情報表示操作受付画像Ｐ６の一例を示す図である。

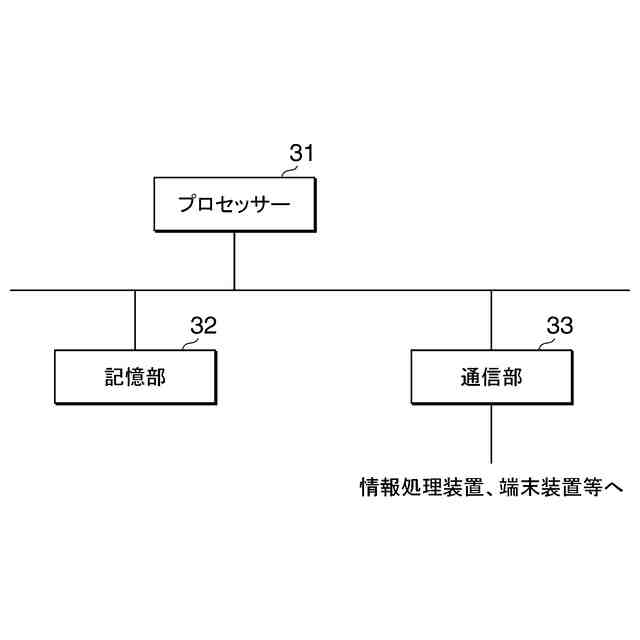

サーバー３０のハードウェア構成の一例を示す図である。
サーバー３０の機能構成の一例を示す図である。
サーバー３０が履歴情報表示画像Ｐ４を表示させる処理の流れの一例を示す図である。
【発明を実施するための形態】
【０００９】
＜実施形態＞
以下、本開示の実施形態について、図面を参照して説明する。
【００１０】
＜成形管理システムの概要＞
まず、実施形態に係る成形管理システムの概要について説明する。
（【００１１】以降は省略されています）
