公開番号2025130878
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2024028238
出願日2024-02-28
発明の名称成形管理システム
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B29C 45/76 20060101AFI20250902BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】ロットの管理を容易にすることができる成形管理システムを提供すること。
【解決手段】サーバーを含み、生産品の生産を管理する成形管理システムであって、サーバーは、生産品のロットを識別するロット識別情報と、生産品のロットに関する1つ以上の情報を含むロット関連情報とが対応付けられたロット情報を1つ以上記憶する記憶部と、制御部と、を備え、記憶部には、1つ以上のロット情報として、ロット情報が表示される第1画像上に表示させることが可能な表示ロット情報と、第1画像上に表示させることが不可能な非表示ロット情報とのうちの少なくとも非表示ロット情報が記憶されており、制御部は、記憶部に記憶されている非表示ロット情報のうち選択された対象非表示ロット情報を表示ロット情報へ変更する表示非表示切替操作を受け付ける表示非表示切替操作受付画像を表示させる、成形管理システム。
【選択図】図10
特許請求の範囲【請求項１】
端末装置と通信可能に接続されるサーバーを含み、射出成形装置による生産品の射出成形工程を含む生産工程における前記生産品の生産を管理する成形管理システムであって、
前記サーバーは、
前記生産品のロットを識別するロット識別情報と、前記生産品の前記ロットに関する１つ以上の情報を含むロット関連情報とが対応付けられたロット情報を１つ以上記憶する記憶部と、
制御部と、
を備え、
前記記憶部には、１つ以上の前記ロット情報として、前記ロット情報が表示される第１画像上に表示させることが可能な表示ロット情報と、前記第１画像上に表示させることが不可能な非表示ロット情報とのうちの少なくとも前記非表示ロット情報が記憶されており、
前記制御部は、前記記憶部に記憶されている前記非表示ロット情報のうち選択された対象非表示ロット情報を前記表示ロット情報へ変更する表示非表示切替操作を受け付ける表示非表示切替操作受付画像を前記端末装置に表示させる、
成形管理システム。
続きを表示（約 1,200 文字）【請求項２】
１つ以上の前記ロット情報のそれぞれには、前記ロットの前記生産品の数を示す生産品数情報が含まれており、
前記表示非表示切替操作受付画像には、前記対象非表示ロット情報を前記表示ロット情報へ変更する場合において、前記対象非表示ロット情報が示す前記ロットの前記生産品の数を変更する操作を受け付ける生産品数変更操作受付画像が含まれている、
請求項１に記載の成形管理システム。
【請求項３】
前記制御部は、前記表示非表示切替操作を受け付けた場合、前記対象非表示ロット情報を前記表示ロット情報へ変更するとともに、前記対象非表示ロット情報を前記表示ロット情報へ変更したことに関する履歴を示す表示非表示変更履歴情報を、前記対象非表示ロット情報に含まれている前記ロット識別情報に対応付けて前記記憶部に記憶させる、
請求項１に記載の成形管理システム。
【請求項４】
前記制御部は、受け付けた操作に応じて、前記表示非表示変更履歴情報を表示させる、
請求項３に記載の成形管理システム。
【請求項５】
前記表示非表示変更履歴情報には、前記対象非表示ロット情報を前記表示ロット情報へ変更したユーザーを示す情報が含まれている、
請求項３に記載の成形管理システム。
【請求項６】
前記表示非表示変更履歴情報には、前記対象非表示ロット情報を前記表示ロット情報へ変更したことに関するコメントを示すコメント情報が含まれている、
請求項３に記載の成形管理システム。
【請求項７】
前記ロット関連情報には、前記１つ以上の情報として、前記ロット関連情報に対応付けられた前記ロット識別情報により識別される前記ロットの前記生産品の成形を行う射出成形装置に関する射出成形装置関連情報が含まれており、
前記射出成形装置関連情報には、射出成形装置の稼働状態を示す稼働状態情報と、射出成形装置に取り付けられた１つ以上のセンサーのそれぞれにより検出された検出情報との少なくとも一方が含まれている、
請求項１に記載の成形管理システム。
【請求項８】
前記ロット関連情報には、前記ロット関連情報に対応付けられた前記ロット識別情報により識別される前記ロットの前記生産品についての品質情報が含まれている、
請求項１に記載の成形管理システム。
【請求項９】
前記ロット関連情報には、前記ロット関連情報に対応付けられた前記ロット識別情報により識別される前記ロットの前記生産品に対して現在行われている作業工程を示す工程情報が含まれている、
請求項１に記載の成形管理システム。
【請求項１０】
前記端末装置を含む、
請求項１に記載の成形管理システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
この開示は、成形管理システムに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
プラスチック等の樹脂材料を用いた射出成形装置による生産品の射出成形工程を含む生産工程における生産品の生産を管理する技術についての研究、開発が行われている。
【０００３】
これに関し、生産品を成形する射出成形装置におけるショット毎の生産品の品質、当該射出成形装置の運転状態、当該射出成形装置への設定変更等に関する履歴を示す情報を記憶し、記憶した当該情報を所望のタイミングで表示することができる成形管理システムが知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２００３－０９４５０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載されたようなシステムでは、ロットに関する情報を一覧表示することができず、更に、記憶している個々の情報のうちの所望の情報の所定の画像上における表示／非表示を切り替えることができなかった。これは、当該システム上において、ユーザーによる情報の把握を困難にさせてしまうこと、すなわち、ロットの管理を複雑化してしまうことに繋がり、望ましいことではない。
【課題を解決するための手段】
【０００６】
上記課題を解決するために本開示の一態様は、端末装置と通信可能に接続されるサーバーを含み、射出成形装置による生産品の射出成形工程を含む生産工程における前記生産品の生産を管理する成形管理システムであって、前記サーバーは、前記生産品のロットを識別するロット識別情報と、前記生産品の前記ロットに関する１つ以上の情報を含むロット関連情報とが対応付けられたロット情報を１つ以上記憶する記憶部と、制御部と、を備え、前記記憶部には、１つ以上の前記ロット情報として、前記ロット情報が表示される第１画像上に表示させることが可能な表示ロット情報と、前記第１画像上に表示させることが不可能な非表示ロット情報とのうちの少なくとも前記非表示ロット情報が記憶されており、前記制御部は、前記記憶部に記憶されている前記非表示ロット情報のうち選択された対象非表示ロット情報を前記表示ロット情報へ変更する表示非表示切替操作を受け付ける表示非表示切替操作受付画像を前記端末装置に表示させる、成形管理システムである。
【図面の簡単な説明】
【０００７】
成形管理システム１の構成の一例を示す図である。

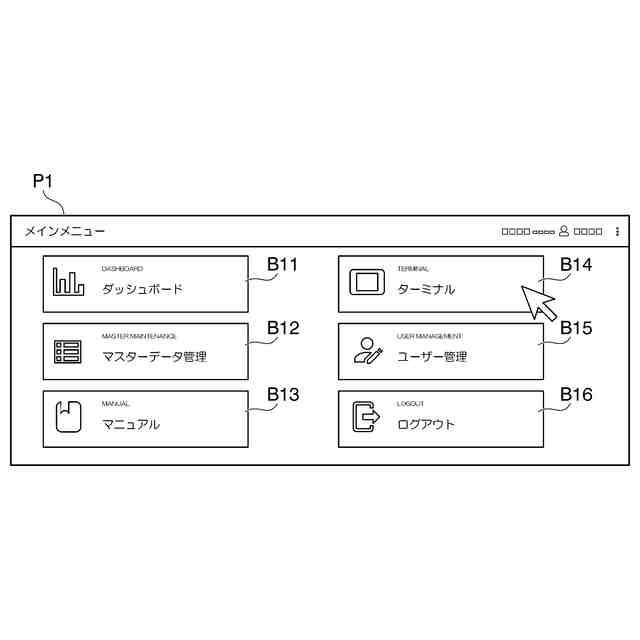

メインメニュー画像Ｐ１の一例を示す図である。
ターミナル画像Ｐ２の一例を示す図である。
ロット検索画像Ｐ３の一例を示す図である。
ロット履歴画像Ｐ４の一例を示す図である。
ロット情報変更履歴表示領域ＲＧ２１が表示されている場合のロット履歴画像Ｐ４の一例を示す図である。
図６に示したボタンＢ６１への選択操作によってロット履歴画像Ｐ４上に表示されたロット復元関連情報受付画像Ｐ５の一例を示す図である。
図６及び図７に示した例における対象ロット情報が非表示ロット情報から表示ロット情報へ変更された直後のロット検索画像Ｐ３の一例を示す図である。
図６及び図７に示した例における対象ロット情報が非表示ロット情報から表示ロット情報へ変更された直後の当該対象ロット情報に含まれるロット情報変更履歴情報の一覧が表示されたロット履歴画像Ｐ４の一例を示す図である。
サーバー３０のハードウェア構成の一例を示す図である。
サーバー３０の機能構成の一例を示す図である。
サーバー３０がロット情報の非表示ロット情報から表示ロット情報への変更を行う処理の流れの一例を示す図である。
【発明を実施するための形態】
【０００８】
＜実施形態＞
以下、本開示の実施形態について、図面を参照して説明する。
【０００９】
＜成形管理システムの概要＞
まず、実施形態に係る成形管理システムの概要について説明する。
【００１０】
実施形態に係る成形管理システムは、射出成形装置による生産品の射出成形工程を含む生産工程における生産品の生産を管理する。当該成形管理システムは、サーバーを含む。サーバーは、端末装置と通信可能に接続される。また、サーバーは、記憶部と、制御部とを備える。記憶部は、生産品のロットを識別するロット識別情報と、生産品のロットに関する１つ以上の情報を含むロット関連情報とが対応付けられたロット情報を１つ以上記憶する。より具体的には、記憶部には、１つ以上のロット情報として、ロット情報が表示される第１画像上に表示させることが可能な表示ロット情報と、第１画像上に表示させることが不可能な非表示ロット情報とのうちの少なくとも非表示ロット情報が記憶されている。そして、制御部は、記憶部に記憶されている非表示ロット情報のうち選択された対象非表示ロット情報を表示ロット情報へ変更する表示非表示切替操作を受け付ける表示非表示切替操作受付画像を端末装置に表示させる。
（【００１１】以降は省略されています）
