公開番号2025130435
公報種別公開特許公報(A)
公開日2025-09-08
出願番号2024027596
出願日2024-02-27
発明の名称射出成形機
出願人住友重機械工業株式会社
代理人個人,個人
主分類B29C 45/84 20060101AFI20250901BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】金型装置の可動部品の動作を適切に停止させる、技術を提供する。
【解決手段】射出成形機は、金型装置の可動部品の動作の許可に使用する操作装置を備える。前記操作装置は、一方の手で操作する第1スイッチと、他方の手で操作する第2スイッチと、を備える。前記第1スイッチは、1つのオン状態と当該オン状態よりも操作者の力が強い又は弱いオフ状態とを検知する第1操作部を有する。前記第2スイッチは、1つのオン状態と当該オン状態よりも操作者の力が強いオフ状態と当該オン状態よりも操作者の力が弱いオフ状態とを検知する第2操作部を有する。前記第1操作部と前記第2操作部が同時にオン状態にあるときのみ、前記可動部品の動作が許可される。
【選択図】図3
特許請求の範囲【請求項１】
金型装置の可動部品の動作の許可に使用する操作装置を備える、射出成形機であって、
前記操作装置は、一方の手で操作する第１スイッチと、他方の手で操作する第２スイッチと、を備え、
前記第１スイッチは、１つのオン状態と当該オン状態よりも操作者の力が強い又は弱いオフ状態とを検知する第１操作部を有し、
前記第２スイッチは、１つのオン状態と当該オン状態よりも操作者の力が強いオフ状態と当該オン状態よりも操作者の力が弱いオフ状態とを検知する第２操作部を有し、
前記第１操作部と前記第２操作部が同時にオン状態にあるときのみ、前記可動部品の動作が許可される、射出成形機。
続きを表示（約 1,100 文字）【請求項２】
前記第１スイッチと前記第２スイッチの少なくとも１つは、操作者の力に応じて位置を変えるポジションスイッチである、請求項１に記載の射出成形機。
【請求項３】
前記第１スイッチと前記第２スイッチの少なくとも１つは、操作者の力に応じて電気信号を生成する圧力スイッチである、請求項１に記載の射出成形機。
【請求項４】
前記動作は複数であって、前記第１スイッチは前記動作ごとに別々に設けられ、前記第２スイッチは複数の前記動作に共通に１つ設けられる、請求項１～３のいずれか１項に記載の射出成形機。
【請求項５】
前記第１スイッチと前記第２スイッチは、異なる高さに配置される、請求項１～３のいずれか１項に記載の射出成形機。
【請求項６】
前記第１スイッチは、前記第２スイッチよりも、前記金型装置の近くに配置される、請求項１～３のいずれか１項に記載の射出成形機。
【請求項７】
金型装置の可動部品の動作の許可に使用する操作装置を備える、射出成形機であって、
前記操作装置は、一方の手で操作する第１スイッチと、他方の手で操作する第２スイッチと、一方の足で操作する第３スイッチと、を備え、
前記第１スイッチは、１つのオン状態と当該オン状態よりも操作者の力が強い又は弱いオフ状態とを検知する第１操作部を有し、
前記第２スイッチは、１つのオン状態と当該オン状態よりも操作者の力が強い又は弱いオフ状態とを検知する第２操作部を有し、
前記第３スイッチは、１つのオン状態と当該オン状態よりも操作者の力が強いオフ状態と当該オン状態よりも操作者の力が弱いオフ状態とを検知する第３操作部を有し、
前記第１操作部と前記第２操作部と前記第３操作部が同時にオン状態にあるときのみ、前記可動部品の動作が許可される、射出成形機。
【請求項８】
前記第１スイッチと前記第２スイッチと前記第３スイッチの少なくとも１つは、操作者の力に応じて位置を変えるポジションスイッチである、請求項７に記載の射出成形機。
【請求項９】
前記第１スイッチと前記第２スイッチと前記第３スイッチの少なくとも１つは、操作者の力に応じて電気信号を生成する圧力スイッチである、請求項７に記載の射出成形機。
【請求項１０】
前記動作は複数であって、前記第１スイッチは前記動作ごとに別々に設けられ、前記第２スイッチと前記第３スイッチはそれぞれ複数の前記動作に共通に１つ設けられる、請求項７～９のいずれか１項に記載の射出成形機。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、射出成形機に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１に記載の射出成形機は、金型装置に対する作業者の接触を防止する安全ドアと、安全ドアを自動的に開閉させる開閉装置と、作業者の操作を受け付ける操作装置と、開閉装置を制御する制御装置と、を備える。操作装置は、作業者の左手によって操作される左操作ボタンと、作業者の右手によって操作される右操作ボタンと、を備える。作業者が左操作ボタンと右操作ボタンを同時に押したときのみ、制御装置は安全ドアの閉動作を許可する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－２０５９３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
射出成形機は、安全ドアを開いた状態で、金型装置の可動部品を動作させることがある。この場合、安全ドアとは別の手段で、金型装置に対する作業者の接触を防止することが求められる。
【０００５】
そこで、例えば作業者が左操作ボタンと右操作ボタンを同時に押したときのみ、金型装置の可動部品の動作を許可することが考えられる。金型装置の可動部品の動作中、作業者の両手は操作装置に接触しており金型装置に接触することはできない。
【０００６】
ところで、金型装置の可動部品の動作中に、予期せぬ異常が生じることがある。このとき、作業者は金型装置の可動部品の動作を停止すべく、左操作ボタンと右操作ボタンから手を離せばよいが、反射的に左操作ボタンと右操作ボタンを両手で強く押し込むことがある。
【０００７】
本発明の一実施形態は、金型装置の可動部品の動作を適切に停止させることができる、技術を提供する。
【課題を解決するための手段】
【０００８】
本発明の一実施形態に係る射出成形機は、金型装置の可動部品の動作の許可に使用する操作装置を備える。前記操作装置は、一方の手で操作する第１スイッチと、他方の手で操作する第２スイッチと、を備える。前記第１スイッチは、１つのオン状態と当該オン状態よりも操作者の力が強い又は弱いオフ状態とを検知する第１操作部を有する。前記第２スイッチは、１つのオン状態と当該オン状態よりも操作者の力が強いオフ状態と当該オン状態よりも操作者の力が弱いオフ状態とを検知する第２操作部を有する。前記第１操作部と前記第２操作部が同時にオン状態にあるときのみ、前記可動部品の動作が許可される。
【発明の効果】
【０００９】
本発明の一実施形態によれば、金型装置の可動部品の動作を適切に停止させることができる。
【図面の簡単な説明】
【００１０】

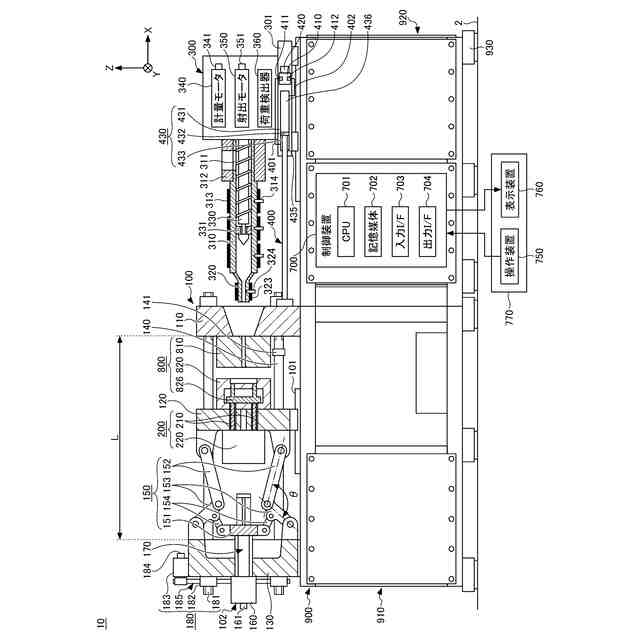

図１は、一実施形態に係る射出成形機の型開完了時の状態を示す図である。

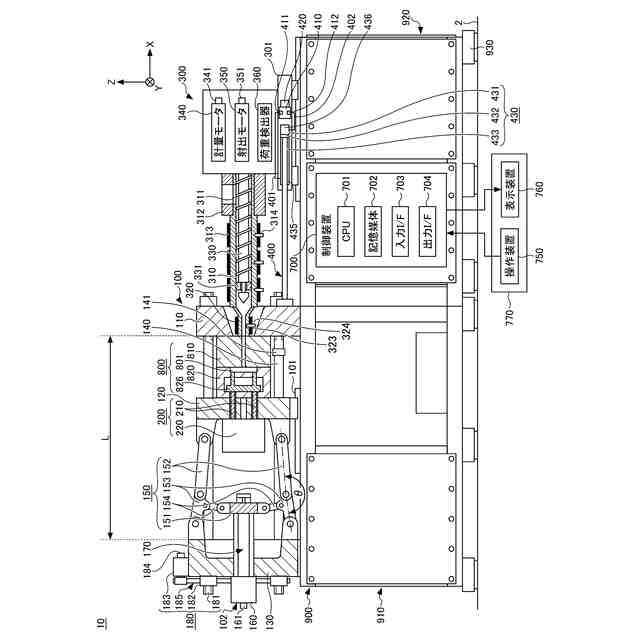

図２は、一実施形態に係る射出成形機の型締時の状態を示す図である。

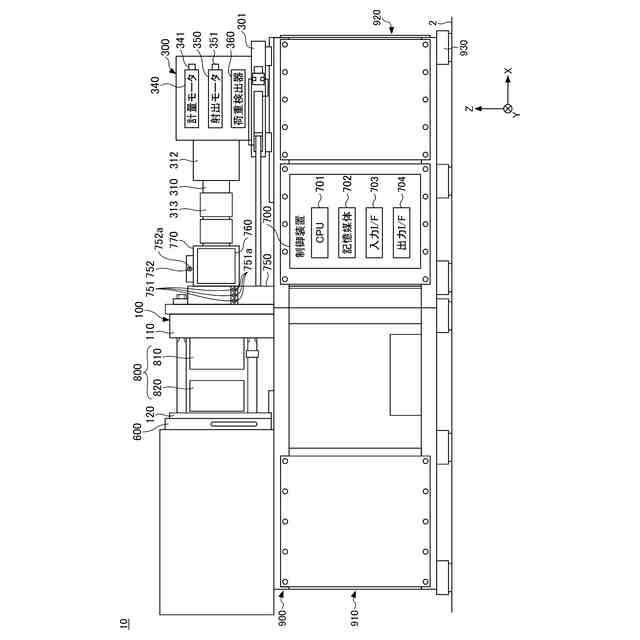

図３は、安全ドアの開放時の状態の一例を示す図である。

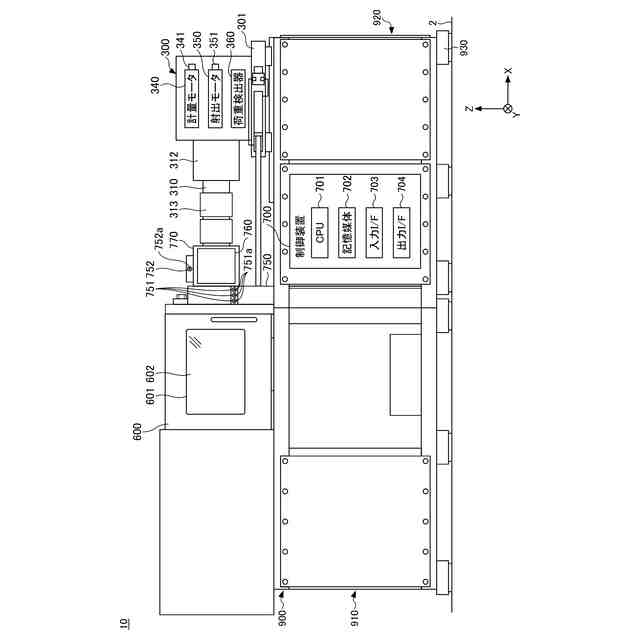

図４は、安全ドアの閉塞時の状態の一例を示す図である。

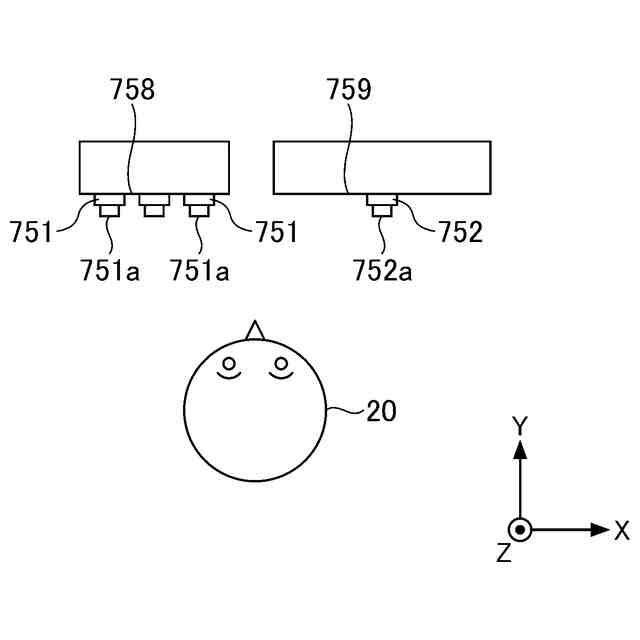

図５は、第１スイッチと第２スイッチの配置の一例を示す図である。

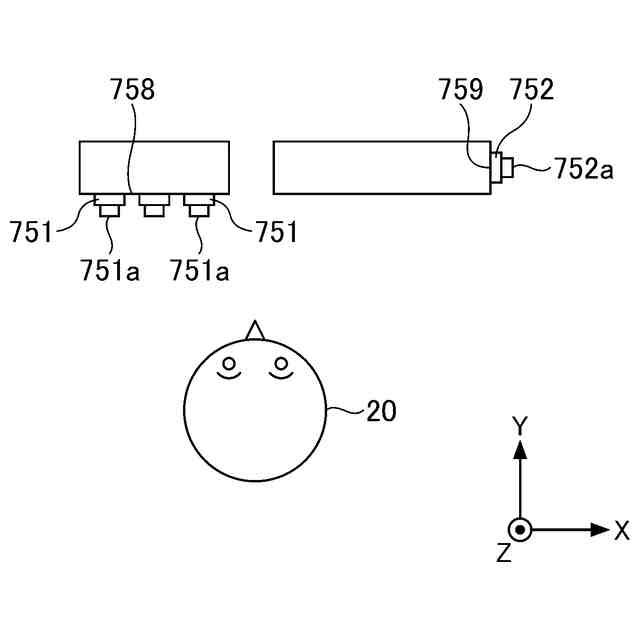

図６は、第１スイッチと第２スイッチの配置の変形例を示す図である。

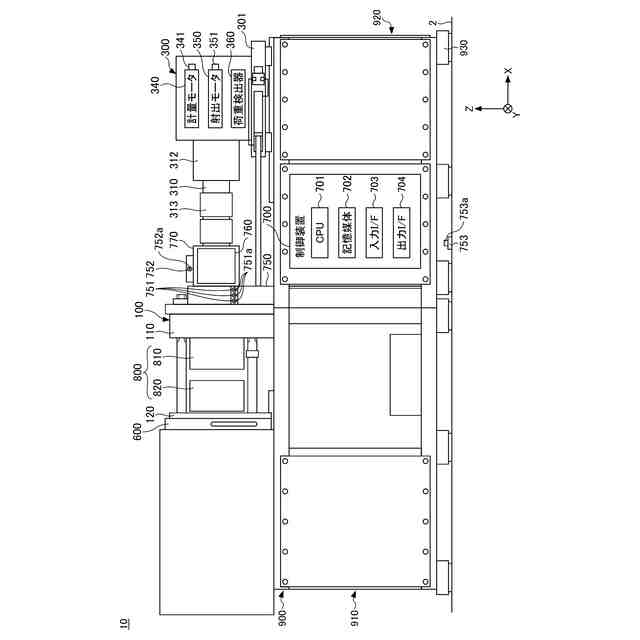

図７は、第３スイッチの配置の一例を示す図である。
【発明を実施するための形態】
