公開番号2025130120
公報種別公開特許公報(A)
公開日2025-09-08
出願番号2024027079
出願日2024-02-27
発明の名称吐出デバイス
出願人テルモ株式会社
代理人個人,個人
主分類C12M 1/14 20060101AFI20250901BHJP(生化学;ビール;酒精;ぶどう酒;酢;微生物学;酵素学;突然変異または遺伝子工学)
要約【課題】2種類の液体を連動して段階的に吐出できる吐出デバイスを提供する。
【解決手段】第1押し子34を備える第1シリンジ30と、第2押し子54を備える第2シリンジ50と、第1シリンジ30の筒先に連通する第1経路66と、第1経路66に連通して液体を吐出する第1吐出部68と、第2シリンジ50の筒先に連通する第2経路67と、第2経路67に連通して液体を吐出する第2吐出部69と、を有する吐出デバイス10であって、第1押し子34の移動に第2押し子54の移動を連動させる連動機構90を有し、第1押し子34の押圧される第1押圧部40は、第1位置から第2位置を介して第3位置まで押圧方向へ移動可能であり、連動機構90は、第1押圧部40が第1位置から第2位置まで移動する際に第1シリンジ30から液体を吐出させ、第1押圧部40が第2位置から第3位置まで移動する際に第2シリンジ50から液体を吐出させる。

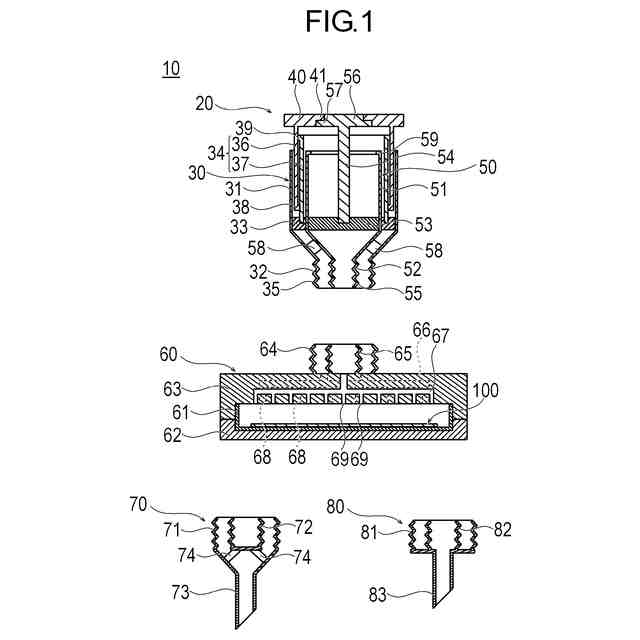

【選択図】図1
特許請求の範囲【請求項１】
第１押し子を備える第１シリンジと、
第２押し子を備える第２シリンジと、
前記第１シリンジの第１筒先に連通する第１経路と、
前記第１経路に連通して液体を吐出する第１吐出部と、
前記第２シリンジの第２筒先に連通する第２経路と、
前記第２経路に連通して液体を吐出する第２吐出部と、を有する吐出デバイスであって、

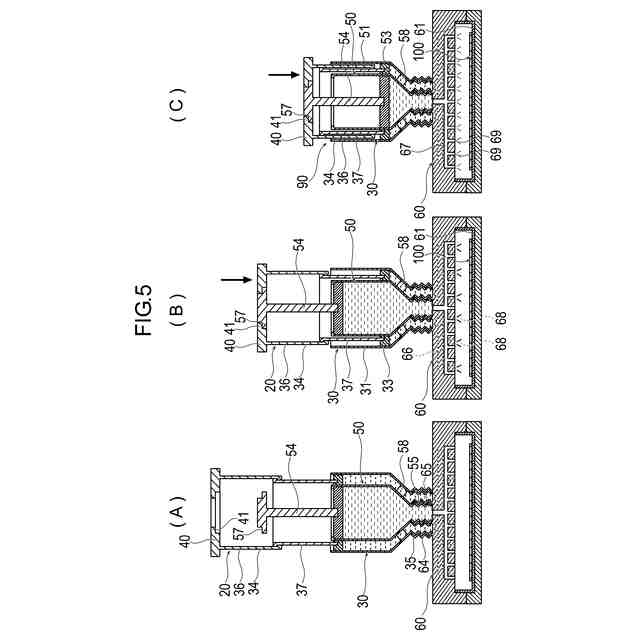

前記第１押し子の押圧方向への移動に前記第２押し子の押圧方向への移動を連動させる連動機構を有し、
前記第１押し子の押圧される押圧部は、第１位置から第２位置を介して第３位置まで押圧方向へ移動可能であり、
前記連動機構は、前記押圧部が前記第１位置から前記第２位置まで移動する際に前記第１シリンジから液体を吐出させ、
前記押圧部が前記第２位置から前記第３位置まで移動する際に前記第２シリンジから、または第１シリンジおよび第２シリンジから液体を吐出させることを特徴とする吐出デバイス。
続きを表示（約 910 文字）【請求項２】
前記第１押し子は、基端側押し子と、前記基端側押し子よりも先端方向へ移動可能な先端側押し子と、を有し、
前記基端側押し子と前記先端側押し子は、摺動可能な密着面を有し、前記密着面の摩擦力により一体的に移動可能であり、
前記基端側押し子は、第１係合部を有し、
前記第２押し子は、先端方向へ移動する前記第１係合部と接触して係合可能な第２係合部を有し、
前記連動機構は、前記第１係合部を有する前記基端側押し子、前記先端側押し子、および前記第２係合部を有する前記第２押し子により形成されることを特徴とする請求項１に記載の吐出デバイス。
【請求項３】

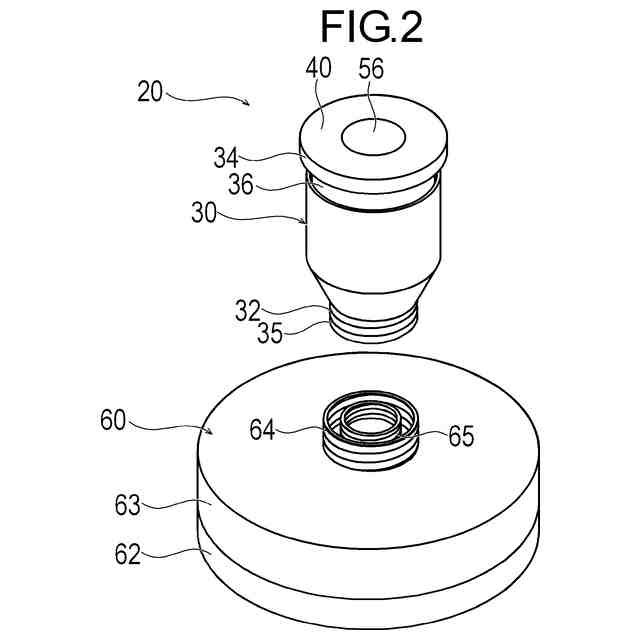

前記第１経路、前記第１吐出部、前記第２経路および前記第２吐出部を有する吐出具と、前記第１シリンジおよび前記第２シリンジを有するシリンジは、接続および取り外しが可能であることを特徴とする請求項１または２に記載の吐出デバイス。
【請求項４】

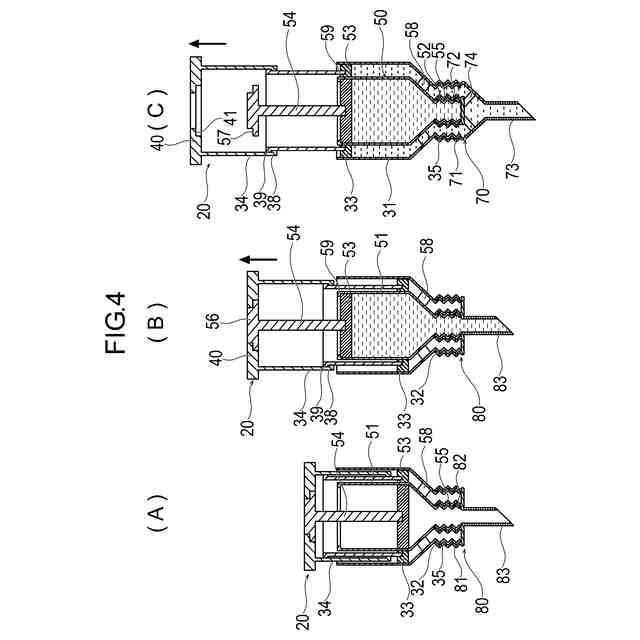

前記第２シリンジの第２筒先を閉鎖させる閉鎖部と、前記第１シリンジの第１筒先が連通する第１充填用筒先と、を備える第１充填補助部を有することを特徴とする請求項１または２に記載の吐出デバイス。
【請求項５】
前記第１シリンジの第１筒先を閉鎖させる閉鎖部と、前記第２シリンジの第２筒先が連通する第２充填用筒先と、を備える第２充填補助部を有することを特徴とする請求項１または２に記載の吐出デバイス。
【請求項６】
前記第２シリンジは、前記第１シリンジの内側に同心的に配置されることを特徴とする請求項１または２に記載の吐出デバイス。
【請求項７】

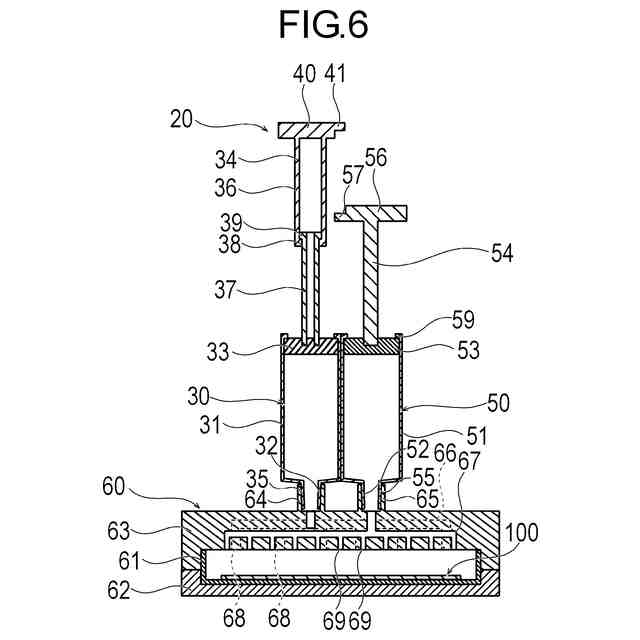

前記第２シリンジは、前記第１シリンジの外部に並んで配置されることを特徴とする請求項１または２に記載の吐出デバイス。
【請求項８】
第２吐出部の孔は、第１吐出部の孔よりも小さいことを特徴とする請求項１または２に記載の吐出デバイス。
【請求項９】

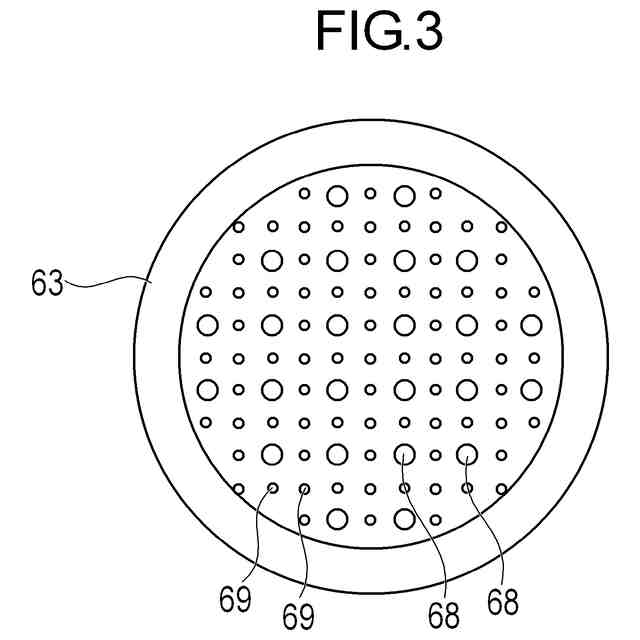

第２吐出部の孔の数は、第１吐出部の孔の数よりも多いことを特徴とする請求項８に記載の吐出デバイス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、２種類の液体を吐出する吐出デバイスに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
近年、培養した細胞をシート状に形成した培養物を、損傷した臓器に被せて移植する治療が行われている。シート状の細胞培養物は、臓器の表面に移植されると、臓器の表面の血管を血管床として、長期の生存が可能である。
【０００３】
培養された複数の細胞の集合体であるシート状細胞培養物は、脆弱であり、捲れなど変形や破損を生じやすい。このため、シート状細胞培養物は、集合体としての形状を維持するための補強処理が施される。補強処理の一例として、混合することでゲル化するフィブリノゲン液とトロンビン液とをシート状細胞培養物に吐出する方法がある。一例として、フィブリノゲン液をシート状細胞培養物に満遍なく滴下した後に、トロンビン液をシート状細胞培養物に噴霧することで、シート状細胞培養物において２種類の液体を混合してゲル化する。
【先行技術文献】
【特許文献】
【０００４】
特開２００６－９５０９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、前述の方法では、フィブリノゲン液を吐出する装置と、トロンビン液を吐出する装置とを入れ替える必要があり、作業が煩雑となって時間かかかるとともに、手作業による処理のむらが発生する可能性がある。手作業による処理むらの発生を抑制するために、例えば特許文献１に示すような、２種類の液体を混合して吐出できるデバイスを使用することもできる。しかしながら、特許文献１に記載のデバイスは、異なる液体を収容する２つのシリンジの押し子が一体的に移動するため、２つの液体が同時に吐出される。このため、このデバイスは、２つの液体を異なるタイミングで吐出することができない。
【０００６】
本発明は、上述した課題を解決するためになされたものであり、２種類の液体を連動して段階的に吐出できる吐出デバイスを提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記目的は、下記（１）に記載の発明により達成される。
【０００８】
（１）本発明に係る吐出デバイスは、第１押し子を備える第１シリンジと、第２押し子を備える第２シリンジと、前記第１シリンジの第１筒先に連通する第１経路と、前記第１経路に連通して液体を吐出する第１吐出部と、前記第２シリンジの第２筒先に連通する第２経路と、前記第２経路に連通して液体を吐出する第２吐出部と、を有する吐出デバイスであって、前記第１押し子の押圧方向への移動に前記第２押し子の押圧方向への移動を連動させる連動機構を有し、前記第１押し子の押圧される押圧部は、第１位置から第２位置を介して第３位置まで押圧方向へ移動可能であり、前記連動機構は、前記押圧部が前記第１位置から前記第２位置まで移動する際に前記第１シリンジから液体を吐出させ、前記押圧部が前記第２位置から前記第３位置まで移動する際に前記第２シリンジから、または第１シリンジおよび第２シリンジから液体を吐出させることを特徴とする。
【発明の効果】
【０００９】
上記（１）に記載の吐出デバイスは、第１押し子の移動に第２押し子の移動を連動させる連動機構を有するため、第１シリンジの押圧部を押圧するだけで、第１シリンジから液体を吐出させた後に、第２シリンジから、または第１シリンジおよび第２シリンジから液体を吐出させることができる。このため、吐出デバイスは、２種類の液体を連動して段階的に吐出できる。
【００１０】
（２）上記（１）に記載の吐出デバイスにおいて、前記第１押し子は、基端側押し子と、前記基端側押し子よりも先端方向へ移動可能な先端側押し子と、を有し、前記基端側押し子と前記先端側押し子は、摺動可能な密着面を有し、前記密着面の摩擦力により一体的に移動可能であり、前記基端側押し子は、第１係合部を有し、前記第２押し子は、先端方向へ移動する前記第１係合部と接触して係合可能な第２係合部を有し、前記連動機構は、前記第１係合部を有する前記基端側押し子、前記先端側押し子、および前記第２係合部を有する前記第２押し子により形成されてもよい。これにより、吐出デバイスは、密着面の摩擦力により一体的に移動可能な基端側押し子および先端側押し子を有する第１押し子により、第１シリンジから液体を吐出させた後に、基端側押し子および先端側押し子の密着面を摺動させて第１押し子を収縮させつつ、第１係合部を第２係合部に係合させて第２押し子を移動させて、第２シリンジから液体を吐出させることができる。
（【００１１】以降は省略されています）
