発明の名称画像形成装置
出願人東芝テック株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類B41J 29/38 20060101AFI20250806BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】複数個の無線タグが付与された1つのメディアの利用効率を改善する画像形成装置を提供すること。
【解決手段】実施形態に係る画像形成装置は、供給部、無線通信部、プロセッサ、及び画像形成部を備える。前記供給部は、複数の無線タグが付与されたメディアを供給する。前記無線通信部は、前記メディアの複数の分割領域に対応する前記複数の無線タグと無線通信する。前記プロセッサは、前記複数の無線タグとの通信結果に応じた信号を出力する。前記画像形成部は、前記信号に基づき各分割領域に対して画像を形成する又は形成しない。
【選択図】図1
特許請求の範囲【請求項１】
複数の無線タグが付与されたメディアを供給する供給部と、
前記メディアの複数の分割領域に対応する前記複数の無線タグと無線通信する無線通信部と、
前記複数の無線タグとの通信結果に応じた信号を出力するプロセッサと、
前記信号に基づき各分割領域に対して画像を形成する又は形成しない画像形成部と、
を備える画像形成装置。
続きを表示（約 640 文字）【請求項２】
前記プロセッサは、前記メディアの第１の分割領域に対応する第１の無線タグとの通信の成功に基づき、前記第１の分割領域に対して画像を形成させる第１の信号を出力する、請求項１の画像形成装置。
【請求項３】
前記プロセッサは、前記メディアの第２の分割領域に対応する第２の無線タグとの通信の失敗に基づき、前記第２の分割領域に対して画像を形成させない第２の信号を出力する、請求項２の画像形成装置。
【請求項４】
前記プロセッサは、
前記第１の無線タグから第１の読み取り情報を読み取り、前記第１の無線タグに対して第１の書き込み情報を書き込んだ場合に、前記第１の読み取り情報に含まれる前記第１の無線タグに関する情報に基づき、前記第１の分割領域を特定し、
前記第２の無線タグから第２の読み取り情報を読み取り、前記第２の無線タグに対して第２の書き込み情報を書き込めなかった場合に、前記第２の読み取り情報に含まれる前記第２の無線タグに関する情報に基づき、前記第２の分割領域を特定する、請求項３の画像形成装置。
【請求項５】
前記供給部は、副走査方向に沿って前記メディアを搬送し、
前記無線通信部は、前記副走査方向に沿って配置された前記複数の無線タグと無線通信し、
前記画像形成部は、前記副走査方向に直交する主走査方向を１ラインとして前記第１の分割領域に対して順に画像を形成する、請求項２の画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、画像形成装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
近年、ＲＦＩＤ（Radio Frequency Identifier）技術を用いた無線タグが普及し、無線タグが付されたメディアを処理する無線タグ対応の画像形成装置について様々な提案がなされている。画像形成装置は、メディアの無線タグと無線通信するリーダライタを備える。また、画像形成装置は、カセットに無線タグ付きのメディアを収容し、リーダライタにより、機体内部を搬送されるメディアの無線タグから情報を読み取り、また搬送されるメディアの無線タグへ情報を書き込む。さらに、画像形成装置は、無線タグ付きのメディアに画像を形成し、画像が形成されたメディアを排出トレイに排出する。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－８６９３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
画像形成装置は、１個の無線タグが付与された１つのメディアに対して１つの画像を形成するだけでなく、複数個の無線タグが付与された１つのメディアに対して複数の画像を形成することもある。後者の場合、複数個の無線タグのうち１個の無線タグに対して情報が書き込めない場合に、１つのメディアが無駄になることがあり、技術的な改善が要望されている。
【０００５】
本発明が解決しようとする課題は、複数個の無線タグが付与された１つのメディアの利用効率を改善する画像形成装置を提供することである。
【課題を解決するための手段】
【０００６】
実施形態に係る画像形成装置は、供給部、無線通信部、プロセッサ、及び画像形成部を備える。前記供給部は、複数の無線タグが付与されたメディアを供給する。前記無線通信部は、前記メディアの複数の分割領域に対応する前記複数の無線タグと無線通信する。前記プロセッサは、前記複数の無線タグとの通信結果に応じた信号を出力する。前記画像形成部は、前記信号に基づき各分割領域に対して画像を形成する又は形成しない。
【図面の簡単な説明】
【０００７】

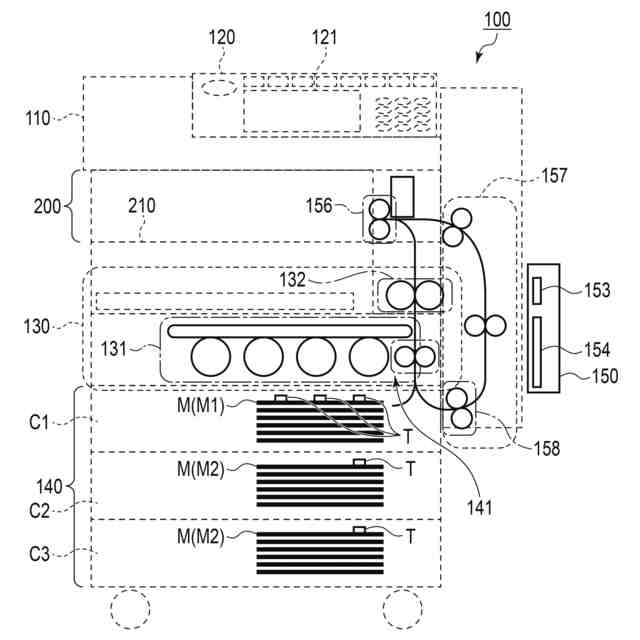

図１は、実施形態に係る画像形成装置の一例を示す概略図である。

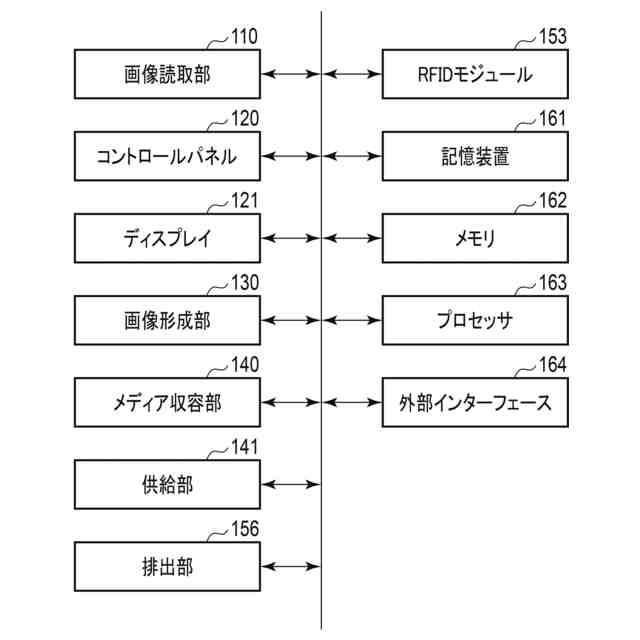

図２は、実施形態に係る画像形成装置のハードウェア構成の一例を示すブロック図である。
図３は、実施形態に係る画像形成装置のプロセッサの機能ブロックの一例を示す図である。

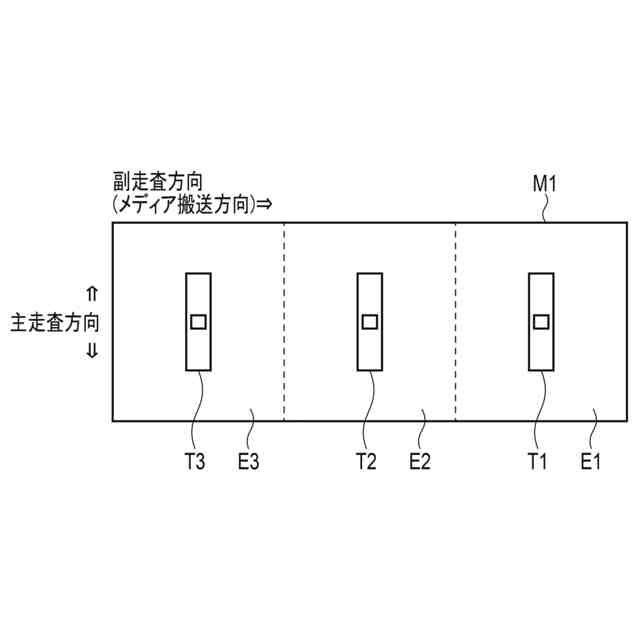

図４は、実施形態に係る画像形成装置により処理されるメディアの一例を示す図である。

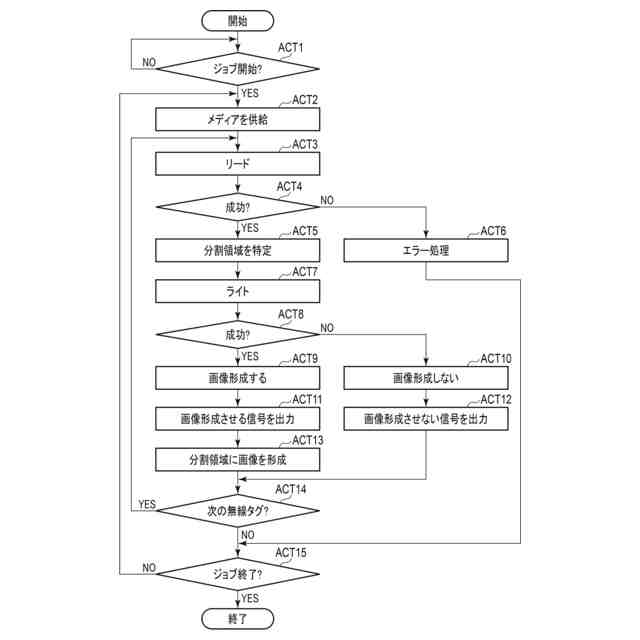

図５は、実施形態に係る通信処理及び画像形成処理の一例を示すフローチャートである。

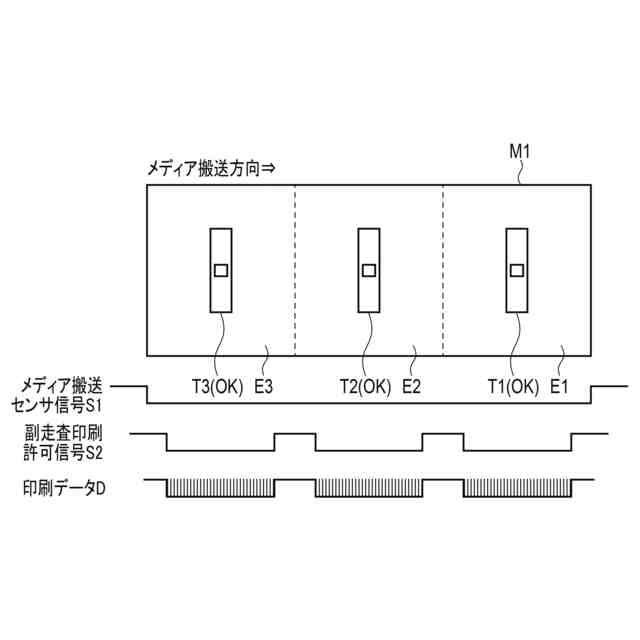

図６は、実施形態に係る画像形成処理において１メディア上の各分割領域に対応して画像を形成させる信号出力の一例を示す図である。

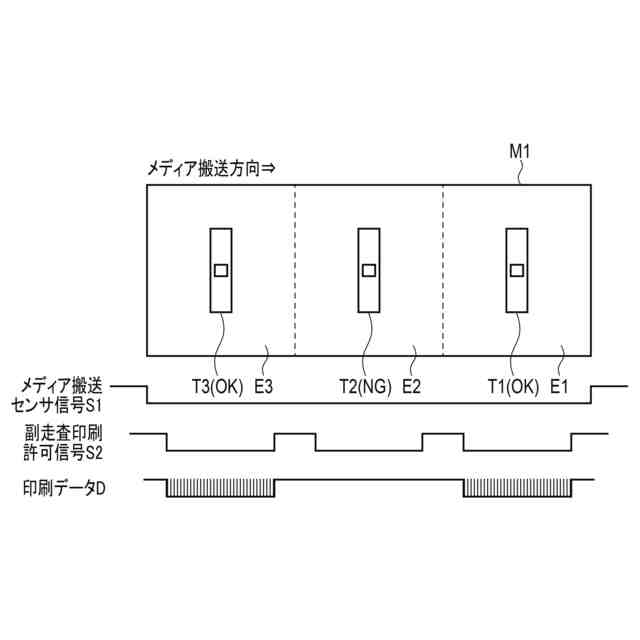

図７は、実施形態に係る画像形成処理において１メディア上の一部の分割領域に対応して画像を形成させない信号出力の一例を示す図である。

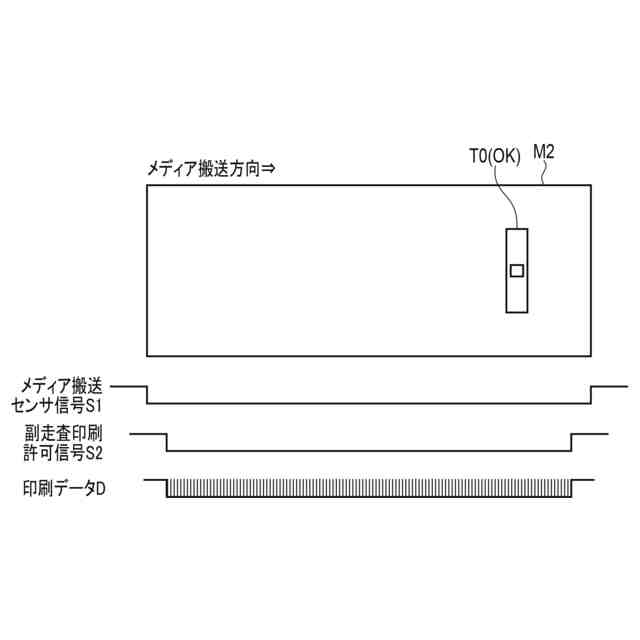

図８は、実施形態に係る画像形成処理において１メディア上の１無線タグ対応して画像を形成させる信号出力の一例を示す図である。
【発明を実施するための形態】
【０００８】
以下、図面を参照して、実施形態に係る画像形成装置について説明する。
［構成］
図１は、実施形態に係る画像形成装置の一例を示す概略図である。
画像形成装置１００は、例えば複合機である。画像形成装置１００は、画像読取部１１０、コントロールパネル１２０、ディスプレイ１２１、画像形成部１３０、メディア収容部１４０、ＲＦＩＤ処理部１５０、及びメディア受け取り部２００を備える。
【０００９】
例えば、画像形成装置１００は、シート状のメディアＭに対して、トナー等の現像剤を用いて画像を形成する。メディアＭは、紙やラベル用紙である。メディアＭは、その表面に画像を形成できる形態であればよい。
【００１０】
例えば、メディアＭの一方の面には１又は複数の無線タグＴが付される。無線タグＴは、ＲＦＩＤ技術を用いたタグであり、ＲＦＩＤタグとも言われる。例えば、メディアＭ１は、複数の無線タグＴが付されたメディアである。メディアＭ２は、単一の無線タグＴが付されたメディアである。メディアＭ１及びＭ２を総称してメディアＭとする。
