公開番号2025112418
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024006623
出願日2024-01-19
発明の名称鋼材の搬送設備及び製造方法
出願人JFEスチール株式会社
代理人個人,個人,個人,個人
主分類B21B 39/00 20060101AFI20250725BHJP(本質的には材料の除去が行なわれない機械的金属加工;金属の打抜き)
要約【課題】搬送時の鋼材の品質低下を防ぐことができる、鋼材の搬送設備及び製造方法を提供すること。
【解決手段】鋼材を搬送する搬送設備1であって、回転体22に設けられる羽根車部24を有する搬送ローラー2と、羽根車部24に水を噴射することで、搬送ローラー2を回転させる駆動水供給装置3と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
鋼材を搬送する搬送設備であって、
回転体に設けられる羽根車部を有する搬送ローラーと、
前記羽根車部に水を噴射することで、前記搬送ローラーを回転させる駆動水供給装置と、
を備える、鋼材の搬送設備。
続きを表示（約 160 文字）【請求項２】
前記水として、前記搬送ローラーを冷却する冷却水が用いられる、請求項１に記載の鋼材の搬送設備。
【請求項３】
鋼材を製造する際に、請求項１又は２に記載の鋼材の搬送設備を用い、
前記鋼材が前記搬送設備を通過する際に、前記駆動水供給装置で前記搬送ローラーを回転させる、鋼材の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、鋼材の搬送設備及び製造方法に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
従来、棒鋼や線材等の鋼材の圧延に用いられる搬送ローラーには、アイドルローラーが用いられている（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
実公平５－２４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のような搬送ローラーの場合、鋼材の通過直前は、搬送ローラーが回転しない。搬送ローラーの不転時に鋼材が搬送ローラーに衝突すると、搬送ローラーに疵が発生したり、鋼材のイバリ（バリ）が付着したりする可能性がある。搬送ローラーがこのような状態の場合、鋼材の搬送中に、搬送ローラーの表面状態が鋼材に転写されるため、鋼材に表面疵が発生していた。つまり、従来の搬送ローラーでは、搬送時の鋼材の品質低下が問題であった。
【０００５】
そこで、本発明は、上記の課題に着目してなされたものであり、搬送時の鋼材の品質低下を防ぐことができる、鋼材の搬送設備及び製造方法を提供することを目的としている。
【課題を解決するための手段】
【０００６】
（１）本発明の一態様によれば、鋼材を搬送する搬送設備であって、回転体に設けられる羽根車部を有する搬送ローラーと、上記羽根車部に水を噴射することで、上記搬送ローラーを回転させる駆動水供給装置と、を備える、鋼材の搬送設備が提供される。
【０００７】
（２）上記（１）に記載の鋼材の搬送設備において、上記水として、上記搬送ローラーを冷却する冷却水が用いられる。
【０００８】
（３）本発明の一態様によれば、鋼材を製造する際に、上記（１）又は（２）に記載の鋼材の搬送設備を用い、上記鋼材が上記搬送設備を通過する際に、上記駆動水供給装置で上記搬送ローラーを回転させる、鋼材の製造方法が提供される。
【発明の効果】
【０００９】
本発明の一態様によれば、搬送時の鋼材の品質低下を防ぐことができる、鋼材の搬送設備及び製造方法が提供される。
【図面の簡単な説明】
【００１０】

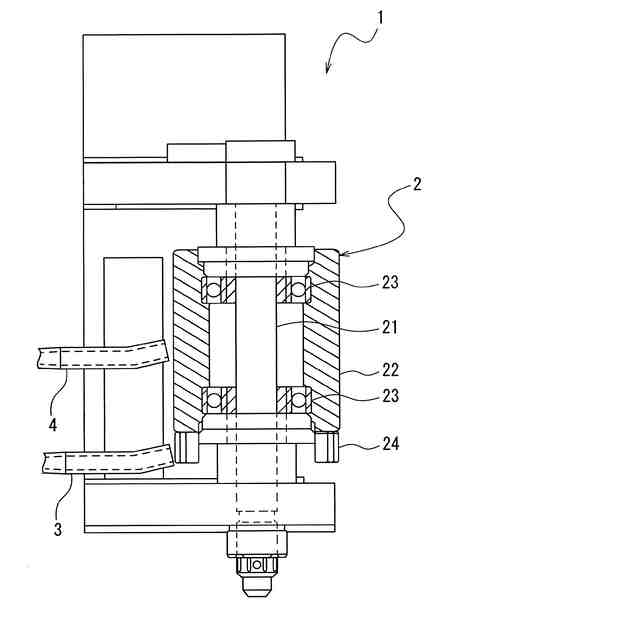

本発明の一実施形態に係る鋼材の搬送設備を示す部分断面図である。

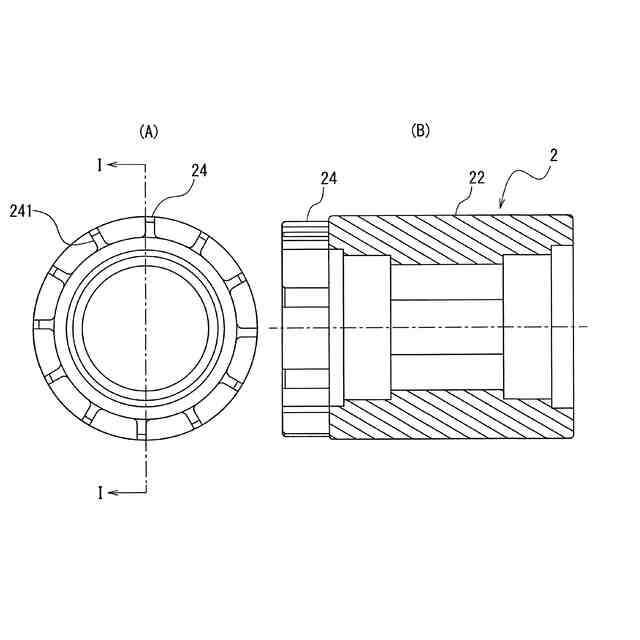

搬送ローラーを示す図であり、（Ａ）は底面図であり、（Ｂ）は回転体を（Ａ）のＩ－Ｉ線矢視とした部分断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
