公開番号2025112007
公報種別公開特許公報(A)
公開日2025-07-31
出願番号2024006004
出願日2024-01-18
発明の名称乾燥システム
出願人株式会社チノー
代理人個人
主分類F26B 25/00 20060101AFI20250724BHJP(乾燥)
要約【課題】1又は複数の熱画像から取得された乾燥対象物の温度低下状況情報と、保持された判断基準情報と、に基づいて、乾燥対象物の乾燥が適切に行われているか判断し、その判断結果を出力する乾燥システムを提供しようとする。

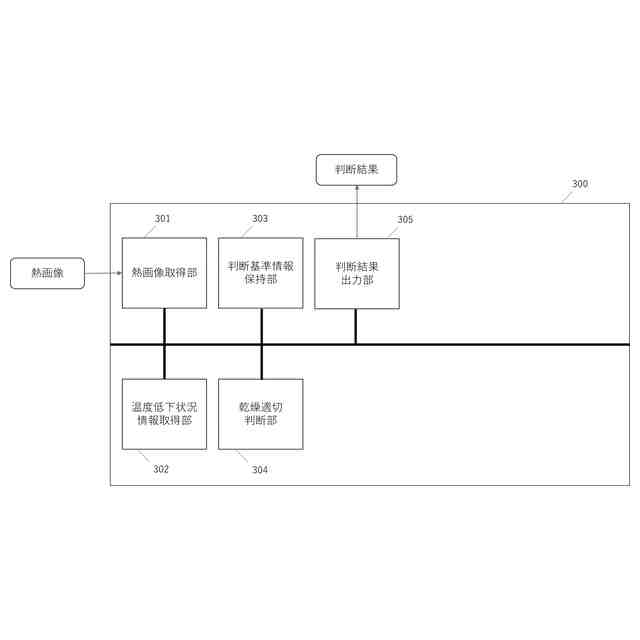

【解決手段】乾燥対象物から熱画像を取得する熱画像取得部と、取得された熱画像から乾燥対象物の温度の低下状況を示す温度低下状況情報を取得する温度低下状況情報取得部と、取得された温度低下状況情報に応じて乾燥対象物の乾燥が適切であるか判断するための判断基準情報を保持する判断基準情報保持部と、取得された温度低下状況情報と、保持された判断基準情報とに基づいて、乾燥対象物の乾燥が適切に行われているか判断する乾燥適切判断部と、その判断結果を出力する判断結果出力部と、を有する乾燥システムを提供する。
【選択図】図3

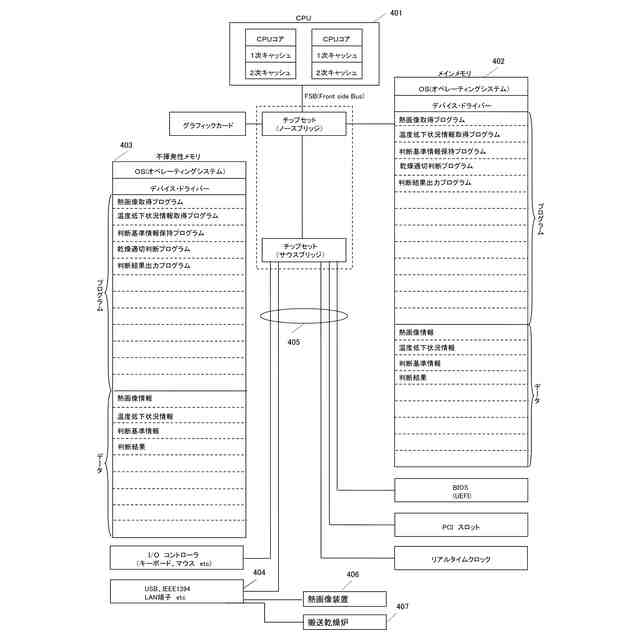

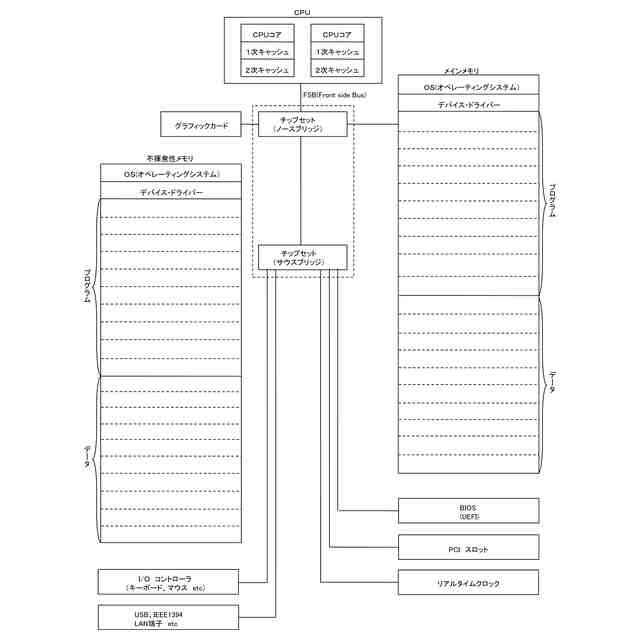

特許請求の範囲【請求項１】
乾燥のための加熱が終了した乾燥対象物から１又は複数の熱画像を取得する熱画像取得部と、
前記熱画像取得部で取得された１又は複数の熱画像から乾燥対象物の温度の低下状況を示す情報である温度低下状況情報を取得する温度低下状況情報取得部と、
前記温度低下状況情報取得部で取得された温度低下状況情報に応じて乾燥対象物の乾燥が適切であるか判断するための情報である判断基準情報を保持する判断基準情報保持部と、
前記温度低下状況情報取得部で取得された温度低下状況情報と、前記判断基準情報保持部で保持された判断基準情報とに基づいて、乾燥対象物の乾燥が適切に行われているか判断する乾燥適切判断部と、
前記乾燥適切判断部での判断結果を出力する判断結果出力部と、
を有することを特徴とする乾燥システム。
続きを表示（約 1,200 文字）【請求項２】
前記判断基準情報保持部で保持された判断基準情報を修正するための判断基準情報修正部をさらに有する請求項１に記載の乾燥システム。
【請求項３】
前記加熱のための加熱部を備え、連続搬送装置にて乾燥対象物を搬送させて乾燥させる搬送乾燥炉をさらに有し、
前記熱画像取得部は、搬送乾燥炉の出口側であって乾燥対象物の温度が低下する領域に設置されている請求項１に記載の乾燥システム。
【請求項４】
前記判断結果出力部で出力された判断結果と、その判断を行った乾燥対象物を識別するための乾燥対象物識別情報又は／及び乾燥対象物の部分を識別するための乾燥対象物部分識別情報とを関連付けた情報である乾燥結果情報を保持するための乾燥結果情報保持部をさらに有する請求項１に記載の乾燥システム。
【請求項５】
前記判断結果出力部で出力された判断結果に基づいて前記加熱部を制御するための加熱制御部をさらに有する請求項３に記載の乾燥システム。
【請求項６】
前記判断結果出力部で出力された判断結果が適正であるかを示す情報である検証結果を取得する検証結果取得部をさらに有し、
前記判断基準情報修正部は、前記検証結果取得部で取得された検証結果に基づいて判断結果がより適切な判断結果となるように判断基準情報を修正する検証依存判断基準情報修正手段を有する請求項２に記載の乾燥システム。
【請求項７】
前記判断結果出力部で出力された判断結果に基づき、乾燥対象物に異常が発生した旨のアラームを報知するためのアラーム報知部をさらに有する請求項１に記載の乾燥システム。
【請求項８】
前記乾燥結果情報保持部は、
前記乾燥結果情報に基づき、乾燥対象物における異常が発生した位置を特定するための情報である異常発生位置情報を取得する異常発生位置情報取得手段と、
前記異常発生位置情報取得手段で取得された異常発生位置情報を保持する異常発生位置情報保持手段と、
を有する請求項４に記載の乾燥システム。
【請求項９】
前記熱画像取得部で取得された１又は複数の熱画像から特定の領域を抽出するエリア抽出部を有し、前記エリア抽出部で抽出された１又は複数の特定領域熱画像を前記温度低下状況情報取得部の入力とする請求項１に記載の乾燥システム。
【請求項１０】
乾燥のための加熱が終了した乾燥対象物から１又は複数の熱画像を取得する熱画像取得部と、
前記熱画像取得部で取得された１又は複数の熱画像から特定の領域を抽出するエリア抽出部と、
前記エリア抽出部で抽出された１又は複数の特定領域熱画像を入力データとして予め学習させて、乾燥対象物の乾燥が適切に行われているか否かを示す乾燥適否判定結果を出力する人工知能部と、
を有することを特徴とする乾燥システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、リチウムイオン電池などの電極製造工程において使用され、連続搬送装置にて乾燥対象物を搬送させて乾燥させるための乾燥システムに関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
最近、リチウムイオン電池などの電極製造工程において使用され、リチウムイオン電池などに用いられる電極にスラリーを塗布した電極スラリーを、乾燥炉にて加熱し乾燥させるための乾燥装置が色々と検討されている。
【０００３】
そのような乾燥装置の一例として、特許文献１に記載された発明が提案されている。この発明では、連続搬送される基材の一方側主面又は／及び他方側主面に塗工されたスラリー状の塗工液を乾燥させるために、基材に塗工された塗工液を加熱処理する加熱部（塗工面側加熱部及び裏面側加熱部）と、加熱部よりも搬送方向の下流側の位置にて基材における加熱処理によって放射率が変動しない放射率不変部位の表面温度を計測するスポット放射温度計と、スポット放射温度計で計測された表面温度に基づいて加熱処理の強度を制御する制御部と、を備えた乾燥装置を提供するというものであった。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－１８６３７１
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、上述した発明では、基材の放射率不変部位、即ち、例えば、スラリー状の塗工液が塗られていない基材の端部の１点のみにおける表面温度をスポット放射温度計で計測し、その計測された表面温度に基づいて加熱処理の強度を制御する乾燥装置を開示しているに過ぎない。そのため、仮にスラリー状の塗工液の表面が乾燥していたとしてもその内部が未乾燥である状態を適切に検知することができないという非常に大きな課題があった。
【課題を解決するための手段】
【０００６】
本発明は、上述したような課題を踏まえ、１又は複数の熱画像から取得された乾燥対象物の温度低下状況情報と、保持された判断基準情報と、に基づいて、乾燥対象物の乾燥が適切に行われているか判断し、その判断結果を出力する乾燥システムを提供しようとするものである。
【０００７】

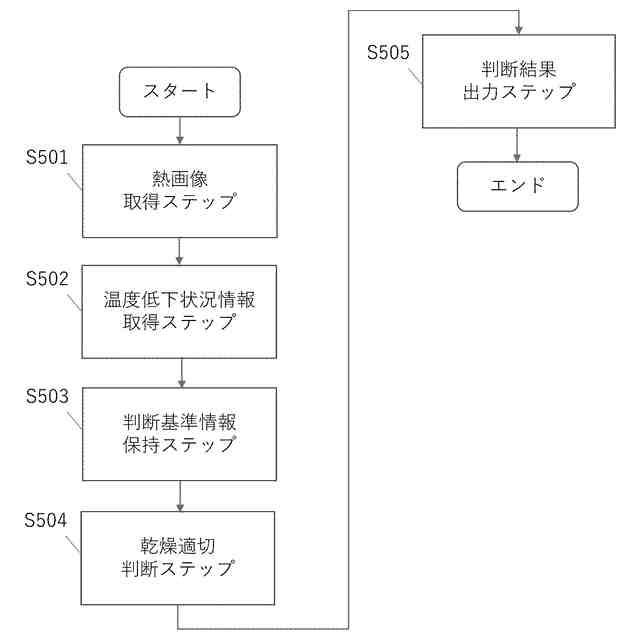

具体的には、本発明は、乾燥のための加熱が終了した乾燥対象物から１又は複数の熱画像を取得する熱画像取得部と、熱画像取得部で取得された１又は複数の熱画像から乾燥対象物の温度の低下状況を示す情報である温度低下状況情報を取得する温度低下状況情報取得部と、温度低下状況情報取得部で取得された温度低下状況情報に応じて乾燥対象物の乾燥が適切であるか判断するための情報である判断基準情報を保持する判断基準情報保持部と、温度低下状況情報取得部で取得された温度低下状況情報と、判断基準情報保持部で保持された判断基準情報と、に基づいて、乾燥対象物の乾燥が適切に行われているか判断する乾燥適切判断部と、乾燥適切判断部での判断結果を出力する判断結果出力部と、を有する乾燥システムを提供する。
【０００８】
また、本発明は、前記特徴に加えて、判断基準情報保持部で保持された判断基準情報を修正するための判断基準情報修正部を有する乾燥システムを提供する。
【０００９】

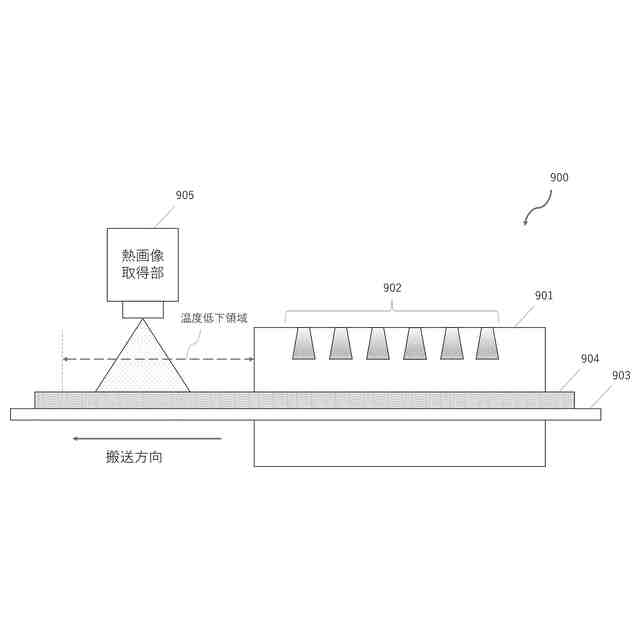

また、本発明は、前記特徴に加えて、加熱のための加熱部を備え、連続搬送装置にて乾燥対象物を搬送させて乾燥させる搬送乾燥炉をさらに有し、熱画像取得部は、搬送乾燥炉の出口側であって乾燥対象物の温度が低下する領域に設置されている乾燥システムを提供する。
【００１０】
また、本発明は、前記特徴に加えて、判断結果出力部で出力された判断結果と、その判断を行った乾燥対象物を識別するための乾燥対象物識別情報又は／及び乾燥対象物の部分を識別するための乾燥対象物部分識別情報とを関連付けた情報である乾燥結果情報を保持するための乾燥結果情報保持部を有する乾燥システムを提供する。
（【００１１】以降は省略されています）
