公開番号2025110939
公報種別公開特許公報(A)
公開日2025-07-30
出願番号2024004995
出願日2024-01-17
発明の名称ブレーキ解放装置、エレベーター及び巻上機
出願人株式会社日立製作所
代理人弁理士法人信友国際特許事務所
主分類B66B 11/08 20060101AFI20250723BHJP(巻上装置;揚重装置;牽引装置)
要約【課題】ブレーキ装置の解放状態を容易に保持することができるブレーキ解放装置、エレベーター及び巻上機を提供する。

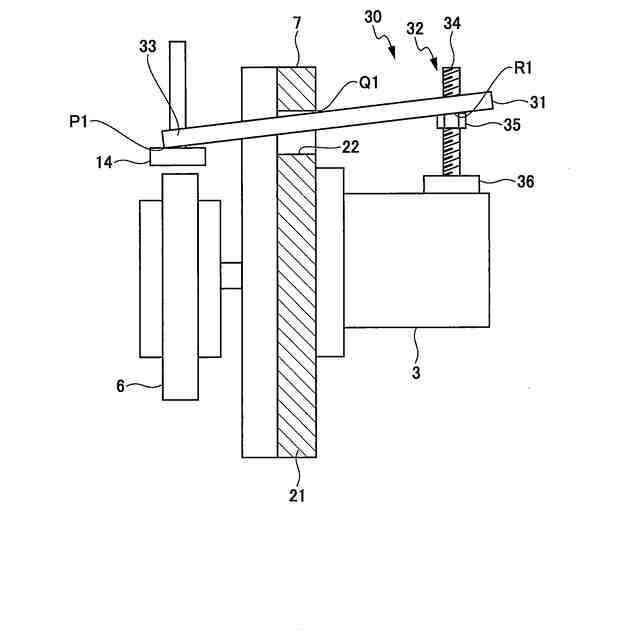

【解決手段】ブレーキ解放装置30は、解放レバー31と、係合部33と、保持機構32と、を備えている。解放レバー30は、巻上機に設けた開口部22に挿入される。係合部33は、解放レバー31の一端部に設けられ、ブレーキ装置6のプッシュロッド14と係合する。保持機構32は、開口部22を間に挟んで、解放レバー31における係合部33とは反対側の他端部に設けられる。また、保持機構32は、解放レバー31がプッシュロッド14を押し下げた状態で、解放レバー31を保持する。
【選択図】図5
特許請求の範囲【請求項１】
エレベーターの巻上機に設けたレバー式のブレーキ装置を解放するブレーキ解放装置において、

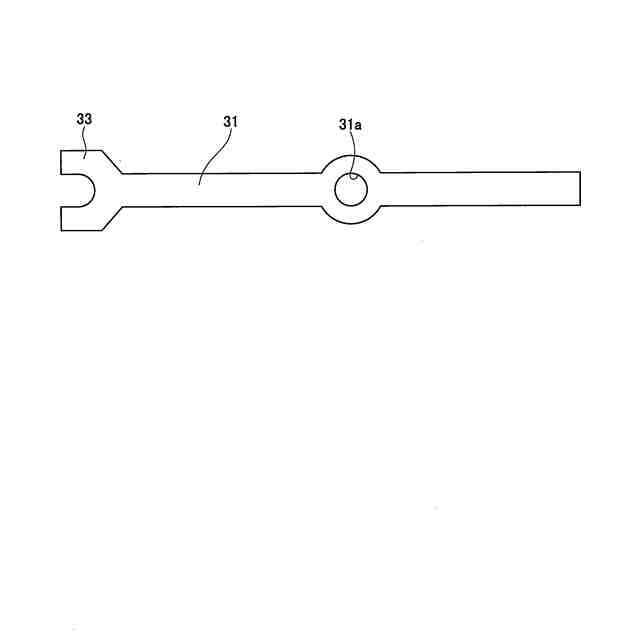

前記巻上機に設けた開口部に挿入される解放レバーと、
前記解放レバーの一端部に設けられ、前記ブレーキ装置のプッシュロッドと係合する係合部と、
前記開口部を間に挟んで、前記解放レバーにおける前記係合部とは反対側の他端部に設けられる保持機構と、を備え、
前記保持機構は、前記解放レバーが前記プッシュロッドを押し下げた状態で、前記解放レバーを保持する
ブレーキ解放装置。
続きを表示（約 1,100 文字）【請求項２】
前記保持機構は、
前記巻上機又は前記巻上機が設置された床面に設置される支持部と、
前記支持部に支持されるジャッキボルトと、
前記ジャッキボルトに螺合するナットと、
前記ジャッキボルトに接続され、前記解放レバーの他端部を保持する保持部と、を有する
請求項１に記載のブレーキ解放装置。
【請求項３】
前記解放レバーには、前記ジャッキボルトが挿通するボルト挿通孔を有し、
前記ナットは、前記解放レバーに当接し、前記保持部を兼用する
請求項２に記載のブレーキ解放装置。
【請求項４】
前記支持部には、前記ジャッキボルトが挿通する挿通孔を有し、
前記ナットは、前記支持部における前記挿通孔が形成された箇所に配置され、

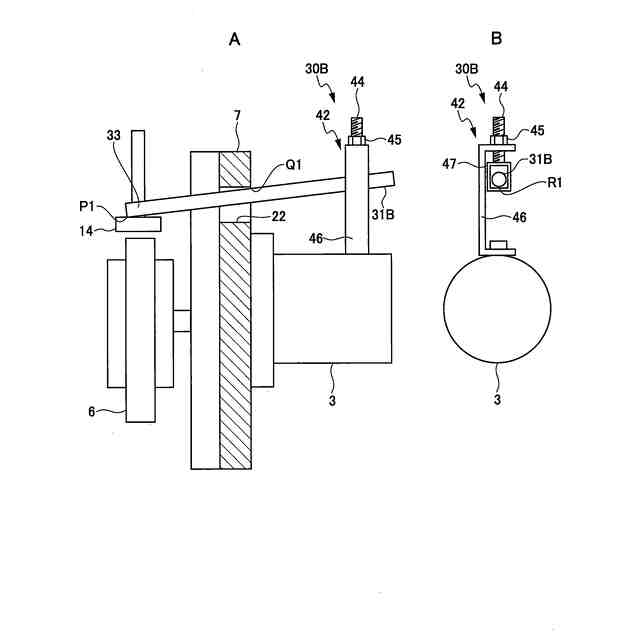

前記保持部は、前記ジャッキボルトの端部に設けられ、前記解放レバーが挿入される筒孔を有する
請求項２に記載のブレーキ解放装置。
【請求項５】
乗りかごと、
前記乗りかごに接続されるロープと、
前記ロープを巻き掛けられる綱車及び前記綱車を制動するレバー式のブレーキ装置を有する巻上機と、を備え、
前記巻上機には、前記ブレーキ装置を解放するブレーキ解放装置の解放レバーが挿入される開口部が形成され、
前記ブレーキ装置は、前記解放レバーの一端部に設けられた係合部と係合するプッシュロッドを有し、
前記巻上機又は前記巻上機が設置された床面には、前記ブレーキ解放装置における前記解放レバーが前記プッシュロッドを押し下げた状態で、前記解放レバーを保持する保持機構が設置される
エレベーター。
【請求項６】
前記開口部は、前記プッシュロッドを臨む位置に形成される
請求項５に記載のエレベーター。
【請求項７】
前記巻上機は、
前記綱車を回転駆動させる駆動モータと、
前記駆動モータと前記ブレーキ装置の間に配置され、前記駆動モータを支持するモータ支持台と、を有し、

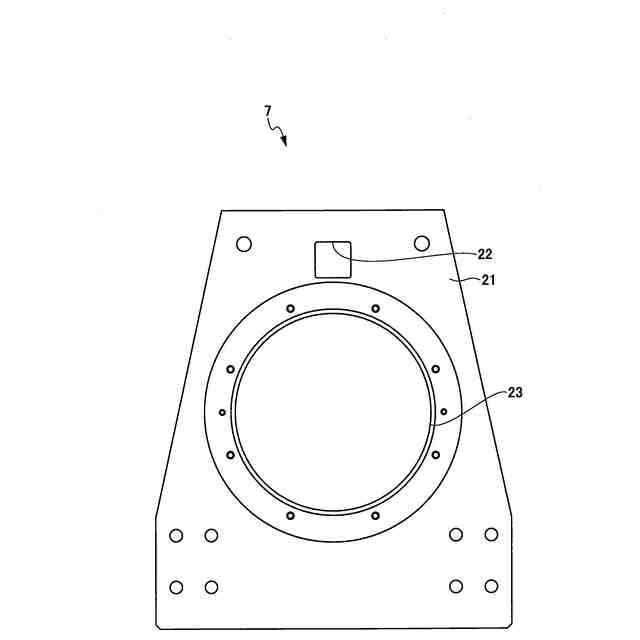

前記開口部は、前記モータ支持台に形成される
請求項６に記載のエレベーター。
【請求項８】
ロープを巻き掛けられる綱車と、
前記綱車を制動するレバー式のブレーキ装置と、を備え、
前記ブレーキ装置を解放するブレーキ解放装置の解放レバーが挿入される開口部が形成され、
前記ブレーキ装置は、前記解放レバーの一端部に設けられた係合部と係合するプッシュロッドを有し、
前記ブレーキ解放装置における前記解放レバーが前記プッシュロッドを押し下げた状態で、前記解放レバーを保持する保持機構が設置される
巻上機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、エレベーターの巻上機に設けられたブレーキ装置を解放するブレーキ解放装置、エレベーター及び巻上機に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】

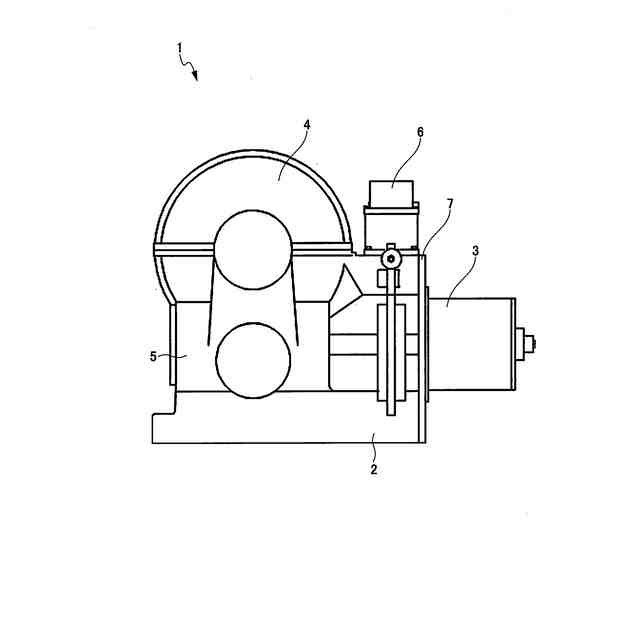

従来、エレベーターは、乗りかごと、釣合おもりと、乗りかごと釣合おもりを連結するロープと、このロープが巻回される巻上機とを備えている。巻上機は、駆動部と、駆動部に接続された回転軸と、回転軸に回転可能に支持され、ロープが巻回される綱車と、を有している。さらに、巻上機には、綱車の制動を行うブレーキ装置が設けられている。
【０００３】
また、従来のブレーキ装置としては、例えば、特許文献１に記載されているようなものがある。特許文献１には、電磁石の吸引力により揺動可能に支持されたレバーを動作させ、このレバーの力が作用する加圧体を一体に設けると共にこの加圧体から離れた端部で回動自在に支持されているアームを揺動させるブレーキ装置が記載されている。そして、特許文献１に記載された技術では、アームに支持された制動片をブレーキドラムから離すことにより、制動力を解放する。
【先行技術文献】
【特許文献】
【０００４】
特開平６－２３４４８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
また、停電や地震などの非常時に乗りかごが非常停止した場合や定期点検時では、乗りかごが、通常運転時における停止位置とは、異なる停止位置に停止する場合がある。この場合、制動状態となっているブレーキ装置を手動で強制的に解放させる必要がある。
【０００６】

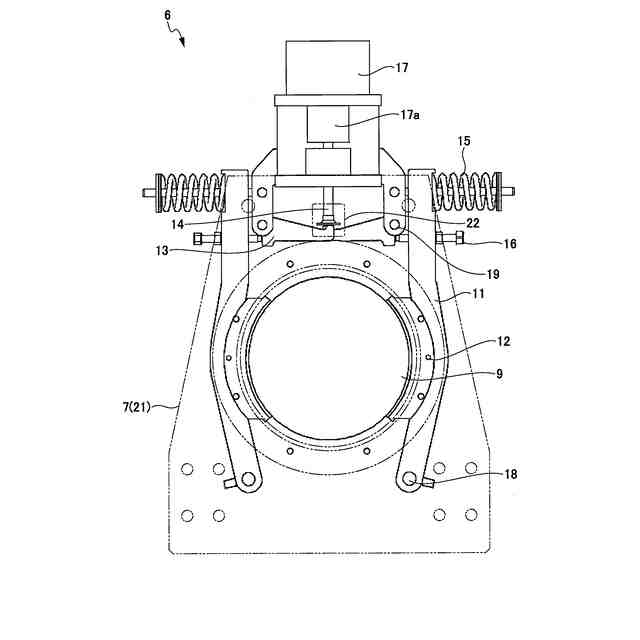

そして、特許文献１に記載されているようなレバー式のブレーキ装置を解放させる場合、ブレーキレバーが当接するプッシュロッドを押し下げて、メインレバーを制動方向とは反対方向に回動させる必要があった。また、ブレーキ装置を解放した状態で保持するためには、作業者の手によりプッシュロッドを押し下げた状態を維持する必要があった。そのため、従来の技術では、ブレーキ装置を解放した状態で保持することが困難であった。
【０００７】
本目的は、上記の問題点を考慮し、ブレーキ装置の解放状態を容易に保持することができるブレーキ解放装置、エレベーター及び巻上機を提供することにある。
【課題を解決するための手段】
【０００８】
上記課題を解決し、本目的を達成するためブレーキ解放装置は、エレベーターの巻上機に設けたレバー式のブレーキ装置を解放するブレーキ解放装置である。ブレーキ解放装置は、解放レバーと、係合部と、保持機構と、を備えている。解放レバーは、巻上機に設けた開口部に挿入される。係合部は、解放レバーの一端部に設けられ、ブレーキ装置のプッシュロッドと係合する。保持機構は、開口部を間に挟んで、解放レバーにおける係合部とは反対側の他端部に設けられる。また、保持機構は、解放レバーがプッシュロッドを押し下げた状態で、解放レバーを保持する。
【０００９】
エレベーターは、乗りかごと、乗りかごに接続されるロープと、ロープを巻き掛けられる綱車及び綱車を制動するレバー式のブレーキ装置を有する巻上機と、を備えている。巻上機には、ブレーキ装置を解放するブレーキ解放装置の解放レバーが挿入される開口部が形成される。ブレーキ装置は、解放レバーの一端部に設けられた係合部と係合するプッシュロッドを有している。そして、巻上機又は巻上機が設置された床面には、ブレーキ解放装置における解放レバーがプッシュロッドを押し下げた状態で、解放レバーを保持する保持機構が設置される。
【００１０】
また、巻上機は、ロープを巻き掛けられる綱車と、綱車を制動するレバー式のブレーキ装置と、を備えている。巻上機には、ブレーキ装置を解放するブレーキ解放装置の解放レバーが挿入される開口部が形成されている。ブレーキ装置は、解放レバーの一端部に設けられた係合部と係合するプッシュロッドを有している。ブレーキ解放装置における解放レバーがプッシュロッドを押し下げた状態で、解放レバーを保持する保持機構が設置される。
【発明の効果】
（【００１１】以降は省略されています）
