公開番号2025104359
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2025062155,2023101312
出願日2025-04-04,2018-06-05
発明の名称投与量検知用の電子機器
出願人サノフイ,SANOFI
代理人個人,個人
主分類A61M 5/168 20060101AFI20250702BHJP(医学または獣医学;衛生学)
要約【課題】送達デバイスのカートリッジ内の薬剤の投与量を決定するための検知システムを含む薬物注射器を提供する。
【解決手段】注射デバイスは、ある体積の流体を保持するように構成され、近位端、および流体がそこを通って投薬される遠位端を有するカートリッジと、カートリッジ内に配置され、近位端から遠位端に向かって動き、流体がカートリッジの遠位端を通して投薬されるように構成されたストッパと、カートリッジの遠位端に配置された電子デバイスであって、信号をストッパに向けて伝送するように構成されたエミッタ、ストッパからの信号の反射を受けるように構成された受信機、およびカートリッジ内のストッパの位置に関連するデータを無線伝送するように構成されたコントローラを含む電子デバイスとを含む。
【選択図】図2
特許請求の範囲【請求項１】
注射デバイス（１００）であって：
ある体積の流体を保持するように構成され、近位端（１０６）、および流体がそこを通って投薬される遠位端（１０５）を有するカートリッジ（１０２）と；
該カートリッジ（１０２）内に配置され、近位端（１０６）から遠位端（１０５）へ動き、流体がカートリッジ（１０２）の遠位端（１０５）を通して投薬されるように構成されたストッパ（１０８）と；
カートリッジ（１０２）の遠位端（１０５）に配置された電子デバイス（１２０）と
を含み、該電子デバイスは、
信号（２０６）をストッパ（１０８）に向けて伝送するように構成されたエミッタ（２０２）、
ストッパ（１０８）からの信号（２０６）の反射（２０８）を受けるように構成された受信機（２０４）、および
カートリッジ（１０２）内のストッパ（１０８）の位置に関連するデータを無線伝送するように構成されたコントローラ（２１０）
を含む、前記注射デバイス。
続きを表示（約 760 文字）【請求項２】
カートリッジ（１０２）は、信号（２０６）、および信号（２０６）の反射（２０８）を通過させる材料を含む、請求項１に記載の注射デバイス（１００）。
【請求項３】
材料は透明な材料を含む、請求項２に記載の注射デバイス（１００）。
【請求項４】
エミッタ（２０２）は音響デバイスであり、信号（２０６）は音響波を含む、請求項１～３のいずれか１項に記載の注射デバイス（１００）。
【請求項５】
エミッタ（２０２）は超音波エミッタであり、信号（２０６）は超音波を含む、請求項１～４のいずれか１項に記載の注射デバイス（１００）。
【請求項６】
エミッタ（２０２）は光エミッタであり、信号（２０６）は光波を含む、請求項１～５のいずれか１項に記載の注射デバイス（１００）。
【請求項７】
電子デバイス（１２０）は、注射デバイス（１００）のカートリッジハウジング（１０４）と一体化される、請求項１～６のいずれか１項に記載の注射デバイス（１００）。
【請求項８】
電子デバイス（１２０）は、注射デバイス（１００）のカートリッジハウジング（１０４）から取り外し可能である、請求項１～６のいずれか１項に記載の注射デバイス（１００）。
【請求項９】
電子デバイス（１２０）は、注射デバイスのカートリッジハウジング（１０４）にクリップ留めされるように構成される、請求項８に記載の注射デバイス（１００）。
【請求項１０】
電子デバイス（１２０）は、電子デバイス（１２０）に電気接続可能なバッテリ（４１２）を含む、請求項１～９のいずれか１項に記載の注射デバイス（１００）。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、注射デバイスに関し、より詳細には、投与予定の薬剤の投与量を検知するための注射デバイスの電子部材に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
薬剤の注射による治療を必要とする、様々な疾病が存在する。そうした注射は、医療従事者または患者自身によって適用される注射デバイスを用いて行うことができる。一例として、１型および２型の糖尿病は、たとえば、１日に１回または数回のインスリン用量の注射により、患者自身で治療することができる。たとえば、注射デバイスとして、充填済みの使い捨てのインスリンペンまたは自動注射器を使用することができる。あるいは、再利用可能なペンまたは自動注射器を使用することもできる。再利用可能なペンまたは自動注射器により、空の薬剤カートリッジを新しい薬剤カートリッジで交換することが可能になる。ペンまたは自動注射器のいずれのタイプも、毎使用前に交換される１組の１回使い切りの針を備えることができる。
【０００３】
特に、送達デバイスのカートリッジ内の薬剤の投与量を決定するための検知システムを含む薬物注射器について説明する。
【発明の概要】
【課題を解決するための手段】
【０００４】
一態様において、注射デバイスは、ある体積の流体を保持するように構成されたカートリッジを含む。カートリッジは、近位端、および流体がそこを通って投薬される遠位端を有する。注射デバイスは、カートリッジ内に配置され、近位端から遠位端へ動き、流体がカートリッジの遠位端を通して投薬されるように構成されたストッパも含む。注射デバイスは、カートリッジ、あるいはカートリッジハウジングの遠位端に配置された電子デバイスも含む。電子デバイスは、信号をストッパに向けて伝送するように構成されたエミッタ、およびストッパからの信号の反射を受けるように構成された受信機を含む。電子デバイスは、カートリッジ内のストッパの位置に関連するデータを無線伝送するように構成されたコントローラも含む。
【０００５】
添付図面および以下の説明において、１つまたはそれ以上の実施形態を詳しく説明する。他の機能、対象、および利点は、説明および図面、ならびに特許請求の範囲から明らかになるであろう。
【図面の簡単な説明】
【０００６】

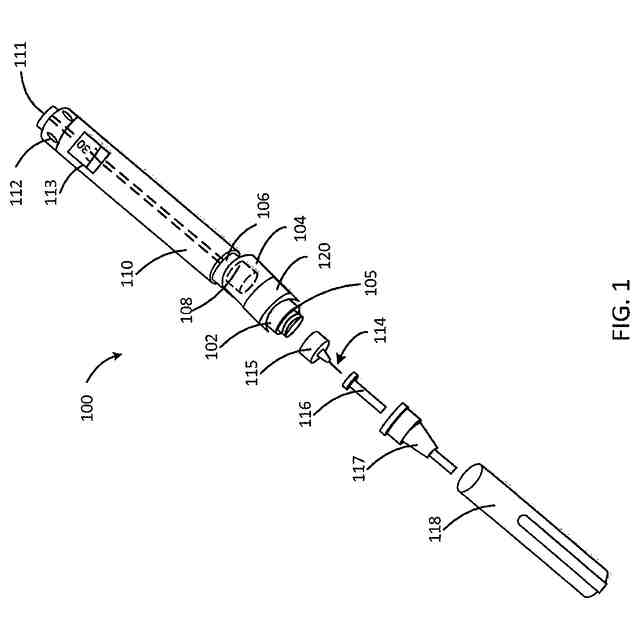

電子測定デバイスを含む注射デバイスの一例の分解図である。

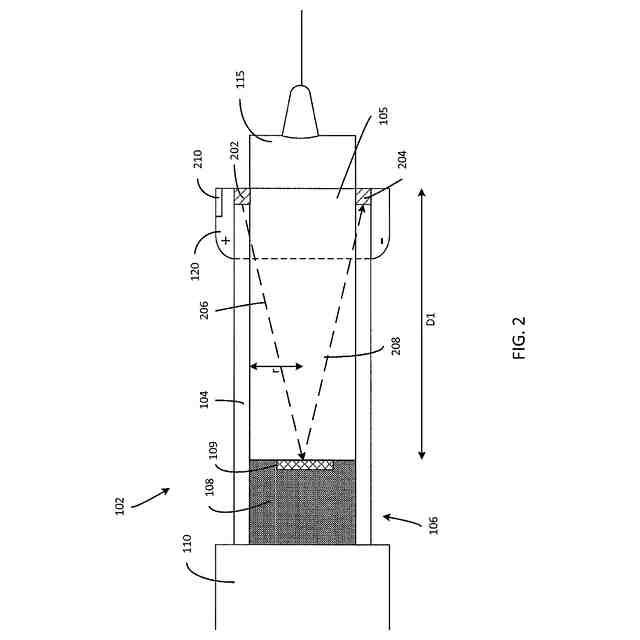

電子測定デバイスを含む注射デバイスの一例の断面図である。

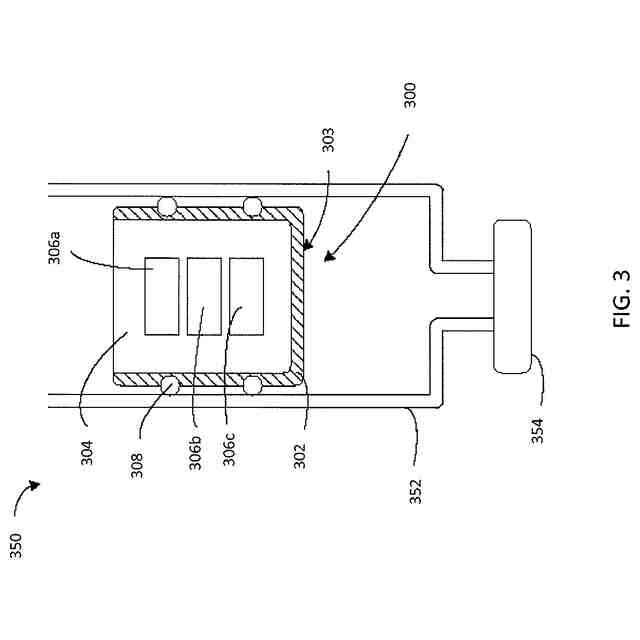

カートリッジ内に配置され、埋め込まれた電子デバイスを含むストッパの一例の断面図である。
バッテリが注射器のハウジング内に配置された電子測定デバイスを含む、注射デバイスの一例の断面図である。

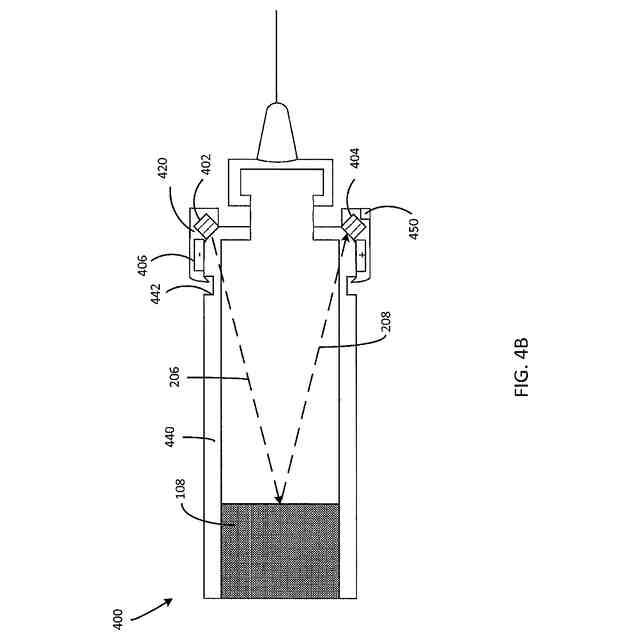

取り外し可能な電子測定デバイスを備える注射デバイスアセンブリの一例の断面図である。

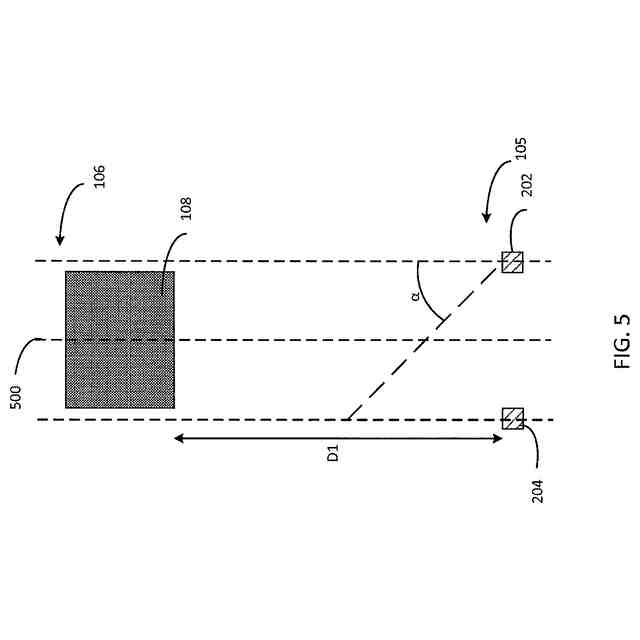

エミッタ、受信機、およびストッパの相対的な位置を示す概略図である。

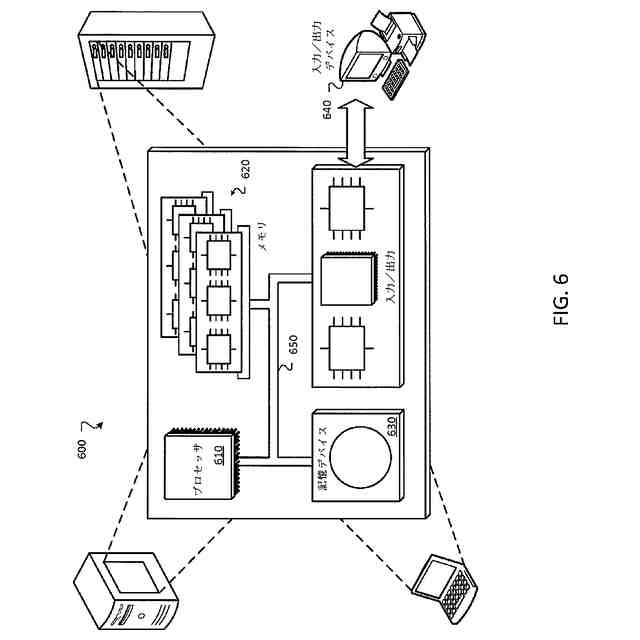

例示的なコンピュータシステムのブロック図である。
【発明を実施するための形態】
【０００７】
様々な図において、同様の参照記号は同様の要素を指す。
【０００８】
薬物送達デバイスは、送達デバイスのカートリッジ内の薬剤の投与量を決定するための検知システムを含むことが可能な電子デバイスを含むことができる。検知システムは、エミッタおよび受信機を含むことができ、エミッタは、信号をカートリッジ内のストッパではね返すように構成され、受信機は、信号の反射を受けるように構成される。反射された信号のパラメータに基づき、プロセッサが、カートリッジ内のストッパの位置を決定することができる。カートリッジの幾何形状に基づき、プロセッサは、ストッパの位置に応じて投薬された薬剤の投与量を計算することができる。
【０００９】
本明細書において説明される主題は、主に注射デバイス（たとえば、インスリン注射デバイス）などの薬物送達デバイスを参照して記載される。しかしながら、本明細書において説明されるシステムおよび技術は、そうした用途に限定されず、他の薬剤を放出する注射デバイス、または他のタイプの医療デバイス（たとえば、ポンプ）でも同様に適切に導入することができる。
【００１０】
「薬物送達デバイス」という用語は、ある体積の薬物をヒトまたは動物の体内に投薬するように構成された任意のタイプのデバイスまたはシステムを包含するものとする。体積は、典型的には約０．５ｍｌから約１０ｍｌの範囲とすることができる。限定されないが、薬物送達デバイスは、シリンジ、針安全システム、ペン型注射器、自動注射器、大容量デバイス（ＬＶＤ：ｌａｒｇｅ－ｖｏｌｕｍｅｄｅｖｉｃｅ）、ポンプ、かん流システム、または薬物の皮下、筋肉内、もしくは血管内の送達のために構成された他のデバイスを含むことができる。そうしたデバイスは、針を含むことがしばしばであり、針は、小さいゲージの針（たとえば、約２４ゲージより大きく、２７、２９、または３１ゲージを含む）を含むことができる。
（【００１１】以降は省略されています）
