公開番号2025138823
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2025112703,2024019880
出願日2025-07-03,2019-11-14
発明の名称注射デバイスのための補助デバイス
出願人サノフイ,SANOFI
代理人個人,個人
主分類A61M 5/315 20060101AFI20250917BHJP(医学または獣医学;衛生学)
要約【課題】注射デバイスの状態および/または使用に関係する情報を測定することが可能なデータ収集デバイスを提供する。
【解決手段】注射デバイスは、その近位端に軸周りで回転可能に取り付けられた調節ダイヤルを有し、補助デバイスは、調節ダイヤルに取り付け可能である。補助デバイスは、補助デバイスを注射デバイスに取り付けたとき調節ダイヤルの上に位置するように適用されたスリーブを含む。補助デバイスは、軸方向取付部材をさらに含む。軸方向取付部材は、スリーブへの調節ダイヤルの挿入により、スリーブ内への調節ダイヤルの軸方向運動を可能にする初期位置から、調節ダイヤルに係合して補助デバイスを調節ダイヤルに軸方向に取り付ける係合位置へと動くように配置される。

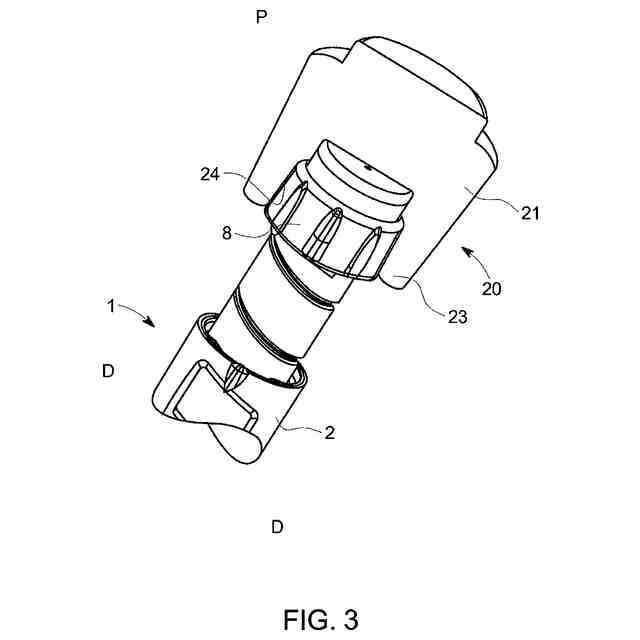

【選択図】図3
特許請求の範囲【請求項１】
近位端に軸周りで回転可能に取り付けられた調節ダイヤルを含む注射デバイスのための補助デバイスであって：
該補助デバイスを前記注射デバイスに取り付けたとき前記調節ダイヤルの上に位置するように適用されたスリーブと；
該スリーブへの前記調節ダイヤルの挿入により、スリーブ内への前記調節ダイヤルの軸方向運動を可能にする初期位置から、前記調節ダイヤルに係合して補助デバイスを前記調節ダイヤルに取り付ける係合位置へと動くように配置された軸方向取付部材と
を含む、前記補助デバイス。
続きを表示（約 890 文字）【請求項２】
軸方向取付部材は、係合位置ではスリーブに対する調節ダイヤルの軸方向運動が制限されるように調節ダイヤルに係合するように適用される、請求項１に記載の補助デバイス。
【請求項３】
補助デバイスの回転が調節ダイヤルの回転を引き起こすようにスリーブを前記調節ダイヤルに回転不能に連結するように配置された回転方向連結部材をさらに含む、請求項１または２に記載の補助デバイス。
【請求項４】
軸方向取付部材および回転方向連結部材は、補助デバイスの単一構成要素である、請求項３に記載の補助デバイス。
【請求項５】
前記調節ダイヤルは、前記調節ダイヤルから突出した１つまたはそれ以上の軸方向に延びる形成部を含み、回転方向連結部材は、スリーブを前記調節ダイヤルに回転不能に連結するために前記１つまたはそれ以上の形成部に係合するように配置された１つまたはそれ以上の溝を含む、請求項３または４に記載の補助デバイス。
【請求項６】
１つまたはそれ以上の溝は、補助デバイスが様々な注射デバイスに使用できるように、異なるサイズおよび／または形状を有する形成部を受けるように適用される、請求項５に記載の補助デバイス。
【請求項７】
軸方向取付部材は、前記調節ダイヤルの遠位縁に係合するように配置される、請求項１～６のいずれか１項に記載の補助デバイス。
【請求項８】
軸方向取付部材は、複数のアームを有するクランプを含み、初期位置では、前記調節ダイヤルはアーム間を動くことができ、係合位置では、アームは軸方向の取り付けのために前記調節ダイヤルに押し付けられる、請求項１～７のいずれか１項に記載の補助デバイス。
【請求項９】
複数のアームは、ベースから突出している、請求項８に記載の補助デバイス。
【請求項１０】
ベースは、ベースリングを含み、複数のアームは、該ベースリングから突出している、請求項９に記載の補助デバイス。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、注射デバイスのための補助デバイス、たとえば注射デバイスの調節ダイヤルの上に取り付けるデータ収集デバイスに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】

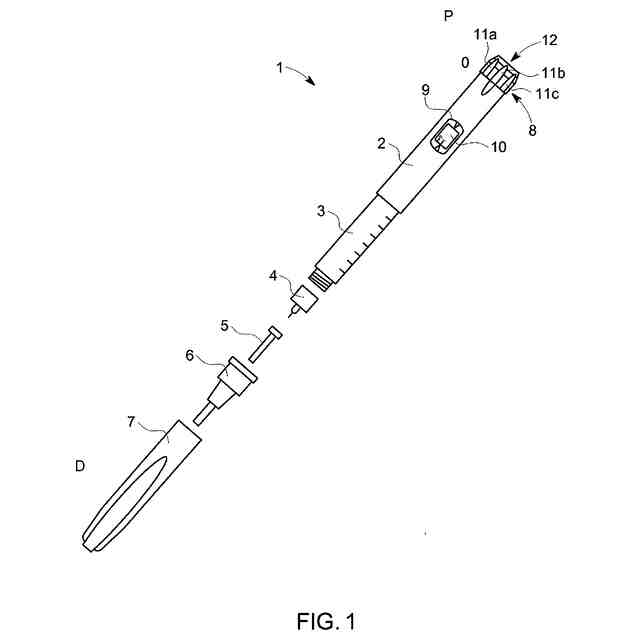

薬剤の注射による定期的な治療を必要とする様々な疾患が存在する。そのような注射は、医療従事者または患者自身によって適用される注射デバイスを使用して実行することができる。一例として、１型および２型の糖尿病は、たとえば１日１回または数回のインスリン用量の注射によって、患者自身が治療することができる。たとえば、充填済みの使い捨てインスリンペンを注射デバイスとして使用することができる。あるいは、再使用可能なペンを使用することもできる。再使用可能なペンでは、空の薬剤カートリッジを新しいものに交換することが可能である。いずれのペンにも１組の一方向針が付随しており、これらの針は使用前に毎回交換される。次いでたとえば、調節ダイヤルを回して、インスリンペンの用量窓またはディスプレイから実際の用量を観察することによって、注射予定のインスリン用量をインスリンペンで手動で選択することができる。次いで好適な皮膚部分に針を挿入し、インスリンペンの注射ボタンを押すことによって用量が注射される。
【０００３】
インスリン注射を監視すること、たとえばインスリンペンの誤った取り扱いを防止すること、またはすでに適用された用量を追跡することが可能になるように、たとえば注射済みインスリン用量の情報など、注射デバイスの状態および／または使用に関係する情報を測定することが望ましい。
【発明の概要】
【課題を解決するための手段】
【０００４】

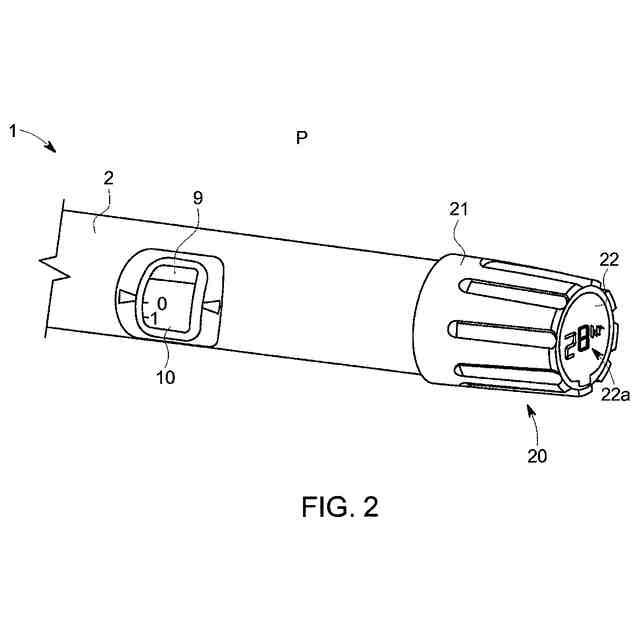

本開示の第１の態様は、近位端に軸周りで回転可能に取り付けられた調節ダイヤルを含む注射デバイスのための補助デバイスであって：

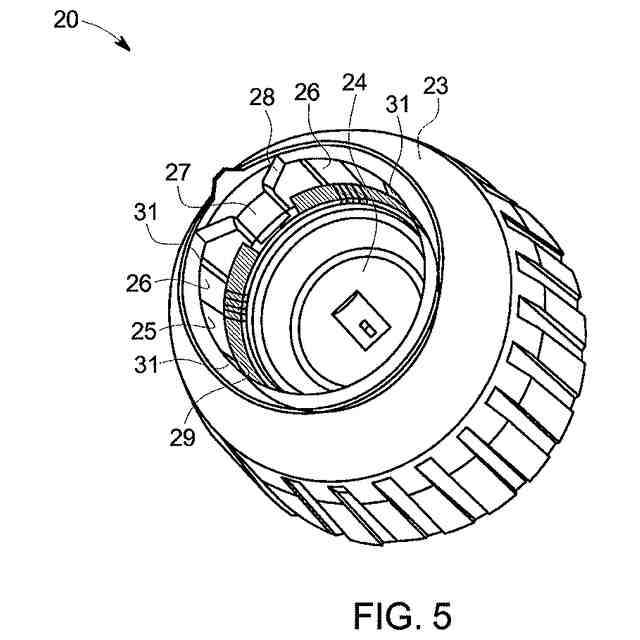

補助デバイスを前記注射デバイスに取り付けたとき前記調節ダイヤルの上に位置するように適用されたスリーブと；
スリーブへの前記調節ダイヤルの挿入により、スリーブ内への前記調節ダイヤルの軸方向運動を可能にする初期位置から、前記調節ダイヤルに係合して補助デバイスを前記調節ダイヤルに取り付ける係合位置へと動くように配置された軸方向取付部材と
を含む、補助デバイスを提供する。
【０００５】

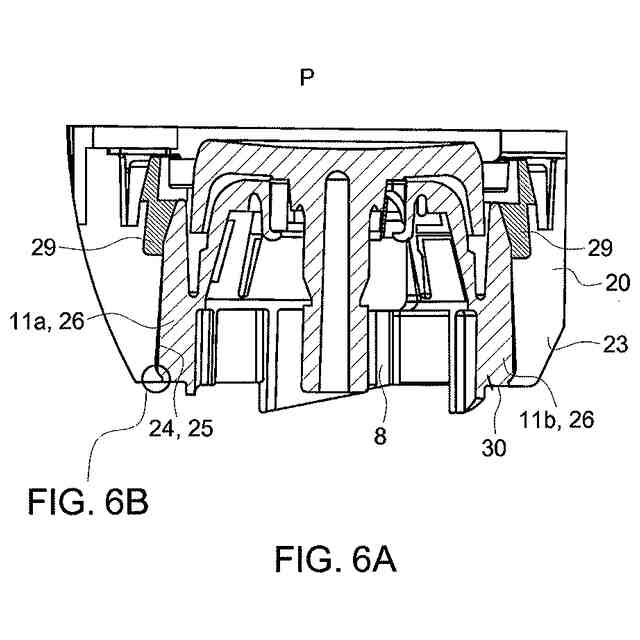

いくつかの実施形態では、軸方向取付部材は、係合位置ではスリーブに対する調節ダイヤルの軸方向運動が制限されるように調節ダイヤルに係合するように適用することができる。
【０００６】

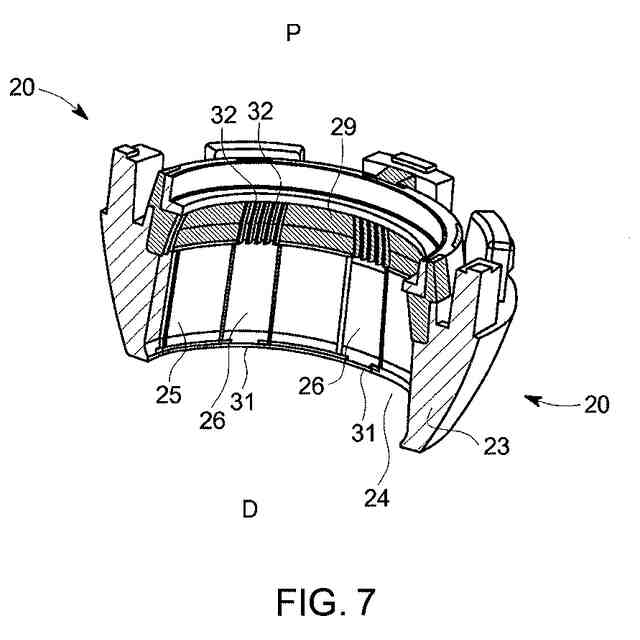

補助デバイスは、補助デバイスの回転が調節ダイヤルの回転を引き起こすようにスリーブを前記調節ダイヤルに回転不能に連結するように配置された回転方向連結部材をさらに含むことができる。軸方向取付部材および回転方向連結部材は、補助デバイスの異なる機能であってもよいが；いくつかの実施形態では、軸方向取付部材および回転方向連結部材は、単一構成要素として形成することができることを理解されよう。
【０００７】

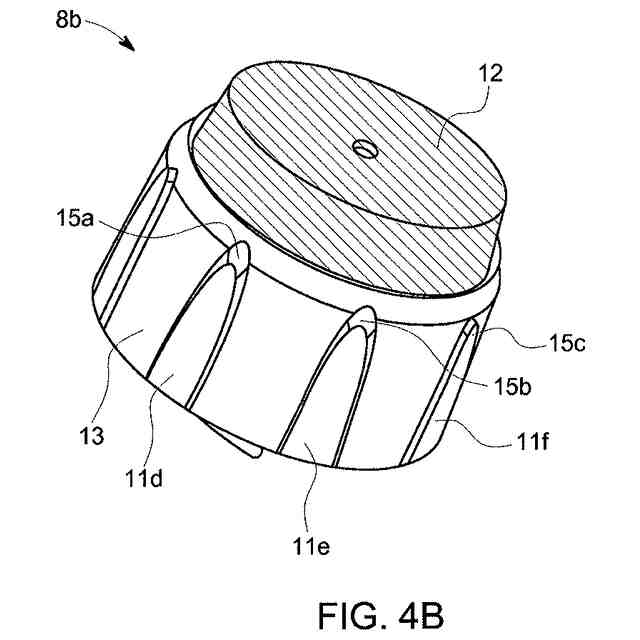

調節ダイヤルは、前記調節ダイヤルから突出した１つまたはそれ以上の軸方向に延びる形成部を含むことができ、回転方向連結部材は、スリーブを前記調節ダイヤルに回転不能に連結するために前記１つまたはそれ以上の形成部に係合するように配置された１つまたはそれ以上の溝を含むことができる。
【０００８】
１つまたはそれ以上の溝は、補助デバイスが様々な注射デバイスに使用できるように、異なるサイズおよび／または形状を有する形成部を受けるように適用される。有利には、軸方向取付部材が補助デバイスを調節ダイヤル上に保持するので、溝は、様々な調節ダイヤルの形成部に密着しなくてよく回転不能な連結だけを提供する。
【０００９】

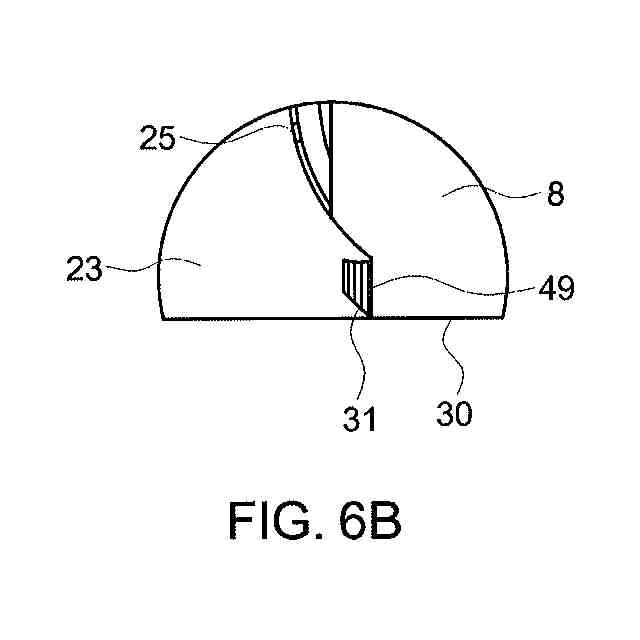

軸方向取付部材は、前記調節ダイヤルの遠位縁に係合するように配置することができる。いくつかの例では、調節ダイヤルの遠位縁は、調節ダイヤルの１つまたはそれ以上の形成部の遠位縁を含む。
【００１０】
いくつかの例では、軸方向取付部材は、複数のアームを有するクランプを含むことができ、初期位置では、前記調節ダイヤルはアーム間を動くことができ、係合位置では、アームは軸方向の取り付けのために前記調節ダイヤルに押し付けられる。
（【００１１】以降は省略されています）
