公開番号2025100409
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2024214424
出願日2024-12-09
発明の名称メッセージを送信するデバイスを含む文字盤、および同文字盤を含む腕時計
出願人ウーテーアー・エス・アー・マニファクチュール・オロロジェール・スイス
代理人個人,個人,個人
主分類G04C 3/00 20060101AFI20250626BHJP(時計)
要約【課題】メッセージ送信デバイスを含む文字盤を備えた腕時計であって、スタンドアロンであり、時間が経過しても一定のままの効果を有する腕時計用の文字盤を提供する。
【解決手段】電子デバイスにメッセージを送信するスタンドアロンデバイスを含む腕時計1の文字盤2a,2b)であって、かかる文字盤2a,2bは、可視面20aおよび隠れ面を含み、文字盤2a,2bは、可視面20aと隠れ面間に延びる材料の薄い層の積層体によって形成され、薄い層はそれぞれが、スタンドアロンデバイス3に含まれる機能要素であり、少なくとも一つのメッセージ送信作動センサー23と、少なくとも一つの光源4と、スタンドアロン電源ユニットと、ならびに少なくとも一つの光源4および少なくとも一つの作動センサー23の動作を管理する制御ユニットのうちの一以上を含む。
【選択図】図1
特許請求の範囲【請求項１】
電子デバイスにメッセージを送信するスタンドアロンデバイス（３）を含む腕時計（１）用の文字盤（２ａ，２ｂ）であって、かかる文字盤（２ａ，２ｂ）は、可視面（２０ａ）および隠れ面（２０ｂ）を含み、前記文字盤（２ａ，２ｂ）は、これら２つの面（２０ａ，２０ｂ）間に延びる材料の薄い層（１０，１１，１２，１３，１４）の積層体（９ａ，９ｂ）によって形成され、前記層（１０，１１，１２，１３，１４）はそれぞれが、前記デバイス（３）に含まれる機能要素である
・少なくとも一つのメッセージ送信作動センサー（２３）、
・少なくとも一つの光源（４）、
・スタンドアロン電源ユニット（２１）、ならびに
・前記少なくとも一つの光源（４）および前記少なくとも一つの作動センサーの動作を管理する制御ユニット（７）
のうちの一以上を含む、文字盤（２ａ，２ｂ）。
続きを表示（約 900 文字）【請求項２】
前記少なくとも一つの作動センサー２３は、前記電子デバイスへのメッセージの送信をトリガーする少なくとも一つの電気信号を前記制御ユニット（７）に向けて生成するように構成される、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項３】
前記少なくとも一つの光源（４）は点光源である、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項４】
前記制御ユニット（７）は、前記メッセージに含まれる情報に従って前記少なくとも一つの光源（４）をその点滅を制御することによって制御するように構成される、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項５】
前記材料の薄い層（１０，１１，１２，１３，１４）の積層体（９ａ，９ｂ）は、前記文字盤（２ａ，２ｂ）の前記可視面（２０ａ）が設けられた第１の層（１０）を含み、前記第１の層（１０）は、前記作動センサー（２３）および前記少なくとも一つの光源（４）を含む、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項６】
前記作動センサー（２３）は、当該文字盤（２ａ，２ｂ）の前記隠れ面に形成されたキャビティに配置される、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項７】
前記第１の層（１０）は、全部または一部が光放射、特に太陽光放射、によって横切られるように構成される、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項８】
前記第１の層（１０）は、全体的にまたは部分的に透明または半透明である、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項９】
前記材料の薄い層（１０，１１，１２，１３，１４）の積層体（９ａ，９ｂ）は、前記スタンドアロン電源ユニット（２１）を構成する光起電力モジュール（５）を備えた第２の層（１１）を含む、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項１０】
前記第２の層（１１）は、前記光起電力モジュール（５）が印刷された基板を含む、請求項１に記載の文字盤（２ａ，２ｂ）。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、メッセージを送信するデバイスを含む文字盤を備えた腕時計に関し、このデバイスは完全にスタンドアロンである。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
先行技術において、現在時刻を表示する時針および分針が、時計ムーブメント機構のトレインによって駆動される針付き電気機械式腕時計が知られている。この文脈において、腕時計に加わる衝撃、電磁場または他の外乱の存在により、機構の動作が妨げられ得る。この機構へのダメージを制限し、さらには回避するべく、その原因となり得る外乱、およびその外乱によって機構に引き起こされる誤動作を早い段階で特定することがしばしば必要となる。
【０００３】
この文脈において、先行技術の欠点を有しない解決策を見つける必要性が存在することが理解されるべきである。
【発明の概要】
【０００４】
本発明は、これらの欠点を、メッセージ送信デバイスを含む文字盤を備えた腕時計であって、スタンドアロンであり、時間が経過しても一定のままの効果を有する腕時計、を与えることにより克服することを目的とする。
【０００５】
本発明の一態様は、電子デバイスにメッセージを送信するスタンドアロンデバイスを含む腕時計文字盤に関し、かかる文字盤は、実質的に平坦かつ互いに反対側の可視面および隠れ面を含み、これらの面は周縁壁によって互いに接続され、前記文字盤は、これら２つの面の間に延びる材料の薄い層の積層体によって形成され、前記層はそれぞれが、前記デバイスに含まれる複数の機能要素のうちの一以上を含む。複数の機能要素は、
・少なくとも一つのメッセージ送信作動センサー、
・少なくとも一つの光源、
・スタンドアロン電源ユニット、ならびに
・前記少なくとも一つの光源（４）および前記少なくとも一つの作動センサーの動作を管理する制御ユニット（７）
である。
【０００６】
他実施形態において、
・前記少なくとも一つの作動センサーは、前記電子デバイスへのメッセージの送信をトリガーする少なくとも一つの電気信号を前記制御ユニットに向けて生成するように構成され、
・前記少なくとも一つの光源は、点光源であり、
・前記制御ユニットは、前記メッセージに含まれる情報に従ってその点滅を制御することにより、前記少なくとも一つの光源を制御するように構成され、
・材料の薄い層の積層体は、文字盤の可視面が設けられた第１の層を含み、第１の層は、前記少なくとも一つの作動センサーおよび前記少なくとも一つの光源を含み、
・前記少なくとも一つの作動センサーは、当該文字盤の隠れ面に形成されたキャビティに配置され、
・前記第１の層は、全部または一部が光放射、特に太陽光放射、によって横切られるように構成され、
・前記第１の層は、全体または一部が透明または半透明であり、
・材料の薄い層の積層体は、スタンドアロン電源ユニットを構成する光起電力モジュールを含む第２の層を含み、
・第２の層は、光起電力モジュールが印刷された基板を含み、
・前記光起電力モジュールは、前記第２の層の有効エリアに配置され、前記エリアは、材料の薄い層の積層体の第１の層から発せられる光放射を受けるように構成され、
・積層体は、スタンドアロン電源ユニットを構成する電気エネルギー蓄積器を含む第３の層を含み、
・第３の層は、電気エネルギー蓄積器が印刷された基板を含み、
・積層体は、制御ユニットを含む文字盤の隠れ面を形成する第４の層を含み、
・積層体は、制御ユニットとスタンドアロン電源ユニットを構成する電気エネルギー蓄積器とを含む文字盤の隠れ面を含む第３の層を含み、
・第１の層は、材料の薄い層の積層体における軟性の他層と比べて剛性である。
【０００７】
本発明の他態様は、かかる文字盤を含む腕時計に関する。
【０００８】
有利には、腕時計は機械式、電子式または電気機械式のムーブメントを含む。
【図面の簡単な説明】
【０００９】
本発明に係る腕時計の目的、利点および特徴が、以下の説明において、図面によって例示される少なくとも一つの非限定的な実施形態に基づいて明らかになる。
【００１０】

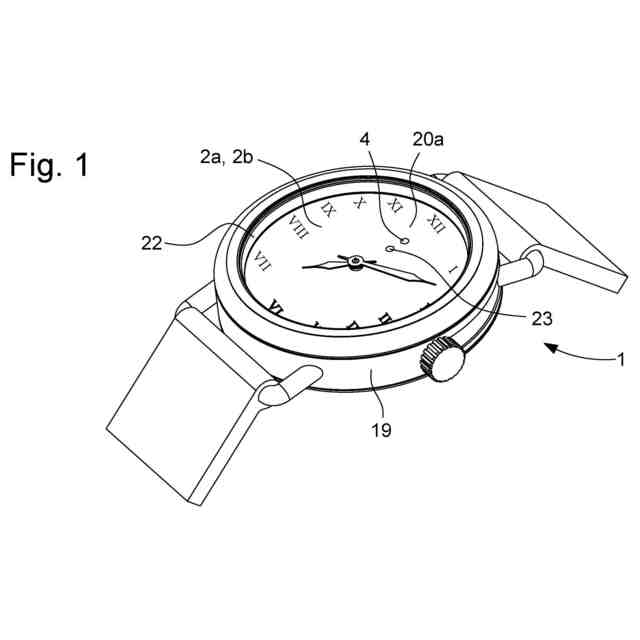

本発明のいくつかの実施形態に係る、スタンドアロンであるメッセージ送信デバイスが設けられた腕時計文字盤を含む腕時計の斜視図である。

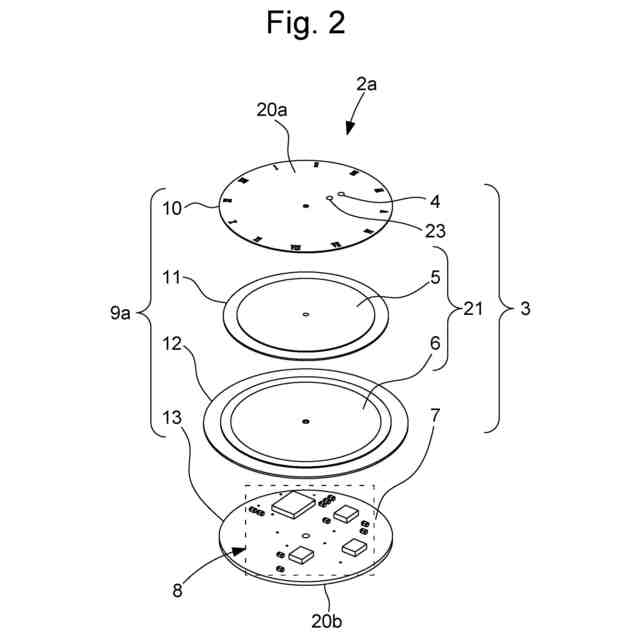

本発明の第１の実施形態に係る、４つの重ね合わされた層の積層体によって形成された文字盤の第１の変形例の分解図を示し、前記層はそれぞれが、送信デバイスの一つ以上の構成要素を含む。

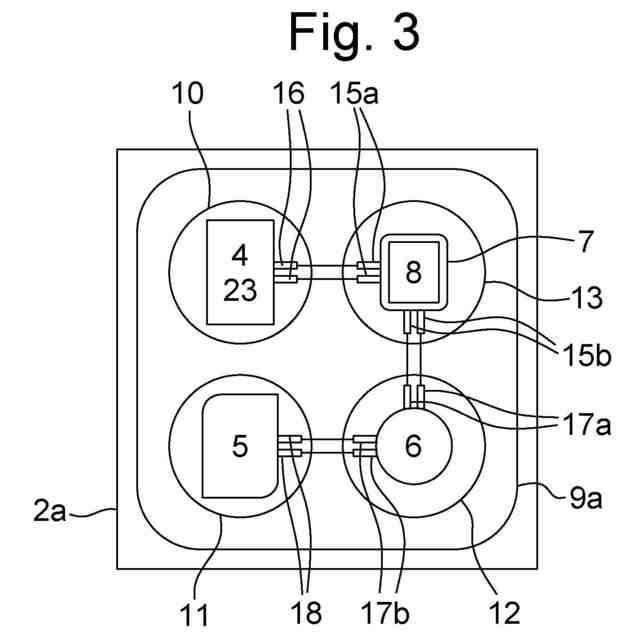

本発明の第１の実施形態に係る、送信デバイスが設けられた文字盤の当該第１の変形例の概略図を示す。
本発明の第２の実施形態に係る、３つの重ね合わされた層の積層によって形成された文字盤の第２の変形例の分解図を示し、前記層はそれぞれが、送信デバイスの一以上の構成要素を含む。

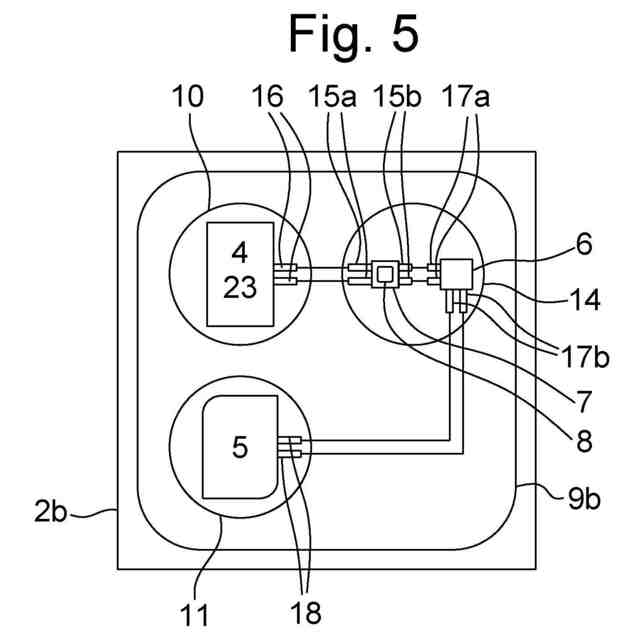

本発明の第２の実施形態に係る、送信デバイスが設けられた文字盤の当該第２の変形例の概略図を示す。
【発明を実施するための形態】
（【００１１】以降は省略されています）
