公開番号2025100384
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2024205133
出願日2024-11-26
発明の名称温度に依存する調節手段を備える、測時器調速部材のためのひげぜんまい
出願人ニヴァロックス-ファーソシエテアノニム
代理人個人
主分類G04B 17/22 20060101AFI20250626BHJP(時計)
要約【課題】温度に依存する調節手段を備える、測時器調速部材のためのひげぜんまいを提供すること。
【解決手段】本発明は、特に測時器調速部材のためのひげぜんまいに関し、ひげぜんまい(100)は、自軸回りに複数回巻回する可撓性ストリップ(2)を備え、ストリップ(2)は、予め規定された剛性を有し、ひげぜんまい(100)は、ストリップ(2)の剛性を調節する手段を備え、ひげぜんまい(1)は、調節手段を作動する作動手段(10)を備え、作動手段(10)は、周囲温度に応じて調節手段を作動することを特徴とする。
本発明は、更に、そのようなひげぜんまいを備える測時器調速部材に関する。

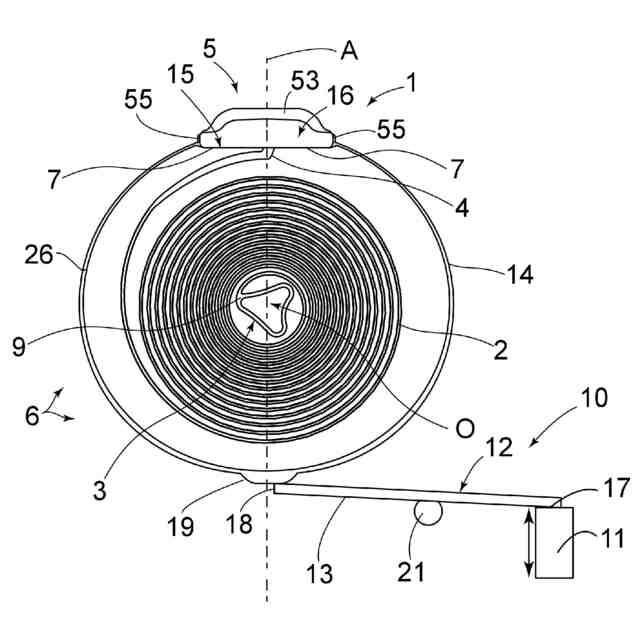

【選択図】図1
特許請求の範囲【請求項１】
特に測時器調速部材のためのひげぜんまいであって、前記ひげぜんまい（１）は、自軸回りに複数回巻回する可撓性ストリップ（２）を備え、前記ストリップ（２）は、予め規定された剛性を有し、前記ひげぜんまい（１）は、前記ストリップ（２）の剛性を調節する手段を備え、前記ひげぜんまい（１）は、前記調節手段を作動する作動手段（１０）を備える、ひげぜんまいにおいて、前記作動手段（１０）は、周囲温度に応じて前記調節手段を作動することを特徴とする、ひげぜんまい。
続きを表示（約 930 文字）【請求項２】
前記作動手段（１０）は、周囲温度に応じて変形し得る要素（１１）を備えることを特徴とする、請求項１に記載のひげぜんまい。
【請求項３】
前記変形可能要素（１１）は、温度に敏感な材料を備えることを特徴とする、請求項２に記載のひげぜんまい。
【請求項４】

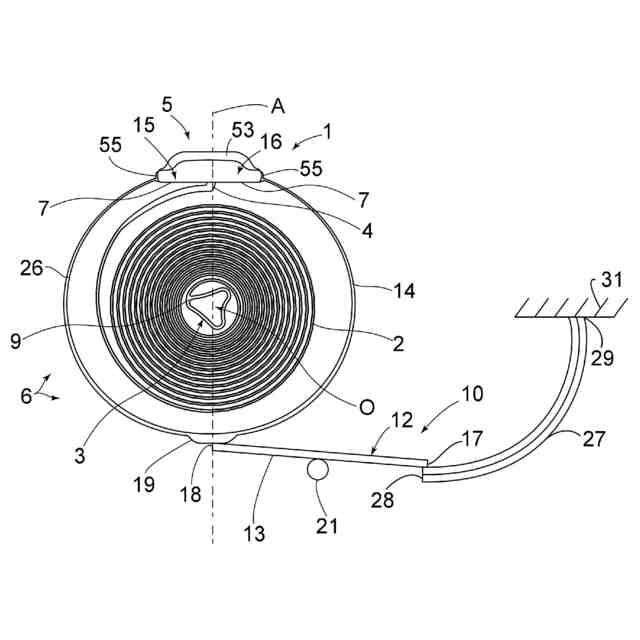

前記変形可能要素（１１）は、バイメタル付加物を備えることを特徴とする、請求項２に記載のひげぜんまい。
【請求項５】

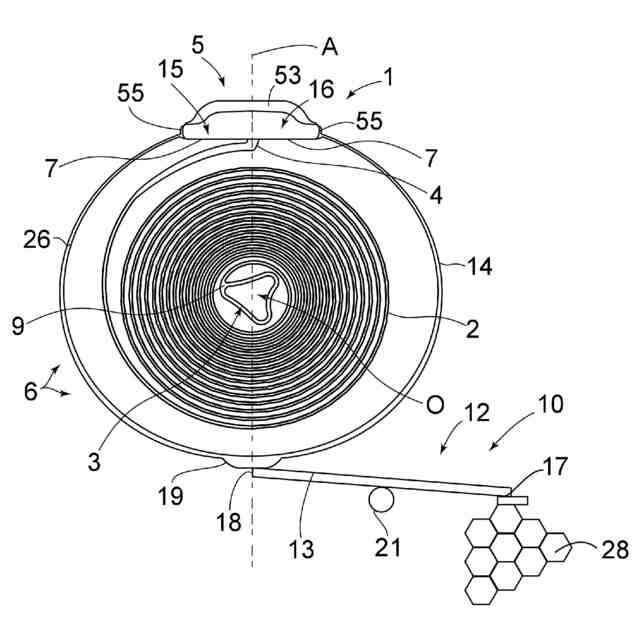

前記変形可能要素（１１）は、微細構造体又はナノ構造体を備えることを特徴とする、請求項２に記載のひげぜんまい。
【請求項６】
前記作動手段（１０）は、支持体（１２）を備え、前記支持体（１２）は、前記変形可能要素（１１）によって移動し得、前記変形可能要素（１１）の変形に応じて、前記支持体（１２）を複数の位置に移動させることを特徴とする、請求項２に記載のひげぜんまい。
【請求項７】
前記調節手段は、前記ストリップ（２）と直列に配置される可撓性要素（５）を備え、前記可撓性要素（５）は、前記ストリップ（２）に更なる剛性を加えるように前記ストリップ（２）の端部（４、９）を固定支持器（５３）に接続し、前記可撓性要素（５）は、好ましくは、前記ストリップ（２）の剛性を超える剛性を有することを特徴とする、請求項２に記載のひげぜんまい。
【請求項８】
前記調節手段は、前記可撓性要素（５）の剛性を変化させるように、可変力又はトルクを前記可撓性要素（５）に印加する応力印加手段（６）を備えることを特徴とする、請求項７に記載のひげぜんまい。
【請求項９】
前記支持体（１２）は、前記応力印加手段（６）と接触することを特徴とする、請求項８に記載のひげぜんまい。
【請求項１０】
前記支持体（１１）は、棒材（１３）を備え、前記棒材（１３）は、前記変形可能要素（１２）上に組み付けられる第１の端部（１７）と、前記応力印加手段（６）上に組み付けられる第２の端部（１８）とを備えることを特徴とする、請求項９に記載のひげぜんまい。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

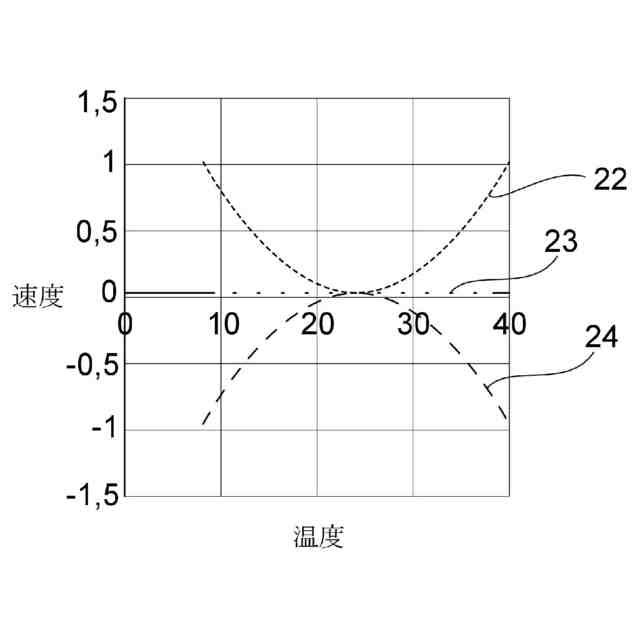

本発明は、測時器調速部材のためのひげぜんまいに関し、ひげぜんまいは、温度に依存する調節手段を備える。本発明は、そのようなひげぜんまいを備える測時器調速部材に更に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
大部分の機械式時計において、針（例えば、分針及び時針）の回転に必要なエネルギーは、香箱内に蓄えられ、次に、ひげぜんまい－てん輪システムによって送出され、ひげぜんまい－てん輪システムは、てん輪と呼ばれるはずみ車を備え、てん輪は、ひげぜんまいと呼ばれる渦巻き形に巻回するストリップの形態のばねと組み合わせられる。
【０００３】
ひげぜんまいの内側端部は、てん輪と共にひげぜんまいを回転させる天真に取り付けられ、ひげぜんまいの外側端部は、ひげ持に取り付けられ、ひげ持は、ひげ持受上に組み付けられ、ひげ持受自体は、固定栓に厳密に接続される。
【０００４】
脱進機構によって、てん輪の回転が維持され、てん輪の振動が計数され、脱進機構は、低振幅の振動運動によって駆動されるアンクル・レバーを備え、アンクル・レバーは、がんぎ車の歯と係合する２本のアンクルを備える。がんぎ車がこのように係合すると、がんぎ車を段階的に回転させ、がんぎ車の回転数は、アンクル・レバーの振動数によって決定される。アンクル・レバー自体は、ひげぜんまい－てん輪の振動数に設定される。
【０００５】
従来の脱進機構において、振動数は、約４Ｈｚ、又は約２８，８００振動／時（Ｖ／ｈ）である。優れた時計製造業者の目的の１つは、てん輪の振動の等時性及び規則性（又はてん輪の速度の安定性）を保証することである。
【０００６】
てん輪の速度は、ひげぜんまいの有効長を調節することによって、公知の様式で調速し得、ひげぜんまいの有効長は、ひげぜんまいの内側端部と計数点との間の曲線の長さとして規定され、ひげぜんまいの外側端部の近傍に位置し、典型的には、緩急針システム上に組み付けられるキーによって支持される一対の停止部によって規定される。
【０００７】
動作中、この緩急針システムは、ひげぜんまいの軸回りに回転することはできない。しかし、緩急針システムの角度位置は、人の介入によって、例えば、ねじ回しを使用して、緩急針システム上でカムのように作用する偏心器を枢動させることによって微調整し得る。
【０００８】
栓と、緩急針システムと、キーと、ひげ持受と、ひげ持と、天真と、ぜんまいと、てん輪とを備える組立体は、一般に、「調速部材」と呼ばれる。調速部材の例は、共に時計製造業者のＥＴＡが出願した国際公開第２０１６／１９２９５７号及び欧州特許出願公開第２８７６５０４号明細書において示される。
【０００９】
ひげぜんまいの端部が取り付けられるひげ持受を有する緩急針システムがあり、緩急針システムのキーは、ひげぜんまいが２つの停止部の間を移動可能であるような遊びを残す。しかし、時刻測定特性、特に、振幅に応じて変化する非等時性は、緩急針のキーの遊びにかなり敏感に反応し、この遊びは正確に制御することが困難である。
【００１０】
いくつかのデバイスにおいて、特にひげぜんまいが動作中の際の遊びをなくすため、停止部を調節してひげぜんまいを留め得る。この場合、まず、緩急針のキーの移動によって調速し、次に、ひげぜんまいをキーに留める。しかし、ひげぜんまいを緩急針のキーに留めると、ひげぜんまいに応力がかかり、特に巻線の中心がずれるために時刻測定に誤差をもたらす危険がある。更に、遊びを除くことにより速度も変化させ、また、一旦ひげぜんまいを留めると、速度の微調整を完成させるためにひげぜんまいに沿って緩急針のキーを移動させることはもはやできない。
（【００１１】以降は省略されています）
