公開番号2025098610
公報種別公開特許公報(A)
公開日2025-07-02
出願番号2023214856
出願日2023-12-20
発明の名称鋼材の接続構造及び建築物
出願人積水ハウス株式会社
代理人個人,個人
主分類E04B 1/58 20060101AFI20250625BHJP(建築物)
要約【課題】柱が局部座屈しにくくなる鋼材の接続構造及び建築物を提供する。

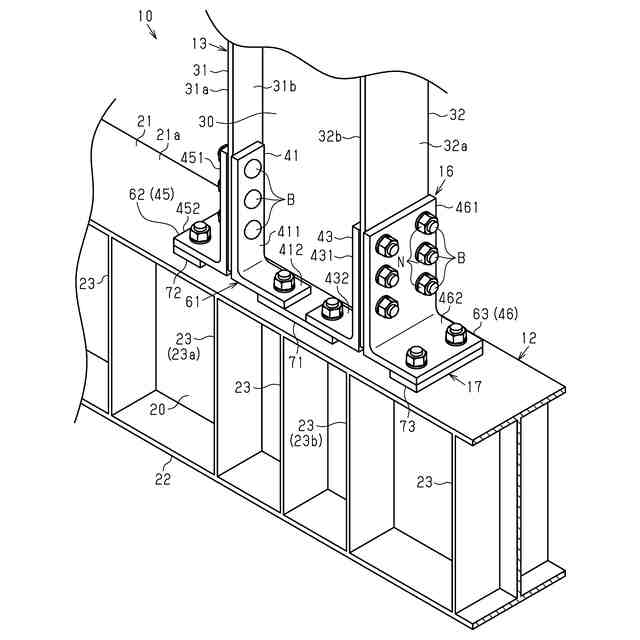

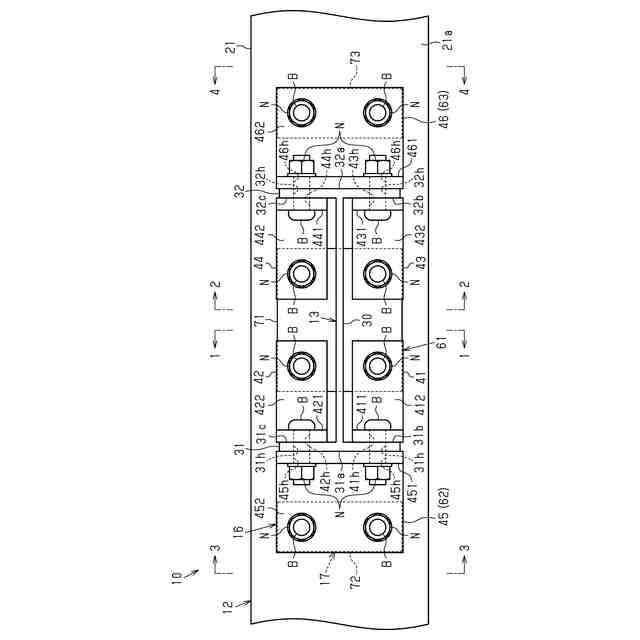

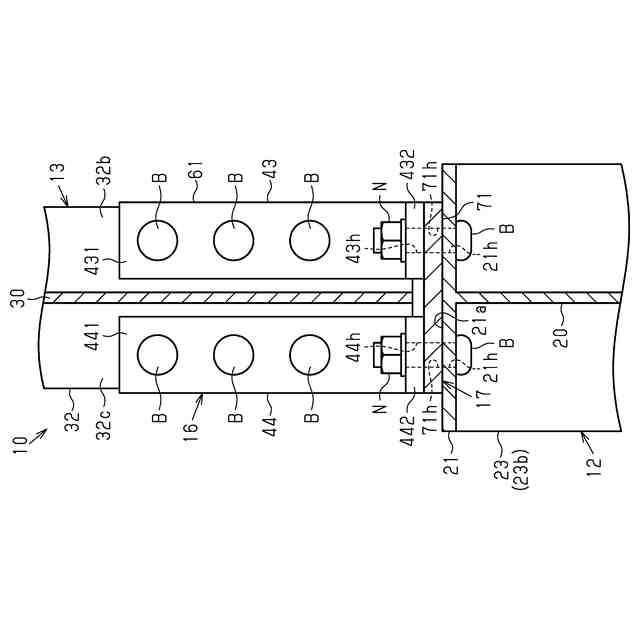

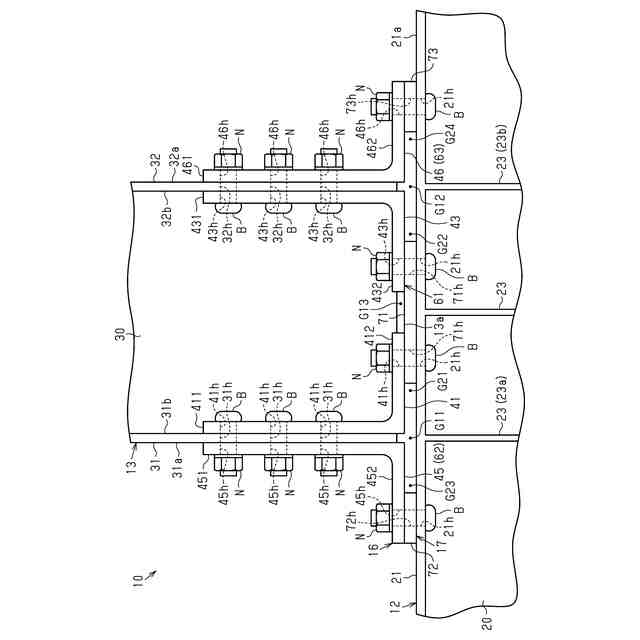

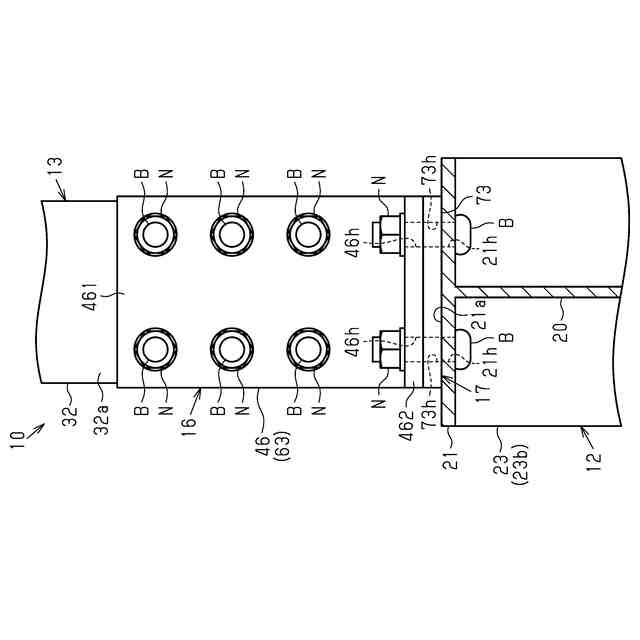

【解決手段】鋼材の接続構造10は、水平方向に沿うように延びる鋼製の梁12と、鉛直方向に沿うように延びる鋼製の柱13と、接続部材16と、スペーサ17とを備えている。梁12は、梁ウェブ20と、第1梁フランジ21と、第2梁フランジとを有している。柱13は、柱ウェブ30と、第1柱フランジ31と、第2柱フランジ32とを有している。接続部材16は、第1梁フランジ21と柱13とを接続している。スペーサ17は、接続部材16と第1梁フランジ21との間に配置されている。第1梁フランジ21と第1柱フランジ31との間には、第1主隙間G11が設けられている。第1梁フランジ21と第2柱フランジ32との間には、第2主隙間G12が設けられている。
【選択図】図3
特許請求の範囲【請求項１】
鋼材の接続構造であって、
横架材ウェブ、第１横架材フランジ、及び第２横架材フランジを有し、水平方向に沿うように延びる鋼製の横架材と、
柱ウェブ、第１柱フランジ、及び第２柱フランジを有し、鉛直方向に沿うように延びる鋼製の柱と、
前記第１横架材フランジと前記柱とを接続する接続部材と、
前記接続部材と前記第１横架材フランジとの間に配置されるスペーサと、
を備え、
前記第１横架材フランジと前記第１柱フランジとの間には第１主隙間が設けられ、
前記第１横架材フランジと前記第２柱フランジとの間には第２主隙間が設けられている
鋼材の接続構造。
続きを表示（約 1,900 文字）【請求項２】
前記接続部材は、
前記第１柱フランジの内面であって前記柱ウェブよりも一方側に位置する第１内面に沿って延びる第１縦部分、及び前記第１縦部分に対して直交するとともに前記第１横架材フランジに沿って延びる第１横部分を有する第１アングルと、
前記第１柱フランジの内面であって前記柱ウェブよりも他方側に位置する第２内面に沿って延びる第２縦部分、及び前記第２縦部分に対して直交するとともに前記第１横架材フランジに沿って延びる第２横部分を有する第２アングルと、
前記第２柱フランジの内面であって前記柱ウェブよりも一方側に位置する第３内面に沿って延びる第３縦部分、及び前記第３縦部分に対して直交するとともに前記第１横架材フランジに沿って延びる第３横部分を有する第３アングルと、
前記第２柱フランジの内面であって前記柱ウェブよりも他方側に位置する第４内面に沿って延びる第４縦部分、及び前記第４縦部分に対して直交するとともに前記第１横架材フランジに沿って延びる第４横部分を有する第４アングルと、
前記第１柱フランジの第１外面に沿って延びる第５縦部分、及び前記第５縦部分に対して直交するとともに前記第１横架材フランジに沿って延びる第５横部分を有する第５アングルと、
前記第２柱フランジの第２外面に沿って延びる第６縦部分、及び前記第６縦部分に対して直交するとともに前記第１横架材フランジに沿って延びる第６横部分を有する第６アングルと、
を有する請求項１に記載の鋼材の接続構造。
【請求項３】
前記接続部材は、前記柱の延在方向の端部が溶接されるプレート部材であり、
前記接続部材には、前記柱ウェブの厚さ方向において前記柱ウェブの両側に位置するとともに前記柱ウェブに沿って延びる一対のスリットが設けられている請求項１に記載の鋼材の接続構造。
【請求項４】
前記接続部材は、
前記横架材の延在方向において前記第１柱フランジと前記第２柱フランジとの間に位置する第１接続部と、
前記横架材の延在方向において前記第１柱フランジを挟んで前記柱ウェブとは反対側に位置する第２接続部と、
前記横架材の延在方向において前記第２柱フランジを挟んで前記柱ウェブとは反対側に位置する第３接続部と、
を有し、
前記スペーサは、
前記第１接続部と前記第１横架材フランジとの間に配置される第１スペーサ部材と、
前記第２接続部と前記第１横架材フランジとの間に配置される第２スペーサ部材と、
前記第３接続部と前記第１横架材フランジとの間に配置される第３スペーサ部材と、
を有し、
前記第１接続部と前記第１横架材フランジとの間には、前記第１主隙間と連通する第１副隙間と、前記第２主隙間と連通する第２副隙間とが設けられ、
前記第２接続部と前記第１横架材フランジとの間には、前記第１主隙間と連通する第３副隙間が設けられ、
前記第３接続部と前記第１横架材フランジとの間には、前記第２主隙間と連通する第４副隙間が設けられている請求項１に記載の鋼材の接続構造。
【請求項５】
前記横架材は、前記横架材ウェブに設けられるとともに前記第１横架材フランジと前記第２横架材フランジとを連結するスチフナをさらに有する請求項１に記載の鋼材の接続構造。
【請求項６】
前記横架材は、
前記第１柱フランジと鉛直方向に重なる前記スチフナとしての第１スチフナと、
前記第２柱フランジと鉛直方向に重なる前記スチフナとしての第２スチフナと、
を有する請求項５に記載の鋼材の接続構造。
【請求項７】
請求項１～６の何れか一項に記載の鋼材の接続構造を有する建築物。
【請求項８】

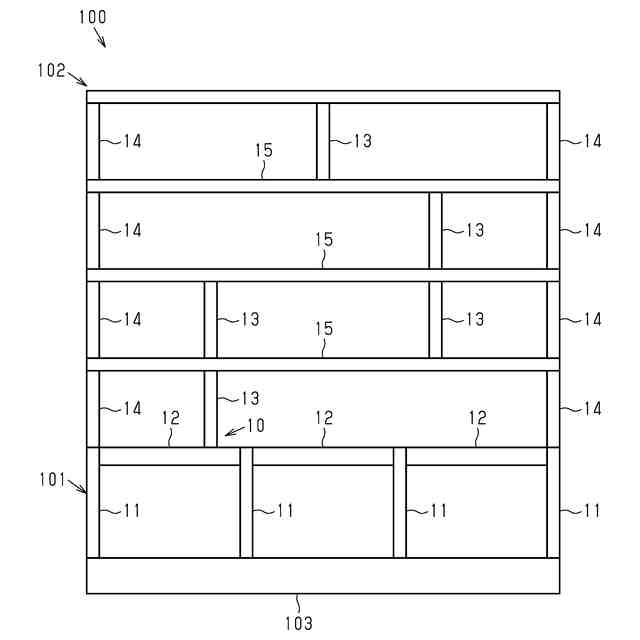

第１柱及び第１梁を有する第１躯体構造体と、
第２柱及び第２梁を有し、前記第１躯体構造体の上に設けられる第２躯体構造体と、
を備え、
前記第１躯体構造体は、前記第１柱と前記第１梁とが交差する部分において前記第１柱が前記第１梁よりも優先して通されている柱勝ちラーメン構造であり、
前記第２躯体構造体は、前記第２柱と前記第２梁とが交差する部分において前記第２梁が前記第２柱よりも優先して通されている梁勝ちラーメン構造であり、
前記横架材は前記第１梁であり、前記柱は前記第２柱である請求項７に記載の建築物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、鋼材の接続構造及び建築物に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
特許文献１では、鋼製の横架材と鋼製の柱とが接続部材によって接続されている。横架材は、例えば、梁である。梁は、Ｈ形鋼によって構成されている。柱は、Ｈ形鋼によって構成されている。接続部材は、例えば、スプリットティである。スプリットティは、水平方向に延びる底片部と、鉛直方向に延びる立片部とを有している。スプリットティは、底片部全体が梁のフランジに接触するとともに立片部全体が柱のフランジに接触する状態で梁と柱とを接続している。
【先行技術文献】
【特許文献】
【０００３】
特開平７－２６８８８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
地震等により、柱が局部座屈することがある。柱が局部座屈すると、柱の耐力が急激に低下するため好ましくない。
【課題を解決するための手段】
【０００５】
（１）上記課題を解決する鋼材の接続構造は、横架材ウェブ、第１横架材フランジ、及び第２横架材フランジを有し、水平方向に沿うように延びる鋼製の横架材と、柱ウェブ、第１柱フランジ、及び第２柱フランジを有し、鉛直方向に沿うように延びる鋼製の柱と、前記第１横架材フランジと前記柱とを接続する接続部材と、前記接続部材と前記第１横架材フランジとの間に配置されるスペーサと、を備え、前記第１横架材フランジと前記第１柱フランジとの間には第１主隙間が設けられ、前記第１横架材フランジと前記第２柱フランジとの間には第２主隙間が設けられている。
【０００６】
この構成によれば、第１主隙間及び第２主隙間により、柱に荷重が加わりにくくなる。また、接続部材は、柱よりも先に全塑性状態になる。したがって、柱が局部座屈しにくくなる。
【０００７】
（２）上記（１）の鋼材の接続構造において、前記接続部材は、前記第１柱フランジの内面であって前記柱ウェブよりも一方側に位置する第１内面に沿って延びる第１縦部分、及び前記第１縦部分に対して直交するとともに前記第１横架材フランジに沿って延びる第１横部分を有する第１アングルと、前記第１柱フランジの内面であって前記柱ウェブよりも他方側に位置する第２内面に沿って延びる第２縦部分、及び前記第２縦部分に対して直交するとともに前記第１横架材フランジに沿って延びる第２横部分を有する第２アングルと、前記第２柱フランジの内面であって前記柱ウェブよりも一方側に位置する第３内面に沿って延びる第３縦部分、及び前記第３縦部分に対して直交するとともに前記第１横架材フランジに沿って延びる第３横部分を有する第３アングルと、前記第２柱フランジの内面であって前記柱ウェブよりも他方側に位置する第４内面に沿って延びる第４縦部分、及び前記第４縦部分に対して直交するとともに前記第１横架材フランジに沿って延びる第４横部分を有する第４アングルと、前記第１柱フランジの第１外面に沿って延びる第５縦部分、及び前記第５縦部分に対して直交するとともに前記第１横架材フランジに沿って延びる第５横部分を有する第５アングルと、前記第２柱フランジの第２外面に沿って延びる第６縦部分、及び前記第６縦部分に対して直交するとともに前記第１横架材フランジに沿って延びる第６横部分を有する第６アングルと、を有する。
この構成によれば、Ｌ字状である各アングルは、靭性のある変形をすることができる。したがって、アングルが変形する際に急激に耐力が低下することを回避できる。
【０００８】

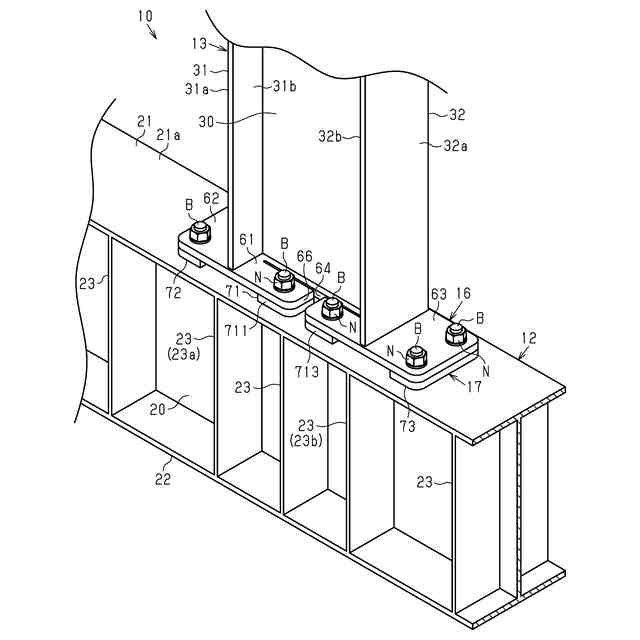

（３）上記（１）の鋼材の接続構造において、前記接続部材は、前記柱の延在方向の端部が溶接されるプレート部材であり、前記接続部材には、前記柱ウェブの厚さ方向において前記柱ウェブの両側に位置するとともに前記柱ウェブに沿って延びる一対のスリットが設けられている。
【０００９】
この構成によれば、一対のスリットにより、接続部材における一対のスリットの内側に位置する部分、すなわち柱ウェブが溶接された部分と、接続部材における一対のスリットよりも外側に位置する部分とが離されている。このため、柱ウェブに荷重が加わりにくくなる。したがって、柱の変形をより抑制できる。
さらに、接続部材が複数のアングルを有する場合と比較して、接続部材の部品点数が減る。したがって、施工が容易になるとともにコストを削減できる。
【００１０】
（４）上記（１）～（３）の何れか１つの鋼材の接続構造において、前記接続部材は、前記横架材の延在方向において前記第１柱フランジと前記第２柱フランジとの間に位置する第１接続部と、前記横架材の延在方向において前記第１柱フランジを挟んで前記柱ウェブとは反対側に位置する第２接続部と、前記横架材の延在方向において前記第２柱フランジを挟んで前記柱ウェブとは反対側に位置する第３接続部と、を有し、前記スペーサは、前記第１接続部と前記第１横架材フランジとの間に配置される第１スペーサ部材と、前記第２接続部と前記第１横架材フランジとの間に配置される第２スペーサ部材と、前記第３接続部と前記第１横架材フランジとの間に配置される第３スペーサ部材と、を有し、前記第１接続部と前記第１横架材フランジとの間には、前記第１主隙間と連通する第１副隙間と、前記第２主隙間と連通する第２副隙間とが設けられ、前記第２接続部と前記第１横架材フランジとの間には、前記第１主隙間と連通する第３副隙間が設けられ、前記第３接続部と前記第１横架材フランジとの間には、前記第２主隙間と連通する第４副隙間が設けられている。
（【００１１】以降は省略されています）
