公開番号2025115051
公報種別公開特許公報(A)
公開日2025-08-06
出願番号2024009365
出願日2024-01-25
発明の名称建築物
出願人積水ハウス株式会社
代理人個人,個人
主分類E04B 1/18 20060101AFI20250730BHJP(建築物)
要約【課題】室内に柱を好適に配置できる建築物を提供する。
【解決手段】建築物1であって、第1外壁12と、第1外壁12に対向する第2外壁13と、第1外壁12と第2外壁13とを繋ぐ第3外壁14と、第3外壁14から室内に向かって延びる複数の第1袖壁15と、を備え、複数の第1袖壁15のうちの少なくとも1つには、ラーメン柱としての第1柱22が配置される。

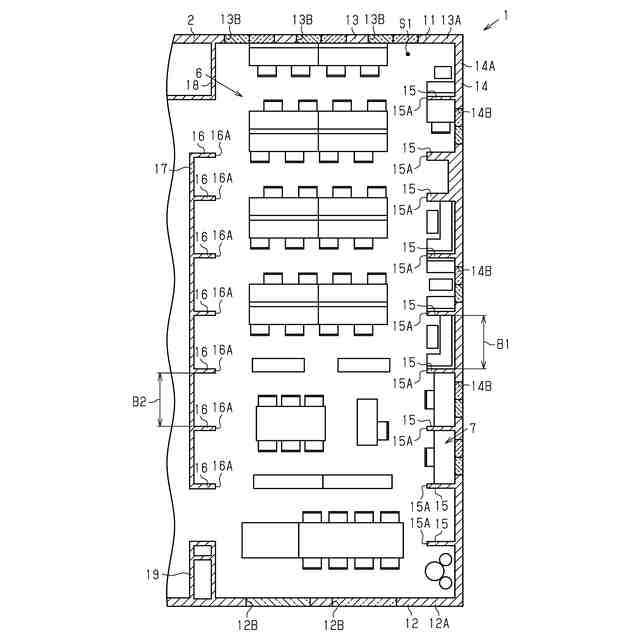

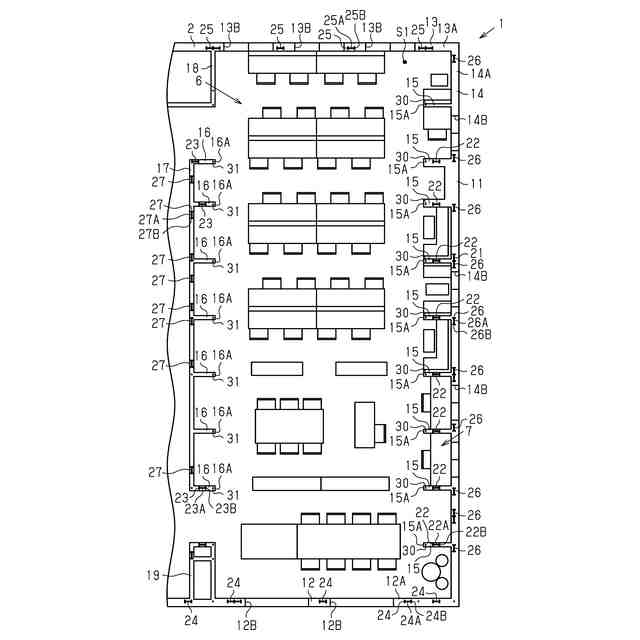

【選択図】図4
特許請求の範囲【請求項１】
建築物であって、

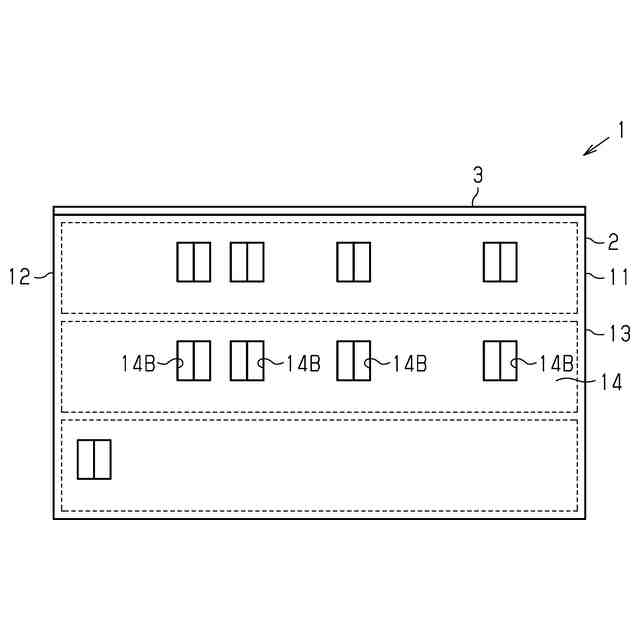

第１外壁と、
前記第１外壁に対向する第２外壁と、
前記第１外壁と前記第２外壁とを繋ぐ第３外壁と、

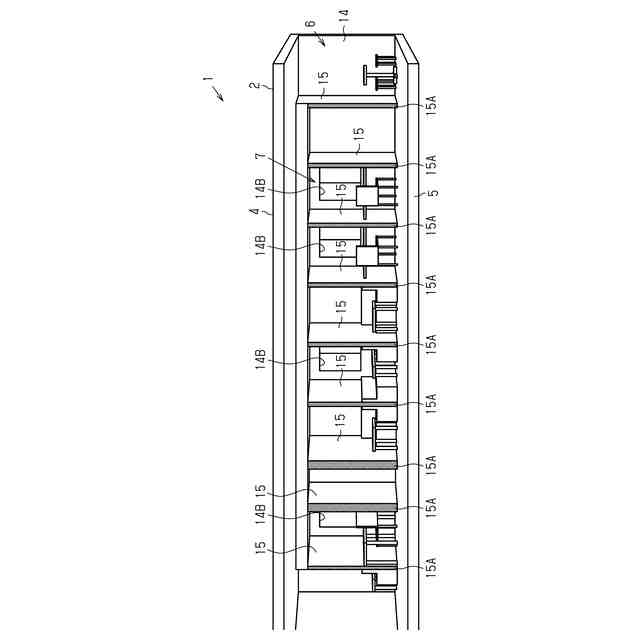

前記第３外壁から室内に向かって延びる複数の第１袖壁と、を備え、
前記複数の第１袖壁のうちの少なくとも１つには、ラーメン柱としての第１柱が配置される、
建築物。
続きを表示（約 1,300 文字）【請求項２】

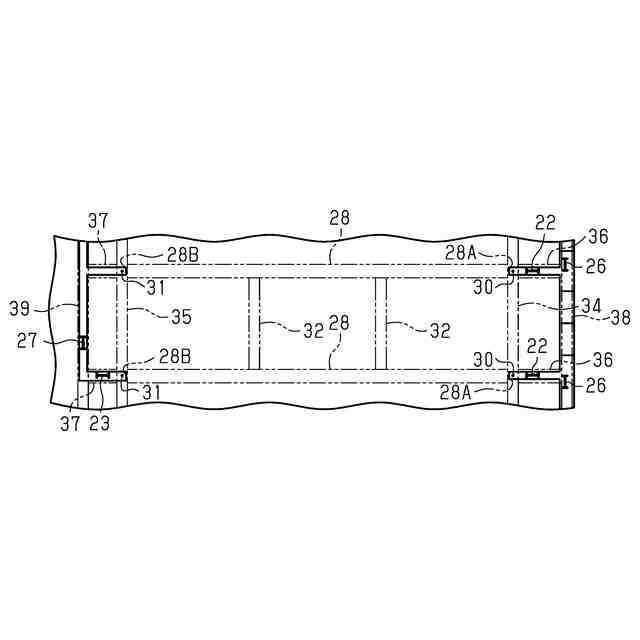

天井部を備え、
前記天井部には、前記第１外壁と前記第２外壁とに平行に複数の第１梁が配置され、
前記複数の第１梁のうちの少なくとも１つの第１端は、第１支持柱によって支持され、
前記複数の第１梁のうちの少なくとも１つの第２端は、室内において前記第３外壁と反対の位置に配置される第２支持柱によって支持される、
請求項１に記載の建築物。
【請求項３】
前記第１外壁と前記第２外壁と前記第３外壁とに囲まれる第１部屋を備え、
前記第１外壁において前記第１部屋に面する第１部分には、ラーメン柱としての複数の第３柱が配置され、
前記第２外壁において前記第１部屋に面する第２部分には、ラーメン柱としての複数の第４柱が配置され、
前記第３外壁において前記第１部屋に面する第３部分には、ラーメン柱としての複数の第５柱が配置され、
前記第１柱、前記第３柱、前記第４柱、および、前記第５柱それぞれは、強軸方向が前記第１外壁に沿う第１向きおよび前記第３外壁に沿う第２向きのいずれかの向きに配置され、
前記第１柱、前記第３柱、前記第４柱、および、前記第５柱について、前記第１向きに配置される柱の数に対する前記第２向きに配置される数の比は、０．８以上、かつ、１．２以下である、
請求項２に記載の建築物。
【請求項４】
前記第１袖壁内の前記第１柱の向き、および、前記第１外壁内の前記第３柱の向きは、前記第１向きであり、
前記第１外壁には第１開口部が設けられ、かつ、前記第１外壁において前記第１開口部とは異なる部分に前記第３柱が配置される、
請求項３に記載の建築物。
【請求項５】
前記複数の第１袖壁のそれぞれは、前記第３外壁から前記第１袖壁の第１端面までの第１寸法を有し、
前記第１寸法は、０．５ｍ以上、かつ、２ｍ以下である、
請求項１に記載の建築物。
【請求項６】
前記複数の第１梁のそれぞれは、前記第１端から前記第２端までの第２寸法を有し、
前記第２寸法は、５ｍ以上、かつ、７．５ｍ以下である、
請求項２に記載の建築物。
【請求項７】
前記複数の第１袖壁の第１端面は、前記第１外壁、前記第２外壁、および、前記第３外壁の少なくとも１つの内面とは異なる模様が施される、
請求項１に記載の建築物。
【請求項８】
前記第３外壁と２つの第１袖壁とによって囲まれる複数の第１室を備える、
請求項１に記載の建築物。
【請求項９】
前記複数の第１室のうちの少なくとも１つの奥行長は、前記複数の第１室のうちの他の第１室の奥行長とは異なる、
請求項８に記載の建築物。
【請求項１０】
前記複数の第１室の天井高さは、前記建築物の前記複数の第１室とは異なる部分の天井高さよりも低い、
請求項８に記載の建築物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、建築物に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１に開示されるように、梁勝ちラーメン構造を有する建築物が知られている。特許文献１には、梁勝ちラーメン構造の勾配屋根三階建て住宅が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－７３５８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、梁勝ちラーメン構造を有する建築物において、オフィスのような大きな空間を構成する場合、外壁に設けられるラーメン柱のみでは、構造的にラーメン柱が足りないおそれがある。しかしながら、追加で室内にラーメン柱を配置する場合、ラーメン柱が居住空間に影響を与えるおそれがある。
【課題を解決するための手段】
【０００５】
（１）上記課題を解決する建築物は、建築物であって、第１外壁と、前記第１外壁に対向する第２外壁と、前記第１外壁と前記第２外壁とを繋ぐ第３外壁と、前記第３外壁から室内に向かって延びる複数の第１袖壁と、を備え、前記複数の第１袖壁のうちの少なくとも１つには、ラーメン柱としての第１柱が配置される。この構成によれば、建築物は、室内にラーメン柱としての第１柱を好適に配置できる。
【０００６】
（２）上記（１）の建築物において、天井部を備え、前記天井部には、前記第１外壁と前記第２外壁とに平行に複数の第１梁が配置され、前記複数の第１梁のうちの少なくとも１つの第１端は、第１支持柱によって支持され、前記複数の第１梁のうちの少なくとも１つの第２端は、室内において前記第３外壁と反対の位置に配置される第２支持柱によって支持される。この構成によれば、建築物は、軸組の強度を向上できる。
【０００７】
（３）上記（１）または（２）の建築物において、前記第１外壁と前記第２外壁と前記第３外壁とに囲まれる第１部屋を備え、前記第１外壁において前記第１部屋に面する第１部分には、ラーメン柱としての複数の第３柱が配置され、前記第２外壁において前記第１部屋に面する第２部分には、ラーメン柱としての複数の第４柱が配置され、前記第３外壁において前記第１部屋に面する第３部分には、ラーメン柱としての複数の第５柱が配置され、前記第１柱、前記第３柱、前記第４柱、および、前記第５柱それぞれは、強軸方向が前記第１外壁に沿う第１向きおよび前記第３外壁に沿う第２向きのいずれかの向きに配置され、前記第１柱、前記第３柱、前記第４柱、および、前記第５柱について、前記第１向きに配置される柱の数に対する前記第２向きに配置される数の比は、０．８以上、かつ、１．２以下である。この構成によれば、建築物は、ラーメン柱としての、第１柱、第３柱、第４柱、および、第５柱によって、建築物の強度を向上させることができる。
【０００８】
（４）上記（３）の建築物において、前記第１袖壁内の前記第１柱の向き、および、前記第１外壁内の前記第３柱の向きは、前記第１向きであり、前記第１外壁には第１開口部が設けられ、かつ、前記第１外壁において前記第１開口部とは異なる部分に前記第３柱が配置される。この構成によれば、建築物は、第１外壁に第１開口部が設けられることによって、室内環境を向上できる。
【０００９】
（５）上記（１）から（４）のいずれか１つの建築物において、前記複数の第１袖壁のそれぞれは、前記第３外壁から前記第１袖壁の第１端面までの第１寸法を有し、前記第１寸法は、０．５ｍ以上、かつ、２ｍ以下である。この構成によれば、建築物は、好適な長さの第１袖壁を室内に配置できる。
【００１０】
（６）上記（２）から（４）のいずれか１つの建築物において、前記複数の第１梁のそれぞれは、前記第１端から前記第２端までの第２寸法を有し、前記第２寸法は、５ｍ以上、かつ、７．５ｍ以下である。この構成によれば、建築物は、室内空間を好適な広さにできる。
（【００１１】以降は省略されています）
