公開番号2025126580
公報種別公開特許公報(A)
公開日2025-08-29
出願番号2024022885
出願日2024-02-19
発明の名称屋根構造
出願人日鉄建材株式会社
代理人個人
主分類E04D 3/35 20060101AFI20250822BHJP(建築物)
要約【課題】耐火性能を向上できる屋根構造を提供する。
【解決手段】実施形態における屋根構造100は、デッキプレート2を用いた屋根構造100であって、デッキプレート2の上に敷き並べられた野地板31を高さ方向に複数積み重ねた積層部3を備える。積層部3は、高さ方向で隣接する野地板31の突合せ目地32、32同士がずれて配置される。屋根構造100は、積層部3を貫通してデッキプレート2に接合するための接合部材6を更に備えてもよい。屋根構造100は、積層部3の上に設けられる断熱材4を更に備えてもよい。
【選択図】図2
特許請求の範囲【請求項１】
デッキプレートを用いた屋根構造であって、
デッキプレートの上に敷き並べられた野地板を高さ方向に複数積み重ねた積層部を備え、
前記積層部は、高さ方向で隣接する前記野地板の突合せ目地同士がずれて配置されること
を特徴とする屋根構造。
続きを表示（約 140 文字）【請求項２】
前記積層部を貫通して前記デッキプレートに接合するための接合部材を更に備えること
を特徴とする請求項１記載の屋根構造。
【請求項３】
前記積層部の上に設けられる断熱材を更に備えること
を特徴とする請求項１又は２記載の屋根構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、デッキプレートを用いた屋根構造に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
デッキプレートを用いた屋根構造では、耐火性能を確保するために、デッキプレートの上に耐火野地板を設ける場合がある。
【０００３】
特許文献１には、梁若しくは母屋上に固定されたデッキプレート上に、野地板、断熱材および防水材が順次積層された屋根構造において、野地板は、硬質木毛セメント板からなり、断熱材は、５０ｍｍ超の厚さを有する屋根構造が開示される。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－９２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
野地板は、縦横の寸法が９１０ｍｍ×１８２０ｍｍ等と予め定められた規格品であることから、野地板をデッキプレートの上に敷き並べる際には、野地板同士を突き合せた目地が生じる。この点、特許文献１の開示技術では、デッキプレートの上に野地板が１層敷き並べられる。このため、火災時に野地板が熱で収縮し、野地板を敷き並べた際の目地が開くおそれがある。野地板の上に断熱材や防水シートなどが設けられていた場合、野地板の隙間から火災による炎や熱が断熱材や防水シートに直撃し、各部材の温度が急上昇するおそれがある。その結果、各部材の破壊に繋がり、期待された耐火性能を発揮できないおそれがある。
【０００６】
そこで、本発明は、上述した事情に鑑みて案出されたものであり、その目的とするところは、耐火性能を向上できる屋根構造を提供することにある。
【課題を解決するための手段】
【０００７】
本発明に係る屋根構造は、デッキプレートを用いた屋根構造であって、デッキプレートの上に敷き並べられた野地板を高さ方向に複数積み重ねた積層部を備え、前記積層部は、隣接する前記野地板の突合せ目地同士が高さ方向でずれて配置されることを特徴とする。
【発明の効果】
【０００８】
本発明によれば、デッキプレートの上に野地板を高さ方向に複数段に積み重ねた積層部を備え、積層部は、高さ方向で隣接する野地板の突合せ目地同士がずれて配置される。これにより、第１層目の野地板の突合せ目地が開いてしまった場合であっても、第１層目の上側の第２層目の野地板により断熱材に火災による炎や熱が直撃するのを回避できる。このため、耐火性能を向上できる。
【図面の簡単な説明】
【０００９】

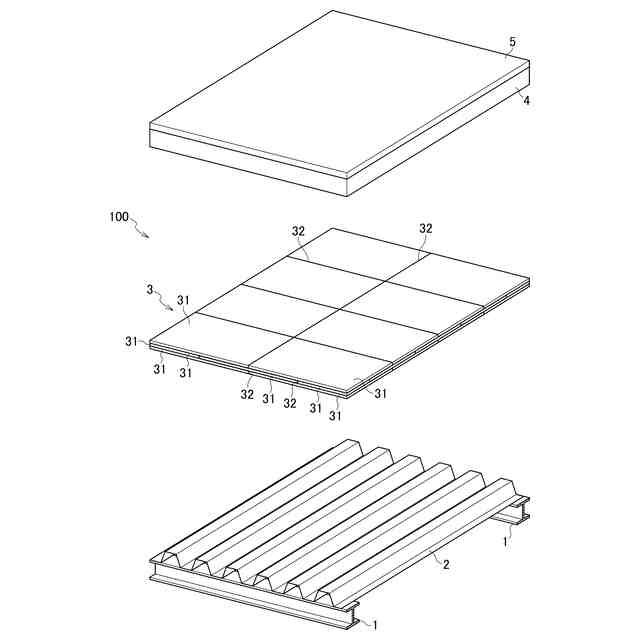

図１は、実施形態における屋根構造の一例を分解して示す斜視図である。

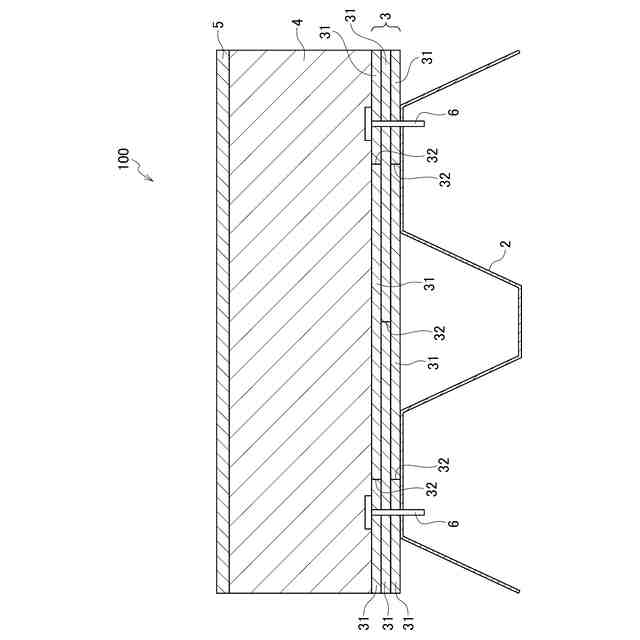

図２は、実施形態における屋根構造の一例を示す側面図である。

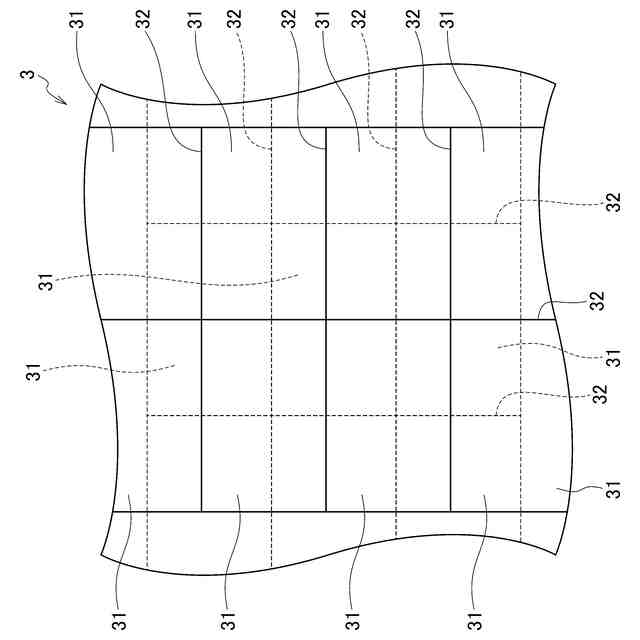

図３は、実施形態における屋根構造の積層部の一例を示す平面図である。
【発明を実施するための形態】
【００１０】
以下、本発明を適用した屋根構造を実施するための形態について、図面を参照しながら詳細に説明する。
（【００１１】以降は省略されています）
