公開番号2025097435
公報種別公開特許公報(A)
公開日2025-07-01
出願番号2023213636
出願日2023-12-19
発明の名称スポットライト
出願人丸茂電機株式会社
代理人弁理士法人英知国際特許商標事務所
主分類F21S 2/00 20160101AFI20250624BHJP(照明)
要約【課題】
灯具の大きさをコンパクトにしつつも、使用状況に影響されることなく、冷却効果を維持することのできるスポットライトを提供することを目的とする。
【解決手段】
LED光源装置と、前記LED光源装置を駆動する光源制御回路と、少なくとも前記LED光源装置及び前記光源制御回路を収納する筐体と、前記筐体からの光を集光して外部に出射する集光レンズと、電源コードが接続され、前記光源制御回路に電力を供給する電源回路を備え、前記電源回路は、前記筐体の上部に配置されていることを特徴とするスポットライトにより課題を解決した。
【選択図】図4
特許請求の範囲【請求項１】
ＬＥＤ光源装置と、
前記ＬＥＤ光源装置を駆動する光源制御回路と、
少なくとも前記ＬＥＤ光源装置及び前記光源制御回路を収納する筐体と、
前記筐体からの光を集光して外部に出射する集光レンズと、
電源コードが接続され、前記光源制御回路に電力を供給する電源回路を備え、
前記電源回路は、前記筐体の上部に配置されている
ことを特徴とするスポットライト。
続きを表示（約 390 文字）【請求項２】
前記光源制御回路は、前記筐体の下部に配置されている
ことを特徴とする請求項１に記載のスポットライト。
【請求項３】
前記ＬＥＤ光源装置は、その後方に配置される放熱器を有し、
前記放熱器は、前記筐体に収納されており、
さらに、冷却ファンを備え、
前記冷却ファンは、左右方向での吸排気により前記放熱器を冷却するように、前記筐体の左右の少なくとも一方側に配置されている
ことを特徴とする請求項１又は２に記載のスポットライト。
【請求項４】
前記冷却ファンは、前記筐体の左右両側に複数配置されている
ことを特徴とする請求項３に記載のスポットライト。
【請求項５】
前記筐体は、上下分割式のカバーにより構成されている
ことを特徴とする請求項１に記載のスポットライト。

発明の詳細な説明【技術分野】
【０００１】
本発明は、例えばテレビスタジオ、舞台、展示会場、宴会場などの各種演出空間において照明器具として用いられるスポットライトに関し、詳しくは、複数の発光ダイオード（ＬＥＤ）を光源とするスポットライトに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
ＬＥＤを光源とするスポットライトは、電源部と制御部が一体となった電源ボックスをスポットライト中心より下部に配置し、強制空冷による排熱方向が上となるものが多く存在している（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１１０９３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載のスポットライトでは、強制空冷による排熱方向が上となるところ、スポットライト自体は照射方向が上下に調整されるものであり、場合によって、大きく角度をつけて下方に振るような状況が発生し、排熱の向きと空冷の向きが揃わなくなることもある。このように、使用状況によっては放熱効果が低減することがあった。また、照明器具として装置からの明かり漏れを遮光する必要があることから、吸排気口をラビリンス構造にするといった工夫がされているものの、当該ラビリンス構造は放熱効果を阻害する構造といえ、放熱と遮光はトレードオフの関係にある。さらに、照射面を矩形に切り取るフレミングカッターの設けられたスポットライトについては、矩形の照射面を回転させる際に吊り下げアームと干渉させないために、電源ボックスを下方に張り出さず後方へ延ばすようにする等の工夫がされている。しかし、電源ボックスを後方に延ばすと、灯具長さが大きくなり、下方に大きく振れないという問題が生じる。
【０００５】
本発明は、このような問題に対処することを課題とするものであり、灯具の大きさをコンパクトにしつつも、使用状況に影響されることなく、冷却効果を維持することのできるスポットライトを提供することを目的とするものである。
【課題を解決するための手段】
【０００６】
前述の課題を解決するために、本発明によるスポットライトは、ＬＥＤ光源装置と、前記ＬＥＤ光源装置を駆動する光源制御回路と、少なくとも前記ＬＥＤ光源装置及び前記光源制御回路を収納する筐体と、前記筐体からの光を集光して外部に出射する集光レンズと、電源コードが接続され、前記光源制御回路に電力を供給する電源回路を備え、前記電源回路は、前記筐体の上部に配置されていることを特徴とする。
【図面の簡単な説明】
【０００７】

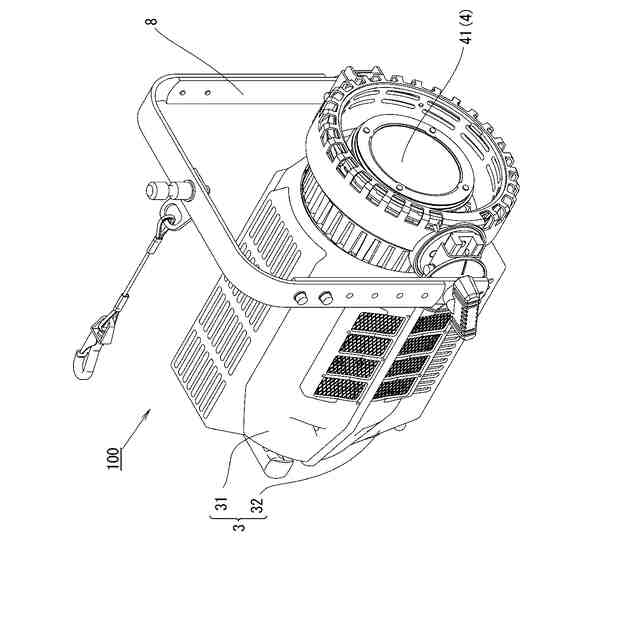

本発明の実施形態に係るスポットライトの右前方斜視図である。

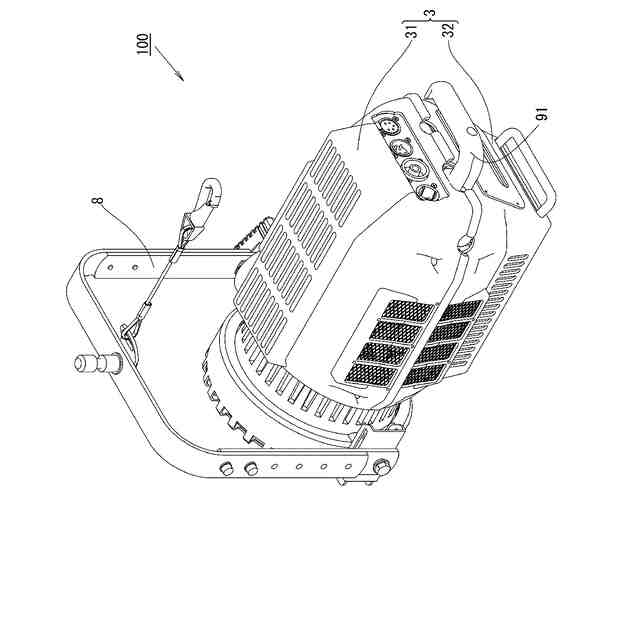

本発明の実施形態に係るスポットライトの左後方斜視図である。

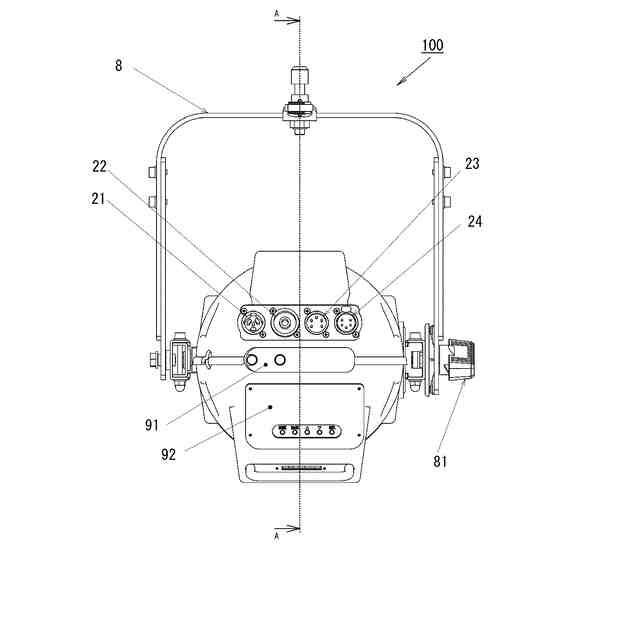

本発明の実施形態に係るスポットライトの背面図である。

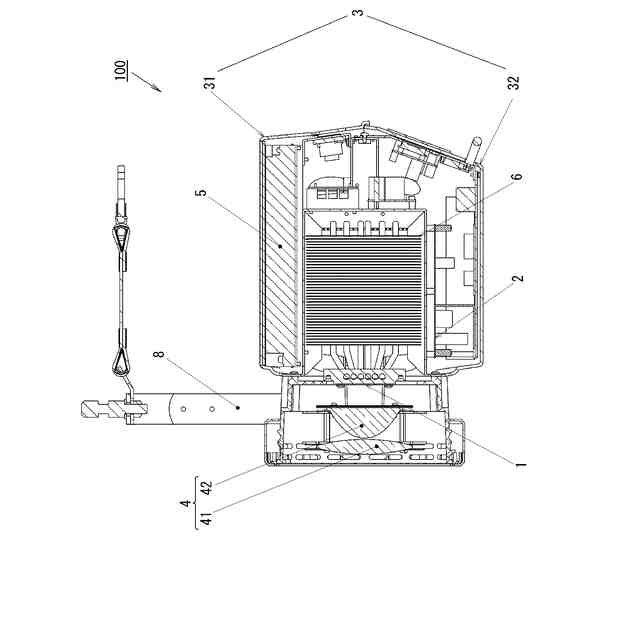

本発明の実施形態に係るスポットライトの側断面図であって、図３のＡＡ線断面図である。
本発明の実施形態に係るスポットライトにつき、筐体を外した状態の右前方斜視図である。
本発明の実施形態に係るスポットライトにつき、筐体を外した状態の左後方斜視図である。
【発明を実施するための形態】
【０００８】
以下、本発明に係るスポットライトの実施形態の一例を図面に基づいて説明するが、以下の図面は説明を目的に作成されたもので、分かりやすくするため、説明に不要な部材を意図的に図示していない場合がある。また、説明のため部材を意図的に大きくまたは小さく図示している場合があり、正確な縮尺を示す図面ではない。なお、以下の説明で、異なる図における同一符号は同一機能の部位を示しており、各図における重複説明は適宜省略する。
【０００９】
（全体構成）
図１は、本発明の実施形態に係るスポットライトの右前方斜視図であり、図２は、本発明の実施形態に係るスポットライトの左後方斜視図である。また、図３は、本発明の実施形態に係るスポットライトの背面図であり、図４は、本発明の実施形態に係るスポットライトの側断面図であって、図３のＡＡ線断面図である。
【００１０】
本発明の実施形態に係るスポットライト１００は、ＬＥＤ光源装置１と、ＬＥＤ光源装置を駆動する光源制御回路２と、ＡＣ入力コネクタ２１にて電源コードが接続され、光源制御回路２に電力を供給する電源回路５と、ＬＥＤ光源装置１、光源制御回路２及び電源回路５を収納する筐体３と、筐体３からの光を集光して外部に出射する集光レンズ４（第１集光レンズ４１、第２集光レンズ４２）とを備えている。
（【００１１】以降は省略されています）
