特許ウォッチ

公開番号2025097357
公報種別公開特許公報(A)
公開日2025-07-01
出願番号2023213505
出願日2023-12-19
発明の名称鋼板圧延方法、鋼板圧延システム、反り推定装置、及びプログラム
出願人株式会社神戸製鋼所
代理人個人,個人,個人
主分類B21B 37/28 20060101AFI20250624BHJP(本質的には材料の除去が行なわれない機械的金属加工;金属の打抜き)
要約【課題】鋼板の反りを抑制することが可能な鋼板圧延方法を提供する。
【解決手段】鋼板圧延方法は、圧延機により圧延された鋼板の、圧延方向における端部の側面形状を測定し、測定された端部の側面形状に基づいて、鋼板の反りを推定し、推定された鋼板の反りを抑制するように圧延条件を制御して、圧延機により鋼板を圧延する。

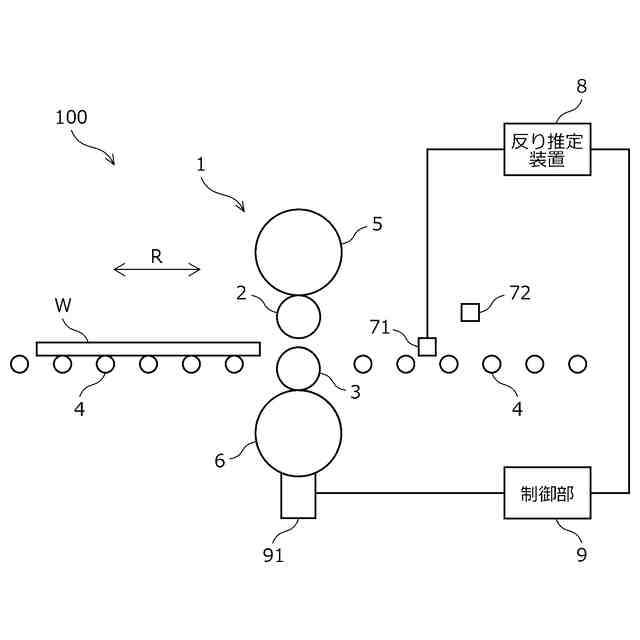

【選択図】図1
特許請求の範囲【請求項１】
圧延機の上下一対のワークロールにより圧延された鋼板の、圧延方向における端部の側面形状を測定し、
測定された前記端部の側面形状に基づいて、後の圧延で前記鋼板に生じる反りを推定し、
推定された前記反りを抑制するように圧延条件を制御して、前記圧延機により前記鋼板を圧延する、
鋼板圧延方法。
続きを表示（約 1,000 文字）【請求項２】
前記圧延条件の制御は、前記圧延機の下ワークロールによる前記鋼板のピックアップ制御である、
請求項１に記載の鋼板圧延方法。
【請求項３】
前記反りの推定では、前記端部の側面形状、並びに前記鋼板が圧延されたときのピックアップシフト及び圧延形状比に基づいて、前記鋼板の反り方向及び反り量を推定する、
請求項１に記載の鋼板圧延方法。
【請求項４】
前記反りの推定では、前記鋼板の上下面温度差を前記反りの推定に用いない、
請求項３に記載の鋼板圧延方法。
【請求項５】
前記反りの推定では、前記端部の側面形状における上部と下部の形状差に基づいて、前記反りを推定する、
請求項１に記載の鋼板圧延方法。
【請求項６】
前記端部の側面形状は、形状計測装置により抽出される、
請求項１に記載の鋼板圧延方法。
【請求項７】
前記鋼板の反りは、前記側面形状に設定される、前記鋼板の上面を延長した延長線、前記端部の先端を通る板厚方向に延びた先端線、及び前記端部の前記先端より上部の輪郭線に囲まれる上部領域の面積と、前記鋼板の下面を延長した延長線、前記先端線、及び前記端部の前記先端より下部の輪郭線に囲まれる下部領域の面積との差又は比に基づいて推定される、
請求項６に記載の鋼板圧延方法。
【請求項８】
前記鋼板の反りは、前記上部領域の面積と前記下部領域の面積の差を前記鋼板の板厚に応じて正規化した指標に基づいて推定される、
請求項７に記載の鋼板圧延方法。
【請求項９】
前記鋼板の反りは、前記上部領域の面積と前記下部領域の面積の差を前記鋼板の板厚の二乗で除した指標に基づいて推定される、
請求項７に記載の鋼板圧延方法。
【請求項１０】

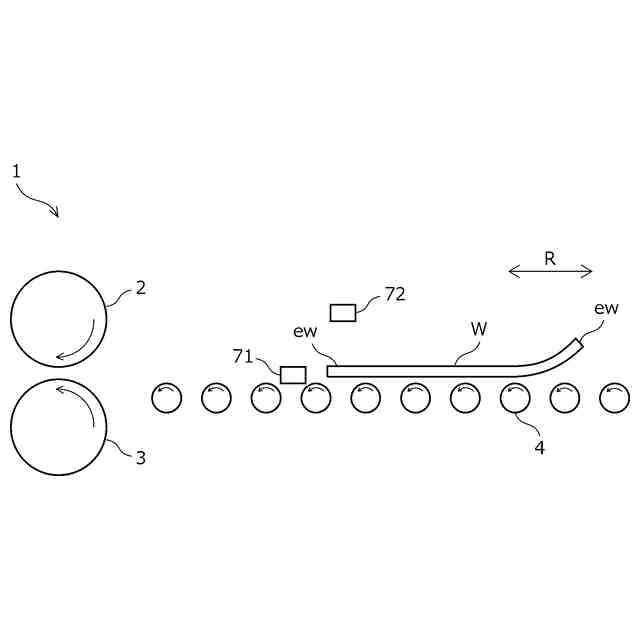

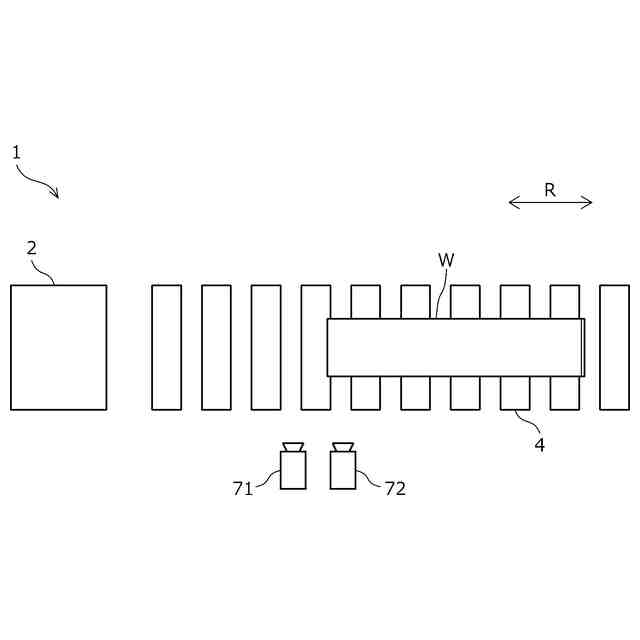

鋼板を圧延する圧延機と、
前記圧延機により圧延された前記鋼板の、圧延方向における端部の側面形状を測定する測定部と、
測定された前記端部の側面形状に基づいて、後の圧延で前記鋼板に生じる反りを推定する推定部と、
推定された前記反りを抑制するように圧延条件を制御して、前記圧延機に前記鋼板を圧延させる制御部と、
を備える、鋼板圧延システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、鋼板圧延方法、鋼板圧延システム、反り推定装置、及びプログラムに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
特許文献１には、被圧延材を圧延ロールで圧延する際の形状比とピックアップ量の関係から、被圧延材の上反り量の発生を予測する技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－３５３５１１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記技術では反りの予測精度が十分でなく、反りを十分に抑制することが困難である。
【０００５】
本発明は、上記課題に鑑みてなされたものであり、その主な目的は、鋼板の反りを抑制することが可能な鋼板圧延方法、鋼板圧延システム、反り推定装置、及びプログラムを提供することにある。
【課題を解決するための手段】
【０００６】
上記課題を解決するため、本発明の態様１は、圧延機の上下一対のワークロールにより圧延された鋼板の、圧延方向における端部の側面形状を測定し、測定された前記端部の側面形状に基づいて、後の圧延で前記鋼板に生じる反りを推定し、推定された前記反りを抑制するように圧延条件を制御して、前記圧延機により前記鋼板を圧延する、鋼板圧延方法である。これによれば、鋼板の反りを抑制することが可能となる。
【０００７】
本発明の態様２は、上記態様１において、前記圧延条件の制御は、前記圧延機の下ワークロールによる前記鋼板のピックアップ制御であってもよい。これによれば、ピックアップ制御により鋼板の反りを抑制することが可能となる。
【０００８】
本発明の態様３は、上記態様１または２において、前記反りの推定では、前記端部の側面形状、並びに前記鋼板が圧延されたときのピックアップシフト及び圧延形状比に基づいて、前記鋼板の反り方向及び反り量を推定してもよい。これによれば、鋼板の反りの推定精度を向上させることが可能となる。
【０００９】
本発明の態様４は、上記態様３において、前記反りの推定では、前記鋼板の上下面温度差を前記反りの推定に用いなくてもよい。これによれば、鋼板の反りの推定を容易化することが可能となる。
【００１０】
本発明の態様５は、上記態様１ないし４の何れかにおいて、前記反りの推定では、前記端部の側面形状における上部と下部の形状差に基づいて、前記反りを推定してもよい。これによれば、鋼板の反りの推定精度を向上させることが可能となる。
（【００１１】以降は省略されています）
