公開番号2025093581
公報種別公開特許公報(A)
公開日2025-06-24
出願番号2023209323
出願日2023-12-12
発明の名称高温成形用金型
出願人大同工業株式会社
代理人個人,個人
主分類B30B 11/02 20060101AFI20250617BHJP(プレス)
要約【課題】被加工材の取り出しが容易で、管理の容易な高温成形用金型を提供する。

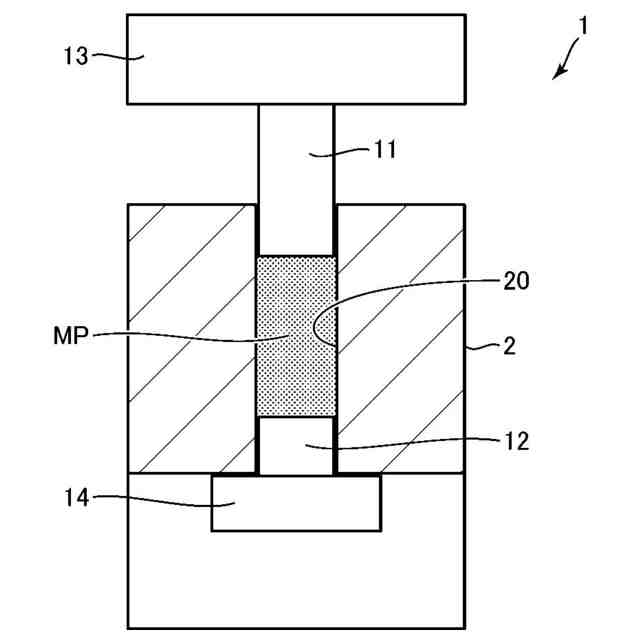

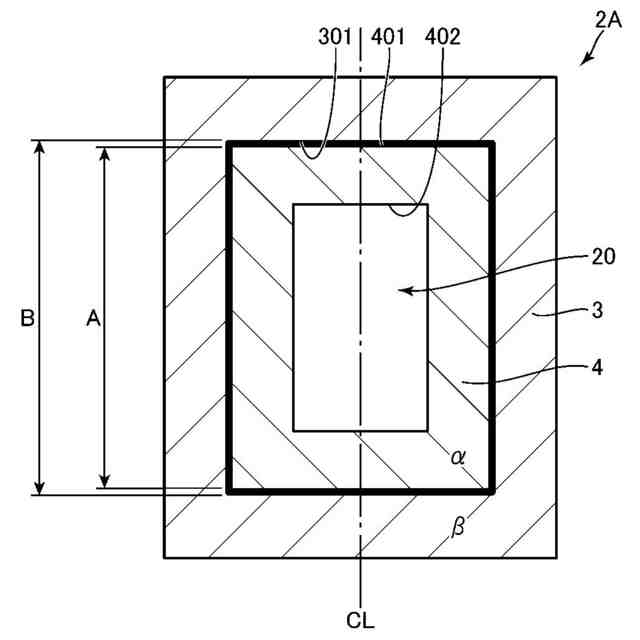

【解決手段】高温成形用金型2Aは、保持面としての内壁面301を含む外型3と、内壁面301に少なくとも一部が隣接する外側面401と、成形室20を区画する内側面402とを含む内型3と、を備える。高温成形前の外型3および内型4の温度をT、高温成形に伴う温度上昇をΔTとし、温度Tから温度T+ΔTまでの温度領域における内型4の熱膨張率をα、外型3の熱膨張率をβとするとき、下記式(1)の関係を満たす。
(1)α>β
【選択図】図1
特許請求の範囲【請求項１】
保持面を含む外型と、
前記保持面に少なくとも一部が隣接する外側面と、成形室を区画する内側面とを含む内型と、を備え、
高温成形前の前記外型および前記内型の温度をＴ、高温成形に伴う温度上昇をΔＴとし、温度Ｔから温度Ｔ＋ΔＴまでの温度領域における前記内型の熱膨張率をα、前記外型の熱膨張率をβとするとき、下記式（１）の関係を満たす、高温成形用金型。
（１）α＞β
続きを表示（約 1,400 文字）【請求項２】
請求項１に記載の高温成形用金型において、
前記保持面が前記内型を取り囲む内壁面であり、

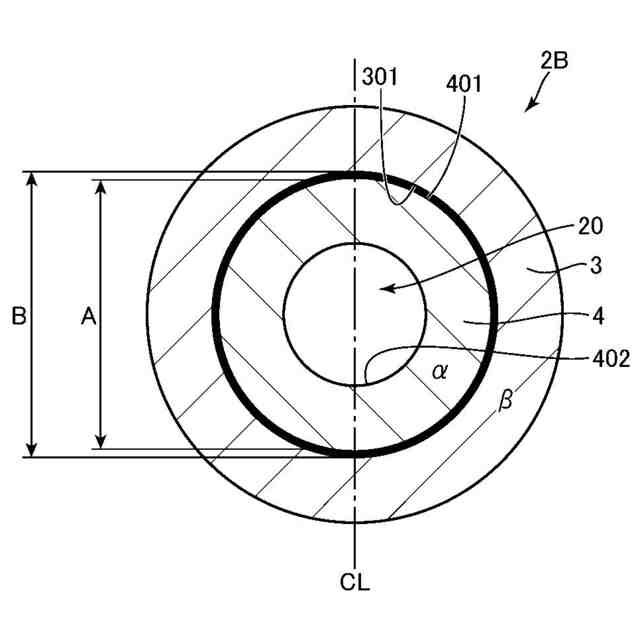

前記成形室の中心を通る中心線に沿う方向における、前記内型の外寸をＡ、前記外型の内寸をＢとするとき、下記式（２）の関係を満たす、高温成形用金型。
（２）α×Ａ×ΔＴ＞β×Ｂ×ΔＴ
【請求項３】
請求項２に記載の高温成形用金型において、
前記内型は、複数の分割型の集合体で形成される分割タイプの内型である、高温成形用金型。
【請求項４】
請求項３に記載の高温成形用金型において、

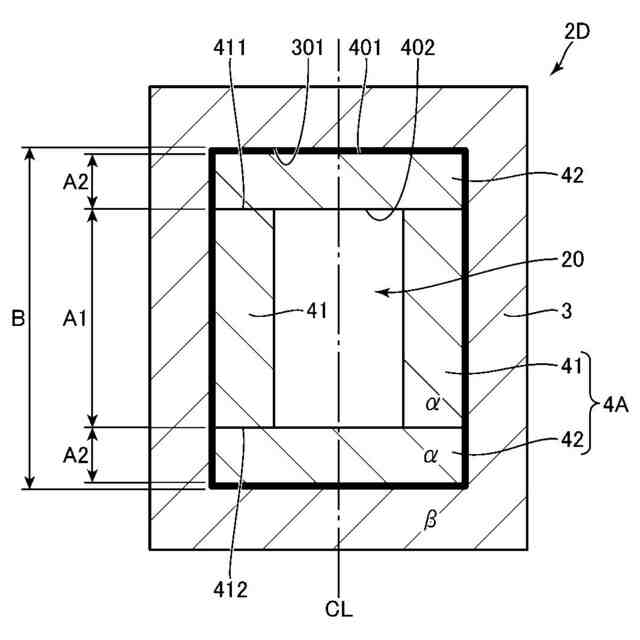

前記複数の分割型は、
前記成形室の中心線を挟んで対向して配置された一対の第１分割型と、
前記中心線と交差し、前記一対の第１分割型の一端および他端にそれぞれ隣接するように対向して配置された一対の第２分割型と、を含み、
前記中心線に沿う前記第１分割型の寸法をＡ１、前記中心線に沿う前記第２分割型の一つの寸法をＡ２とするとき、下記式（３）の関係を満たす、高温成形用金型。
（３）α×Ａ１×ΔＴ＋２×（α×Ａ２×ΔＴ）＞β×Ｂ×ΔＴ
【請求項５】
請求項４に記載の高温成形用金型において、

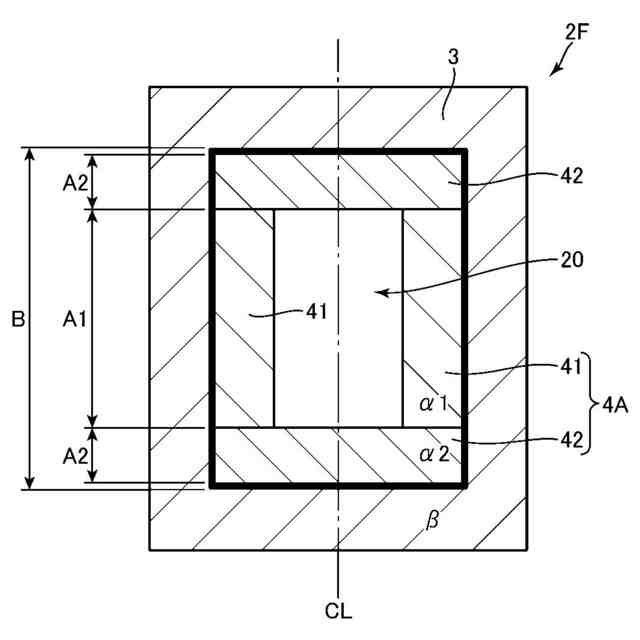

温度Ｔから温度Ｔ＋ΔＴまでの温度領域における前記第１分割型の熱膨張率がα１、前記第２分割型の熱膨張率がα２であるとき、下記式（４）の関係を満たす、高温成形用金型。
（４）α１×Ａ１×ΔＴ＋２×（α２×Ａ２×ΔＴ）＞β×Ｂ×ΔＴ（但し、α１＞β、α２＞β）
【請求項６】
請求項３に記載の高温成形用金型において、

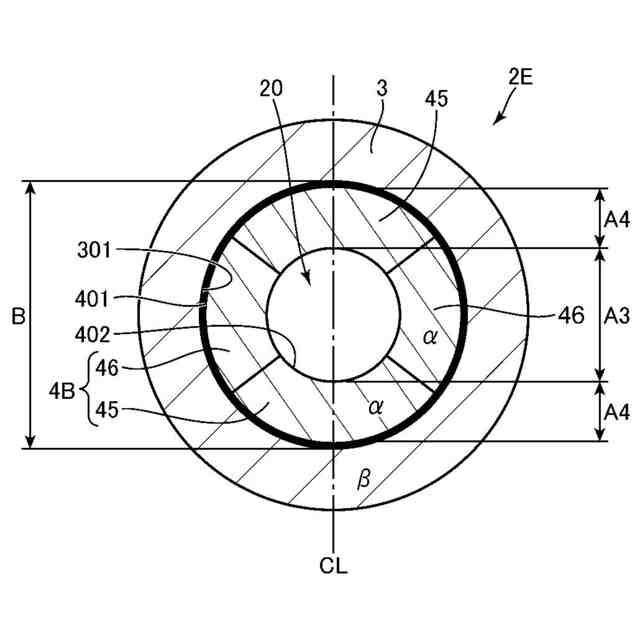

前記複数の分割型は、前記成形室の中心を円中心とする円筒型の内型を周方向に複数に分割した円弧状の分割型であって、前記成形室の中心線に沿って対向する一対の円弧分割型を含み、
前記中心線上における前記一対の円弧分割型間の距離をＡ３、前記中心線に沿う前記円弧分割型の一つの寸法をＡ４とするとき、下記式（５）の関係を満たす、高温成形用金型。
（５）α×（Ａ３＋２×Ａ４）×ΔＴ＞β×Ｂ×ΔＴ
【請求項７】
請求項４に記載の高温成形用金型において、

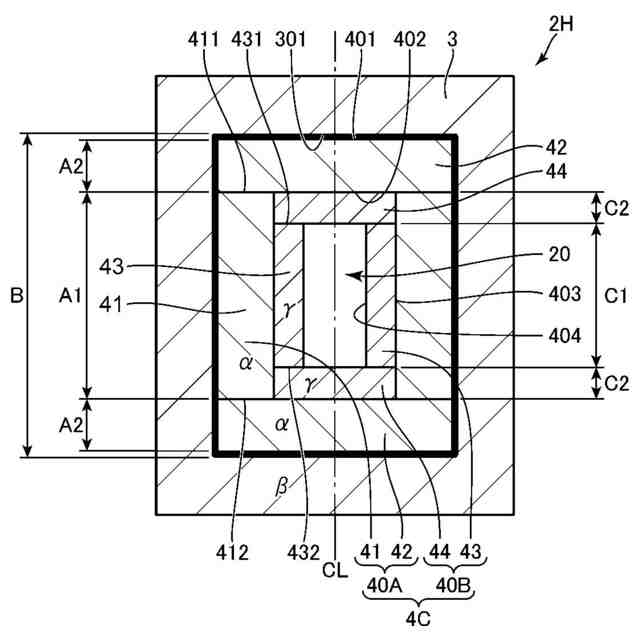

複数の分割型は、前記一対の第１分割型と前記一対の第２分割型とで区画された内壁面に沿って配置され、前記成形室を区画する一対の第３分割型および一対の第４分割型をさらに含み、
前記一対の第３分割型は、前記成形室の中心線を挟んで対向して配置され、
前記一対の第４分割型は、前記中心線と交差し、前記一対の第３分割型の一端および他端にそれぞれ隣接するように対向して配置され、
温度Ｔから温度Ｔ＋ΔＴまでの温度領域における前記第３分割型および前記第４分割型の熱膨張率をγとし、前記中心線に沿う前記第３分割型の寸法をＣ１、前記中心線に沿う前記第４分割型の一つの寸法をＣ２とするとき、下記式（６）または（７）の関係を満たす、高温成形用金型。
（６）α×Ａ１×ΔＴ＋２×（α×Ａ２×ΔＴ）＞β×Ｂ×ΔＴ（但し、α＜γ）
（７）２×（α×Ａ２×ΔＴ）＋γ×Ｃ１×ΔＴ＋２×（γ×Ｃ２×ΔＴ）＞β×Ｂ×ΔＴ（但し、α＞γ）
【請求項８】
請求項１～７のいずれか１項に記載の高温成形用金型において、

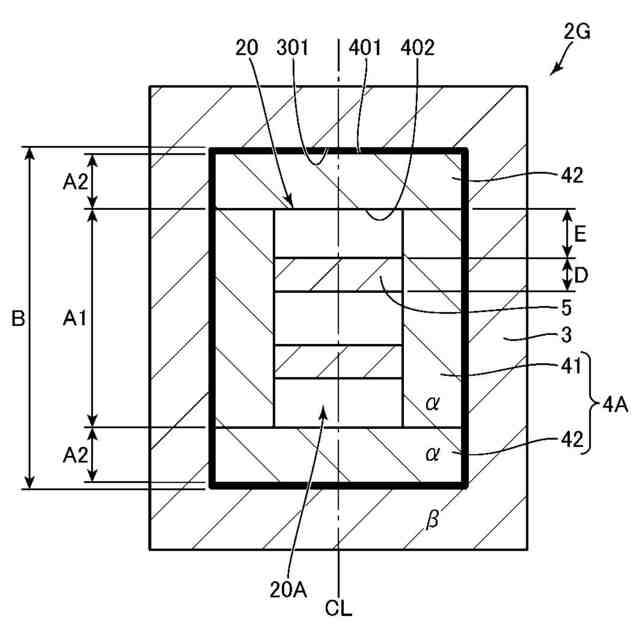

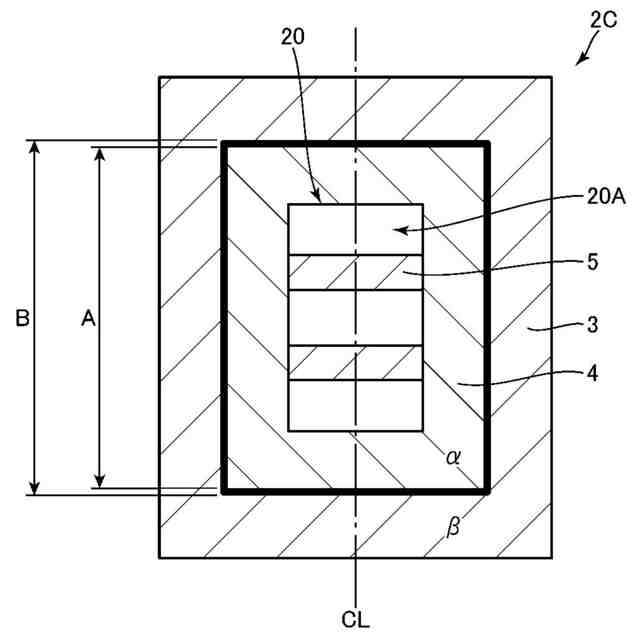

前記成形室の内部に配置され、当該成形室を複数の区画に分ける仕切り板をさらに備える、高温成形用金型。

発明の詳細な説明【技術分野】
【０００１】
本発明は、被加工材を高温で成形する金型に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
金型を用いた高温成形では、熱膨張の影響で被加工材の金型からの取り出しが困難となることがある。高温成形時、金型は熱膨張する上、成形荷重による弾性変形によって初期寸法よりも大きくなる。成形後の冷却で高温環境を除去したとき、金型の熱収縮量および弾性変形量が被加工材の熱収縮量よりも大きいと、被加工材を金型から取り出せなくなる。このため、金型を内型と外型との二層構造とし、内型を分割型にすると共に、内型と外型とをテーパ嵌合させたテーパ金型構造が知られている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第３０５０８６６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、テーパ金型は、製作に際してテーパ形状への加工が必要となり、精度を出し難く、加工費が高価となる傾向がある。また、内型と外型とを実際に組み立てての現合仕上げ加工が必要となることがある。この場合、現合調整された内型と外型とのセットでの使用および保管が必須となる。従って、多数の金型を用いて熱間成形を行う成形装置等においては、金型の管理・保管の手間が増大するという問題がある。
【０００５】
本発明の目的は、被加工材の取り出しが容易で、管理の容易な高温成形用金型を提供することにある。
【課題を解決するための手段】
【０００６】
本発明の一局面に係る高温成形用金型は、保持面を含む外型と、前記保持面に少なくとも一部が隣接する外側面と、成形室を区画する内側面とを含む内型と、を備え、高温成形前の前記外型および前記内型の温度をＴ、高温成形に伴う温度上昇をΔＴとし、温度Ｔから温度Ｔ＋ΔＴまでの温度領域における前記内型の熱膨張率をα、前記外型の熱膨張率をβとするとき、下記式（１）の関係を満たす。
（１）α＞β
【０００７】
この態様によれば、内型の熱膨張率αが外型の熱膨張率βよりも大きいので、熱間では外型で周囲が拘束された状態で内型が膨張することになる。従って、被加工材を成形室に入れて加熱およびプレスを行った場合、内型の内壁面への被加工材の押し当て力が高まり、精度の良い加工が行える。つまり、成形室の内面形状を良好に被加工材へ転写できる。一方、熱間から冷間に降温すると、内型の方が外型より熱収縮度合いが大きくなる。このため、内型と外型との間に隙間が生じ易くなり、外型からの内型の離型が容易に行える。また、内型と外型との熱膨張率差を利用して成形精度の向上と被加工材の取り出しを実現するので、テーパ金型のような内型と外型との現合仕上げ加工が不要である。従って、内型と外型とのセットでの管理・保管は不要となり、金型の管理の容易化を図ることができる。
【０００８】
上記の高温成形用金型において、前記保持面が前記内型を取り囲む内壁面であり、前記成形室の中心を通る中心線に沿う方向における、前記内型の外寸をＡ、前記外型の内寸をＢとするとき、下記式（２）の関係を満たすことが望ましい。
（２）α×Ａ×ΔＴ＞β×Ｂ×ΔＴ
【０００９】
この態様によれば、ΔＴの温度範囲における熱伸縮量について、内型の外寸の方が外型の内寸よりも大きくなる。このため、熱間においては内型が外型に押し当たって締まり嵌めとなり、金型の強度が向上する。一方、熱間から冷間に降温した際、内型が外型よりも大きく収縮するので、内型を外型から確実に離型させることができる。
【００１０】
上記の高温成形用金型において、前記内型は、複数の分割型の集合体で形成される分割タイプの内型であることが望ましい。
（【００１１】以降は省略されています）
