公開番号2025116442
公報種別公開特許公報(A)
公開日2025-08-08
出願番号2024010864
出願日2024-01-29
発明の名称プレスシステム、およびトランスファ装置
出願人冨士発條株式会社
代理人個人,個人,個人
主分類B30B 13/00 20060101AFI20250801BHJP(プレス)
要約【課題】ワークをダイの下側から取り出すことができるとともに、装置の小型化および簡素化を図ることができる、プレスシステムを提供する。
【解決手段】プレスシステムは、ダイ71およびパンチをそれぞれ有する複数のプレス加工部と、プレス加工部で加工されたワークを次工程のプレス加工部に搬送するトランスファ装置76とを備える。トランスファ装置76は、ワークの搬送方向に直交する方向の両側からワークを挟持する複数の搬送フィンガー77と、複数の搬送フィンガー77が設置されたスライドバー(78A,78B)と、スライドバー(78A,78B)を往復駆動する駆動部と、特定のダイ71Aの下側に向かってスライドバー(78A,78B)から延びるステー80と、ステー80に設置され、特定のダイ71Aの下側に移動したワークを挟持するダイ下取出用フィンガー81と、を有する。

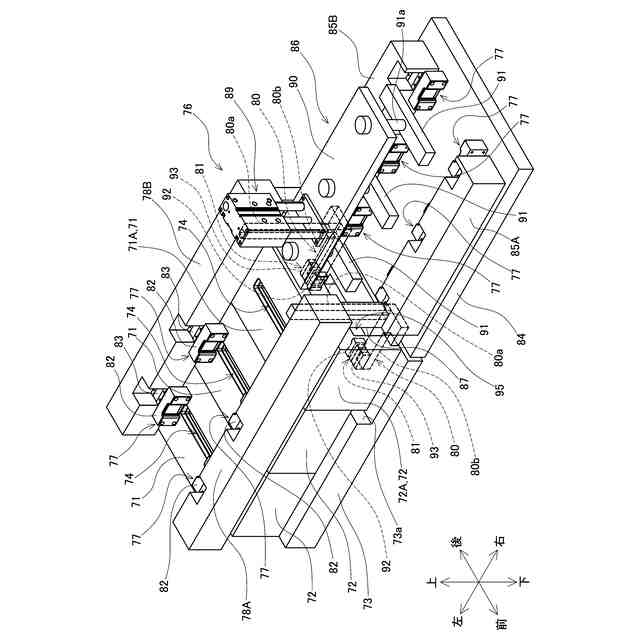

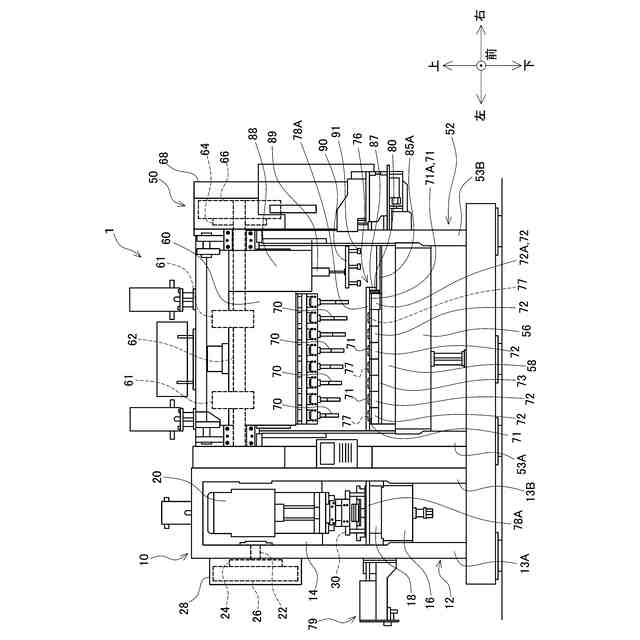

【選択図】図2
特許請求の範囲【請求項１】
ダイおよびパンチをそれぞれ有する複数のプレス加工部を備え、ワークに対して複数回のプレス絞り加工を行うプレスシステムであって、
前記複数のプレス加工部のうちの一のプレス加工部で加工された前記ワークを次工程のプレス加工部に向けて搬送するトランスファ装置を更に備え、
前記トランスファ装置は、
前記ワークを、当該ワークの搬送方向に対して直交する方向の両側から挟持するように設けられた複数の搬送フィンガーと、
一対で設けられ、前記搬送方向に沿って延びるとともに前記複数の搬送フィンガーが設置されたスライドバーと、
前記スライドバーを前記搬送方向に沿って往復駆動する駆動部と、
前記複数のプレス加工部のうちのいずれかのプレス加工部のダイである特定のダイの下側に向かって前記スライドバーから延びるステーと、
前記ステーに設置され、前記特定のダイの成形孔を通過して前記特定のダイの下側に移動した前記ワークを挟持するダイ下取出用フィンガーと、
を有している、
ことを特徴とするプレスシステム。
続きを表示（約 1,500 文字）【請求項２】
前記特定のダイを有するプレス加工部は、前記特定のダイを支持する特定のダイホルダを有し、
前記特定のダイホルダには、前記ステーが挿入される開口部が設けられている、
ことを特徴とする請求項１に記載のプレスシステム。
【請求項３】
前記特定のダイホルダは、前記特定のダイを支持する枠状に形成されている、
ことを特徴とする請求項２に記載のプレスシステム。
【請求項４】
前記ステーは、前記スライドバーに固定されるとともに前記スライドバーから前記特定のダイの下方に向かって延びる部材を有している、
ことを特徴とする請求項１～請求項３のいずれか１項に記載のプレスシステム。
【請求項５】
ダイ及びダイを支持するダイホルダをそれぞれ有する前記複数のプレス加工部が載置される下ダイセットを更に備え、
前記下ダイセットには、前記複数のプレス加工部のダイホルダが載置され、
前記下ダイセットにおいては、前記特定のダイホルダが載置される部分の高さ位置が、前記特定のダイホルダを有するプレス加工部よりも前側の工程のプレス加工部のダイホルダが載置される部分の高さ位置よりも低くなるように、段差が形成されており、
前記特定のダイホルダは、当該特定のダイホルダを有するプレス加工部よりも前側の工程のプレス加工部のダイホルダと上端面の高さ位置が一致するように、当該特定のダイホルダの高さ寸法が設定されている、
ことを特徴とする請求項１～請求項３のいずれか１項に記載のプレスシステム。
【請求項６】
ダイ及びダイを支持するダイホルダをそれぞれ有する前記複数のプレス加工部が載置される下ダイセットを更に備え、
前記下ダイセットには、前記複数のプレス加工部のダイホルダが載置され、
前記特定のダイホルダは、当該特定のダイホルダを有するプレス加工部よりも前側の工程のプレス加工部のダイホルダと上端面の高さ位置が一致するように設けられ、
前記特定のダイホルダを有するプレス加工部よりも前側の工程のプレス加工部のダイホルダの高さ寸法が、前記特定のダイホルダの高さ寸法に合わせるように設定されている、
ことを特徴とする請求項１～請求項３のいずれか１項に記載のプレスシステム。
【請求項７】
ダイおよびパンチをそれぞれ有する複数のプレス加工部を備えてワークに対して複数回のプレス絞り加工を行うプレスシステムに用いられ、前記複数のプレス加工部のうちの一のプレス加工部で加工された前記ワークを次工程のプレス加工部に向けて搬送するトランスファ装置であって、
前記ワークを、当該ワークの搬送方向に対して直交する方向の両側から挟持するように設けられた複数の搬送フィンガーと、
一対で設けられ、前記搬送方向に沿って延びるとともに前記複数の搬送フィンガーが設置されたスライドバーと、
前記スライドバーを前記搬送方向に沿って往復駆動する駆動部と、
前記複数のプレス加工部のうちのいずれかのプレス加工部のダイである特定のダイの下側に向かって前記スライドバーから延びるステーと、
前記ステーに設置され、前記特定のダイの成形孔を通過して前記特定のダイの下側に移動した前記ワークを挟持するダイ下取出用フィンガーと、
を有している、
ことを特徴とするトランスファ装置。
【請求項８】
前記ステーは、前記スライドバーに固定されるとともに前記スライドバーから前記特定のダイの下方に向かって延びる部材を有している、
ことを特徴とする請求項７に記載のトランスファ装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、プレスシステム、および、プレスシステムに用いられるトランスファ装置に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
ダイおよびパンチをそれぞれ有する複数のプレス加工部を備えてワークに対して複数回のプレス絞り加工を行うプレスシステムが知られている。例えば、特許文献１には、複数のプレス加工部のうちの一のプレス加工部で加工されたワークを次工程のプレス加工部に向けて搬送するトランスファ装置を備えたプレスシステムが開示されている。
【０００３】
特許文献１のプレスシステムおいては、複数のプレス加工部のうちの最終工程のプレス加工部のダイを通過したワークを外部に取り出すためのワーク取出装置４０が備えられている。ワーク取出装置４０は、固定ベース４１、一対の第１可動ベース４３、一対の第２可動ベース４４、一対のアーム部５０、ボール螺子機構６０、前後駆動部６３、一対の開閉駆動部５２、等を備えて構成されている。なお、固定ベース４１は、ラム１４およびボルスタ１６を支持するフレーム１１に固定されてフレーム１１の外側面から突出するように設けられる。一対の第１可動ベース４３は、第１水平方向に移動可能に固定ベース４１に支持されて第２水平方向に並べて配置される。一対の第２可動ベース４４は、第２水平方向に移動可能に一対の第１可動ベース４３に支持される。一対のアーム部５０は、一対の第２可動ベース４４から第１水平方向のボルスタ１６側に延びるように設けられる。ボール螺子機構６０は、第１可動ベース４３および第２可動ベース４４より上側で固定ベース４１に支持される。前後駆動部６３は、ボール螺子機構６０を駆動して一対のアーム部５０をフレーム１１内の前進位置とフレーム１１から第１水平方向に離れた後退位置とに移動する。一対の開閉駆動部５２は、一対の第２ベース４４に連結されて、ワークを挟持する閉位置とワークから離れた開位置とに一対のアーム部５０を移動する。
【先行技術文献】
【特許文献】
【０００４】
特許第６６２６２３４号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、プレス絞り加工が行われたワークをダイの下側から取り出すことができれば、ワークをダイの下方から上方に再度通過させずに取り出すことができる。これにより、ワークがダイの下方から上方に再度通過することによってワークに疵が生じてしまうことを抑制することができる。そこで、ワークをダイの下から取り出すことができる装置構成が実現されることが望まれる。さらに好ましくは、上述のようにワークをダイの下側から取り出すことができるとともに、装置の小型化および簡素化も図れることが望まれる。
【０００６】
本発明は、上記実情に鑑みてなされたものであり、ワークをダイの下側から取り出すことができるとともに、装置の小型化および簡素化を図ることができる、プレスシステム、およびトランスファ装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
（１）本発明のプレスシステムは、
ダイおよびパンチをそれぞれ有する複数のプレス加工部を備え、ワークに対して複数回のプレス絞り加工を行うプレスシステムであって、
前記複数のプレス加工部のうちの一のプレス加工部で加工された前記ワークを次工程のプレス加工部に向けて搬送するトランスファ装置を更に備え、
前記トランスファ装置は、
前記ワークを、当該ワークの搬送方向に対して直交する方向の両側から挟持するように設けられた複数の搬送フィンガーと、
一対で設けられ、前記搬送方向に沿って延びるとともに前記複数の搬送フィンガーが設置されたスライドバーと、
前記スライドバーを前記搬送方向に沿って往復駆動する駆動部と、
前記複数のプレス加工部のうちのいずれかのプレス加工部のダイである特定のダイの下側に向かって前記スライドバーから延びるステーと、
前記ステーに設置され、前記特定のダイの成形孔を通過して前記特定のダイの下側に移動した前記ワークを挟持するダイ下取出用フィンガーと、
を有している、
ことを特徴とする。
【０００８】
上記（１）に記載のプレスシステムによれば、ワークを挟持する複数の搬送フィンガーが設置されて往復駆動されるスライドバーに設けられたステーが特定のダイの下側に向かって延びている。そして、ステーに、特定のダイの下側に移動したワークを挟持するダイ下取出用フィンガーが設けられている。このため、特定のダイを通過したワークをダイ下取出用フィンガーで挟持してスライドバーを駆動することで、特定のダイの下側からワークを取り出すことができる。そして、上記（１）に記載のプレスシステムによれば、トランスファ装置のスライドバーにスライドバーから特定のダイの下側に延びるステーを設け、ステーにダイ下取出用フィンガーを設置した小型で簡素な機構によって、特定のダイの下側からワークを取り出すことができる。
【０００９】
以上のとおり、上記（１）に記載のプレスシステムによれば、ワークをダイの下側から取り出すことができるとともに、装置の小型化および簡素化を図ることができる。
【００１０】
（２）本発明のプレスシステムにおいて、
前記特定のダイを有するプレス加工部は、前記特定のダイを支持する特定のダイホルダを有し、
前記特定のダイホルダには、前記ステーが挿入される開口部が設けられている、
ようにするとより好ましい。
（【００１１】以降は省略されています）
