発明の名称バッテリパック
出願人ミルウォーキーエレクトリックツールコーポレイション
代理人弁理士法人ITOH
主分類H01M 50/284 20210101AFI20251030BHJP(基本的電気素子)
要約【課題】バッテリパックを提供する。
【解決手段】バッテリパックは、電気デバイスに結合されるように構成される。バッテリパックは、バッテリセルと、金属ベース層を有するプリント回路基板(PCB)と、バッテリセルとPCBとの間に配置された中間層であって、第1の材料で形成された第1のセクション及び第2の材料で形成された第2のセクションを含み、第1の材料は、第2の材料よりも低い熱伝導率を有する、中間層とを含む。
【選択図】図1
特許請求の範囲【請求項１】
バッテリパックであって、
バッテリセルと、
前記バッテリセルに電気的に接続された第１のプリント回路基板（ＰＣＢ）であって、アルミニウムベース層を含む第１のプリント回路基板（ＰＣＢ）と、
前記第１のＰＣＢに電気的に接続された第２のＰＣＢであって、前記第１のＰＣＢのうち、前記バッテリセルの側と反対の側に配置される第２のＰＣＢと
を含むバッテリパック。

発明の詳細な説明【技術分野】
【０００１】
本開示は、バッテリパックに関し、より詳細には、バッテリパックのためのプリント回路基板（ＰＣＢ）に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
動力工具（例えば、ドリル、ドライバ、鋸、釘打ち機、グラインダなど）、屋外工具（例えば、刈り込み用道具、ポールソー、ブロワなど）などのコードレス工具及び他の電気デバイス（例えば、モータ駆動デバイス、非モータ駆動デバイス、充電器など）（本明細書では一般に複数又は１つの「デバイス」と呼ばれる）は、充電式バッテリパックによって電力供給される。バッテリパックは、充電するため又は他のデバイスで使用するためにデバイスから取り外され得る。
【発明の概要】
【課題を解決するための手段】
【０００３】
一態様では、本開示は、バッテリセルと、第１のＰＣＢと、第２のＰＣＢとを含むバッテリパックを提供する。第１のＰＣＢは、バッテリセルに電気的に接続される。第１のＰＣＢは、アルミニウムベース層を含む。第２のＰＣＢは、第１のＰＣＢに電気的に接続される。第２のＰＣＢは、第１のＰＣＢのうち、バッテリセルの側と反対の側に配置される。
【０００４】
別の態様では、本開示は、バッテリセルと、ＰＣＢと、中間層とを含むバッテリパックを提供する。ＰＣＢは、金属ベース層を有する。中間層は、バッテリセルとＰＣＢとの間に配置される。中間層は、第１の材料で形成された第１のセクションと、第２の材料で形成された第２のセクションとを含む。第１の材料は、第２の材料よりも低い熱伝導率を有する。
【０００５】
本発明の他の独立態様は、詳細な説明及び添付の図面を検討することによって明らかになり得る。
【図面の簡単な説明】
【０００６】
本開示の一実施形態によるバッテリパックの斜視図である。
図１のバッテリパックの内部の斜視図である。
図１のバッテリパックの内部の別の実施形態の斜視図である。

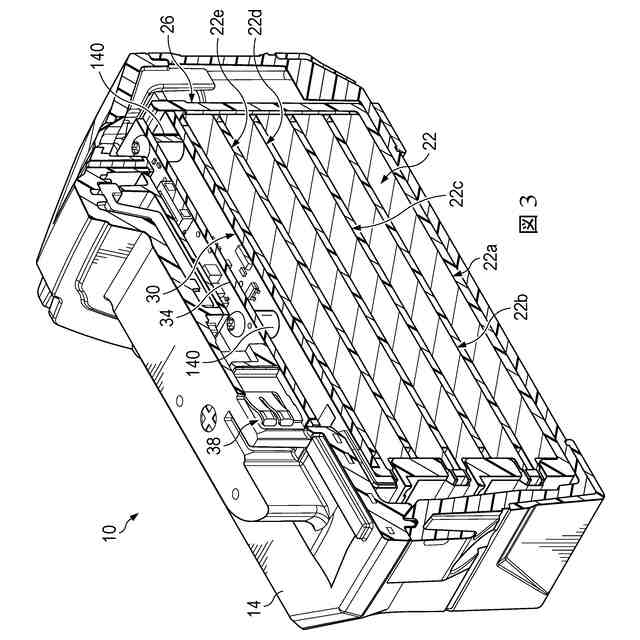

３－３線で切断した図１のバッテリパックの斜視図である。
図１のバッテリパックの内部ハウジングの斜視図である。
図１のバッテリパックの内部ハウジングの別の実施形態の斜視図である。
図１のバッテリパックの、エンドプレートを含む内部ハウジングの斜視図である。

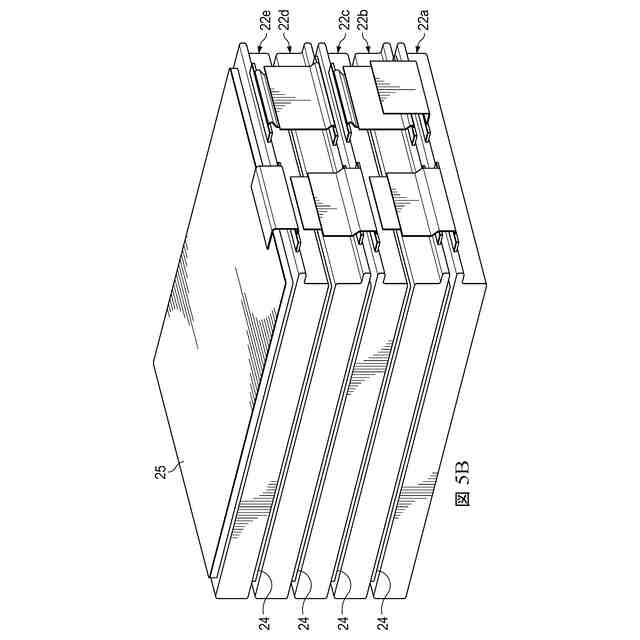

図１のバッテリパックのパウチセルの斜視図である。
図１のバッテリパックのパウチセルの積層体の斜視図である。
図１のバッテリパックのＰＣＢの概略図である。
図１のバッテリパックのＰＣＢの斜視図である。
図１のバッテリパックの第１のＰＣＢ及び第２のＰＣＢの一実施形態の斜視図である。
図１のバッテリパックのＰＣＢの上面図である。
図１のバッテリパックのＰＣＢの別の実施形態の上面図である。
図２Ａのバッテリパックの内部の一部の概略図である。
【発明を実施するための形態】
【０００７】
本発明の実施形態を詳細に説明する前に、本発明は、以下の説明に記載されるか又は以下の図面に示される構造の細部及び構成要素の配置に本発明の用途を限定されないことを理解されたい。本発明は、他の実施形態が可能であり、様々な方法で実践又は実行することが可能である。
【０００８】

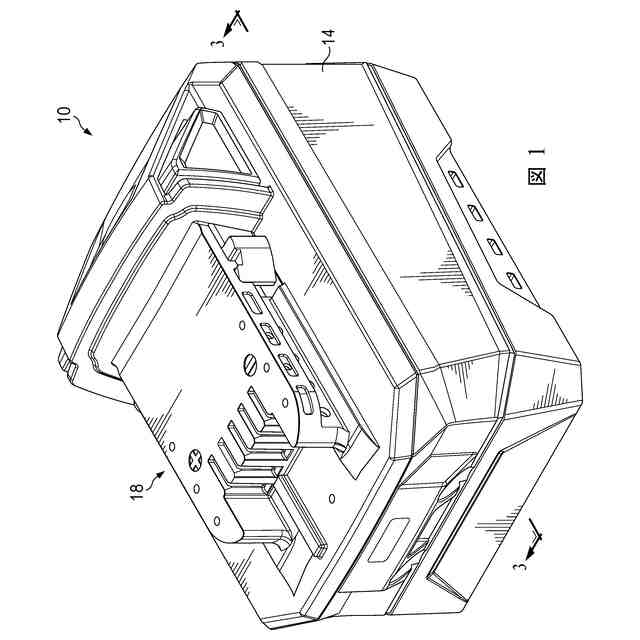

図１は、バッテリパック１０を示す。バッテリパックは、動力工具などのデバイスに電流を供給し得る出力ポート１８を備えた外部ハウジング１４を含む。バッテリパック１０は、電流を発生させるための複数のバッテリセル２２（図５Ａ、図５Ｂ）を含む。図示の実施形態では、バッテリセル２２（図５Ａ、図５Ｂ）は、パウチセルである。他の実施形態では、バッテリパック１０は、リチウムイオンバッテリセル、ニッケルカドミウムバッテリセル又は別の同様のバッテリセルを含み得る。
【０００９】

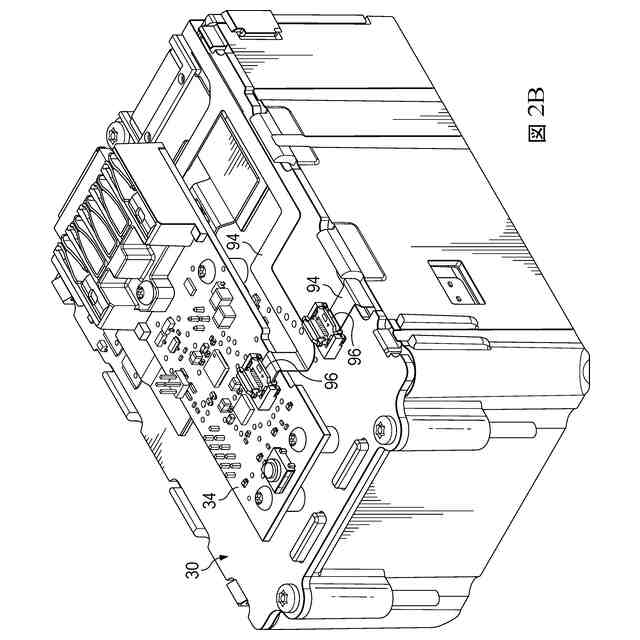

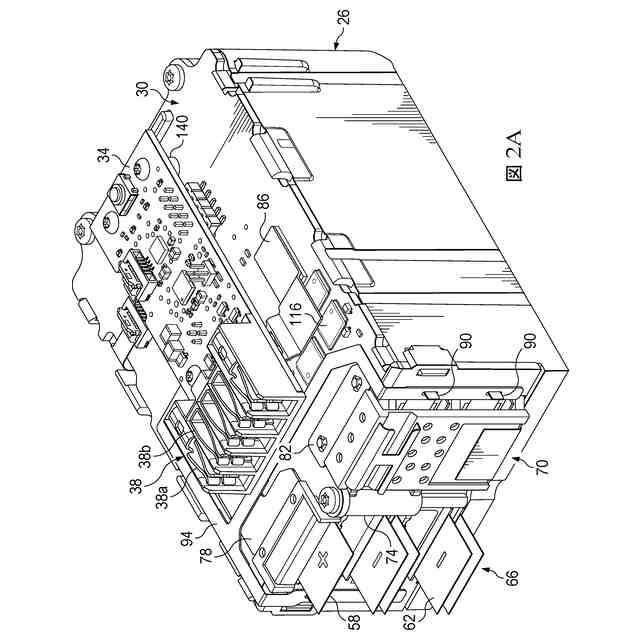

図２及び図３に示すように、バッテリパック１０は、複数のパウチセル２２、第１のＰＣＢ３０、第２のＰＣＢ３４及び端子３８を収容する内部ハウジング２６（コアボックスとも呼ばれる）を含む。図４Ａを参照すると、図示の実施形態では、内部ハウジング２６は、少なくとも１つの開口部４２を部分的に画定する３つの壁２６ａ、２６ｂ、２６ｃを含む。更に図２Ａを参照すると、第１のＰＣＢ３０は、内部ハウジング２６の３つの壁２６ａ、２６ｂ、２６ｃに接触する。換言すれば、第１のＰＣＢ３０は、第１のＰＣＢ３０が内部ハウジング２６の表面を形成するように、少なくとも１つの開口部４２を実質的に覆う。再び図２及び図３を参照すると、第２のＰＣＢ３４は、第１のＰＣＢ３０のうち、パウチセル２２の側と反対の側に配置される。別の言い方をすれば、第１のＰＣＢ３０は、パウチセル２２と第２のＰＣＢ３４との間に配置される。端子３８は、第２のＰＣＢ３４に取り付けられ、出力ポート１８（図１）からの電流をデバイスに出力するために出力ポート１８（図１）と整列するように配置される。
【００１０】

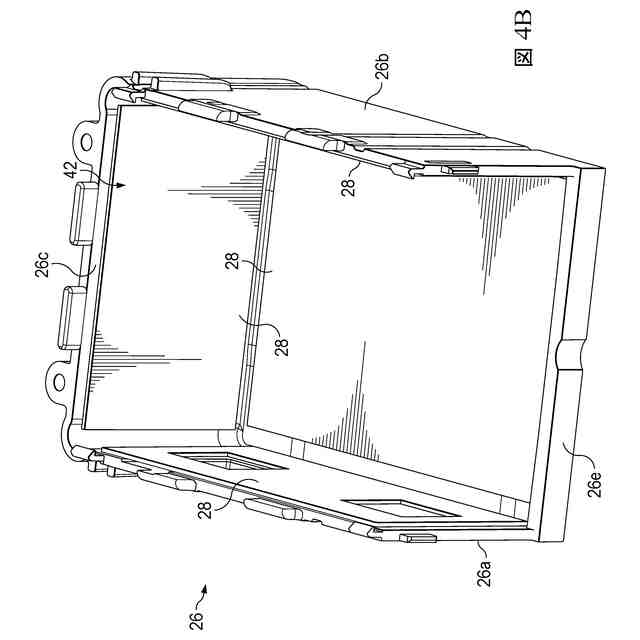

図４Ｂを参照すると、図示の実施形態では、内部ハウジング２６は、同様に、少なくとも１つの開口部４２を部分的に画定する３つの壁２６ａ、２６ｂ、２６ｃを含む。図示の実施形態では、圧縮性ライニング２８は、３つの壁２６ａ、２６ｂ、２６ｃのそれぞれの内面及び内部ハウジング２６の底部部分２６ｅの上面に（例えば、接着剤を用いて）付着される。いくつかの実施形態では、内部ハウジング２６は、少なくとも１つの開口部４２を画定する第４の壁としてエンドプレート２６ｅを含む（図４Ｃを参照されたい）。いくつかの実施形態では、圧縮性ライニング２８は、エンドプレート２６ｅの内面及び／又は一番下のパウチセル２２ａ（図５Ｂ）に付着される。いくつかの実施形態では、圧縮性ライニング２８は、発泡体を含む。いくつかの実施形態では、圧縮性ライニング２８は、電解液漏れを緩和し、衝撃を受けるシナリオにおいてパウチのシームを保護する。いくつかの実施形態では、圧縮性ライニング２８は、上面及び底面の両方に接着剤を含み、接着剤は、圧縮性ライニング２８の両面、壁２６ａ、２６ｂ、２６ｃ、底部部分２６ｅ又はエンドプレート２６ｅ及びパウチセル２２ａ～２２ｅの積層体（図５Ｂ）に付着する。
（【００１１】以降は省略されています）
