公開番号2025160948
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024063702
出願日2024-04-11
発明の名称プレス加工システム及びプレス加工装置
出願人日伸工業株式会社
代理人個人,個人,個人,個人,個人
主分類B30B 13/00 20060101AFI20251017BHJP(プレス)
要約【課題】プレス加工装置及び搬送装置に関連してシステム全体の構成を簡単に且つ小型化することができるプレス加工システムを提供すること。

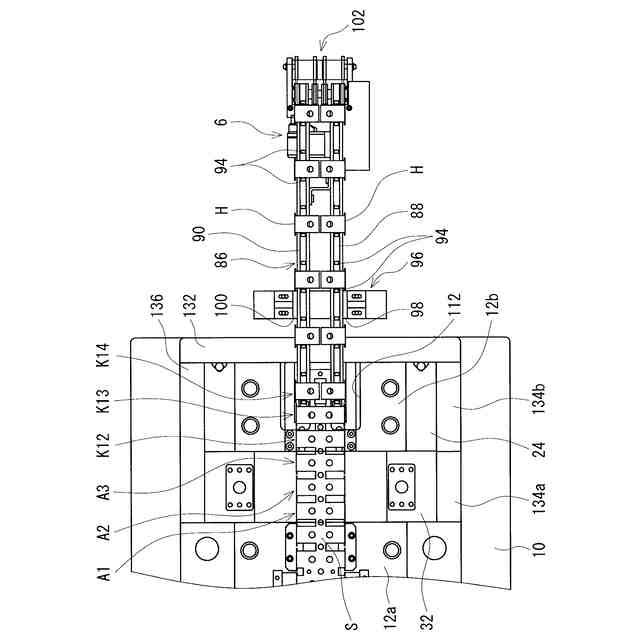

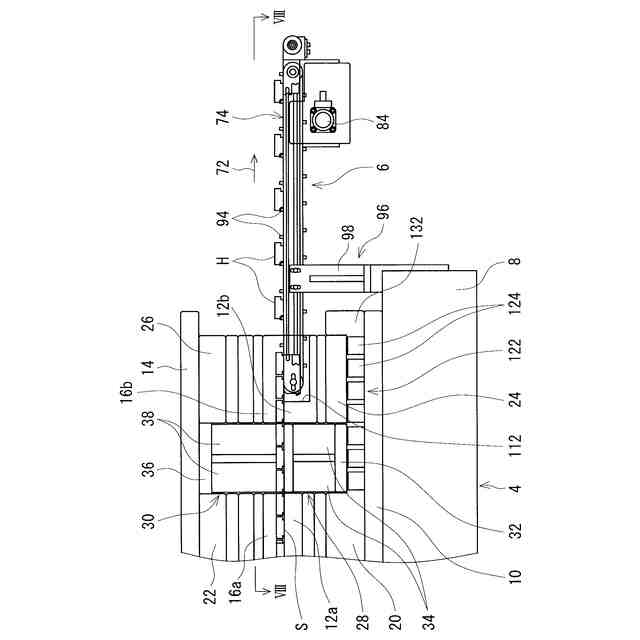

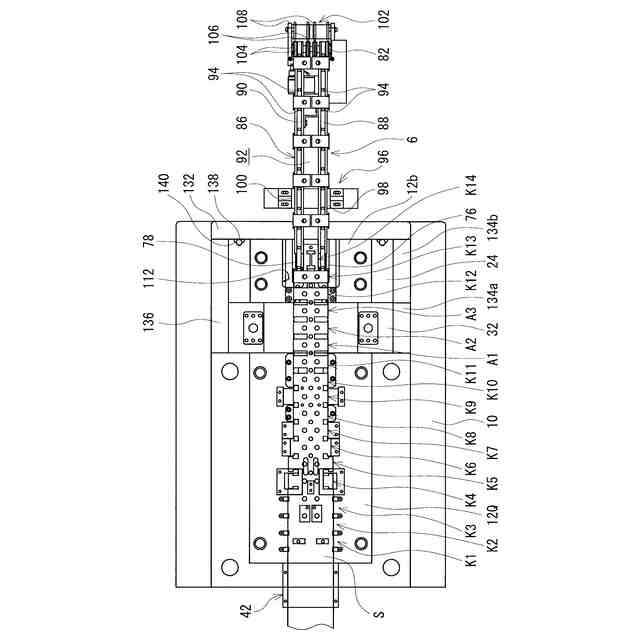

【解決手段】シート状部材Sにプレス加工を施すプレス加工装置4と、加工された加工品Hを下流側に搬送する搬送装置6とを備えたプレス加工システム。プレス加工装置4は、ボルスタ10と、このボルスタ10に対して往復移動するスライド14とを備え、ボルスタ10には複数の固定金型12が設けられ、スライド14には複数の可動金型16が設けられている。最終加工域に対応して、ボルスタ10側に最終加工用固定金型が設けられ、少なくともこの最終加工用固定金型には、プレス加工装置4の外側から最終加工域を超えて延びる挿入凹部112が設けられ、搬送装置6の上流側部がこの挿入凹部112に挿入され、搬送ベルトは少なくとも最終加工域まで延びている。

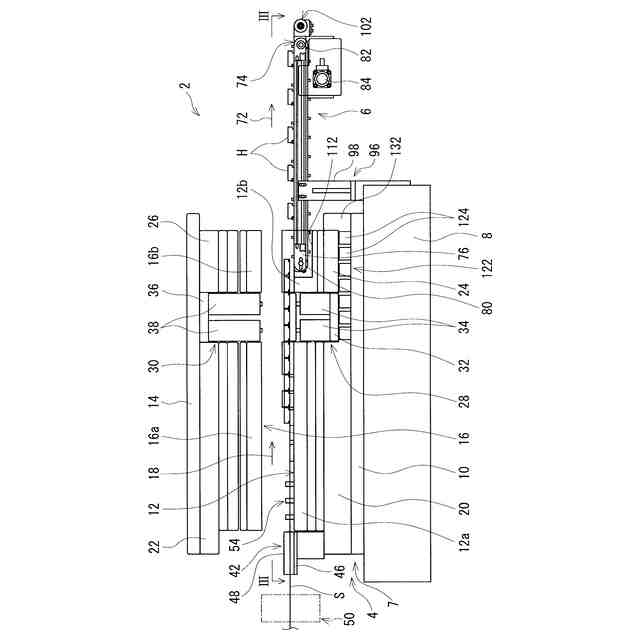

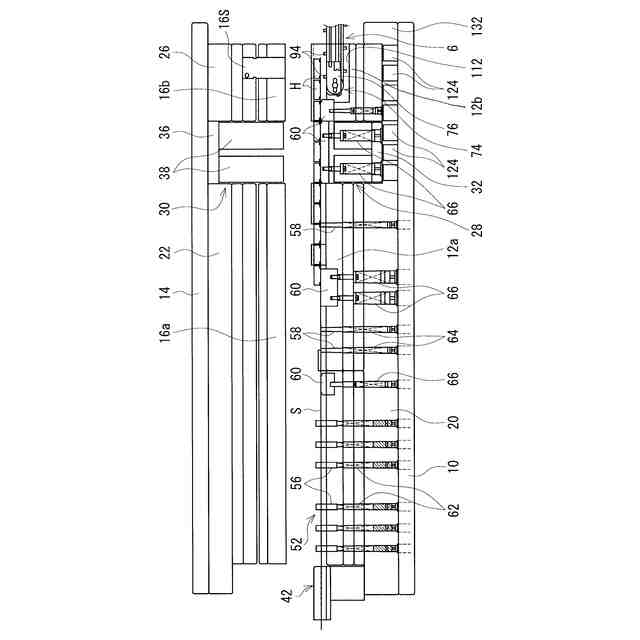

【選択図】図1
特許請求の範囲【請求項１】
シート状部材にプレス加工を施すプレス加工装置と、前記プレス加工装置により加工された加工品を下流側に搬送する搬送装置とを備えたプレス加工システムであって、
前記プレス加工装置は、加工装置本体のベース部材に取り付けられたボルスタと、前記ボルスタに対して近接及び離隔する方向に往復移動されるスライドとを備え、前記ボルスタには、シート状部材を加工する複数の加工域に対応して複数の固定金型が設けられ、前記スライドには、前記ボルスタ側の前記複数の固定金型に対応して複数の可動金型が設けられ、シート状部材が前記複数の加工域を通して搬送される間に、前記ボルスタ側の前記複数の固定金型及び前記スライド側の前記複数の可動金型によりプレス加工が施されて加工品が形成され、
また、前記搬送装置は、搬送方向に間隔をおいて配設された一対のローラと、前記一対のローラ間に巻き掛けられた搬送ベルトと、前記一対のローラの一方を駆動するための駆動手段とを備えており、
シート状部材に最終プレス加工を施す最終加工域に対応して、前記ボルスタ側には最終加工用固定金型が設けられるとともに、前記スライド側には最終加工用可動金型が設けられ、少なくとも前記最終加工用固定金型には、前記プレス加工装置の外側から前記最終加工域を超えて延びる挿入凹部が設けられ、前記搬送装置の上流側部が前記最終加工用固定金型の前記挿入凹部に挿入され、前記搬送装置の前記搬送ベルトの上走行部の上流側部は、少なくとも前記最終加工域まで延びていることを特徴とするプレス加工システム。
続きを表示（約 2,600 文字）【請求項２】

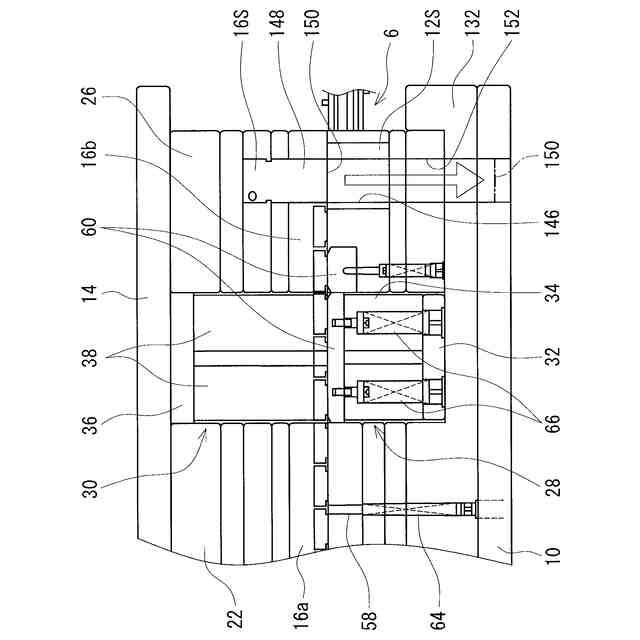

前記複数の加工域に関連して、前記ボルスタ側にはシート状部材を上方に持ち上げるリフター機構が設けられており、シート状部材を下流側に送給するときには、シート状部材は、前記リフター機構によって上昇位置に保持され、前記ボルスタ側の前記複数の固定金型の上方にて下流側に移動され、またシート状部材に加工を施すときには、シート状部材は、前記リフター機構が押し下げられることによって下降位置に位置付けられ、前記ボルスタ側の前記複数の固定金型の上面に載置支持され、前記搬送ベルトの前記上走行部の上流側部は、前記ボルスタ側の前記最終加工用固定金型の上面と同一レベル又はこれよりも幾分低いレベルに位置することを特徴とする請求項１に記載のプレス加工システム。
【請求項３】

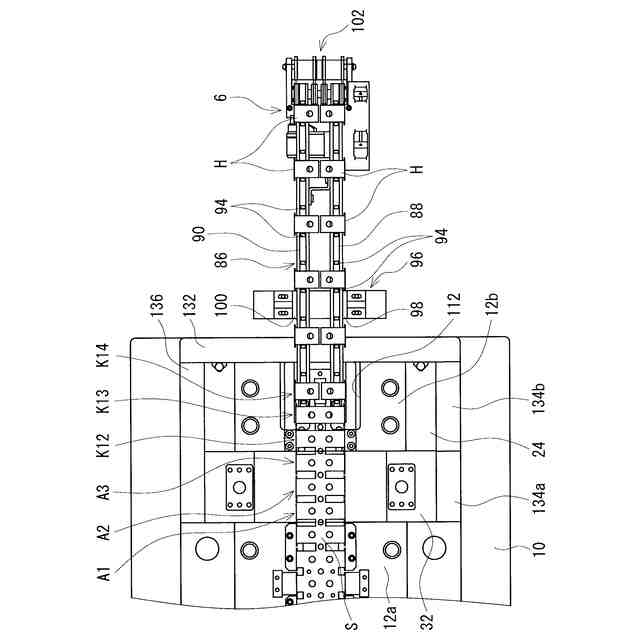

前記搬送装置の前記搬送ベルトは、前記搬送方向に対して垂直な方向に間隔をおいて配設された一対のベルト部材を備え、前記一対のベルト部材の表面には長手方向に間隔をおいて複数の当接片が設けられ、前記ボルスタ側の前記最終加工用固定金型は前記搬送ベルトの前記一対のベルト部材間に配設されていることを特徴とする請求項１に記載のプレス加工システム。
【請求項４】

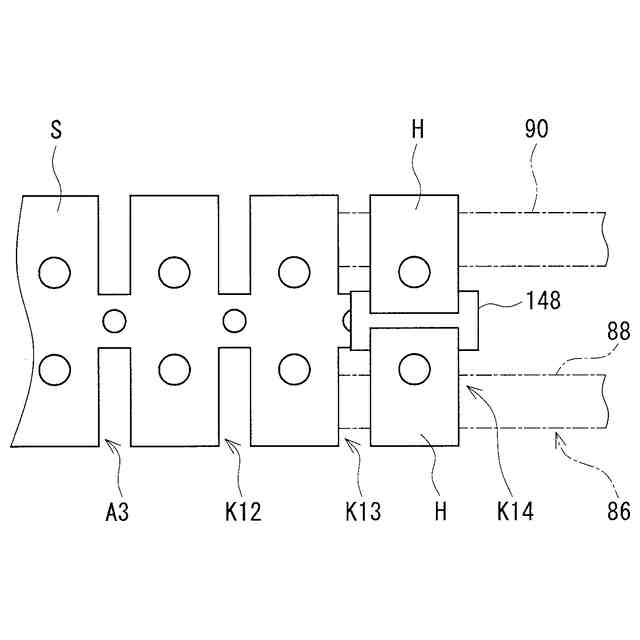

シート状部材は、前記プレス加工装置の前記複数の加工域を通して搬送される間はシート状の状態で移動され、前記最終加工域にて前記ボルスタ側の前記最終加工用固定金型及び前記スライド側の前記最終加工用可動金型により最終加工が施されることにより一対の加工品が形成され、前記一対の加工品の一方は、前記搬送ベルトの一方のベルト部材に載置されて下流側に搬送され、前記一対の加工品の他方は、前記搬送ベルトの他方のベルト部材に載置されて下流側に搬送されることを特徴とする請求項３に記載のプレス加工システム。
【請求項５】

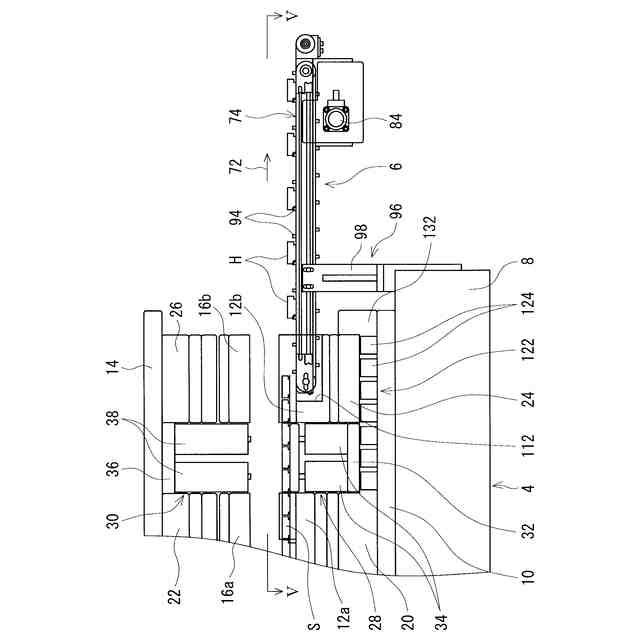

前記プレス加工装置の前記最終加工域を含む下流側加工域の上流側にアイドル域が設けられ、前記ボルスタには前記アイドル域に対応して固定アイドルユニットが取り付けられ、前記スライド側には前記アイドル域に対応して可動アイドルユニットが取り付けられており、前記ボルスタに対して前記スライドが往復移動されると、前記ボルスタ側の前記複数の固定金型及び前記固定アイドルユニットに対して前記スライド側の前記複数の可動金型及び前記可動アイドルユニットが往復移動されることを特徴とする請求項１に記載のプレス加工システム。
【請求項６】
前記プレス加工装置の前記ボルスタには、前記下流側加工域に対応して下流側固定金型取付部材が取り付けられ、前記下流側固定金型取付部材に前記最終加工用固定金型を含む下流側固定金型が取り付けられ、また前記プレス加工装置の前記スライドには、前記下流側加工域に対応して下流側可動金型取付部材が取り付けられ、前記下流側可動金型取付部材に前記最終加工用可動金型を含む下流側可動金型が取り付けられており、前記下流側固定金型取付部材は前記下流側加工域と前記アイドル域との間をスライド移動可能に支持されていることを特徴とする請求項５に記載のプレス加工システム。
【請求項７】
前記ボルスタの表面には、前記アイドル域及び前記下流側加工域に対応してスライド支持機構が設けられ、前記スライド支持機構における前記アイドル域に対応する部位に前記固定アイドルユニットがスライド取外し可能に取り付けられ、前記スライド機構における前記下流側加工域に対応する部位に前記下流側固定金型取付部材が前記アイドル域に向けてスライド移動可能に取り付けられることを特徴とする請求項６に記載のプレス加工システム。
【請求項８】
前記ボルスタの下流側端部には当接ブロックが取り付けられ、前記当接ブロックの内側に一対の係合突部又は係合凹部が設けられ、また前記下流側固定金型取付部材に、前記当接ブロック側の前記一対の係合突部又は係合凹部に対応して一対の係合凹部又は係合突部が設けられており、前記下流側固定金型取付部材を前記アイドル域から前記下流側加工域にスライド移動させると、前記下流側固定金型取付部材側の前記一対の係合凹部又は係合突部と前記当接ブロック側の前記一対の係合突部又は係合凹部とが係合することを特徴とする請求項７に記載のプレス加工システム。
【請求項９】
加工装置本体のベース部材に取り付けられたボルスタと、前記ボルスタに対して近接及び離隔する方向に往復移動されるスライドとを備え、前記ボルスタには、シート状部材を加工する複数の加工域に対応して複数の固定金型が設けられ、前記スライドには、前記ボルスタ側の前記複数の固定金型に対応して複数の可動金型が設けられ、シート状部材が前記複数の加工域を通して搬送される間に、前記ボルスタ側の前記複数の固定金型及び前記スライド側の前記複数の可動金型によりプレス加工が施されるプレス加工装置であって、
前記複数の加工域は、搬送方向上流側に位置する上流側加工域と、前記上流側加工域の下流側に位置する下流側加工域とを含み、前記上流側加工域と前記下流側加工域との間にアイドル域が設けられており、
前記ボルスタには前記アイドル域に対応して固定アイドルユニットが取外し可能に取り付けられ、また前記下流側加工域に対応して下流側固定金型取付部材がスライド移動可能に取り付けられ、前記下流側固定金型取付部材に前記下流側加工域に対応する下流側固定金型が取り付けられており、
更に前記スライド側には前記アイドル域に対応して可動アイドルユニットが取外し可能に取り付けられ、また前記下流側加工域に対応して下流側可動金型取付部材が取り付けられ、前記下流側可動金型取付部材に前記下流側加工域に対応する下流側固可動金型が取り付けられていることを特徴とするプレス加工装置。
【請求項１０】
前記ボルスタの表面には、前記アイドル域及び前記下流側加工域に対応してスライド支持機構が設けられ、前記スライド支持機構における前記アイドル域に対応する部位に前記固定アイドルユニットがスライド取外し可能に取り付けられ、前記スライド機構における前記下流側加工域に対応する部位に前記下流側固定金型取付部材が前記アイドル域に向けてスライド移動可能に取り付けられていることを特徴とする請求項９に記載のプレス加工システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、シート状材料にプレス加工を施して加工品を形成し、その後にこの加工品を下流側に搬送するプレス加工システム及びこのプレス加工システムなどに用いるプレス加工装置に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
例えば、プレス加工システムとして、ワークに第１プレス加工を施す第１プレス装置と、第１プレス加工を施したワークに第２プレス加工を施す第２プレス装置と、第１プレス装置と第２プレス装置との間に配設された搬送装置とを備えたプレス加工システムが知られている（例えば、特許文献１参照）。搬送装置は第１プレス装置から第２プレス装置に延びる搬送ベルトを備え、この搬送ベルトの上走行部は第１プレス装置から第２プレス装置に向けて下流側に移動する。また、第１プレス装置の排出側には、第１プレス加工されたワークを取り出すワーク取出ハンドが設けられ、第２プレス装置の投入側には、第２プレス加工を施すワークを投入するワーク投入ハンドが設けられている。
【０００３】
このようなプレス加工システムでは、加工すべきワークは、第１プレス装置により第１プレス加工され、加工されたワークは、ワーク取出ハンドにより第１プレス装置から取り出されて搬送装置の搬送ベルトに載置される。載置されたワークは、搬送ベルトの移動により下流側に搬送され、ワーク投入ハンドにより第２プレス装置に投入され、挿入されたワークは第２プレス装置により第２プレス加工され、このように第１プレス加工されたワークは、搬送装置により搬送されて第２プレス加工される。
【先行技術文献】
【特許文献】
【０００４】
特開２００８－１０５０９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、このようなプレス加工システムでは、第１プレス装置により第１プレス加工されたワークを搬送装置を用いて下流側に搬送するには、この第１プレス装置の排出側にワーク取出ハンドを設け、このワーク取出ハンドによりワークを掴んで搬送装置まで移送させる必要がある。それ故に、ワークを搬送する搬送装置に加えてワーク取出ハンドを必要とするために、プレス加工システム全体の構成が大型化且つ複雑化し、更にはその制御も複雑になるという問題がある。
【０００６】
本発明の目的は、プレス加工装置及び搬送装置に関連してシステム全体の構成を簡単に且つ小型化することができるプレス加工システムを提供することである。
【０００７】
また、本発明の他の目的は、下流側加工域に関連してメンテナンスなどを容易に行うことができるプレス加工装置を提供することである。
【課題を解決するための手段】
【０００８】
本発明のプレス加工システムは、シート状部材にプレス加工を施すプレス加工装置と、前記プレス加工装置により加工された加工品を下流側に搬送する搬送装置とを備えたプレス加工システムであって、
前記プレス加工装置は、加工装置本体のベース部材に取り付けられたボルスタと、前記ボルスタに対して近接及び離隔する方向に往復移動されるスライドとを備え、前記ボルスタには、シート状部材を加工する複数の加工域に対応して複数の固定金型が設けられ、前記スライドには、前記ボルスタ側の前記複数の固定金型に対応して複数の可動金型が設けられ、シート状部材が前記複数の加工域を通して搬送される間に、前記ボルスタ側の前記複数の固定金型及び前記スライド側の前記複数の可動金型によりプレス加工が施されて加工品が形成され、
また、前記搬送装置は、搬送方向に間隔をおいて配設された一対のローラと、前記一対のローラ間に巻き掛けられた搬送ベルトと、前記一対のローラの一方を駆動するための駆動手段とを備えており、
シート状部材に最終プレス加工を施す最終加工域に対応して、前記ボルスタ側には最終加工用固定金型が設けられるとともに、前記スライド側には最終加工用可動金型が設けられ、少なくとも前記最終加工用固定金型には、前記プレス加工装置の外側から前記最終加工域を超えて延びる挿入凹部が設けられ、前記搬送装置の上流側部が前記最終加工用固定金型の前記挿入凹部に挿入され、前記搬送装置の前記搬送ベルトの上走行部の上流側部は、少なくとも前記最終加工域まで延びていることを特徴とする。
【０００９】
このようなプレス加工システムでは、複数の加工域に関連して、ボルスタ側にシート状部材を上方に持ち上げるリフター機構を設け、シート状部材を下流側に搬送するときには、リフター機構によりシート状部材を上昇位置に位置付けて複数の固定金型の上方にて下流側に移動するようにすることができ、このようにすることにより、複数の固定金型の構造の影響を受けずにシート状部材を下流側に移動させることができる。また、シート状部材に加工を施すときには、リフター機構を押し下げてシート状部材を下降位置に位置付けて複数の固定金型の上面に載置支持するようになり、このようにすることにより、このシート状部材に加工を施すことができる。
【００１０】
この加工を施すとき、搬送ベルトの上走行部の上流側部をボルスタ側の最終加工用固定金型の上面と同一レベル又はこれよりも幾分低いレベルに位置するようにするのが好ましく、このように構成することにより、最終加工域にて加工された加工品をそのままの状態で搬送ベルトの上走行部に載せて搬送することができる。
（【００１１】以降は省略されています）
