公開番号2025125629
公報種別公開特許公報(A)
公開日2025-08-28
出願番号2024021671
出願日2024-02-16
発明の名称成形装置
出願人いすゞ自動車株式会社
代理人弁理士法人創光国際特許事務所
主分類B30B 11/00 20060101AFI20250821BHJP(プレス)
要約【課題】電池材料である粉体を適切に加圧する。

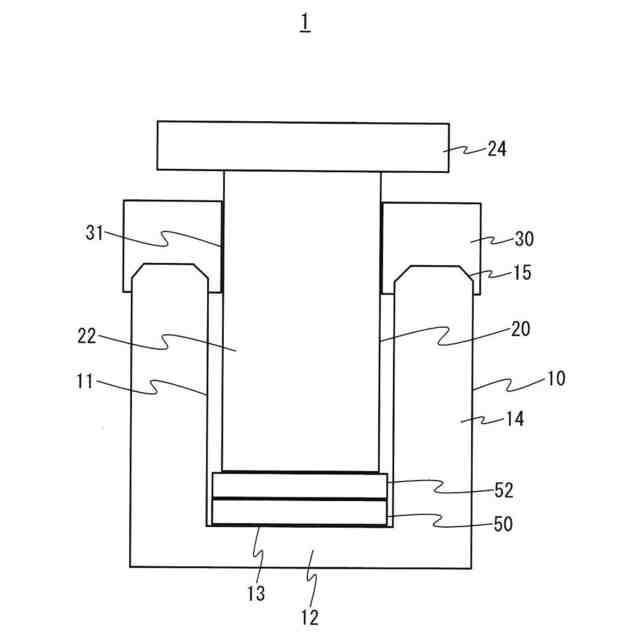

【解決手段】成形装置1は、底部に全固体電池の電池材料である粉体が充填される筒部材10と、筒部材10の内周面11に沿って底部へ向かって移動し、粉体の層を加圧する加圧部材20と、筒部材10の上部に、内周面11よりも筒部材10の半径方向の中心へ突出するように設けられ、加圧部材20を摺動可能にガイドする筒状のガイド部30を備える。
【選択図】図1
特許請求の範囲【請求項１】
底部に全固体電池の電池材料である粉体が充填される筒部材と、
前記筒部材の内周面に沿って前記底部へ向かって移動し、前記粉体の層を加圧する加圧部材と、

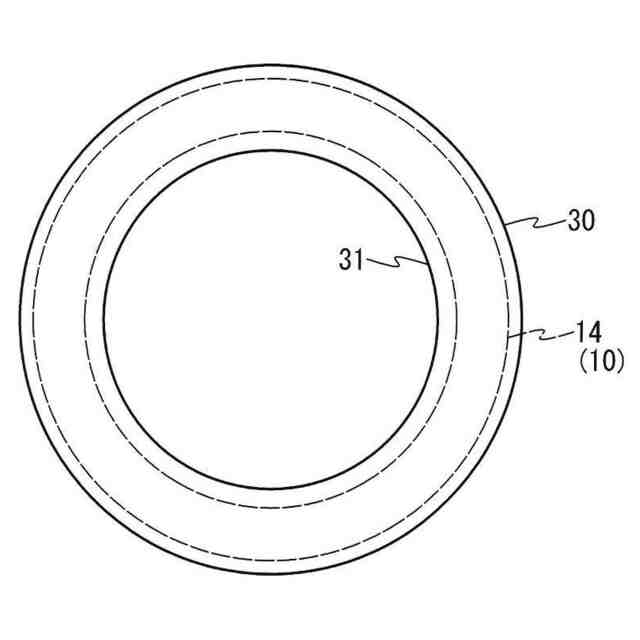

前記筒部材の上部に、前記内周面よりも前記筒部材の半径方向の中心へ突出するように設けられ、前記加圧部材を摺動可能にガイドする筒状のガイド部と、
を備える、成形装置。
続きを表示（約 570 文字）【請求項２】
前記ガイド部の軸方向の長さは、前記筒部材の前記軸方向の長さよりも小さい、
請求項１に記載の成形装置。
【請求項３】
前記ガイド部の前記加圧部材が摺動する摺動面には、格子状に形成された溝が周方向に沿って形成されている、
請求項１に記載の成形装置。
【請求項４】
前記溝は、前記摺動面の周方向の全体に亘って形成されている、
請求項３に記載の成形装置。
【請求項５】
前記ガイド部の前記加圧部材が摺動する摺動面には、前記筒部材内を浮遊する前記粉体を捕集可能な凹部が周方向に沿って形成されている、
請求項１に記載の成形装置。
【請求項６】
前記凹部は、前記ガイド部の軸方向の両端部に形成されている、
請求項５に記載の成形装置。
【請求項７】
前記加圧部材は、前記粉体が前記底部に充填された直後に、前記粉体の層を加圧する、
請求項３から６のいずれか１項に記載の成形装置。
【請求項８】
前記筒部材には、第１粉体が充填された後に、前記第１粉体とは異なる第２粉体が充填され、
前記加圧部材は、前記第１粉体の層及び前記第２粉体の層を加圧する、
請求項１に記載の成形装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、全固体電池の成形装置に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】

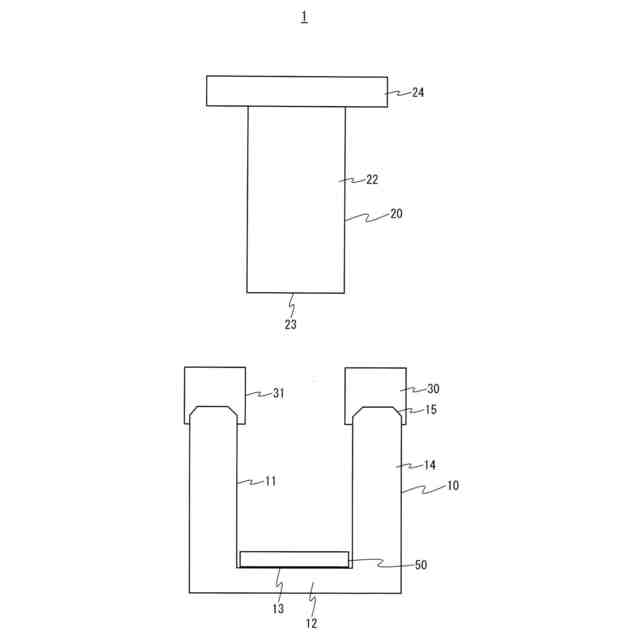

全固体電池の正極層、負極層及び固体電解質層の各々は、電池材料である粉体を加圧することで成形される（下記の特許文献１を参照）。具体的には、筒部材の底部に粉体を充填し、筒部材に対して摺動する加圧部材で粉体の層を加圧することで、正極層等が成形される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－６１４３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

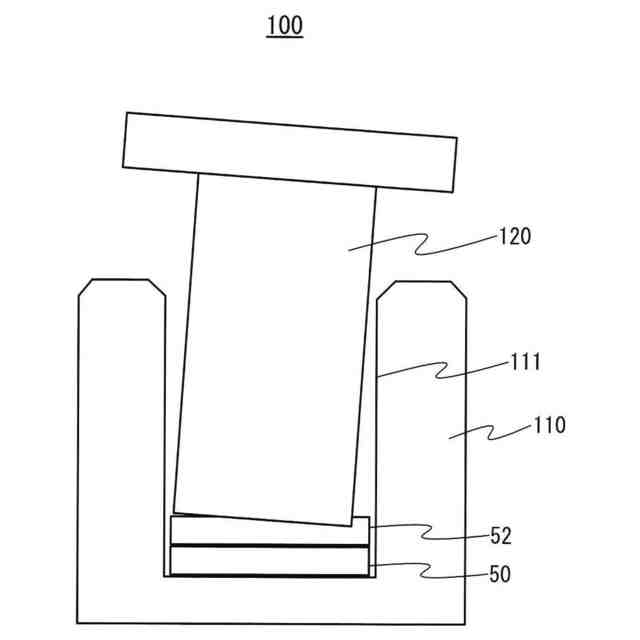

ところで、充填された粉体の一部が筒部材内を浮遊するが、粉体が加圧部材に付着することで加圧部材が筒部材に対して摺動不良になるおそれがある。摺動不良を抑制するために、加圧部材と筒部材の内周面との間には大きなクリアランスが設定されている。しかし、クリアランスが大きく設定されていると、加圧部材が筒部材に対して斜めに摺動することがあり、加圧部材が粉体の層を適切に加圧できない。具体的には、粉体の層の一部が加圧されなかったり、粉体の層の一部が過大に加圧されたりする。
【０００５】
そこで、本発明はこれらの点に鑑みてなされたものであり、電池材料である粉体を適切に加圧することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一の態様においては、底部に全固体電池の電池材料である粉体が充填される筒部材と、前記筒部材の内周面に沿って前記底部へ向かって移動し、前記粉体の層を加圧する加圧部材と、前記筒部材の上部に、前記内周面よりも前記筒部材の半径方向の中心へ突出するように設けられ、前記加圧部材を摺動可能にガイドする筒状のガイド部と、を備える、成形装置を提供する。
【０００７】
また、前記ガイド部の軸方向の長さは、前記筒部材の前記軸方向の長さよりも小さいこととしてもよい。
【０００８】
また、前記ガイド部の前記加圧部材が摺動する摺動面には、格子状に形成された溝が周方向に沿って形成されていることとしてもよい。
【０００９】
また、前記溝は、前記摺動面の周方向の全体に亘って形成されていることとしてもよい。
【００１０】
また、前記ガイド部の前記加圧部材が摺動する摺動面には、前記筒部材内を浮遊する前記粉体を捕集可能な凹部が周方向に沿って形成されていることとしてもよい。
（【００１１】以降は省略されています）
