公開番号2025069994
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2023179991
出願日2023-10-19
発明の名称製造装置
出願人株式会社ヨコオ
代理人個人
主分類B30B 15/04 20060101AFI20250424BHJP(プレス)
要約【課題】ラムの位置精度を維持する。
【解決手段】製造装置は、ラムと、保持部と、を有し、前記保持部と前記ラムの少なくとも一方は、ボールを含み、前記ラムは、前記ボールを介して、第1方向に摺動可能な状態で前記保持部に保持される、製造装置である。
【選択図】図4

特許請求の範囲【請求項１】
ラムと、
保持部と、を有し、
前記保持部と前記ラムの少なくとも一方は、ボールを含み、
前記ラムは、前記ボールを介して、第１方向に摺動可能な状態で前記保持部に保持される、製造装置。
続きを表示（約 1,400 文字）【請求項２】
前記保持部と前記ラムの一方には、摺動部が設けられ、
前記保持部と前記ラムの他方には、ガイド部が設けられ、
前記ガイド部は、レールを含み、
前記摺動部は、前記レールを跨ぐブロックと、前記ブロックと前記レールとの間に設けられた前記ボールと、を含む、請求項１に記載の製造装置。
【請求項３】
第１クランクシャフトと、第２クランクシャフトと、を含むクランク機構部を更に有し、
前記第１クランクシャフトと前記第２クランクシャフトの回転運動に基づいて、前記ラムが前記第１方向に移動し、
前記第２クランクシャフトは、前記第１クランクシャフトと逆方向に回転する、請求項１に記載の製造装置。
【請求項４】
前記ラムにおける、パンチホルダーが取り付けられる領域を挟む位置に設けられる、センター位置調整部を更に有し、
前記センター位置調整部は、前記第１方向に変位することで、前記パンチホルダーを前記第１方向と垂直な方向に変位させる、テーパーギブを含む、請求項１に記載の製造装置。
【請求項５】
前記ラムに取り付けられるパンチホルダーを更に有し、
前記パンチホルダーは、前記第１方向に平行な軸周りに回転することで、前記パンチホルダーを前記第１方向に移動させる、スケールリングを含む、請求項１に記載の製造装置。
【請求項６】
前記スケールリングの側面には、前記第１方向の移動量に関連する情報が設けられ、
前記スケールリングを一の方向に所定の目盛り量だけ回転することで、前記パンチホルダーが前記第１方向に前記所定の目盛り量に対応する移動量だけ前進し、
前記スケールリングを他の方向に前記所定の目盛り量だけ回転することで、前記パンチホルダーが前記第１方向に前記所定の目盛り量に対応する移動量だけ後退する、請求項５に記載の製造装置。
【請求項７】
ダイ固定部と、
前記ダイ固定部を介してダイを保持するダイベースと、を更に有し、
前記ダイ固定部は、前記ラムに取り付けられたパンチホルダーと対向し、メカロックで構成される、請求項１に記載の製造装置。
【請求項８】
前記ラムに取り付けられるパンチホルダーと、
パンチノックアウト機構と、を更に有し、
前記パンチホルダーと前記パンチノックアウト機構の一方は、前記ラムの前記第１方向の往復運動と共に移動し、
前記パンチホルダーと前記パンチノックアウト機構の他方は、所定の位置関係の時に前記ラムの前記第１方向の往復運動とは別で移動または停止する、請求項１に記載の製造装置。
【請求項９】
前記ラムに取り付けられたピニオンと、前記パンチノックアウト機構が有するラックと、前記保持部に取り付けられ、前記ピニオンに設けられたカムフォロアの移動範囲を制限するカムと、により、前記往復運動とは別での移動または停止が行われる、請求項８に記載の製造装置。
【請求項１０】
パンチと、
前記パンチの取付位置を前記第１方向で摺動可能な状態で前記パンチを保持するパンチ固定部と、
前記パンチ固定部が取り付けられたパンチホルダーと、を更に有し、
前記パンチホルダーは、前記ラムに取り付けられ、前記パンチの受圧荷重を測定するロードセルを含む、請求項１に記載の製造装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、製造装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、特許文献１のように、フォーマーなどの製造装置が提案されている。
【先行技術文献】
【特許文献】
【０００３】
特開平０３－０９４９４５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、往復運動が頻繁に行われてもラムが安定的に動作する必要があった。
【０００５】
したがって本発明の目的の一例は、ラムの位置精度を維持することである。本発明の他の目的は、本明細書の記載から明らかになるであろう。
【課題を解決するための手段】
【０００６】
本発明の一態様は、ラムと、保持部と、を有し、前記保持部と前記ラムの少なくとも一方は、ボールを含み、前記ラムは、前記ボールを介して、第１方向に摺動可能な状態で前記保持部に保持される、製造装置である。
【０００７】
本発明の上記態様によれば、ラムの位置精度を維持することができる。
【図面の簡単な説明】
【０００８】

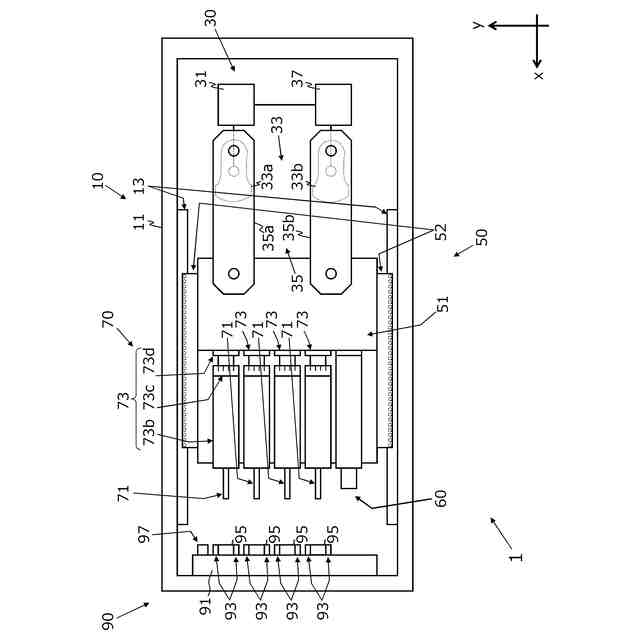

第１実施形態における製造装置を上方から見た構成図である。

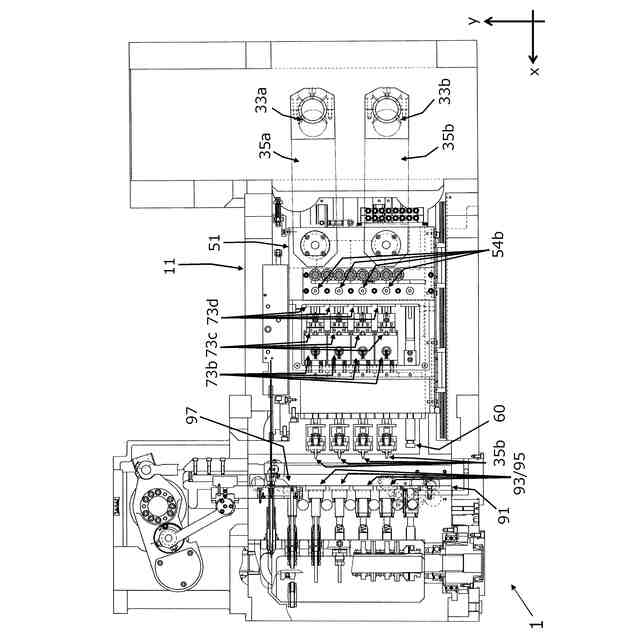

第１実施形態における製造装置の上面図である。

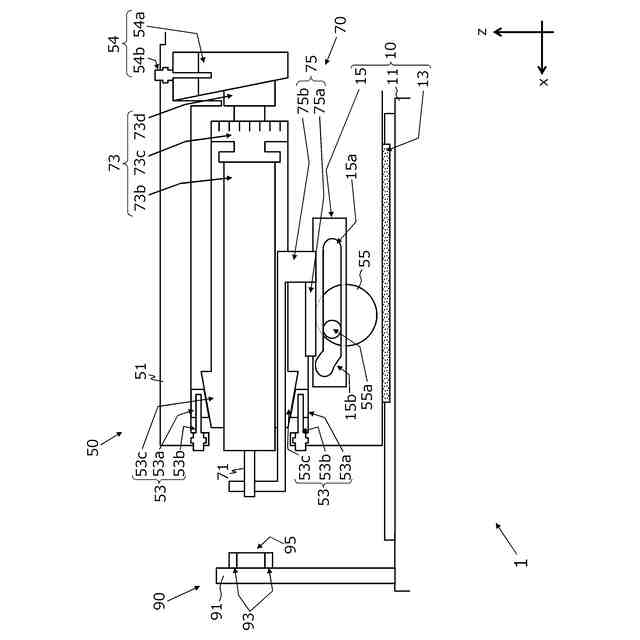

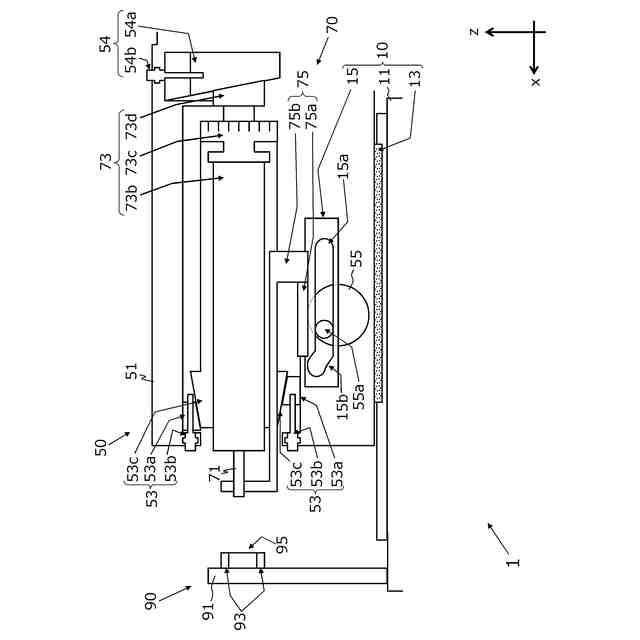

第１実施形態における製造装置を側方から見た構成図である。

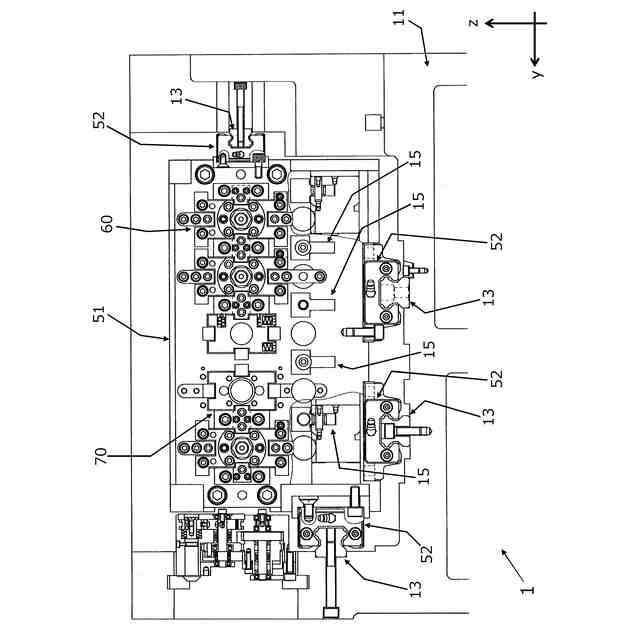

第１実施形態における製造装置を前方から見た断面構成図である。
第１実施形態における図３の状態からパンチホルダーを上方に移動させた製造装置を側方から見た構成図である。

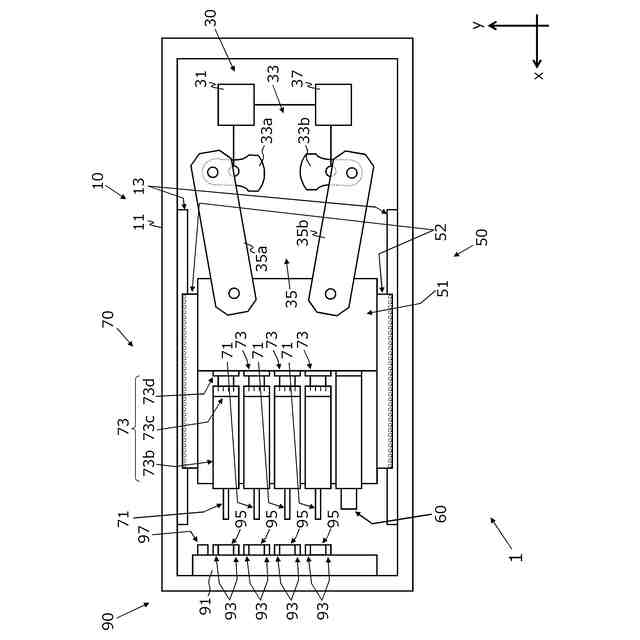

第１実施形態における第１状態の製造装置を上方から見た構成図である。
第１実施形態における第１状態の製造装置を側方から見た構成図である。

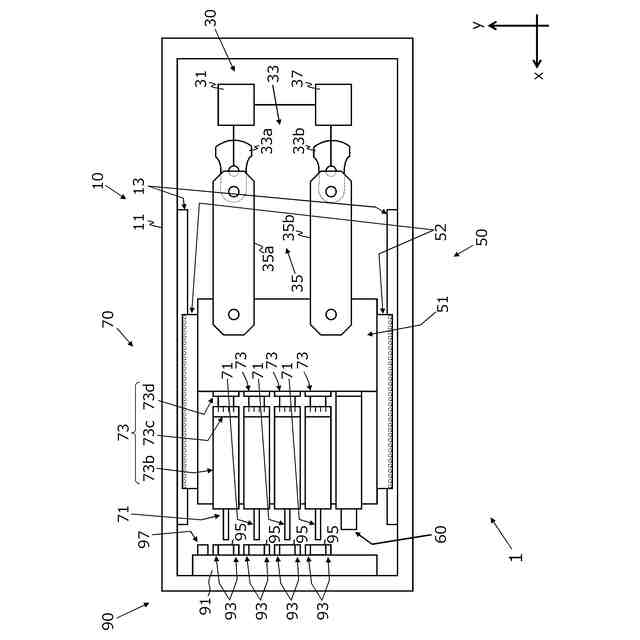

第１実施形態における第２状態の製造装置を上方から見た構成図である。

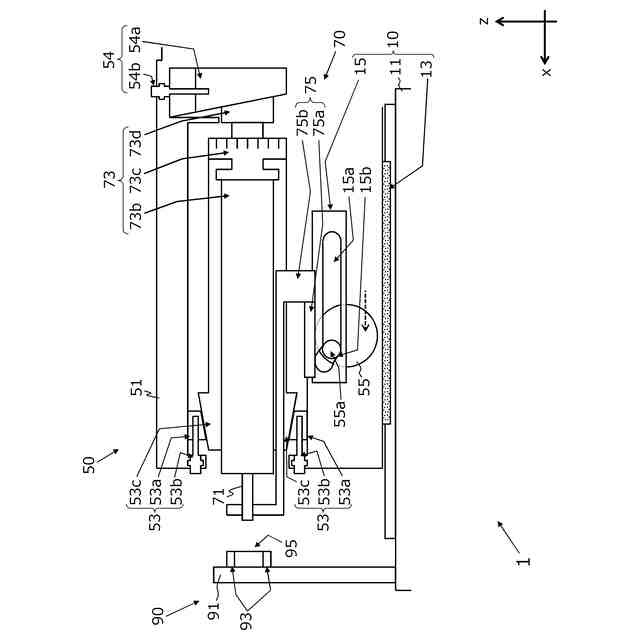

第１実施形態における第２状態の製造装置を側方から見た構成図である。
第１実施形態における第３状態の製造装置を上方から見た構成図である。

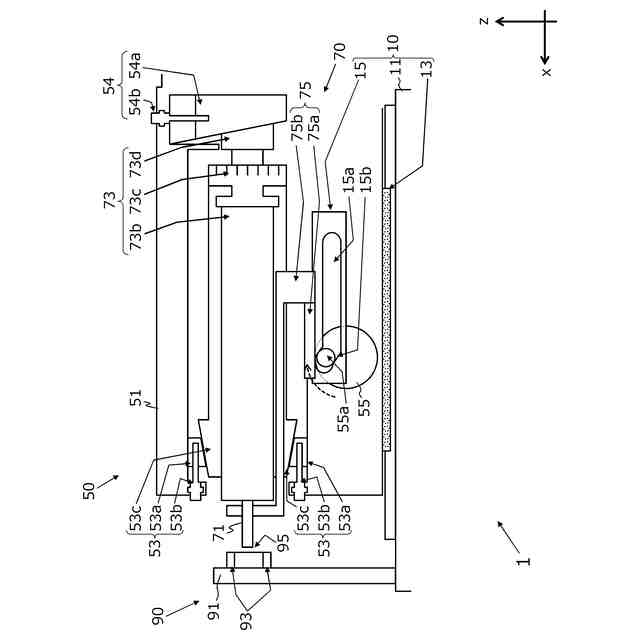

第１実施形態における第３状態の製造装置を側方から見た構成図である。
ダイベースとダイ固定部とダイの斜視図である。
第２実施形態における製造装置の側面図である。
第２実施形態における製造装置を側方から見た構成図である。
【発明を実施するための形態】
【０００９】
以下、第１実施形態、第２実施形態について、図を用いて説明する。なお、実施形態は、以下の第１実施形態、第２実施形態に限られるものではない。また、一つの実施形態に記載した内容は、原則として他の実施形態にも同様に適用される。また、各実施形態及び各変形例は、適宜組み合わせることができる。
【００１０】
なお、以下では方向を説明するために、ラム５１の移動方向（前後方向）をｘ方向（第１方向）、ｘ方向と垂直な左右方向をｙ方向、ｘ方向とｙ方向に垂直な略鉛直方向をｚ方向と定義して説明する。また、図１～図１４において、ｘｙｚ軸のそれぞれの矢印が指し示す方向をそれぞれ前方向、右方向、上方向と定義する。
（【００１１】以降は省略されています）
