公開番号2025037769
公報種別公開特許公報(A)
公開日2025-03-18
出願番号2023161758
出願日2023-09-06
発明の名称浮力と重力のバランスを利用した動力発生装置。
出願人個人
代理人
主分類F03B 17/04 20060101AFI20250311BHJP(液体用機械または機関;風力原動機,ばね原動機,重力原動機;他類に属さない機械動力または反動推進力を発生するもの)
要約【課題】本体水槽を連続して回転させ、浮きの浮力を繰り返し動力として利用出来る様に考案した、浮力と重力のバランスを利用した動力発生装置を提供する。
【解決手段】液体2(水等)を充填し密閉した本体水槽1 の左右中央部に本体水槽主軸A10、本体水槽主軸B11 を設けて支えた上下均等な本体水槽内へ、上下に均等な重さの重りC5、D6を設け、均等な浮力の浮きC3、D4を上下に設けた主軸回転歯車回し板7 を有し、総体が浮力と重力のバランスが取れる水槽内移動枠組8 を入れた、本体水槽内で水槽内移動枠組8 を移動させ、垂直状態から傾斜した本体水槽内壁に、重りの荷重を直接かけ、本体水槽の上下のバランスを変動させて、本体水槽1 を半回転させ本体水槽1 内の浮きの浮力を主軸9 に伝え、繰り返して動力として利用する為、各重りの重力、各浮きの浮力、主軸回転歯車回し板7、各部材、水槽内移動枠組8、本体水槽1の大きさ、長さ、重さ、浮力、形状等を調整して設けた事を特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
液体（水等）２を充填し密閉した縦長の本体水槽１の左側をＡ、右側をＢ、上側をＣ、下側をＤとするとＡ側中央部に本体水槽主軸Ａ１０と右側中央部に本体水槽主軸Ｂ１１を設け本体水槽１を挟んで左右Ａ側Ｂ側に本か体水槽主軸受け台５７を設けて上部に本体水槽主軸受け４２を設け、本体水槽主軸Ａ１０と本体水槽主軸Ｂ１１を乗せて上下均衡の取れた本体水槽１を設置し、本体水槽主軸Ａと本体水槽主軸Ｂの中心を通して主軸９を設け主軸９の本体水槽内中央部に主軸回転歯車１２を設け本体水槽主軸Ａ、Ｂと本体水槽主軸受けの間にベアリングを設け、本体水槽１内に縦長の水槽内移動枠組８を設けて、水槽内移動枠組８と本体水槽内壁との間に水槽内移動枠組誘導車１７を設け、水槽内移動枠組８の上部と下部の端部に均等な重さの重りＣ５、重りＤ６を設けて、水槽内移動枠組８の本体水槽Ａ、Ｂ側の各重りの上下部に解放用車受け台１４を設け本体水槽Ａ、Ｂ側各重りの上下部に、重り解放用移動車１３を設けて解放用車受け台１４に乗せて設置し各解放用車受け台１４の水槽内移動枠組８の真ん中、中央側に位置する側に浮き止め９３を設け、本体水槽１内の各重りの回転方向両側に、重り解放用軸１５を設け、水槽内移動枠組８の枠組み立て部に対称に浮体（浮き）８３を取り付けて設置し、主軸回転歯車１２を挟んで両側に主軸回転歯車回し板７を設け、両側端部を接続して両端側に移動車１３を設け、各浮きの中央部側向きの片側に主軸回転歯車回し板移動レール５８を設けて、主軸回転歯車回し板７の両端に設けた移動車１３を乗せ均等な浮力の浮きＣ３と浮きＤ４を主軸回転歯車回し板７の両端に接続して設け、主軸回転歯車回し板７の両外側主軸回転歯車１２と接触しない部分に対称に浮体（浮き）８３を取り付け、水槽内移動枠組８の中で浮上する前の、各浮きが浮き止め迄浮上するスペースを持たせ、水槽内移動枠組８内で各浮きが浮上出来るスペース内を浮上した、水槽内移動枠組８の総体が液体を充填し垂直状態の本体水槽１内で、浮力と重力の釣り合いが取れた平衡状態にして設置し、本体水槽Ａ側に設けた本体水槽主軸受け台５７に隣接して歯車受け台８７を設け上部に固定軸固定台９１を設けて本体水槽主軸Ａ１０と主軸９の間に誘導盤固定軸Ａ８９を設けてＡ側の端部を固定軸固定台９１に固定し、反対片端を本体水槽１内のＡ側に設け本体水槽Ｂ側に設けた本体水槽主軸受け台５７の上部に固定軸固定台９１を設け本体水槽主軸Ｂ１１と主軸９の間に誘導盤固定軸Ｂ９０を設けＢ側端を固定軸固定台９１に固定して設けて反対側の片端を本体水槽１内のＢ側に設け、主軸９と誘導盤固定軸Ａ８９、主軸９と誘導盤固定軸Ｂ９０の間と誘導盤固定軸Ａと本体水槽主軸Ａ、誘導盤固定軸Ｂと本体水槽主軸Ｂの間に防水ベアリング８８を設け本体水槽１内壁Ｃ側、Ｄ側にクッション８５を設けて本体水槽内Ａ側に設けた誘導盤固定軸Ａに内壁側から浮きストッパー誘導棒誘導盤Ａ５９と移動台車誘導棒誘導盤Ａ２２を取り付けて設け、本体水槽内Ｂ側に設けた誘導盤固定軸Ｂに内壁側から浮きストッパー誘導棒誘導盤Ｂ２３と移動台車誘導棒誘導盤Ｂ２３を取り付けて設け、Ａ側本体水槽主軸Ａ１０と誘導盤固定軸Ａ８９主軸９と誘導盤固定軸Ａ８９の間、Ｂ側本体水槽主軸Ｂ１１と誘導盤固定軸Ｂ９０の間に漏水防止装置４１を設け、移動台車誘導棒誘導盤Ａ２２、Ｂ２３の外周の一部に歯車部３３を設けて盤中に円周状に溝を設け溝の左右に対称に凹凸部を設けて設置し、本体水槽１Ａ側内壁、移動台車誘導棒誘導盤Ａ２２の外周上側にロープ巻き取り巻き戻し装置Ａ２９を設け本体水槽１Ｂ側内壁、移動台車誘導棒誘導盤Ｂ２３の外周下側にロープ巻き取り巻き戻し装置Ｂ３０を設置し、ロープ巻き取り巻き戻し装置Ａ２９、Ｂ３０は先端部にロープ巻き取り巻き戻し装置歯車３４を備えた軸３７を本体水槽１内壁に設置して軸３７に片側を固定したゼンマイばね３６を内蔵したゼンマイばね格納容器３８と外周部にロープ巻き取り収納容器３５を設けた構成から成り各ロープ巻き取り巻き戻し装置歯車３４を移動台車誘導棒誘導盤Ａ２２、Ｂ２３の外周に設けた歯車部に接して設け、本体水槽１内中央部、回転方向両側にかけて、台車車用レール２８を上下両側に設けた移動台車固定台１６を設置し、両側前後上下に台車車２７を備えた移動台車２４を台車車用レール２８に乗せて設置して移動台車２４の前後両側に主軸回転歯車回し板押さえ棒２５を設け、主軸９に取り付けた主軸回転歯車１２をまたいで両側に設けた主軸回転歯車回し板７の主軸回転歯車１２と接触しない裏側面を押さえ、接触する部分が容易に滑り回転できる等施した主軸回転歯車回し板押さえ棒２５を移動台車２４の両端に設け、移動台車２４の片側、本体水槽１が回転する方向の片側に移動台車誘導棒軸受２１を設け移動台車２４の反対片側に弾性体Ａ２６を設けて片側を本体水槽内壁に固定して設け、主軸回転歯車１２と主軸回転歯車回し板７の接触面の間隔を持たせて設置して移動台車２４が移動する時に、片側が接触する時片側が離れ、反対側の片側が接触する時反対側の片方が離れ、両側も離れている間隔を持たせて設置し、移動台車誘導棒軸受２１に移動台車誘導棒２０を通し、片側を移動台車誘導棒誘導盤Ａ２２の移動台車誘導棒誘導溝３２に挿入し、反対側の片端を移動台車誘導棒誘導盤Ｂ２３の移動台車誘導棒誘導溝３２に挿入し、溝と当たる移動台車誘導棒２０の先端部は滑りやすく回転させる等して設ける、本体水槽１Ａ側とＣ側の内壁にロープ案内車４０を設けロープ案内車４０に添ってロープ３９を設けロープの片端をロープ巻き取り巻き戻し装置Ａ２９のロープ巻き取り収納容器３５に固定し、片方の端を水槽内移動枠組８のＣ側端に結んで設置し、本体水槽１のＢ側とＤ側の内壁にロープ案内車４０を設け、ロープ案内車４０に添ってロープ３９を設けてロープの片端をロープ巻き取り巻き戻し装置Ｂ３０のロープ巻き取り収納容器３５に固定し、もう片方の片端を水槽内移動枠組８のＤ側端に結んで設置する、ロープはスチールロープ、ナイロン、ビニール、でも可、本体水槽１と共に回転する水槽内移動枠組８の回転する方向の両側の上部から下部に掛けて浮き誘導棒３１を設け、浮きＣ３と浮きＤ４の両側に浮き誘導突起９６を設けて浮き誘導棒３１に添わせて浮きを設け、水槽内移動枠組８内に設置した浮きＣ３とＤ４の本体水槽１Ａ側とＢ側に浮き止め突起８２を設け、本体水槽内を移動した各浮きの浮き止め突起８２が停止する位置の本体水槽内壁のＡ側に浮きストッパーＡ７４浮きストッパーＣ７６浮きストッパーＥ７８浮きストッパーＧ８０を設置し、本体水槽内壁Ｂ側に浮きストッパーＢ７５浮きストッパーＤ７７浮きストッパーＦ７９浮きストッパーＨ８１を設け、各浮きストッパーは片端を本体水槽１内壁に浮きストッパー固定軸９４を設けて固定し反対側の先端部は各浮きに取り付けた、浮き止め突起８２に乗りやすく、外れやすく回転させる等施して設け、各浮きストッパーの棒部分と本体水槽内壁の間に弾性体Ｂ９５を設けて設置し、浮きストッパーＡ７４浮きストッパーＣ７６浮きストッパーＢ７５浮きストッパーＤ７７は各先端部を本体水槽１のＤ側向きにして、浮きストッパーＥ７８浮きストッパーＧ８０浮きストッパーＦ７９浮きストッパーＨ８１は先端部を本体水槽１のＣ側に向けて設置し、浮きストッパー誘導棒誘導盤Ａ５９と浮きストッパー誘導棒誘導盤Ｂ６０の外周に突起部を設けて設置し、本体水槽１Ａ側内壁内の誘導盤固定軸Ａ８９に固定して設置した浮きストッパー誘導棒誘導盤Ａ５９を挟んで本体水槽１内壁の上下に対称に誘導棒固定軸８４を設けて浮きストッパー誘導棒Ａ６１、浮きストッパー誘導棒Ｃ６３を取り付け、それぞれ片端を浮きストッパー誘導棒誘導盤Ａ５９の外周部に接して設け、本体水槽１Ｂ側内壁内の誘導盤固定軸Ｂ９０に固定して設置した浮きストッパー誘導棒誘導盤Ｂ６０を挟んで本体水槽１内壁の上下に誘導棒固定軸８４を対称に設けて浮きストッパー誘導棒Ｂ６２、浮きストッパー誘導棒Ｄ６４を取り付け、それぞれ片端を浮きストッパー誘導棒誘導盤Ｂ６０の外周部に接して設け、本体水槽１Ａ側内壁に作動棒固定軸７１を設けて浮きストッパー作動棒Ａ６７と浮きストッパー作動棒Ｃ６９を作動棒固定軸７１に通して設置し本体水槽１Ｂ側内壁に作動棒固定軸７１を設けて浮きストッパー作動棒Ｂ６８と浮きストッパー作動棒Ｄ７０を通して設置し、浮きストッパー作動棒Ａ６７浮きストッパー作動棒Ｃ６９の両端、浮きストッパーＡ７４浮きストッパーＣ７６と浮きストッパーＥ７８浮きストッパーＧ８０の位置する箇所に作動棒動作取っ手７３を設け本体水槽１内壁に引張りバネ固定軸９２を設けて作動棒動作取っ手７３の先端部を弾性体７２で結び弾性体７２の片側を引張りバネ固定軸９２と結んで設置し、浮きストッパー作動棒Ｂ６８浮きストッパー作動棒Ｄ７０の両端浮きストッパーＢ７５浮きストッパーＤ７７浮きストッパーＦ７９浮きストッパーＨ８１の位置する箇所に作動棒動作取っ手７３を設け、本体水槽１内壁に引張りバネ固定軸９２を設けて作動棒動作取っ手７３の先端部を弾性体７２で結び弾性体７２の片側を引張りバネ固定軸９２と結んで設置し、各浮きストッパーの先端部にワイヤー６６を結び、本体水槽１内壁にワイヤー案内車６５を設けてワイヤー６６を誘導し、片端を各作動棒動作取っ手７３に結んで設置し、設置した各浮きストッパー誘導棒の片側に、片端を本体水槽１内壁に固定した弾性体７２を結び、各浮きストッパー誘導棒の反対側片端が常に浮きストッパー誘導棒誘導盤Ａ、Ｂの外周部に接する状態にして設置し、浮きストッパー誘導棒Ａ６１の位置する浮きストッパー作動棒Ａ６７の中間部、浮きストッパー誘導棒Ｃ６３の位置する浮きストッパー作動棒Ｃ６９の中間部、浮きストッパー誘導棒Ｂ６２の位置する浮きストッパー作動棒Ｂ６８の中間部、浮きストッパー誘導棒Ｄ６４の位置する浮きストッパー作動棒Ｄ７０の中間部各位置に作動棒動作取っ手７３を設け、本体水槽１内壁にワイヤー案内車６５を設けて各作動棒動作取っ手７３の先端部と各浮きストッパー誘導棒の浮きストッパー誘導棒誘導盤の外周部と接していない反対側先端部をワイヤー６６で結んで設け、本体水槽主軸Ａ１０に大歯車Ａ４４を取り付けて設け、間欠歯車４６と大歯車Ｂ４５を結合して設け間欠歯車４６と大歯車Ａ４４を噛み合わせて設置し、設置した歯車受け台８７に案内歯車４７遊び歯車Ａ５２遊び歯車Ｂ５３をそれぞれ噛み合わせて設け案内歯車４７と大歯車Ｂ４５を噛み合わせて設けて、歯車受け台８７に隣接してはずみ車受け台４３を設け、上部にはずみ車主軸受け８６を設けて、はずみ車主軸５６にベルト車Ｂ５０動力取出し口５５はずみ車４８を設けてはずみ車主軸受け８６に乗せて設置し、はずみ車主軸５６の端にはずみ車主軸回転歯車５４を設けて遊び車Ｂ５３を噛み合わせて設置し、主軸９と主軸回転歯車１２、はずみ車主軸５６とベルト車Ｂ５０は、主軸回転歯車１２とベルト車Ｂ５０が回転する時、主軸９とはずみ車主軸５６は回転し、主軸回転歯車１２とベルト車Ｂ５０が停止した時、主軸９、とはずみ車主軸５６は回転を続行出来る様にフリーギアに設定して設ける。
本発明は、以上の構成よりなる、浮力と重力のバランスを利用した動力発生装置で有る。
続きを表示（約 600 文字）【請求項２】
縦長で液体を充填し上下均等な中央部に主軸９を有した本体水槽１内に縦長で上部、と下部に均等な重りＣ５、Ｄ６を有し、主軸９を跨いで主軸回転歯車回し板７の両端に均等な浮力を持った浮きＣ３と浮きＤ４を接続し、浮きが浮上するスペースを有する水槽内移動枠組８を設け、垂直状態の本体水槽１内で、浮上出来るスペース内を、浮きが浮上する浮力を主軸９に伝達し、浮きが浮上した水槽内移動枠組８の総体が、浮力と重力の釣り合いが取れた状態に設定した水槽内移動枠組８を本体水槽１の下部に移動させ、本体水槽１が回転して傾斜する時水槽内移動枠組８内の重りを移動させ、重りの荷重が移動した本体水槽内内壁に直接掛かることで重心が移動して本体水槽１が半回転できる値に設定した本体水槽１を半回転させて、繰り返して浮きの浮力を動力として利用する為に設けた請求項１の浮力と重力のバランスを利用した動力発生装置。
【請求項３】
本体水槽１を複数（十字等）に組んで設置した請求項１の浮力と重力のバランスを利用した動力発生装置。
【請求項４】
本体水槽１の回転、水槽内移動枠組８の移動、移動台車２４の移動、本体水槽内での動作に要する動力を、外部からの電源を用いて利用した請求項１の浮力と重力のバランスを利用した動力発生装置。

発明の詳細な説明【技術分野】
【０００１】
この発明は、液体を充填し、軸を中心に上下均衡のとれた本体水槽内に、浮力と重力の釣り合いが取れた浮きと重りを設けて重力と浮力の釣り合いが取れた状態の水槽内移動枠組を設け、水槽内移動枠組内の浮きを浮上させて浮きの浮力を動力として利用し、本体水槽の軸を中心に回転を続行させ垂直状態になった本体水槽内の水槽内移動枠組を移動させて、水槽内移動枠組内に有る浮きと重りを移動させ、重りを一時解放して重りの荷重を本体水槽内壁に直接かけ、本体水槽の上下の均衡を崩して本体水槽を半回転させ、再度浮きが浮上出来る状態にして、連続して浮きの浮力をエネルギー源として利用する、浮力と重力のバランスを利用した動力発生装置に関するものである。
続きを表示（約 16,000 文字）【背景技術】
【０００２】
従来、自然エネルギー、再生可能エネルギー源として、主に太陽光発電（特許文献１参照）と風力発電（特許文献２参照）波力発電（特許文献３参照）等が利用されてきた。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１７７６４５号公報
特開２０１４－１６３２６５号公報
特開２０１４－５０６６５９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
これらには、つぎのような欠点があった。
自然エネルギー源の太陽光発電は、気象条件下での可動率低下と、夜間における可動停止、効率良く太陽光にあてる為の広い敷地を必要とする等の立地条件に制限され、風力発電は、風の吹かない無風時での可動停止と、常に風当たりが良く人的環境被害の無い設置場所の確保等の立地条件と気象条件に制限され、波力発電は、低気圧、台風等通過時の可動低下と稼働に適切な波を得る場所等、設置場所を選ぶ立地条件の制限等、これらは環境問題と自然環境に大きく左右されてきた。
本発明は、以上のような欠点を補うためになされたものである。
【課題を解決するための手段】
【０００５】
液体（水等）２を充填し密閉した本体水槽１の左Ａ側中央部に、本体水槽主軸Ａ１０と右側中央部に本体水槽主軸Ｂ１１を設ける。
本体水槽１を挟んで、左右Ａ側Ｂ側に、本体水槽主軸受け台５７を設置する。
本体水槽主軸受け台５７の上部に、本体水槽主軸受け４２を設け本体水槽主軸Ａ１０と本体水槽主軸Ｂ１１を乗せて上下の均衡を保った本体水槽１を設置する。本体水槽主軸Ａ、Ｂと本体水槽主軸受けの各間にベアリング８８を設ける。
本体水槽１内に水槽内移動枠組８を設ける。水槽内移動枠組８と本体水槽内壁との間に、水槽内移動枠組誘導車１７を設ける。
水槽内移動枠組８の上部と下部に浮き止め９３と重り解放用車受け台１４を設け、均等な重さの重りＣ５と重りＤ６に重り解放用移動車１３と重り解放用軸１５を設けて設置する。水槽内移動枠組８と主軸回転歯車回し板７に浮体（浮き）８３を設ける。
均等な浮力を持った浮きＣ３と浮きＤ４に主軸回転歯車回し板移動レール５８を設け、主軸回転歯車回し板７の両端に移動車１９を設けて主軸回転歯車回し板と各浮きを接続して水槽内移動枠組内に設け、水槽内移動枠組８と主軸回転歯車回し板７に浮体（浮き）８３を取り付けて設置する。水槽内移動枠組８内で各浮きが浮上出来るスペースを持たせて設置する。
浮きと重りを設け、浮体を取り付けた水槽内移動枠組８の総体が液体を充填した本体水槽１内で、浮力と重力の釣り合いが取れた平衡状態にして設置する。
本体水槽主軸Ａ１０に大歯車Ａ４４を取り付けて設置する。
間欠歯車４６大歯車Ｂ４５を結合して設け、間欠歯車４６と大歯車Ａ４４を噛み合わせて設置する。
本体水槽主軸受け台５７に隣接して歯車受け台８７を設置する。
歯車受け台８７に案内歯車４７遊び歯車Ａ５２遊び歯車Ｂ５３をそれぞれ噛み合わせて設置し、同軸で接続した片側の案内歯車４７と大歯車Ｂ４５を噛み合わせて設置する。
歯車受け台８７に隣接して、はずみ車受け台４３を設置する。上部にはずみ車主軸受け８６を設けはずみ車主軸５６を乗せて、はずみ車４８を設置する。
はずみ車主軸５６にベルト車Ｂ５０はずみ車４８動力取出し口５５を設置する。はずみ車主軸５６の端にはずみ車主軸回転歯車５４を取り付け、遊び車Ｂ５３を噛み合わせて設置する。
本体水槽主軸Ａ１０と本体水槽主軸Ｂ１１の中心を通して、主軸９を設置する。
本体水槽主軸Ａ１０側の主軸９にベルト車Ａ４９を設け、ベルト車Ｂ５０とベルト５１で接続して設置する。
本体水槽主軸Ａ１０と主軸９の間に、誘導盤固定軸Ａ８９を設け、片端をＡ側、歯車受け台８７に固定して設置する。
Ｂ側、本体水槽主軸受け台５７に、固定軸固定台９１を設ける。本体水槽主軸Ｂ１１と主軸９の間に、誘導盤固定軸Ｂ９０を設け、固定軸固定台９１に固定して設置する。主軸９と誘導盤固定軸Ａ８９本体水槽主軸Ａ１０の間と主軸９と誘導盤固定軸Ｂ９０本体水槽主軸Ｂ１１の各間に、ベアリング８８を設け、漏水防止装置４１を設けて設置する、ベアリングは漏水防止用とする。本体水槽１内壁Ｃ側、Ｄ側にクッション８５を設ける。
本体水槽１内中央部の主軸９に主軸回転歯車１２を取り付けて設置する。
本体水槽１内Ａ側に設置した誘導盤固定軸Ａ８９に、移動台車誘導棒誘導盤Ａ２２と、浮きストッパー誘導棒誘導盤Ａ５９を固定して設置する。
本体水槽１内Ｂ側に設置した誘導盤固定軸Ｂ９０に、移動台車誘導棒誘導盤Ｂ２と、浮きストッパー誘導棒誘導盤Ｂ６０を固定して設置する。
移動台車誘導棒誘導盤Ａ２２の外周部の一部に歯車部３３を設け、盤中に移動台車誘導棒誘導溝３２を設ける。溝の一部に凹凸部を設ける。
移動台車誘導棒誘導盤Ｂ２３の外周部の一部に歯車部３３を設け、盤中に移動台車誘導棒誘導溝３２を設ける。溝の一部に凹凸部を設ける。
本体水槽１Ａ側内壁に、ロープ巻き取り巻き戻し装置Ａ２９と、本体水槽１Ｂ側内壁に、ロープ巻き取り巻き戻し装置Ｂ３０を設置する。
ロープ巻き取り巻き戻し装置Ａ２９とロープ巻き取り巻き戻し装置Ｂ３０は、先端部にロープ巻き取り巻き戻し装置歯車３４を設けた軸３７を、本体水槽１内壁に設置して、軸３７にゼンマイばね３６を内蔵したゼンマイばね格納容器３８と外周部にロープ巻き取り収納器３５を設けた構成から成る。
各ロープ巻き取り巻き戻し装置歯車３４を、移動台車誘導棒誘導盤Ａ２２と、移動台車誘導棒誘導盤Ｂ２３の歯車部３３に接して設置する。
本体水槽１内中央部に台車車用レール２８を設けた移動台車固定台１６を設置し、移動台車固定台１６に移動台車２４を乗せて設ける。
移動台車２４の両側に、台車車２７を設け、台車車用レール２８に乗せて設置する。
移動台車２４の両端に、主軸回転歯車回し板７に接して主軸回転歯車回し板押さえ棒２５を設ける。
移動台車２４の片側に、移動台車誘導棒軸受２１を設置する。反対片側に弾性体２６を設けて本体水槽１内壁側に固定する。
移動台車誘導棒軸受２１に移動台車誘導棒２０を通し、片端を移動台車誘導棒誘導盤Ａ２２の移動台車誘導棒誘導溝３２に挿入し、反対側の片端を移動台車誘導棒誘導盤Ｂ２３の移動台車誘導棒誘導溝３２に挿入して設置する。
本体水槽１Ａ側とＣ側の内壁に、ロープ案内車４０を設置する。
ロープ案内車４０に添ってロープ３９を設ける。ロープの片端をロープ巻き取り巻き戻し装置Ａ２９のロープ巻き取り収納器３５に固定し、もう一方の片端を水槽内移動枠組８のＣ側端に結んで設置する。（ロープはビニール、ナイロン、スチールロープ等でも可）
本体水槽１のＢ側とＤ側の内壁に、ロープ案内車４０を設置する。ロープ案内車４０に添ってロープ３９を設けロープの片端をロープ巻取り巻き戻し装置Ｂ３０のロープ巻き取り収納器３５に固定し、もう一方の片端を水槽内移動枠組８のＤ側端に結んで設置する。
回転する本体水槽１内で水槽内移動枠組８が回転する方向の両側に、浮き誘導棒３１を設置し、浮きＣ３と浮きＤ４の両側に浮き誘導突起９６を設けて浮き誘導棒３１に添わせて浮きを設置する。
水槽内移動枠組８内に設置した浮きＣ３、浮きＤ４の本体水槽１Ａ側、Ｂ側に浮き止め突起８２を設ける。
移動した各浮きの浮き止め突起８２が停止する位置の本体水槽１内壁のＡ側に浮きストッパーＡ７４浮きストッパーＣ７６浮きストッパーＥ７８浮きストッパーＧ８０を設置、本体水槽１内壁Ｂ側に浮きストッパーＢ７５浮きストッパーＤ７７浮きストッパーＦ７９浮きストッパーＨ８１を設置する。
各浮きストッパーは、片端を本体水槽１内壁に浮きストッパー固定軸９４を設けて固定し、反対側の先端部は浮き止め突起８２に、回転させる等施して乗りやすく、外れやすくして設置する。
浮きストッパーの棒先端部と本体水槽１内壁の間に弾性体９５を設けて設置する。
浮きストッパーＡ７４浮きストッパーＣ７６浮きストッパーＢ７５浮きストッパーＤ７７は先端部を本体水槽１のＤ側向きに、浮きストッパーＥ７８浮きストッパーＧ８０浮きストッパーＦ７９浮きストッパーＨ８１は先端部を本体水槽１のＣ側に向けて設置する。
本体水槽１Ａ側内壁内の誘導盤固定軸Ａ８９に、外周部の一部に突起部を設けた浮きストッパー誘導棒誘導盤Ａ５９を固定して設置する。浮きストッパー誘導棒誘導盤Ａを挟んで本体水槽１内壁に誘導棒固定軸８４を対象に設けて、浮きストッパー誘導棒Ａ６１、浮きストッパー誘導棒Ｃ６３を取り付け、それぞれ片端を浮きストッパー誘導棒誘導盤Ａ５９の外周部に接して設置する。
本体水槽１Ｂ側内壁内の誘導盤固定軸Ｂ９０に、外周部の一部に突起部を設けた浮きストッパー誘導棒誘導盤Ｂ６０を固定して設置する。浮きストッパー誘導棒誘導盤Ｂを挟んで本体水槽１内壁に誘導棒固定軸８４を対象に設けて浮きストッパー誘導棒Ｂ６２、浮きストッパー誘導棒Ｄ６４を取り付け、それぞれ片端を浮きストッパー誘導棒誘導盤Ｂ６０の外周部に接して設置する。
本体水槽１Ａ側内壁に作動棒固定軸７１を設けて浮きストッパー作動棒Ａ６７と浮きストッパー作動棒Ｃ６９を通して設置する。
本体水槽１Ｂ側内壁に作動棒固定軸７１を設けて浮きストッパー作動棒Ｂ６８と浮きストッパー作動棒Ｄ７０を通して設置する。
浮きストッパー作動棒Ａ、浮きストッパー作動棒Ｃの両端、浮きストッパーＡ７４、浮きストッパーＣ７６、浮きストッパーＥ７８、浮きストッパーＧ８０の位置する箇所に作動棒動作取っ手７３を設け、本体水槽１内壁に引張りバネ固定軸９２を設けて、作動棒動作取っ手７３の先端部と引張りバネ固定軸９２を弾性体７２で結び設置する。
浮きストッパー作動棒Ｂ、浮きストッパー作動棒Ｄの両端、浮きストッパーＢ７５、浮きストッパーＤ７７、浮きストッパーＦ７９、浮きストッパーＨ８１の位置する箇所に作動棒動作取っ手７３を設け、本体水槽１内壁に引張りバネ固定軸９２を設けて、作動棒動作取っ手７３の先端部と引張りバネ固定軸９２を弾性体７２で結び設置する。（弾性体はバネ等）
各浮きストッパーの先端部にワイヤー６６を結び、本体水槽１内壁にワイヤー案内車６５を設けてワイヤー６６の片端を各作動棒動作取っ手７３に結束して設置する。設置した各浮きストッパー誘導棒の片側に、片端を本体水槽１内壁に固定した弾性体７２を結び、反対側の片端が常に浮きストッパー誘導棒誘導盤の外周部に接している状態で設置する。
浮きストッパー誘導棒Ａ６１の位置する浮きストッパー作動棒Ａ、浮きストッパー誘導棒Ｃ６３の位置する浮きストッパー作動棒Ｃ６９、浮きストッパー誘導棒Ｂ６２の位置する浮きストッパー作動棒Ｂ６８、浮きストッパー誘導棒Ｄ６４の位置する浮きストッパー作動棒Ｄ７０の各位置に、作動棒動作取っ手７３を設けワイヤー案内車６５を設けて各作動棒動作取っ手と各浮きストッパー誘導棒の先端部をワイヤー６６で結んで設置する。
ロープ巻き取り巻き戻し装置のロープ巻き取り巻き戻し装置歯車３４は移動台車誘棒誘導盤Ａ、移動台車誘導棒誘導盤Ｂの外周、歯車部に接して設ける。
ロープ巻き取り巻き戻し装置は本体水槽１内壁に軸３７を設け、軸の先端にロープ巻き取り巻き戻し装置歯車３４を設けて、軸にゼンマイばね３６を内蔵したゼンマイばね格納容器３８と外周部にロープ巻き取り収納器３５を備えた構成で成る。
浮きストッパー作動棒Ａ、浮きストッパー作動棒Ｂ、浮きストッパー作動棒Ｃ、浮きストッパー作動棒Ｄの各中間部、各浮きストッパー誘導棒の近くに作動棒動作取っ手７３を設け、各浮きストッパー誘導棒と各作動棒動作取っ手７３をワイヤー案内車６５を設けて、ワイヤー６６で結ぶ。各動作取っ手７３は引張りバネ固定軸９２に結んだ弾性体７２で結び設置する。
【発明の効果】
【０００６】
この発明は、一度稼働を開始すると、燃料を使用することなく連続して動力を得る事が出来、大気汚染も無く環境破壊も最小限に抑え、しかも経済的である。
太陽光の無い夜間、曇天の日も稼働して動力を得る事が出来る。
無風時にも稼働して動力を得る事が出来る。
自然条件にほとんど左右される事なく連続して稼働することが出来る。
立地条件にほとんど制限されず平地、山間部を問わず設置することが出来、自然環境を破壊することなく、自然の摂理に従い連日連続して稼働し、安定した動力を得る事が出来る。
現在稼働中の、太陽光発電、風力発電、等の補てんを行い、クリーンな環境を取り戻す一助になり、人類の発展に貢献することが出来る。
【図面の簡単な説明】
【０００７】

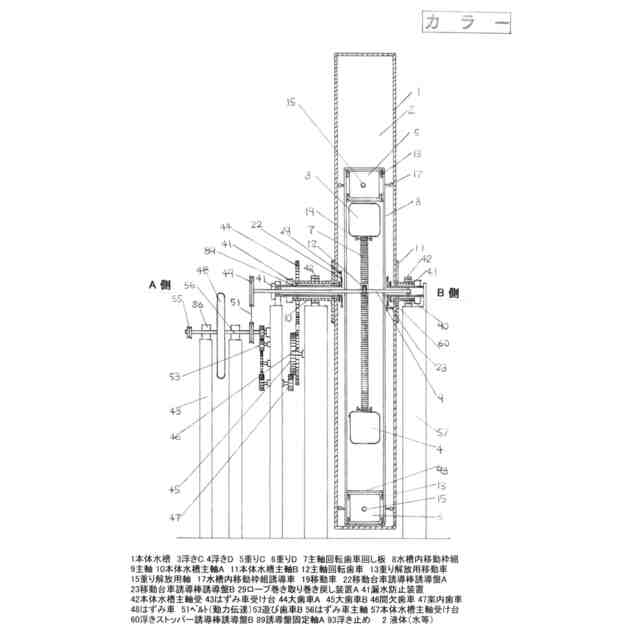

本発明の全体図と断面図である。

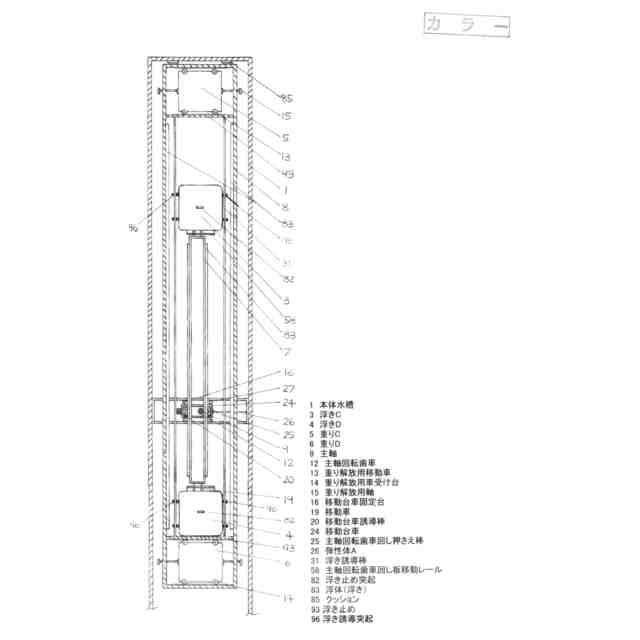

本発明の本体水槽内における水槽内移動枠組の詳細断面図である。

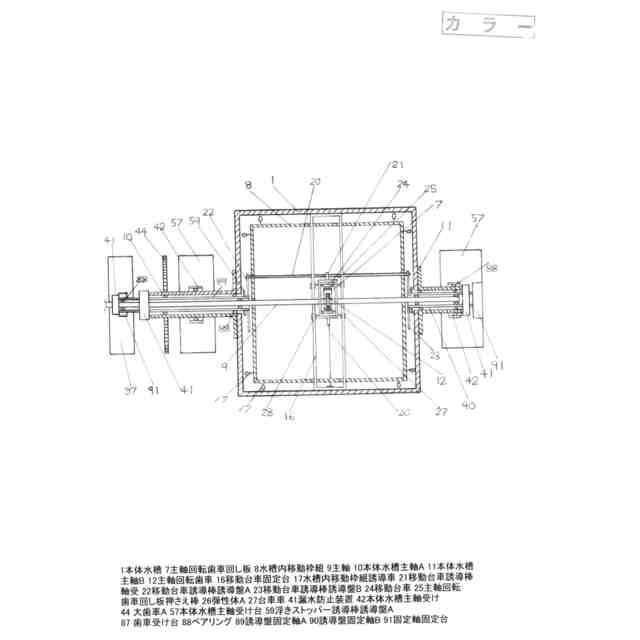

本発明の本体水槽中央中心部の断面図である。

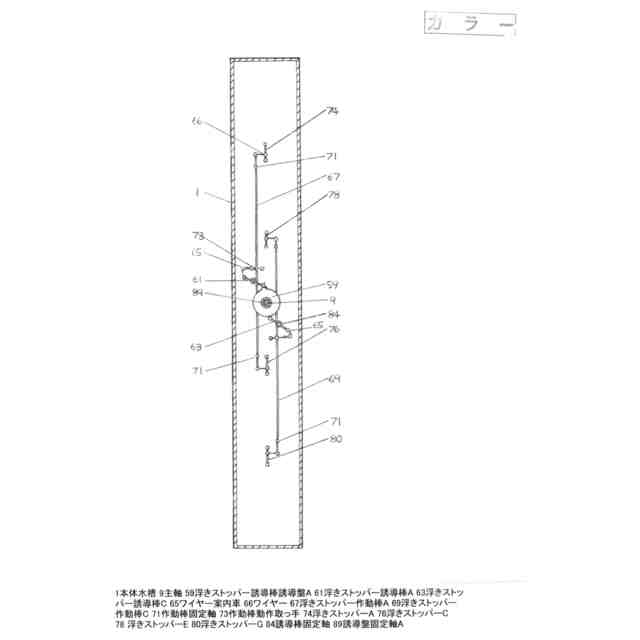

本発明の本体水槽のＡ側の内壁に設置した浮きストッパーと浮きストッパー作動棒の配置を水槽内部から見た図である。

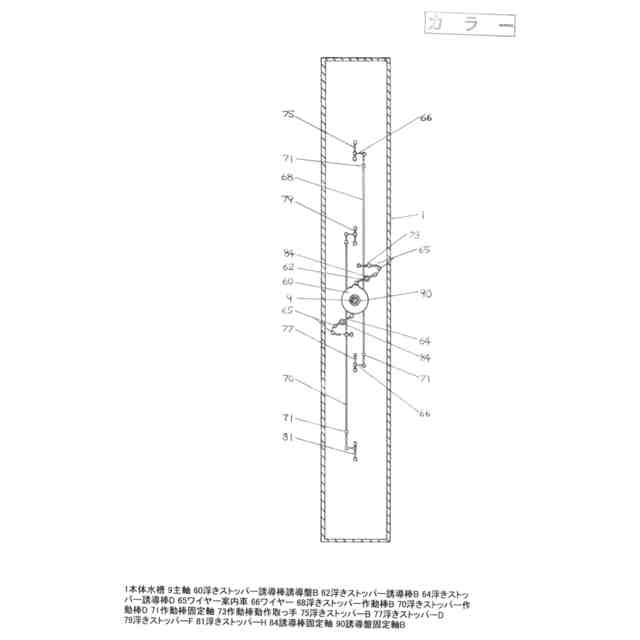

本発明の本体水槽のＢ側の内壁に設置した浮きストッパーと浮きストッパー作動棒の配置を水槽内部から見た図である。

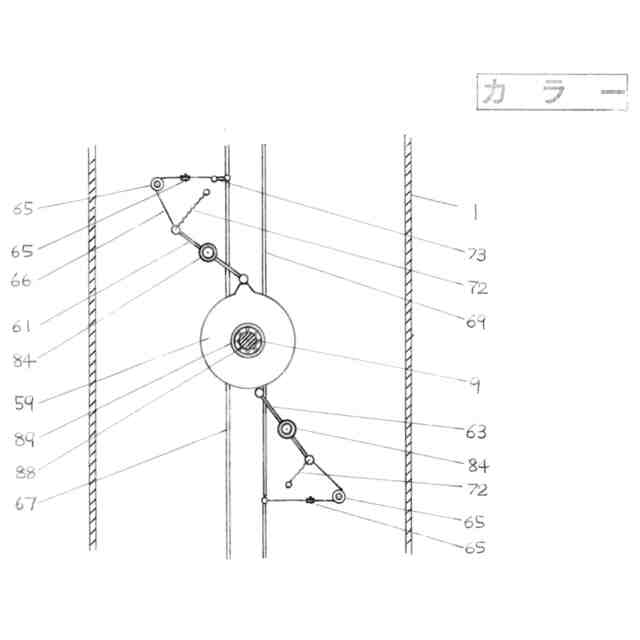

本発明の本体水槽Ａ側内壁に設置した浮きストッパー誘導棒誘導盤Ａと関連する部品の配置詳細図である。

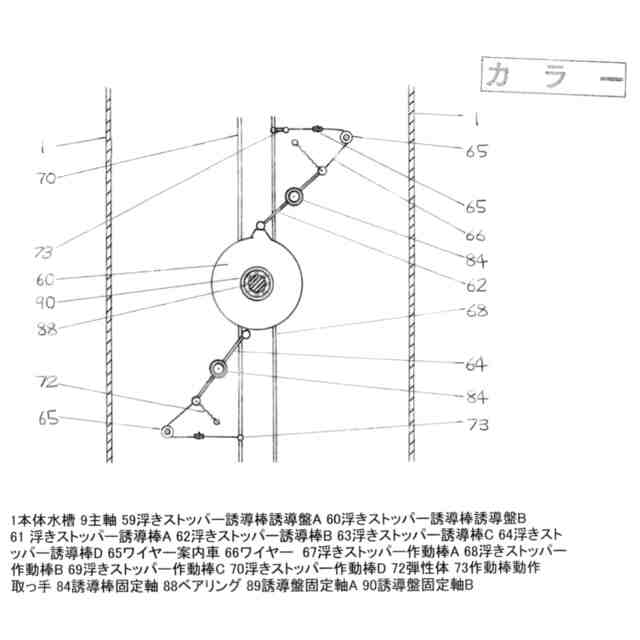

本発明の本体水槽Ｂ側内壁に設置した浮きストッパー誘導棒誘導盤Ｂと関連する部品の配置詳細図である。

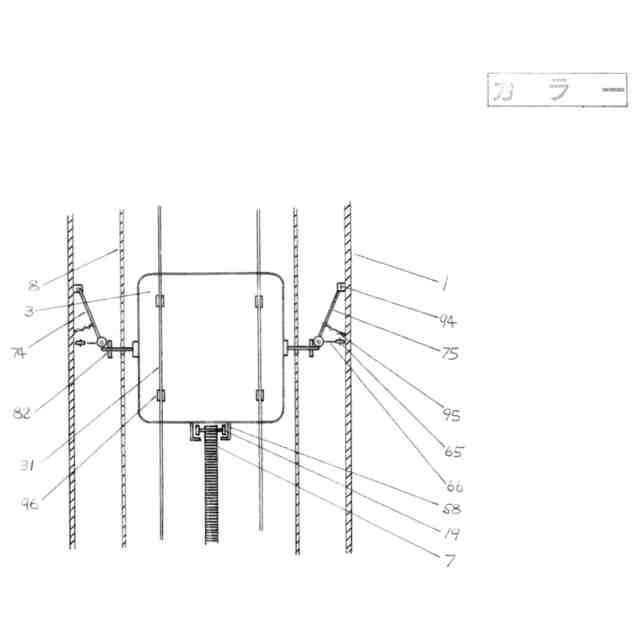

本発明の浮きと、浮きストッパーの配置詳細図である。

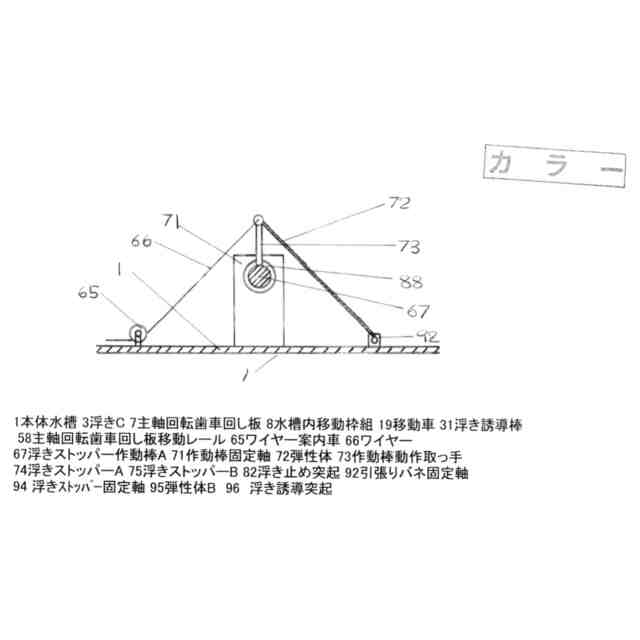

本発明の浮きストッパー作動棒と作動棒動作取っ手部の詳細図である。
本発明の移動台車誘導棒誘導盤Ａ部とロープ巻き取り巻き戻し装置Ａを本体水槽内部から見た断面図である。
本発明の移動台車誘導棒誘導盤Ｂ部とロープ巻き取り巻き戻し装置Ｂを本体水槽内部から見た断面図で有る。
本発明のロープ巻き取り巻き戻し装置の断面図である。
本発明のロープ巻き取り巻き戻し装置の正面図である。
本発明の本体水槽内において、水槽内移動枠組を移動させる為設置したロープ、ロープ案内車の配置図である。
本発明の本体水槽内における水槽内移動枠組内の浮きが浮上する前の位置と配置を示した図である。
本発明の本体水槽内における水槽内移動枠組内の浮きが浮上した後の位置と配置を示した図である。
本発明の本体水槽内において浮きが浮上した水槽内移動枠組を本体水槽の下部、Ｄ側に引き下げ移動した時点の位置と配置図である。
本発明の水槽内移動枠組が本体水槽の下部Ｄ側に移動した本体水槽をそのまま半回転させた時点の、各部品の位置と配置を示した図である。
各浮きストッパーの位置、向きを示した図である。
【発明を実施する為の形態】
【０００８】
以下、本発明を実施するための形態について説明する。
堅牢で水圧に十分耐えられ軽量化した縦長の本体水槽１に、液体（水等）２を充填し密閉する。本体水槽の上下均等な中央部Ａ側（本体水槽１の左右、左をＡ側、右をＢ側、半回転する前の状態上下、上をＣ側、下をＤ側と呼ぶ）とＢ側に、それぞれ本体水槽主軸Ａ１０と本体水槽主軸Ｂ１１を設ける。
本体水槽１を挟んでＡ側、Ｂ側に堅牢な本体水槽主軸受け台５７を設置し、上部に本体水槽主軸受４２を設けて本体水槽主軸Ａ１０、本体水槽主軸Ｂ１１を乗せ本体水槽１を支えて設置する。各本体水槽主軸受け台と本体水槽主軸の間に回転を滑らかにするためのベアリング８８を設け、上下の均衡がとれた本体水槽１が滑らかに回転できる状態に上下の均衡を保たせて設置する。（図１）
液体を充填した縦長の本体水槽１内に、縦長の水槽内移動枠組８を設ける。各浮きを浮上させ、本体水槽内において重りの位置を移動させるため設ける。水槽内移動枠組８を本体水槽内で移動させる時、容易にスムースに移動出来る様に水槽内移動枠組８と本体水槽内壁との間に水槽内移動枠組誘導車１７を設ける。各浮きをぶれないで浮上させる為、本体水槽１のＡ側から水槽内移動枠組８を見て右側、左側（回転する向き両側）に浮き誘導棒３１を設ける。（図２）
垂直状態の水槽内移動枠組８の上部と下部両側に均等な重りを設ける。同じく水槽内移動枠組８の上部と下部両側に設けた各重りの上下に重り解放用車受け台１４を設ける。本体水槽１が回転する方向に、重りＣ５、重りＤ６が移動、動きやすくする為各重りの本体水槽１のＡ側、Ｂ側の上下に重り解放用移動車１３を取り付け解放用車受け台１４に乗せて設置する。本体水槽１のＡ側から見た重りＣ、重りＤの左右両側本体水槽が回転する方向の重りの中間点に重り解放用軸１５を設ける。本体水槽が回転して傾斜する時、各重りが傾斜する本体水槽１の傾斜する方向へ重力により動き移動する時、重り解放用軸１５が本体水槽１内壁に接触し、各重りの荷重が傾斜する本体水槽の内壁に直接かかる状態にして設置する。上下両側本体水槽中央側の解放用車受け台１４側に浮きの浮上を停止させる為、浮き止め９３を設ける。（図２）
本体水槽主軸Ａ１０と本体水槽主軸Ｂ１１の中を通して主軸９を設ける。
主軸９の回転力を動力として利用する。
水槽内移動枠組８の中に主軸９を挟んで、浮きＣ３と浮きＤ４を設ける。浮きＣ３と浮きＤ４は主軸回転歯車回し板７で接続して設ける。各浮きの本体水槽の中央側に位置する側に主軸回転歯車回し板移動レール５８を設ける。主軸回転歯車回し板７の上下両端に移動車１９を設け、各浮きに設けた主軸回転歯車回し板移動レール５８に乗せて浮きＣ３と浮きＤ４を接続し、主軸回転歯車回し板７が左右に動き、移動出来る状態にして設ける。
本体水槽主軸Ａと本体水槽主軸Ｂの中に、主軸９を通して設けた本体水槽内中央部に位置する主軸９に浮きの浮力を伝える為、主軸回転歯車１２を設ける。主軸９に取り付けた主軸回転歯車１２を挟んで両側に主軸回転歯車回し板７を設け、両側の内面が主軸回転歯車１２と接触する場所が浮上する主軸回転歯車回し板７としっかりと接触して主軸回転歯車１２に十分に回転力を伝達出来る状態に、接触部をギザギザ様に加工する等して設置する。主軸回転歯車１２を挟んで両側（片側をイとし、反対側の片側をロとする）に設けた主軸回転歯車回し板７は上側、下側をそれぞれ連結して設け、移動台車２４の移動時、イ側が主軸回転歯車１２と接触する時、反対側のロ側は主軸回転歯車１２と離れ、逆にロ側が接触する時イ側が離れ、イ側、ロ側が同時に離れる状態になる様に主軸回転歯車１２と主軸回転歯車回し板７との間隔を持たせて設置する。（図２）
浮きＣ３と浮きＤ４の浮力を最大限確保する為に、浮きを接続しない主軸回転歯車回し板７と重りと浮きを設けていない状態の水槽内移動枠組８が本体水槽１内で、各々が浮力と重力の釣り合いが取れた状態にして設置する。主軸回転歯車回し板７の主軸回転歯車１２と接触しない両側の裏側の面に対称に浮体（浮き）８３を取り付ける。
水槽内移動枠組８の支柱部等に上下左右対称に浮体（浮き）８３を取り付け、各々が浮力と重力の釣り合いが取れた状態にして設置する。（図２）
各浮きの本体水槽の回転する方向両側、Ａ側から見て各浮きの右左に、浮き誘導突起９６を設け水槽内移動枠組８に設けた浮き誘導棒３１に添わせて設ける。水槽内移動枠組８内を浮きが浮上する時ぶれないでスムースに浮上出来る状態にして設置する。
各浮きストッパーと各浮きの、接触切り離しを行い、各浮きの停止浮上をさせる為、各浮きストッパーを本体水槽１Ａ側、Ｂ側内壁に設け、各浮きの本体水槽１のＡ側、Ｂ側方向の、両側に浮き止め突起８２を設けて設置する。
浮きストッパーは本体水槽Ａ側、Ｂ側の内壁に下向きと、上向きに設け、垂直状態の本体水槽１の上側に位置する水槽内移動枠組８内の浮上前の浮きに設けた浮き止め突起８２と、垂直状態の本体水槽内壁の下向きに設置して接触している浮きストッパーの接触が切り離されて、浮きが水槽内移動枠組８内で浮上する時、浮上する浮きは垂直状態の水槽内移動枠組の上部に設けた浮き止め迄浮上して停止する。
浮きが浮上して、上部に設けた浮き止めで停止して、浮きの浮力と重りの重力が釣り合った状態の水槽内移動枠組が、垂直状態の本体水槽の下部に移動する時、水槽内移動枠組８は本体水槽１の下部に設けたクッションまで移動して停止する。停止した水槽内移動枠組８内で浮上した浮きが停止する位置に、上向きの浮きストッパーを設け、浮きに設けた浮き止め突起８２と接触して浮きが停止する状態にして設置する。
水槽内移動枠組８が垂直状態の本体水槽１の上側に位置する時、下向きに設けた浮きストッパーと浮きが関連を持ち、水槽内移動枠組８が移動して本体水槽の下部に位置する時、上向きに設けた浮きストッパーと浮きが関連を持つ状態になる様に、上向きと下向きの浮きストッパーを設ける。（図８）（図１９）
浮きＣ３と浮きＤ４は高さ形状を等しく均等にし、重りＣ５と重りＤ６は高さ、重さ形状を等しく均等にして、浮きの浮力と重りの重力が釣り合いの取れた状態にして設ける。
主軸回転歯車回し板７で接続された浮きＣ３と浮きＤ４は、垂直状態の水槽内移動枠組８内で、浮きが浮上するスペースを持たせて設置する。浮きが浮上した後、水槽内移動枠組内で、再度浮きを浮上させる為には浮きが浮上した水槽内移動枠組を本体水槽と共に半回転させる必要が生じる。半回転させる為の条件は、本体水槽、重り、浮き、水槽内移動枠組、主軸回転歯車回し板の形状、大きさ、長さ、重さ、浮きが浮上するスペースの長さ等の設定値で変化する。
垂直状態の本体水槽１が回転できる値を目安として示すと、各浮きの縦、横を１ｍ、長さ（高さ）を２ｍとして、各重りの縦、横を１ｍ、長さ（高さ）を２ｍ、それぞれ片方の浮きの浮力を２ｔ、片方の重りの重力を２ｔ、各浮きが浮上する長さを２ｍとし、浮きと浮きを接続する主軸回転歯車回し板の長さを１１．５ｍ、水槽内移動枠組の縦１．１、横１．１、長さを２１．５ｍ、本体水槽の縦１．２ｍ、横１．２ｍ、長さ３０ｍ、移動台車固定台の高さ１ｍ、の割合にすると本体水槽が半回転できる値の一つの目安となる。（本体水槽内壁に接触する重り解放用軸１５の取り付け位置は、各重りの均等中間点とする）上下に各重りを有し各浮きが浮上して、浮力と重力の釣り合いが取れた状態の水槽内移動枠組８を垂直状態の本体水槽の下部に移動させて本体水槽を傾斜させ、本体水槽１が半回転できる各値の一例で有る。
水槽内移動枠組に使用する構成材料の厚さ、各浮き、各重りの位置、垂直状態の本体水槽に対する高さ（長さ）の位置により半回転できる値は変動する。例えば重さは同じでも重りの質量を変えて高さを短くするだけで変動するから半回転出来る各値を確定して設置する。（上記の２０分の一の値で試作して検証した結果、垂直状態の本体水槽内で、浮きが浮上して浮力と重力の釣り合いが取れた状態の水槽内移動枠組が、本体水槽の上部に有るとき本体水槽の半回転は不可。水槽内移動枠組を垂直状態の本体水槽下部に移動させて、小さい力で少し傾斜させると本体水槽は容易に半回転が可能。）
本体水槽内壁に重りの荷重が直接掛かる位置を変える事によりに、傾斜する本体水槽の上下の値が変動する事は自然の条理で、与える数値の条件により本体水槽の半回転に要する条件を導き出すことが出来、浮きの浮力を繰り返して利用できる。
垂直状態の本体水槽内で水槽内移動枠組８内の浮きを浮上させ、浮上出来るスペース内を浮上する浮きの浮力を主軸に伝達して動力として利用し、浮きが浮上して浮力と重力の釣り合いが取れた水槽内移動枠組８を本体水槽の下部に引き下げて、本体水槽を傾斜させ各重りの荷重を傾斜する本体水槽内壁に直接掛け、本体水槽の上下の重心の位置を移動させて、本体水槽が半回転出来る状態にして本体水槽１を半回転させ、共に半回転した水槽内移動枠組８内で再度浮上するスペースを持った浮きを再度浮上させ、繰り返して浮きの浮力を動力として利用する。（図１５）（図１６）（図１７）（図１８）
浮体（浮き）８３を取り付けて浮力と重力の釣り合いが取れた水槽内移動枠組８に、同じく浮体（浮き）８３を取り付けて浮力と重力の釣り合いが取れた主軸回転歯車回し板７の両端に浮きＣ３と浮きＤ４を取り付けて枠内に設け、垂直状態の本体水槽内の水槽内移動枠組８の上下両側に重りＣ５、重りＤ６、を設けた水槽内移動枠組８の総体が、液体を充填して垂直状態の本体水槽１内で、浮力と重力の釣り合いが取れた平衡状態にして設置する。
浮きが浮上して、垂直状態の本体水槽の下部に移動した水槽内移動枠組内の構成は、下から上に順番に記すと下部に重り解放用車受け台、重りＤ、重り解放用車受け台、浮き止め、浮きが浮上した距離の空きスペース、浮きＤ、主軸回転歯車回し板、浮きＣ、浮き止め、重り解放用車受け台、重りＣ、重り解放用車受け台、の構成順番となる。
浮きが浮上した後の本体水槽内壁に対する水槽内移動枠組内の浮きの位置は、水槽内移動枠組の下部に有る浮き止めから浮きが浮上した距離の場所に浮きＤ４が有り、浮きＣ３は本体水槽の中央部に設置した移動台車固定台１６の本体水槽内上部から浮きが浮上した距離の場所に位置する。（図１）
浮上する浮きの浮力から１回動力を得るのは容易であるが、繰り返し動力を得るためには浮上した浮きを有する水槽内移動枠組と本体水槽を半回転させる必要が生じる。
浮きの浮力で得た動力の一部を利用して、本体水槽１の回転を続行させる為に本体水槽主軸Ａ１０に大歯車Ａ４４を取り付けて設置する。間欠歯車４６と大歯車Ｂ４５を結合して設け、間欠歯車４６と大歯車Ａ４４を噛み合わせて設置する。本体水槽１が回転して垂直状態になった時、大歯車Ａの歯車部が間欠歯車４６の歯車の欠落した部分と接触して回転が一時途切れ本体水槽の回転を一時停止させる。本体水槽の回転が停止している間に、水槽内移動枠組８を本体水槽の下部に移動させる。
本体水槽主軸Ａ１０と主軸９の間に誘導盤固定軸Ａ８９を設ける。
本体水槽主軸Ｂ１１と主軸９の間に誘導盤固定軸Ｂ９０を設ける。
各軸間には、スムースな回転状態にする為軸受とベアリングを設ける。
本体水槽Ａ側に設けた本体水槽主軸受け台５７に隣接して歯車受け台８７を設置する。歯車受け台の上部に固定軸固定台９１を設け誘導盤固定軸Ａ８９の片側を固定して設置する。
本体水槽Ｂ側に設けた本体水槽主軸受け台５７の上に固定軸固定台９１を設け誘導盤固定軸Ｂ９０の片側を固定して設置する。（図３）
歯車受け台８７に案内歯車４７遊び歯車Ａ５２遊び歯車Ｂ５３をそれぞれ噛み合わせて設置し、大歯車Ｂ側の案内歯車４７と大歯車Ｂ４５を噛み合わせて設置する。
これ等は、本体水槽１の回転方向、回転速度の調整のため設ける。現状Ａ側から見て本体水槽１が時計回り右回転に設定。（図１）
歯車受け台８７に隣接して、はずみ車受け台４３を設置する。上部にはずみ車主軸受け８６を設けはずみ車主軸５６を乗せはずみ車主軸受けとはずみ車主軸の間にベアリング８８を設けて設置する。はずみ車主軸５６に回転力を保持、持続させる為にはずみ車４８を設ける。はずみ車主軸５６に主軸９からの回転力を伝える為ベルト車Ｂ５０を設け、はずみ車主軸５６のＡ側端に動力取出し口５５を設け、はずみ車４８に蓄えた動力を受け取る。（図１）
はずみ車主軸５６の片方歯車受け台側の端にはずみ車主軸回転歯車５４を取り付け遊び歯車Ｂ５３に噛み合わせて設置して、本体水槽１の回転を続行させる為に設ける。はずみ車主軸５６とベルト車Ｂ５０の取り付け部は、ベルト車Ｂが回転する時はずみ車主軸５６も回転してベルト車Ｂが停止しても、はずみ車主軸は回転を続行出来る状態に自転車の後部ギヤーと同等に、フリーギアーに設定して設置する。
本体水槽主軸Ａ１０と本体水槽主軸Ｂ１１の中心を通して、本体水槽主軸Ａ１０側から外に出して設けた主軸９の回転から動力を確保する。
主軸９にベルト車Ａ４９を設け、ベルト車Ｂ５０とベルト５１で接続して設置し、主軸９の回転力をベルト車Ｂ５０に伝達させて、ベルト車Ｂ５０を取り付けたはずみ車主軸５６を回転させる。
本体水槽主軸Ａ１０と主軸９の間に設けた、誘導盤固定軸Ａ８９はＡ側の片端を歯車受け台８７の上に設けた固定軸固定台９１に固定して設置する。固定する接合部はゴム、接着剤、防水セメント、ボルト、ナット等用いて漏水防止処置を行い設置する。反対本体水槽側の片端は本体水槽内に迄入れて設置し、本体水槽Ａ側、内壁側に浮きストッパー誘導棒誘導盤Ａ５９、と移動台車誘導棒誘導盤Ａ２２を固定して設置する。
Ｂ側、本体水槽主軸受け台５７に固定軸固定台９１を設置する。
本体水槽主軸Ｂ１１と主軸９の間に設けた誘導盤固定軸Ｂ９０はＢ側の片端を固定軸固定台９１に固定して設置する。固定する接合部はゴム、接着剤、防水セメント、ボルト、ナット等用いて漏水防止処置をおこない設置する。反対側の本体水槽側の片端は本体水槽Ｂ側内迄入れて本体水槽Ｂ側内壁側に浮きストッパー誘導棒誘導盤Ｂ６０、と移動台車誘導棒誘導盤Ｂ２３を固定して設置する。
主軸９と誘導盤固定軸Ａ８９と誘導盤固定軸Ａと本体水槽主軸Ａ１０の間、主軸９と誘導盤固定軸Ｂ９０誘導盤固定軸Ｂと本体水槽主軸Ｂ１１の間に防水ベアリング８８を設ける。歯車受け台の上、固定軸固定台に固定した誘導盤固定軸Ａと主軸９の間に防水ベアリング８８を設ける。軸の回転を容易にする為設ける。
本体水槽主軸Ａ１０のＡ側と誘導盤固定軸Ａ８９の間に漏水防止装置４１を設ける。漏水防止装置はシールリングを軸に設け、軸に設けたシールリングとシールリングの間に油を入れて軸封装置シャフトシールを施して、本体水槽主軸Ａ１０と誘導盤固定軸Ａ間の漏水を防止する。（軸封装置シャフトシール名は他社）
本体水槽主軸Ｂ１１のＢ側と誘導盤固定軸Ｂ９０の間に漏水防止装置４１を設ける。漏水防止装置はシールリングを軸に設け、軸に設けたシールリングとシールリングの間に油を入れて軸封装置シャフトシールを施して、本体水槽主軸Ｂ１１と誘導盤固定軸Ｂ９０間の漏水を防止する。
本体水槽１内壁Ｃ側、Ｄ側に水槽内移動枠組８の移動時のショックを和らげる為クッション８５を設ける。
本体水槽１内中央部の主軸９に主軸回転歯車１２を取り付ける。主軸９と主軸回転歯車１２の接合部は主軸回転歯車１２が回転する時、主軸９が回転して、主軸転歯車１２が停止する時、主軸９は回転を続行する状態にフリーギアーに設定して設置する。
回転接合部には、全てベアリング８８等を用いて回転を滑らかにする処置をして設置する。
本体水槽１内Ａ側に設置した、誘導盤固定軸Ａ８９に本体水槽内壁側から、浮きストッパー誘導棒誘導盤Ａ５９と移動台車誘導棒誘導盤Ａ２２を固定して設置する。
本体水槽１内Ｂ側に設置した、誘導盤固定軸Ｂ９０に本体水槽内壁側から、浮きストッパー誘導棒誘導盤Ｂ６０と移動台車誘導棒誘導盤Ｂ２３を固定して設置する。
浮きストッパー誘導棒誘導盤Ａ、Ｂと移動台車誘導棒誘導盤Ａ、Ｂを誘導盤固定軸Ａ，Ｂに固定することで、本体水槽１が回転しても、浮きストッパー誘導棒誘導盤Ａ、Ｂと移動台車誘導棒誘導盤Ａ、Ｂは同じ位置で固定され、本体水槽１だけが周りを回転している状態が確保される。
【符号の説明】
【０００９】
１本体水槽３５ロープ巻き取り収納器
２液体（水等）３６ゼンマイばね
３浮きＣ３７収納器軸
４浮きＤ３８ゼンマイばね格納容器
５重りＣ３９ロープ
６重りＤ４０ロープ案内車
７主軸回転歯車回し板４１漏水防止装置
８水槽内移動枠組４２本体水槽主軸受
９主軸４３はずみ車受け台
１０本体水槽主軸Ａ４４大歯車Ａ
１１本体水槽主軸Ｂ４５大歯車Ｂ
１２主軸回転歯車４６間欠歯車
１３重り解放用移動車４７案内歯車
１４重り解放用車受け台４８はずみ車
１５重り解放用軸４９ベルト車Ａ
１６移動台車固定台５０ベルト車Ｂ
１７水槽内移動枠組誘導車５１ベルト
１９移動車５２遊び歯車Ａ
２０移動台車誘導棒５３遊び歯車Ｂ
２１移動台車誘導棒軸受５４はずみ車主軸回転歯車
２２移動台車誘導棒誘導盤Ａ５５動力取出し口
２３移動台車誘導棒誘導盤Ｂ５６はずみ車主軸
２４移動台車５７本体水槽主軸受け台
２５主軸回転歯車回し板押さえ棒５８主軸回転歯車回し板移動レール
２６弾性体Ａ５９浮きストッパー誘導棒誘導盤Ａ
２７台車車６０浮きストッパー誘導棒誘導盤Ｂ
２８台車車用レール
２９ロープ巻き取り巻き戻し装置Ａ
３０ロープ巻き取り巻き戻し装置Ｂ
３１浮き誘導棒
３２移動台車誘導棒誘導溝
３３歯車部
３４ロープ巻き取り巻き戻し装置歯車
６１浮きストッパー誘導棒Ａ９６浮き誘導突起
６２浮きストッパー誘導棒Ｂ９７固定軸
６３浮きストッパー誘導棒Ｃ
６４浮きストッパー誘導棒Ｄ
６５ワイヤー案内車
６６ワイヤー
６７浮きストッパー作動棒Ａ
６８浮きストッパー作動棒Ｂ
６９浮きストッパー作動棒Ｃ
７０浮きストッパー作動棒Ｄ
７１作動棒固定軸
７２弾性体
７３作動棒動作取っ手
７４浮きストッパーＡ
７５浮きストッパーＢ
７６浮きストッパーＣ
７７浮きストッパーＤ
