公開番号2025141186
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024041002
出願日2024-03-15
発明の名称風力発電システム
出願人三菱電機株式会社
代理人個人
主分類F03D 7/04 20060101AFI20250919BHJP(液体用機械または機関;風力原動機,ばね原動機,重力原動機;他類に属さない機械動力または反動推進力を発生するもの)
要約【課題】管理者による発電状態の監視が不要であり、安定した電力供給を行うことができる風力発電システムを得ること。
【解決手段】風力発電システム100は、複数の換気口が形成された建屋と、建屋の外部から建屋の内部に向かって換気口を流れる外気によって発電を行う風力発電機1と、風力発電機1によって発電された電力を蓄積するバッテリー2と、建屋の内部空間の換気を行う換気システム5と、風力発電機1の動作および換気システム5の動作を制御する制御部3と、を備える。制御部3は、バッテリー2の残量の監視を行い、バッテリー2の残量に基づいて風力発電機1の動作および換気システム5の動作のうち少なくとも一方を制御する。
【選択図】図2
特許請求の範囲【請求項１】
複数の換気口が形成された建屋と、
前記建屋の外部から前記建屋の内部に向かって前記換気口を流れる外気によって発電を行う風力発電機と、
前記風力発電機によって発電された電力を蓄積するバッテリーと、
前記建屋の内部空間の換気を行う換気システムと、
前記風力発電機の動作および前記換気システムの動作を制御する制御部と、
を備え、
前記制御部は、前記バッテリーの残量の監視を行い、前記バッテリーの残量に基づいて前記風力発電機の動作および前記換気システムの動作のうち少なくとも一方を制御すること、
を特徴とする風力発電システム。
続きを表示（約 1,000 文字）【請求項２】
前記制御部は、前記バッテリーの残量に基づいて、前記風力発電機における発電を指示する発電指示、あるいは前記風力発電機における発電の停止を指示する発電停止指示を、前記風力発電機に行うこと、
を特徴とする請求項１に記載の風力発電システム。
【請求項３】
前記制御部は、第１閾値ａ＞第２閾値ｂ＞第３閾値ｃ＞第４閾値ｄの大小関係を有するあらかじめ決められた、第１閾値ａ、第２閾値ｂ、第３閾値ｃおよび第４閾値ｄと、前記バッテリーの残量とを比較することにより、前記風力発電機に対する制御および前記換気システムに対する制御のうち少なくとも一方を判定すること、
を特徴とする請求項１に記載の風力発電システム。
【請求項４】
前記制御部は、前記バッテリーの残量が前記第１閾値ａ以上である場合に、前記風力発電機を停止させる制御を行うこと、
を特徴とする請求項３に記載の風力発電システム。
【請求項５】
前記制御部は、前記風力発電機が停止している状態において、前記バッテリーの残量が前記第２閾値ｂ未満である場合に、前記風力発電機を再稼働させる制御を行うこと、
を特徴とする請求項４に記載の風力発電システム。
【請求項６】
前記制御部は、前記バッテリーの残量が前記第４閾値ｄ未満である場合に、前記風力発電機への通風量を増加させる制御を行うこと、
を特徴とする請求項３に記載の風力発電システム。
【請求項７】
前記制御部は、前記風力発電機への通風量を増加させた状態において、前記バッテリーの残量が前記第３閾値ｃ以上である場合に、前記風力発電機への通風量の増加を解除する制御を行うこと、
を特徴とする請求項６に記載の風力発電システム。
【請求項８】
前記風力発電機は、風車と、前記風車の回転によって発電を行う発電機とを備え、
前記風車が、前記換気口に設置されていること、
を特徴とする請求項１に記載の風力発電システム。
【請求項９】
前記換気システムは、排気用の換気扇と、給気用の換気扇と、前記換気口の開口率を変更する換気ダンパと、を備えること、
を特徴とする請求項１から８のいずれか１つに記載の風力発電システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、安定的な電力供給を行うことが可能な風力発電システムに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、風力発電システムとして、特許文献１には、建屋の換気システムにおいて、吸気口に相対して風車と風力発電機とが設けられ、吸気口からの流入する給気により風車が回転するものが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－１３８６０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記特許文献１の技術によれば、吸気口から流入する給気量は、建屋の換気システムの排気量または建屋のその他の開口部の開放状況によって変動する。このため、特許文献１の方法では風力発電システムによる安定した電力供給を行うことが難しく、管理者による風力発電システムの発電状態の監視および配電盤を介した電力供給方法の検討が必要となる。配電盤を介した電力供給を行う場合には、建屋に電線を引き回すための施工負荷が大きい。
【０００５】
本開示は、上記に鑑みてなされたものであって、管理者による発電状態の監視が不要であり、安定した電力供給を行うことができる風力発電システムを得ることを目的とする。
【課題を解決するための手段】
【０００６】
上述した課題を解決し、目的を達成するために、本開示にかかる風力発電システムは、複数の換気口が形成された建屋と、建屋の外部から建屋の内部に向かって換気口を流れる外気によって発電を行う風力発電機と、風力発電機によって発電された電力を蓄積するバッテリーと、建屋の内部空間の換気を行う換気システムと、風力発電機の動作および換気システムの動作を制御する制御部と、を備える。制御部は、バッテリーの残量の監視を行い、バッテリーの残量に基づいて風力発電機の動作および換気システムの動作のうち少なくとも一方を制御する。
【発明の効果】
【０００７】
本開示によれば、管理者による発電状態の監視が不要であり、安定した電力供給を行うことができる、という効果を奏する。
【図面の簡単な説明】
【０００８】
実施の形態１にかかる風力発電システムが建屋に適用された場合の構成の一例を示す図

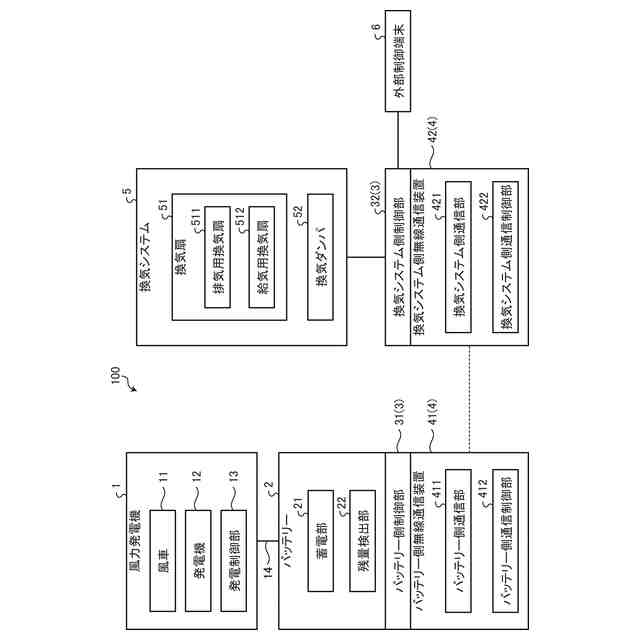

実施の形態１にかかる風力発電システムの構成を示すシステム図

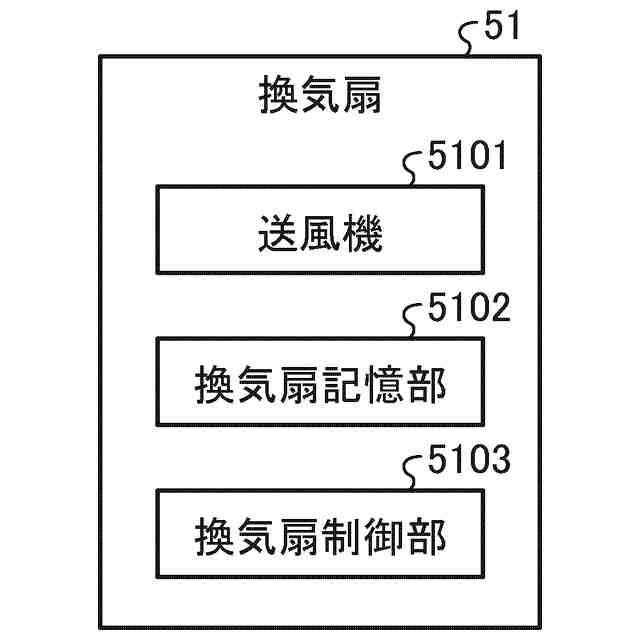

実施の形態１にかかる風力発電システムの換気システムが備える換気扇の機能構成を示す図

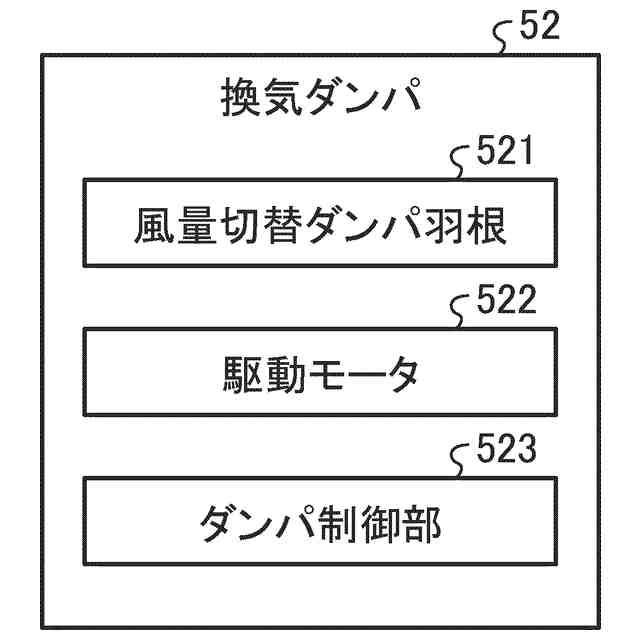

実施の形態１にかかる風力発電システムの換気システムが備える換気ダンパの機能構成を示す図

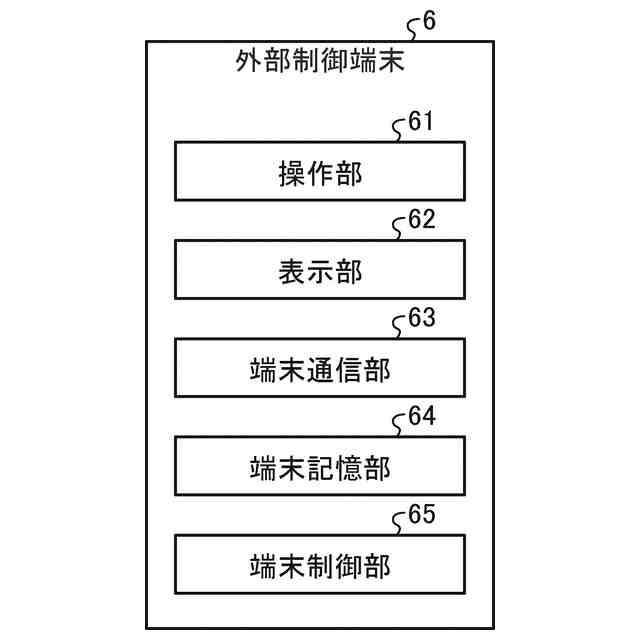

実施の形態１にかかる風力発電システムが備える外部制御端末の機能構成を示す図

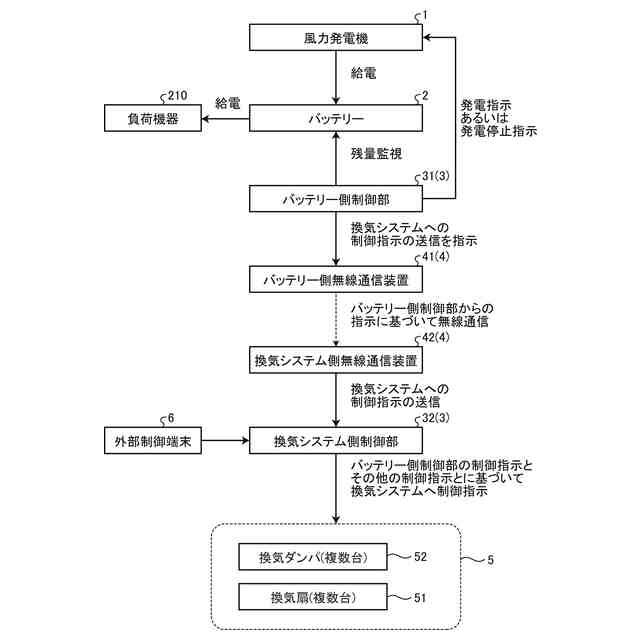

実施の形態１にかかる風力発電システムの全体の動作を説明する図

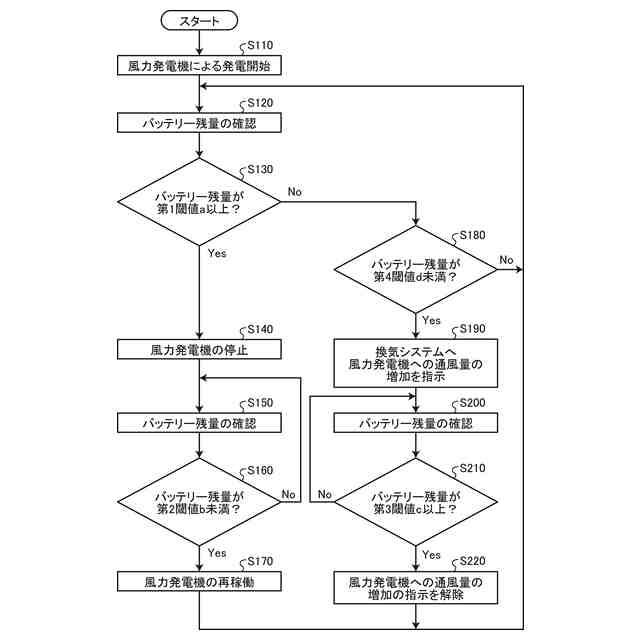

実施の形態１にかかる風力発電システムにおける制御の詳細な手順を説明するフローチャート

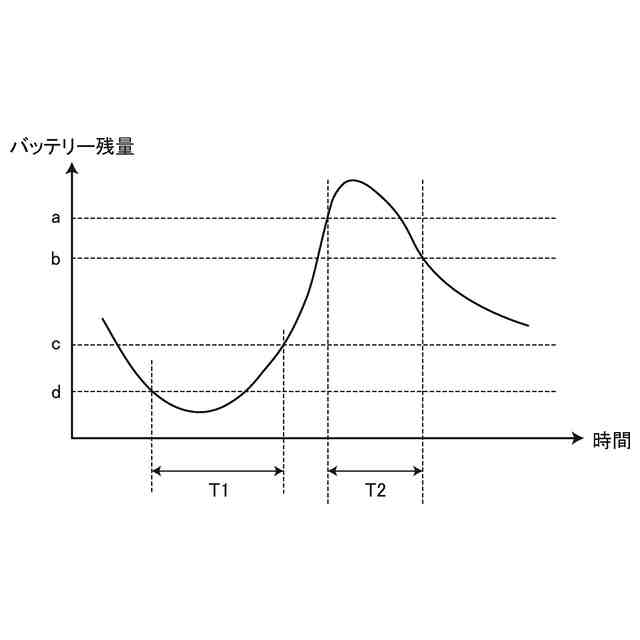

実施の形態１にかかる風力発電システムにおけるバッテリーの残量の推移の一例を示す図

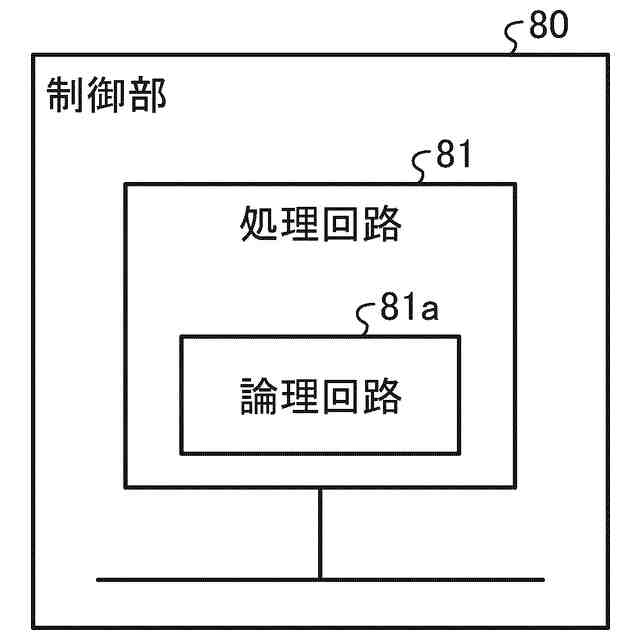

実施の形態１にかかる制御部のそれぞれの機能をハードウェアで実現した構成を示す図
実施の形態１にかかる制御部のそれぞれの機能をソフトウェアで実現した構成を示す図
【発明を実施するための形態】
【０００９】
以下に、実施の形態にかかる風力発電システムを図面に基づいて詳細に説明する。
【００１０】
実施の形態１．

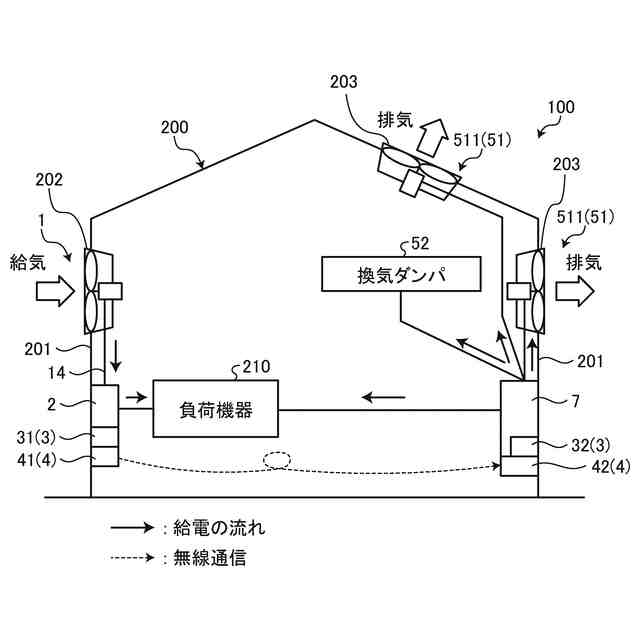

図１は、実施の形態１にかかる風力発電システム１００が建屋２００に適用された場合の構成の一例を示す図である。
（【００１１】以降は省略されています）
