公開番号2025040746
公報種別公開特許公報(A)
公開日2025-03-25
出願番号2023147736
出願日2023-09-12
発明の名称圧縮装置
出願人株式会社ササキコーポレーション
代理人
主分類B30B 5/04 20060101AFI20250317BHJP(プレス)
要約【課題】過度の圧縮から搬送コンベアの駆動部分を保護できる圧縮装置を提供する。
【解決手段】対象物を載置して搬送するとともに搬送方向の下流に向かうにしたがって間隔を狭くするように対向配置し対象物を圧縮するための第1コンベアおよび第2コンベアを有するコンベア部と、コンベア部は搬送方向と直交する幅方向にかけ渡した複数の桁材と、桁材に対して対象物側且つ搬送方向後方に向かって突出させるとともに、桁材に対して傾斜させて桁材との間に緩衝空間を設けた突起部と、を備える圧縮装置。
【選択図】図12

特許請求の範囲【請求項１】
対象物を載置して搬送するとともに搬送方向の下流に向かうにしたがって間隔を狭くするように対向配置し対象物を圧縮するための第１コンベアおよび第２コンベアを有するコンベア部と、
前記コンベア部は搬送方向と直交する幅方向にかけ渡した複数の桁材と、
前記桁材に対して対象物側且つ搬送方向後方に向かって突出させるとともに、前記桁材に対して傾斜させて前記桁材との間に緩衝空間を設けた突起部と、
を備えることを特徴とする圧縮装置。
続きを表示（約 360 文字）【請求項２】
前記コンベア部の搬送方向の下流側に位置し、前記コンベア部で搬送された対象物を圧縮する第１ローラおよび第２ローラを有する圧縮部と、
を備えることを特徴とする請求項１に記載の圧縮装置。
【請求項３】
前記コンベア部の搬送面１７の搬送終端部に達した後行の突起部より、搬送側前方に位置する先行の突起部が有する傾斜面の法線は、前記第１ローラおよび前記第２ローラの中間部を向く、
ことを特徴とする請求項２に記載の圧縮装置。
【請求項４】
前記突起部のうち搬送方向に対して後行する前記突起部が搬送面１７から離反を開始した時点で、搬送方向に対して先行する前記突起部は前記第１ローラと前記第２ローラの間に位置する、
ことを特徴とする請求項２に記載の圧縮装置。

発明の詳細な説明【技術分野】
【０００１】
この発明は圧縮装置に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
ダンボール箱である対象物を効率的に解体するために特許文献１に記載の装置がある。この装置は、搬入する搬入側が広く搬出側が狭くなるように配置された２基の搬送コンベヤと、この搬送コンベヤの搬出端の下流に設けられる一対の圧縮・搬出ローラを備えている。また、搬送コンベヤと圧縮・搬出ローラとの間にガイド板を設け、搬送コンベヤで搬送後の非圧縮物はガイド板を通過後に圧縮・搬出ローラに供給される。特許文献1の装置はスパイクや各溝状のスラットを設けることもできる、とされている。この場合には、搬送コンベヤでの対象物がスリップすることを防止することが期待されている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２０／１６１９３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献1に記載の搬送コンベヤで圧縮する場合に、作業者は上下に配置した搬送コンベヤの間に対象物を投入する。しかし、対象物であるダンボール箱には圧縮に適さない異物が混入されている場合や、圧縮対象であるにもかかわらず、すでに圧縮された後のダンボール箱が混入されている場合がある。この場合、スパイクや各溝状のスラットは過度に押圧され、搬送方向に対して垂直方向であるコンベアチェーン側に押圧される。しかし、スパイクやスラットは容易に変形ができないため、過度に押圧によってコンベアチェーンに圧力が生じ、コンベアチェーンの破損の原因となる場合がある。コンベアチェーンの交換作業は作業工程が多くなる場合があり、不稼働時間の発生は継続して作業したい作業者にとって不利益となる。
【０００５】
したがって、本発明は上記課題に着眼してなされたものであり、過度の圧縮から搬送コンベアの駆動部分を保護できる圧縮装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明の一態様は、対象物を載置して搬送するとともに搬送方向の下流に向かうにしたがって間隔を狭くするように対向配置し対象物を圧縮するための第１コンベアおよび第２コンベアを有するコンベア部と、コンベア部は搬送方向と直交する幅方向にかけ渡した複数の桁材と、桁材に対して対象物側且つ搬送方向後方に向かって突出させるとともに、桁材に対して傾斜させて桁材との間に緩衝空間を設けた突起部と、を備える圧縮装置であることを要旨とする。
【発明の効果】
【０００７】
本発明によれば、過度の圧縮から搬送コンベアの駆動部分を保護できる圧縮装置を提供できる。
【図面の簡単な説明】
【０００８】

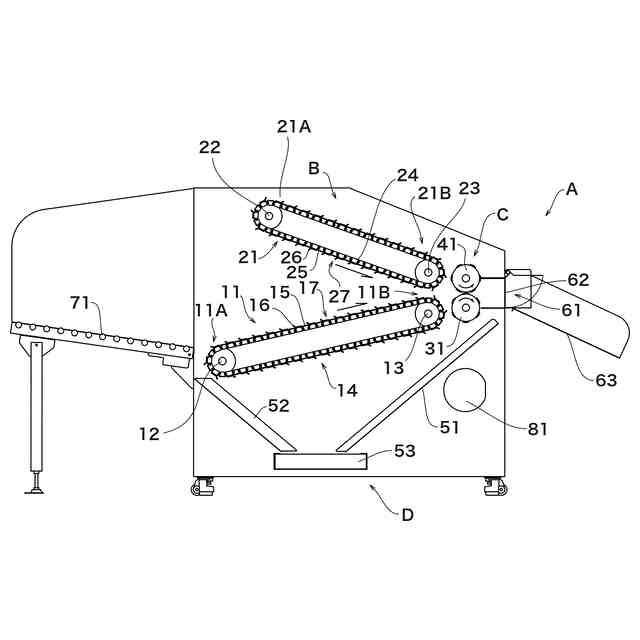

この発明の第１実施例に係る圧縮装置の側面図であって、コンベア部、圧縮部の断面図である。

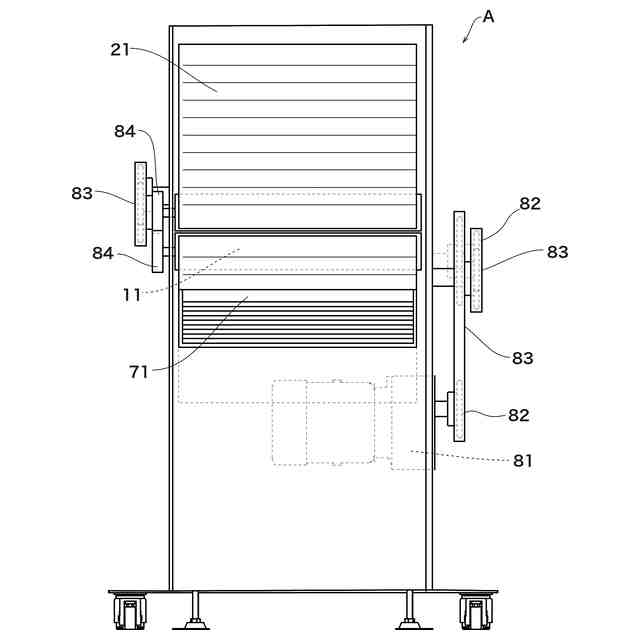

この発明の第１実施例に係る圧縮装置の正面図である。

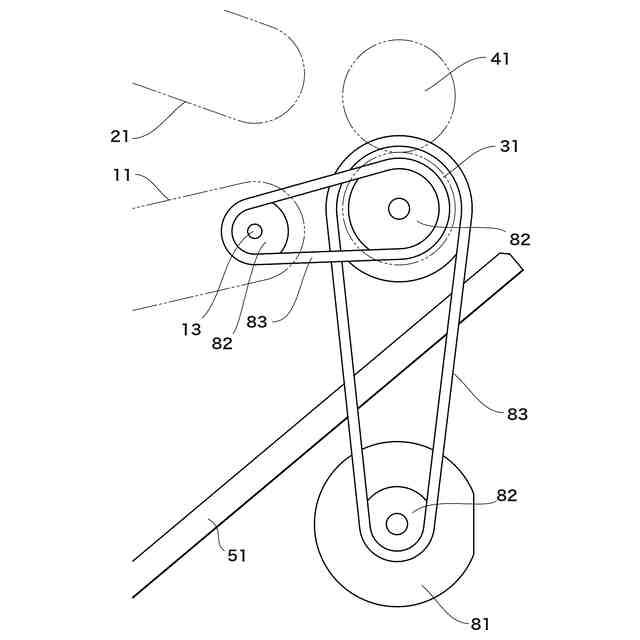

この発明の第１実施例に係る圧縮装置の要部拡大図であって、搬送方向右手側の伝動系統を示す。

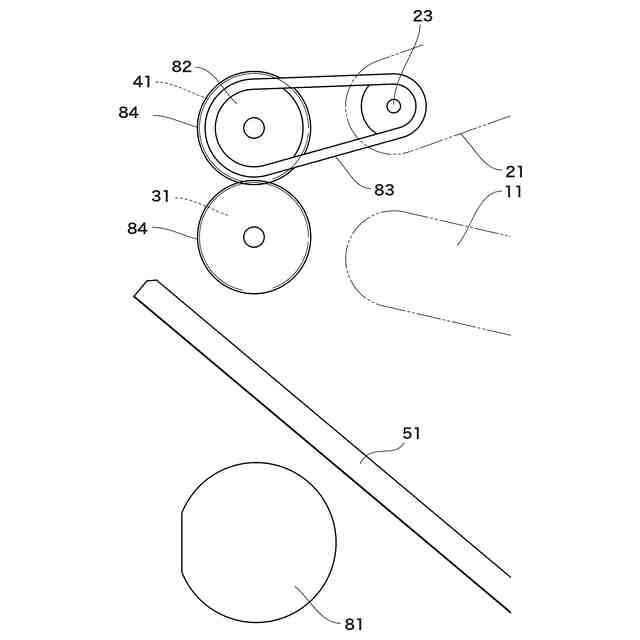

この発明の第１実施例に係る圧縮装置の要部拡大図であって、搬送方向左側の伝動系統を示す。

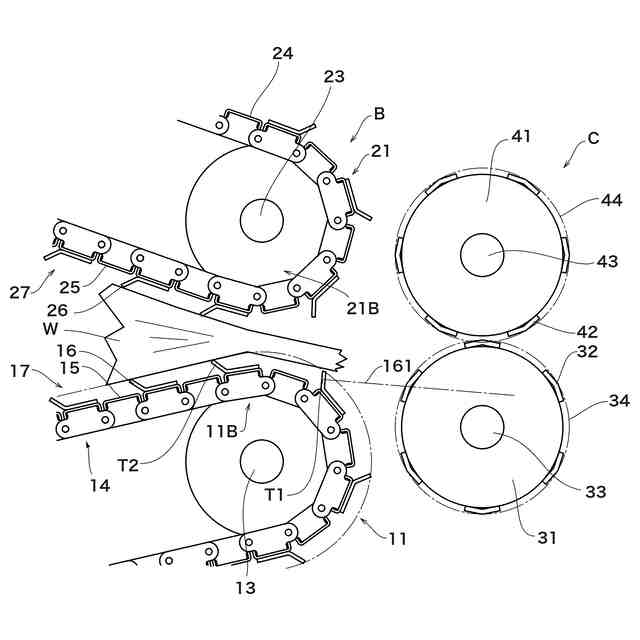

この発明の第１実施例に係る圧縮装置の圧縮工程１をあらわす説明図であって、第１コンベアの桁材の前端が搬送面の後端部に達した状態をあらわす。この桁材より搬送方向下流に位置する先行の桁材は搬送面から下降している状態をあらわす。

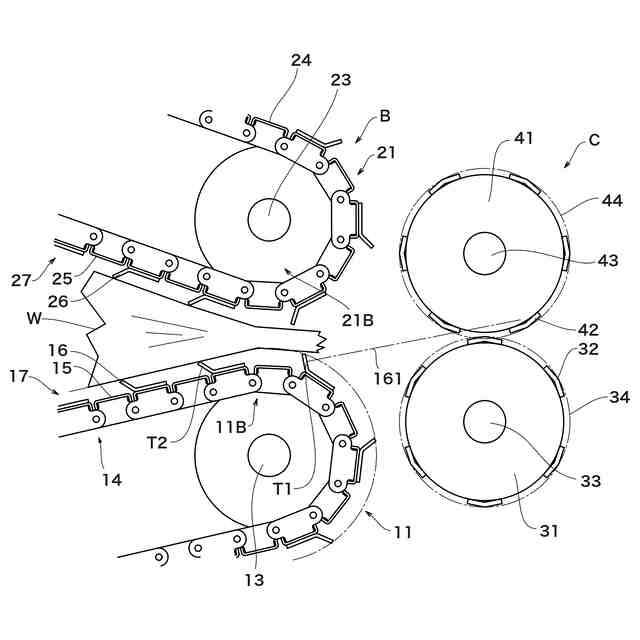

この発明の第１実施例に係る圧縮装置の圧縮工程２をあらわす説明図であって、桁材の前端が搬送後端部に差し掛かり搬送面から下降を開始した状態をあらわす。

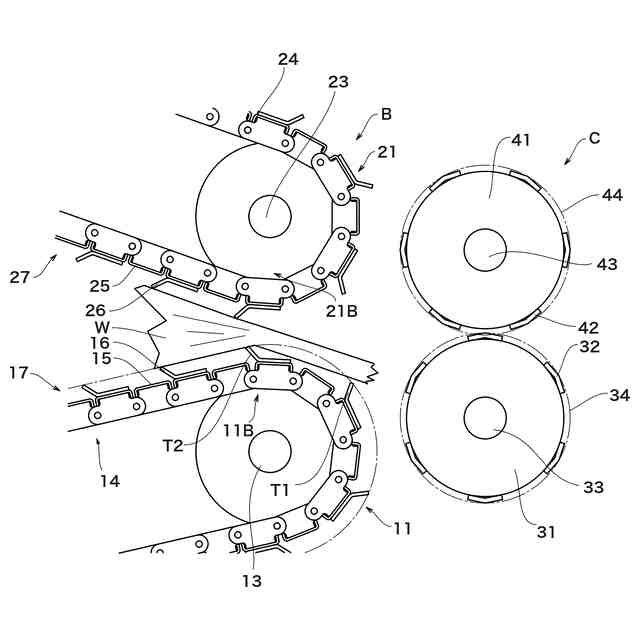

この発明の第１実施例に係る圧縮装置の圧縮工程３をあらわす説明図であって、桁材の後端部及び突起部が搬送後端部に到達し下降を開始した状態をあらわす。

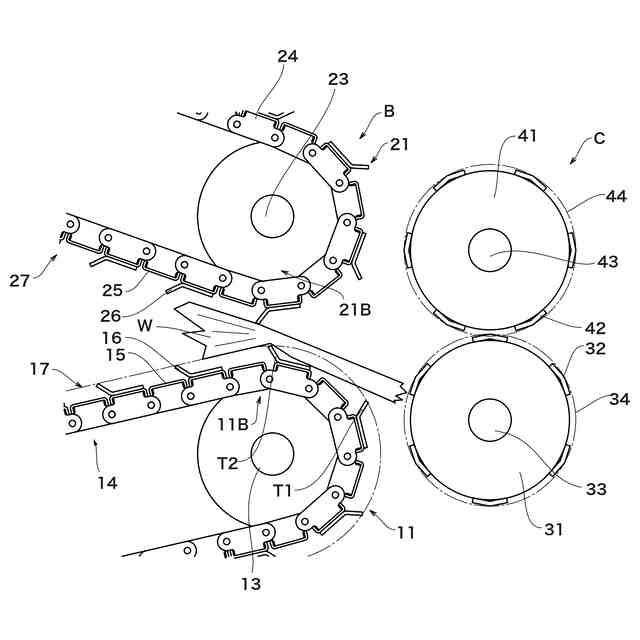

この発明の第１実施例に係る圧縮装置の圧縮工程４をあらわす説明図であって、桁材の後端部及び突起部が搬送面から下がり始めた状態をあらわす。
この発明の第１実施例に係る圧縮装置の圧縮工程５をあらわす説明図であって、桁材の後端部及び突起部が搬送面から下がった状態で、この桁材より搬送方向上流に位置する第１コンベアの後行の桁材の前端部が搬送面後端部に到達した状態をあらわす。
この発明の第１実施例に係る圧縮装置の圧縮工程６をあらわす説明図であって、工程全体をあらわす。

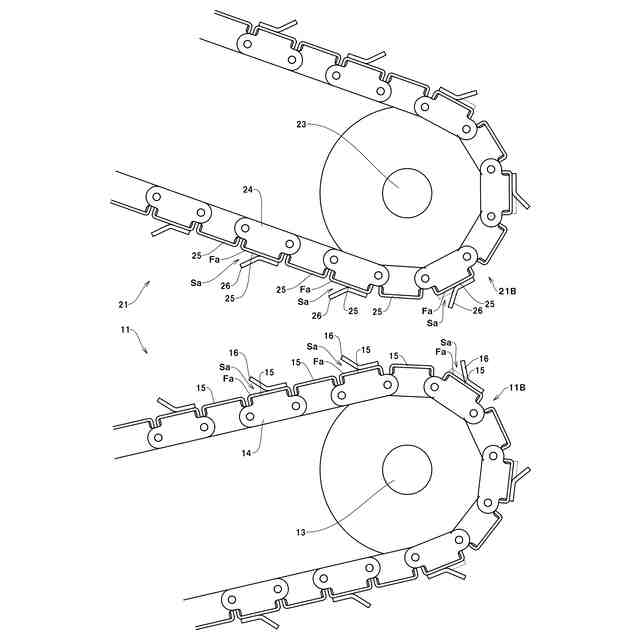

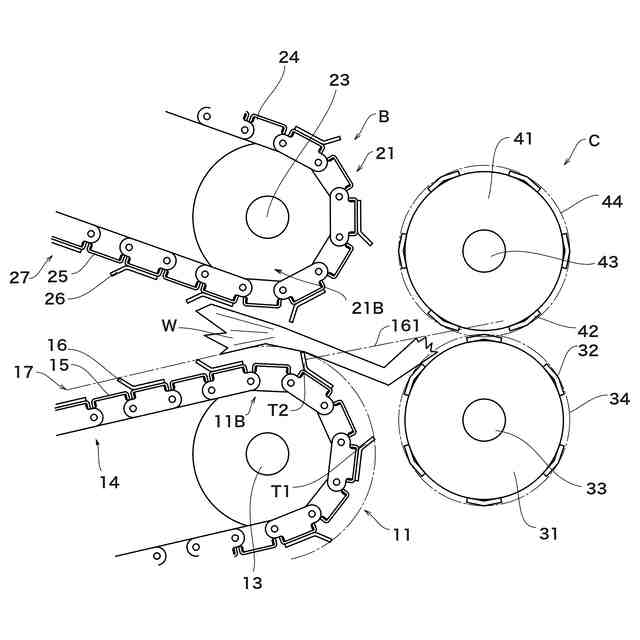

この発明の第１実施例に係る圧縮装置の要部拡大図であって、コンベア部の搬送方向終端部を示す。
この発明の第２実施例に係る圧縮装置の要部拡大図であって、コンベア部の搬送方向終端部を示す。
この発明の第３実施例に係る圧縮装置の突起部の構成を示す図である。
【発明を実施するための形態】
【０００９】
この発明に係る圧縮装置Ａの一実施例である第１実施例について、図１乃至図１１に基づき説明する。圧縮装置Ａが圧縮する対象物Ｗは具体的には箱状物である段ボール箱を想定する。圧縮装置Ａは、コンベア部Ｂを有する。
【００１０】
コンベア部Ｂは、対象物Ｗを載置して搬送するとともに図１以下に図示するように、第１コンベア１１および第２コンベア２１を有する。第１コンベア１１および第２コンベア２１は、搬送方向の下流に向かうにしたがって間隔を狭くするように対向配置し対象物Ｗを圧縮する。第１コンベア１１と第２コンベア２１は搬送方向後方に向かうにしたがって、徐々に互いの距離を狭めるように配置する。第１コンベア１１と第２コンベア２１で挟まれた対象物Ｗを、搬送方向に対する下流である後方に向かうにしたがって徐々に圧縮する。
（【００１１】以降は省略されています）
