公開番号2025077098
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023189037
出願日2023-11-06
発明の名称スクリュープレスにおける目詰まり防止機構及びそれを用いた目詰まり防止方法
出願人株式会社石垣
代理人
主分類B30B 9/14 20060101AFI20250512BHJP(プレス)
要約【課題】脱水運転時のスクリーン底面の位置を順次変更することで局所的な目詰まりの発生を防止できるスクリュープレスにおける目詰まり防止機構及びそれを用いた目詰まり防止方法を提供する。
【解決手段】

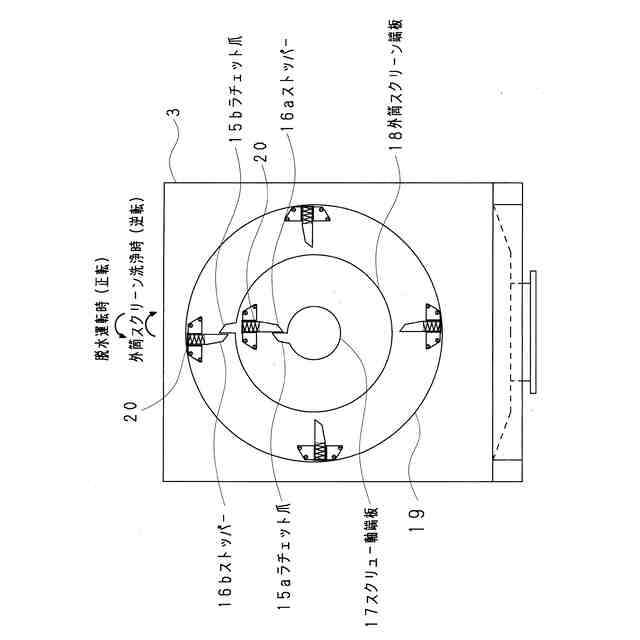

回転自在な外筒スクリーン5内にスクリュー羽根6を周設したスクリュー軸7を設けたスクリュープレス1において、スクリュー軸7と一体的に回転し、軸心から放射方向に突出するラチェット爪15aを有するスクリュー軸端板17と、ラチェット爪15aの回転圏内に位置するストッパー16aを設けると共に軸心から放射方向に突出するラチェット爪15bを有する外筒スクリーン端板18と、ラチェット爪15bの回転圏内に位置する複数のストッパー16b…と、各ストッパー16bがラチェット爪15bの押圧力を受けて外方に揺動したことを検知する検知装置26を有することで、スクリーン底面の位置を変更可能となるため、局所的な目詰まりが発生しない。
【選択図】図3
特許請求の範囲【請求項１】

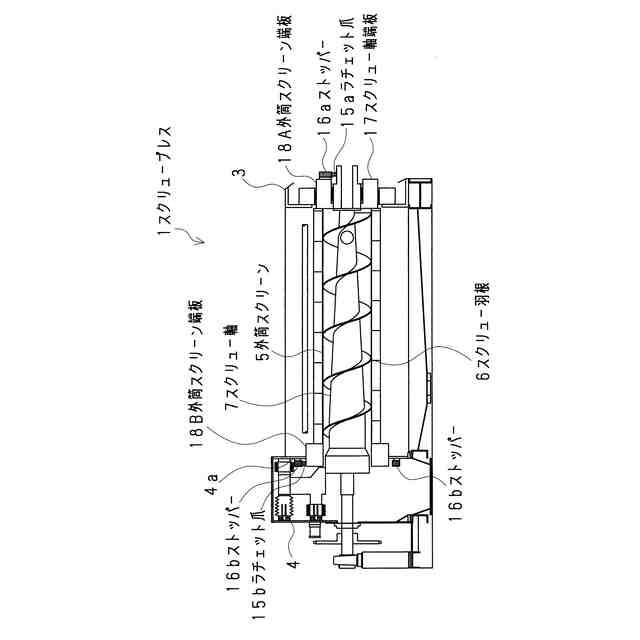

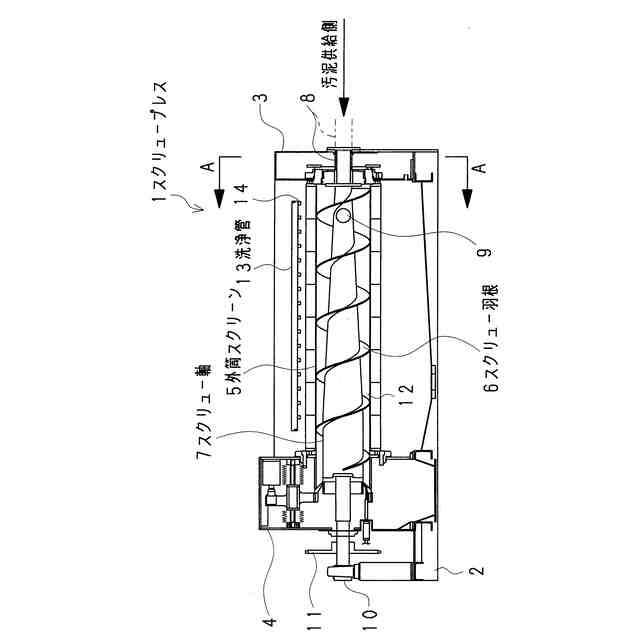

回転自在に支架した外筒スクリーン（５）にスクリュー羽根（６）を巻き掛けたスクリュー軸（７）を内設し、スクリュー軸（７）の回転によって始端側に供給された原液を終端側に向かって搬送しながらろ過脱水するとともに、洗浄流体を洗浄管（１３）からスクリーン面に噴射して外筒スクリーン（５）に付着した汚泥を除去するスクリュープレスにおいて、
スクリュー軸（７）と一体的に回転し、スクリュー軸（７）の中心から放射方向に突出したラチェット爪（１５ａ）と、
ラチェット爪（１５ａ）の回転軌道に位置し、脱水運転時にラチェット爪（１５ａ）の押圧力にて外方に揺動するとともに、外筒スクリーン洗浄時にラチェット爪（１５ａ）が係止して外筒スクリーン（５）をスクリュー軸（７）と一体的に回転させるストッパー（１６ａ）と、
外筒スクリーン（５）と一体的に回転し、外筒スクリーン（５）の中心から放射方向に突出したラチェット爪（１５ｂ）と、
ラチェット爪（１５ｂ）の回転軌道に位置し、脱水運転時にラチェット爪（１５ｂ）が係止して外筒スクリーン（５）の回転を阻害するとともに、外筒スクリーン洗浄時にラチェット爪（１５ｂ）の押圧力にて外方に揺動する複数のストッパー（１６ｂ…）と、
ストッパー（１６ｂ）がラチェット爪（１５ｂ）の押圧力を受けて外方に揺動したことを検知する検知装置（２６）と、を有する
ことを特徴とするスクリュープレスにおける目詰まり防止機構。
続きを表示（約 780 文字）【請求項２】
前記スクリュー軸（７）は、
スクリュー軸端板（１７）を始端部に連結させ、スクリュー軸端板（１７）から突出したラチェット爪（１５ａ）を一体的に回転させる
ことを特徴とする請求項１に記載のスクリュープレスにおける目詰まり防止機構。
【請求項３】
前記外筒スクリーン（５）は、
端部に外筒スクリーン端板（１８）を連結し、外筒スクリーン端板（１８）に設けたストッパー（１６ａ）にラチェット爪（１５ａ）が係止した状態で外筒スクリーン端板（１８）から突出したラチェット爪（１５ｂ）を一体的に回転させる
ことを特徴とする請求項２に記載のスクリュープレスにおける目詰まり防止機構。
【請求項４】
前記検知装置（２６）は、

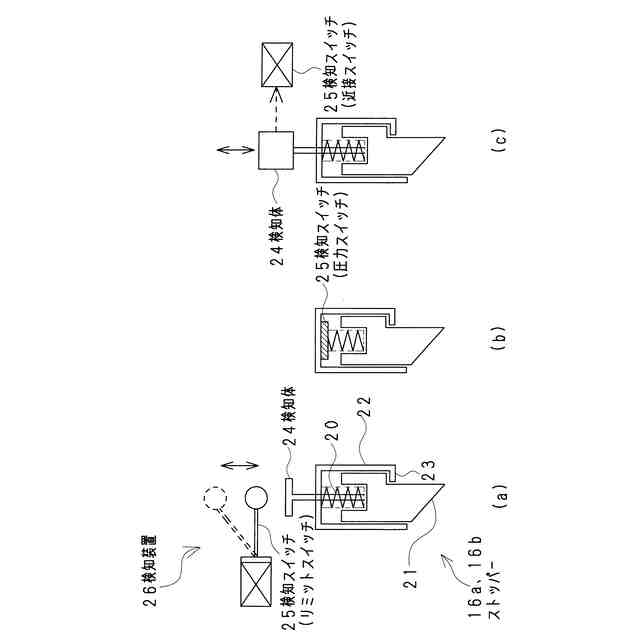

各ストッパー（１６ｂ…）に設けられ、外筒スクリーン洗浄時に押圧力を受けて外方に押し上げられる検知体（２４）及び検知体（２４）を検知する接触式または非接触式の検知スイッチ（２５）で構成した
ことを特徴とする請求項３に記載のスクリュープレスにおける目詰まり防止機構。
【請求項５】
前記請求項１から請求項４までのいずれか一項に記載のスクリュープレスにおける目詰まり防止機構を用いて、

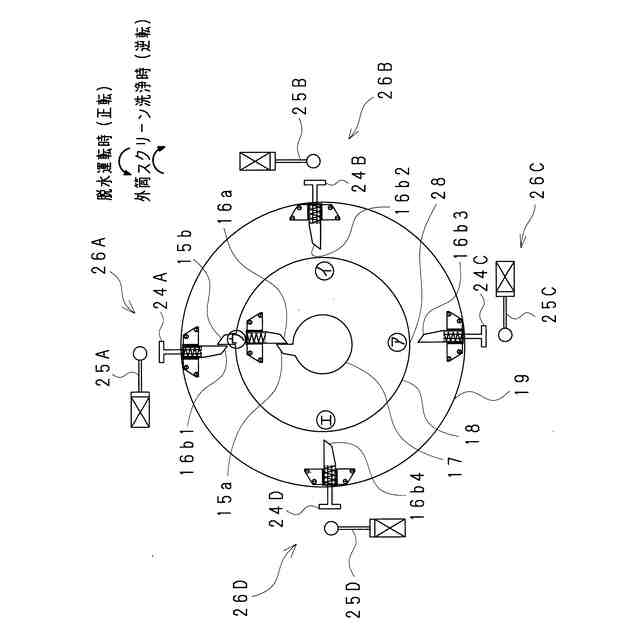

外筒スクリーン洗浄時に、各ストッパー（１６ｂ…）がラチェット爪（１５ｂ）の押圧力を受けたことを検知装置（２６）で検知し、予め定めたストッパー（１６ｂ）が押圧力を受けたことを検知した時にスクリュー軸（７）の回転を停止させ、

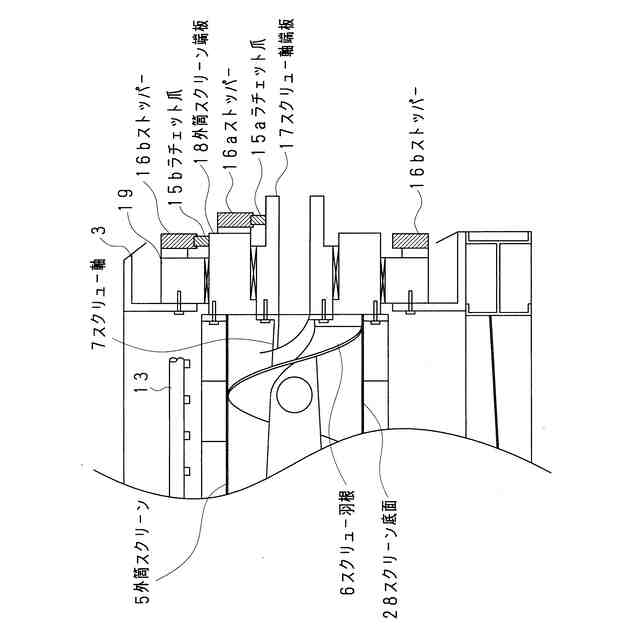

脱水運転時に、ラチェット爪（１５ｂ）を所望のストッパー（１６ｂ）に係止させ、外筒スクリーン（５）のスクリーン底面（２８）の位置を変更可能とする
ことを特徴とするスクリュープレスにおける目詰まり防止方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、外筒スクリーンの目詰まりを防止する技術に関し、特に、スクリーン洗浄後のスクリーン底面の位置を変更することで脱水運転時に局所的な目詰まりが発生しないスクリュープレスにおける目詰まり防止機構及びそれを用いた目詰まり防止方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、下水、し尿、あるいは食品生産加工排水等の有機性汚泥を濃縮・脱水するスクリュープレスは一般的に知られている。例えば、特許文献１には、多数の微細孔を有する円筒状の外筒スクリーン内に螺旋羽根を巻き掛けたスクリュー軸を回転自在に設置し、スクリュー軸の一端に供給された原液を他端に向かって搬送しながらろ過脱水するスクリュープレスが開示してある。特許文献１に開示されたスクリュープレスは、１つの駆動装置を用いてスクリュー軸及びスクリーンを回転させる技術であり、脱水運転時にはスクリュー軸のみ反時計回りに回転し、スクリーン洗浄時には時計回りに回転するスクリュー軸に伴ってスクリーンが共回りする機構となっている。
【先行技術文献】
【特許文献】
【０００３】
特許第２８６８１４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来、スクリュープレスのろ過脱水はスクリーンの全面で行われるが、ろ過圧力として、内圧に加えて重力が発生する。特に、内圧及び重力を受けるスクリーンの底面はろ過面の目詰まりが進行しやすいという課題を有していた。特許文献１のスクリュープレスは、図３に示すように、スクリーン他端側の端板に設けたラチェット爪がスクリーン端板に設けたストッパーに係止した状態でスクリーンが停止する構成となっており、ラチェット爪が係止するストッパーが１か所のみに設けられているため、スクリーン停止時のろ過底面の位置は毎回同じ箇所となる。この状態で脱水運転が繰り返し行われるため、スクリーン底面に局所的に目詰まりが生じていた。
【０００５】
本発明は、外筒スクリーンに連結された外筒スクリーン端板にラチェット爪を設けるとともに、ラチェット爪を係止させるストッパーを複数設置して、スクリーン停止時のろ過底面の位置を適宜変更できる構成としたことで、脱水運転時に局所的な目詰まりが発生することを防止できるスクリュープレスにおける目詰まり防止機構及びそれを用いた目詰まり防止方法を提供する。
【課題を解決するための手段】
【０００６】
本発明は、回転自在に支架した外筒スクリーンにスクリュー羽根を巻き掛けたスクリュー軸を内設し、スクリュー軸の回転によって始端側に供給された原液を終端側に向かって搬送しながらろ過脱水するとともに、洗浄流体を洗浄管からスクリーン面に噴射して外筒スクリーンに付着した汚泥を除去するスクリュープレスにおいて、スクリュー軸と一体的に回転し、スクリュー軸の中心から放射方向に突出したラチェット爪と、ラチェット爪の回転軌道に位置し、脱水運転時にラチェット爪の押圧力にて外方に揺動するとともに、外筒スクリーン洗浄時にラチェット爪が係止して外筒スクリーンをスクリュー軸と一体的に回転させるストッパーと、外筒スクリーンと一体的に回転し、外筒スクリーンの中心から放射方向に突出したラチェット爪と、ラチェット爪の回転軌道に位置し、脱水運転時にラチェット爪が係止して外筒スクリーンの回転を阻害するとともに、外筒スクリーン洗浄時にラチェット爪の押圧力にて外方に揺動する複数のストッパーと、ストッパーがラチェット爪の押圧力を受けて外方に揺動したことを検知する検知装置と、を有することで、外筒スクリーン洗浄終了時に外筒スクリーン底面の位置を適宜変更できる。
【０００７】
前記スクリュー軸は、スクリュー軸端板を始端部に連結させ、スクリュー軸端板から突出したラチェット爪を一体的に回転させることで、脱水運転時にスクリュー軸端板のラチェット爪が回転できる。
【０００８】
前記外筒スクリーンは、端部に外筒スクリーン端板を連結し、外筒スクリーン端板に設けたストッパーにラチェット爪が係止した状態で外筒スクリーン端板から突出したラチェット爪を一体的に回転させることで、外筒スクリーン洗浄時に外筒スクリーン端板のラチェット爪が回転できる。
【０００９】
前記検知装置は、各ストッパーに設けられ、外筒スクリーン洗浄時に押圧力を受けて外方に押し上げられる検知体及び検知体を検知する接触式または非接触式の検知スイッチで構成したことで、外筒スクリーン洗浄時におけるラチェット爪の位置を把握できる。
【００１０】
前記スクリュープレスにおける目詰まり防止機構を用いて、外筒スクリーン洗浄時に、各ストッパーがラチェット爪の押圧力を受けたことを検知装置で検知し、予め定めたストッパーが押圧力を受けたことを検知した時にスクリュー軸の回転を停止させ、脱水運転時に、ラチェット爪を所望のストッパーに係止させ、外筒スクリーンのスクリーン底面の位置を変更可能とすることで、脱水運転時に外筒スクリーンに局所的な目詰まりが発生しないため、安定的にろ過運転を行うことができる。
【発明の効果】
（【００１１】以降は省略されています）
