公開番号2025059514
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023169645
出願日2023-09-29
発明の名称プレス装置、診断装置、プレス装置の健全性診断方法及び健全性診断プログラム
出願人住友重機械工業株式会社
代理人個人,個人
主分類B30B 15/28 20060101AFI20250403BHJP(プレス)
要約【課題】好適にクラッチ又はブレーキの健全性を診断する。
【解決手段】プレス装置1は、回転に伴ってスライド18をプレス方向に進退させるエキセン軸16と、エキセン軸16を回転駆動又は制動するクラッチ131又はブレーキ132と、クラッチ131又はブレーキ132の作動液の圧力を検出する圧力計455と、制御部53とを備える。制御部53は、作動液の温度、スライド18のプレス動作のショット回数、運転時間のうちの少なくとも1つに基づいて、スライド18の動作が安定した安定動作状態であるか否かを判定し、安定動作状態である場合、作動液の圧力に基づいて、クラッチ132又はブレーキ132の健全性を診断する。
【選択図】図4
特許請求の範囲【請求項１】
回転に伴ってスライドをプレス方向に進退させる回転軸と、
前記回転軸を回転駆動又は制動するクラッチ又はブレーキと、
前記クラッチ又はブレーキの作動液の圧力を検出する検出部と、
前記作動液の温度、前記スライドのプレス動作のショット回数、運転時間のうちの少なくとも１つに基づいて、前記スライドの動作が安定した安定動作状態であるか否かを判定する判定部と、
前記安定動作状態である場合、前記作動液の圧力に基づいて、前記クラッチ又はブレーキの健全性を診断する診断部と、
を備えるプレス装置。
続きを表示（約 1,500 文字）【請求項２】
前記クラッチの駆動は、最も高い第１圧力の作動液で駆動されるフルクラッチと、前記第１圧力よりも低い第２圧力の作動液で駆動されるソフトクラッチと、を含み、
前記診断部は、前記ソフトクラッチの圧力指令出力から、前記作動液の圧力が前記第２圧力を最初に超えるまでの時間に基づいて、前記クラッチの健全性を診断する、
請求項１に記載のプレス装置。
【請求項３】
前記クラッチの駆動は、最も高い第１圧力の作動液で駆動されるフルクラッチと、前記第１圧力よりも低い第２圧力の作動液で駆動されるソフトクラッチと、を含み、
前記診断部は、前記ソフトクラッチの圧力指令出力から所定時間後の作動液の圧力に基づいて、前記クラッチの健全性を診断する、
請求項１に記載のプレス装置。
【請求項４】
前記ブレーキの駆動は、所定の第３圧力の作動液で駆動されるソフトブレーキを含み、
前記診断部は、前記ソフトブレーキの圧力指令出力から、前記作動液の圧力が前記第３圧力を最初に下回るまでの時間に基づいて、前記ブレーキの健全性を診断する、
請求項１に記載のプレス装置。
【請求項５】
前記クラッチ又はブレーキは湿式である、
請求項１に記載のプレス装置。
【請求項６】
回転に伴ってスライドをプレス方向に進退させる回転軸と、前記回転軸を回転駆動又は制動するクラッチ又はブレーキと、前記クラッチ又はブレーキの作動液の圧力を検出する検出部と、を備えるプレス装置を診断する診断装置であって、
前記作動液の温度、前記スライドのプレス動作のショット回数、運転時間のうちの少なくとも１つに基づいて、前記スライドの動作が安定した安定動作状態であるか否かを判定する判定部と、
前記安定動作状態である場合、前記作動液の圧力に基づいて、前記クラッチ又はブレーキの健全性を診断する診断部と、
を備える診断装置。
【請求項７】
回転に伴ってスライドをプレス方向に進退させる回転軸と、前記回転軸を回転駆動又は制動するクラッチ又はブレーキと、前記クラッチ又はブレーキの作動液の圧力を検出する検出部と、を備えるプレス装置の健全性診断方法であって、
前記プレス装置の制御部が、
前記作動液の温度、前記スライドのプレス動作のショット回数、運転時間のうちの少なくとも１つに基づいて、前記スライドの動作が安定した安定動作状態であるか否かを判定する判定工程と、
前記安定動作状態である場合、前記作動液の圧力に基づいて、前記クラッチ又はブレーキの健全性を診断する診断工程と、
を実行する、
プレス装置の健全性診断方法。
【請求項８】
回転に伴ってスライドをプレス方向に進退させる回転軸と、前記回転軸を回転駆動又は制動するクラッチ又はブレーキと、前記クラッチ又はブレーキの作動液の圧力を検出する検出部と、を備えるプレス装置の健全性診断プログラムであって、
コンピュータを、
前記作動液の温度、前記スライドのプレス動作のショット回数、運転時間のうちの少なくとも１つに基づいて、前記スライドの動作が安定した安定動作状態であるか否かを判定する判定手段、
前記安定動作状態である場合、前記作動液の圧力に基づいて、前記クラッチ又はブレーキの健全性を診断する診断手段、
として機能させる、
プレス装置の健全性診断プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、プレス装置、診断装置、プレス装置の健全性診断方法及び健全性診断プログラムに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、プレス装置として、エキセン軸の回転駆動及び制動を行う湿式のクラッチブレーキを備えるものが知られている。
特許文献１に記載のプレス装置では、クラッチブレーキのスリップ角度に基づいて当該クラッチブレーキの異常を検知している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１８５５８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、クラッチブレーキのスリップ角度はそもそも正確な測定が困難なため、当該スリップ角度に基づく異常判定は難しい。特にクラッチの場合、ディスクが接触するまではスリップがゼロのため、ディスクが接触する手前のタイミングでは判定を行うことができない。
【０００５】
本発明は、上記事情を鑑みてなされたもので、好適にクラッチ又はブレーキの健全性を診断することを目的とする。
【課題を解決するための手段】
【０００６】
本発明に係るプレス装置は、
回転に伴ってスライドをプレス方向に進退させる回転軸と、
前記回転軸を回転駆動又は制動するクラッチ又はブレーキと、
前記クラッチ又はブレーキの作動液の圧力を検出する検出部と、
前記作動液の温度、前記スライドのプレス動作のショット回数、運転時間のうちの少なくとも１つに基づいて、前記スライドの動作が安定した安定動作状態であるか否かを判定する判定部と、
前記安定動作状態である場合、前記作動液の圧力に基づいて、前記クラッチ又はブレーキの健全性を診断する診断部と、
を備える。
【発明の効果】
【０００７】
本発明によれば、好適にクラッチ又はブレーキの健全性を診断することができる。
【図面の簡単な説明】
【０００８】

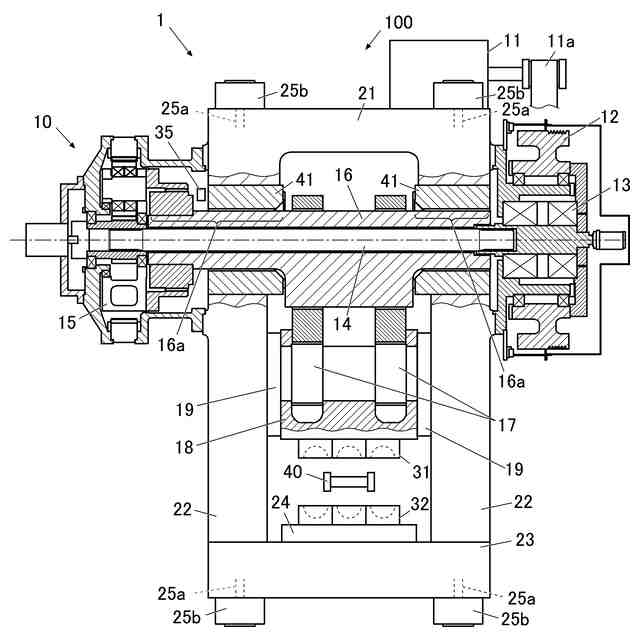

本実施形態に係るプレス装置の装置本体を示す図である。
本実施形態に係るクラッチブレーキの構成を説明するための図である。

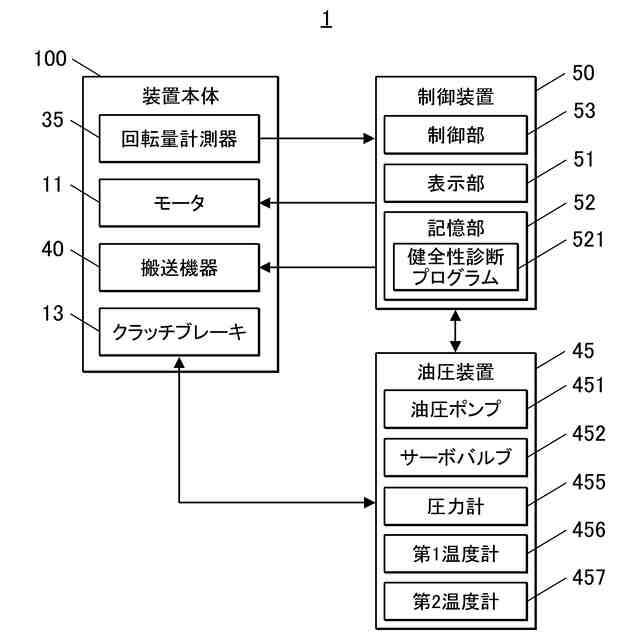

本実施形態に係るプレス装置の概略の制御構成を示すブロック図である。

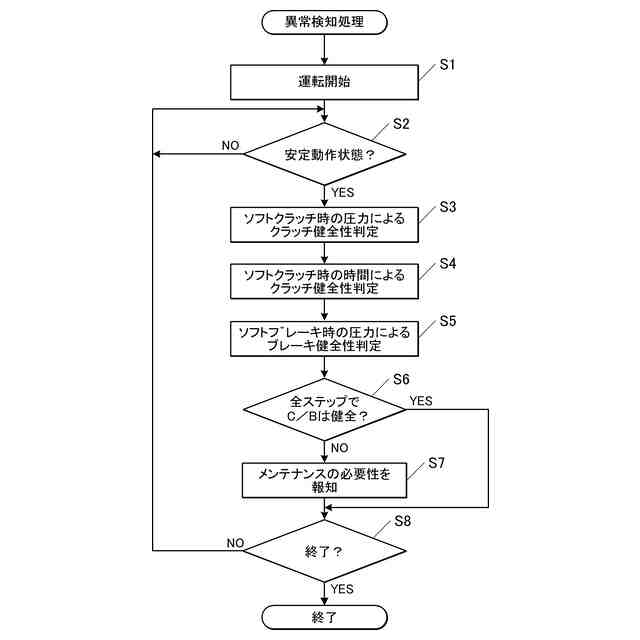

本実施形態における健全性診断処理の流れを示すフローチャートである。
スライドモーション全体に対応するクラッチブレーキの作動油の圧力変化の一例を示すグラフである。
クラッチの健全性診断における作動油の圧力と時間の関係を説明するためのグラフである。

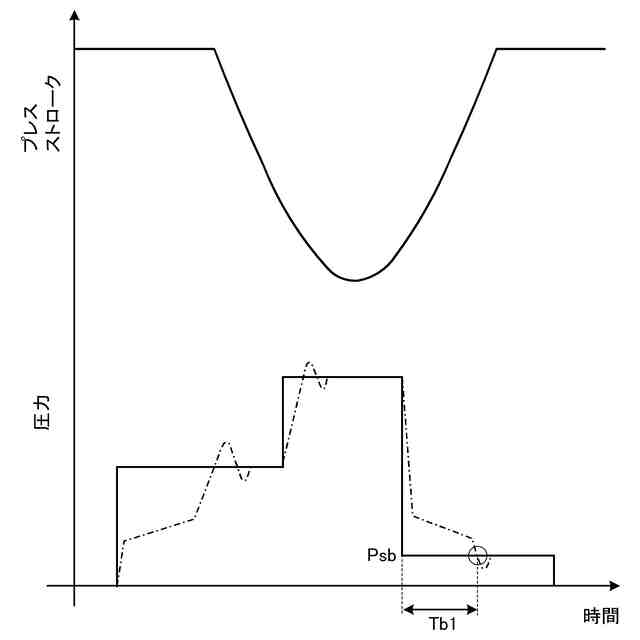

ブレーキの健全性診断における作動油の圧力と時間の関係を説明するためのグラフである。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態について、図面を参照して詳細に説明する。
【００１０】
［プレス装置の構成］
図１は、本実施形態に係るプレス装置１の装置本体１００を示す図であり、図２は、装置本体１００が備えるクラッチブレーキ１３の構成を説明するための図である。
図１に示すように、本実施形態に係るプレス装置１は、鍛造成形を行う鍛造プレス装置であり、装置本体１００を備える。装置本体１００は、ベッド２３、アップライト２２、クラウン２１、ボルスタ２４、スライド１８、回転量計測器３５、駆動部１０を備える。
（【００１１】以降は省略されています）
