公開番号2025034293
公報種別公開特許公報(A)
公開日2025-03-13
出願番号2023140589
出願日2023-08-30
発明の名称プレス機械の往復運動を利用したスクラップ搬送装置
出願人個人
代理人個人
主分類B30B 15/32 20060101AFI20250306BHJP(プレス)
要約【課題】
従来のプレス機械のスクラップ搬送装置は、プレス機械とは別にモータ等の駆動装置が必要であるという課題があった。
【解決手段】
エアシリンダー、ロータリーアクチュエータ、ラチェットベアリング、ベルトコンベヤーからなるスクラップ搬送装置において、
前記エアシリンダーはプレス機械の反復直線運動により繰り返し反復運動し、
前記ロータリーアクチュエータは前記エアシリンダーの往復運動を一定の角度の回転運動に変換し、
前記ラチェットベアリングは前記ロータリーアクチュエータの回転運動を一方向の回転だけを前記ベルトコンベヤーに伝導することを特徴とする、
スクラップ搬送装置によって、課題を解決する。
【選択図】図1
特許請求の範囲【請求項１】
エアシリンダー、ロータリーアクチュエータ、ラチェットベアリング、ベルトコンベヤーを備えたスクラップ搬送装置において、
前記エアシリンダーはプレス機械の反復直線運動により繰り返し反復運動し、
前記ロータリーアクチュエータは前記エアシリンダーの往復運動を一定の角度の回転運動に変換し、
前記ラチェットベアリングは前記ロータリーアクチュエータの回転運動を一方向の回転だけを前記ベルトコンベヤーに伝導することを特徴とする、
スクラップ搬送装置。
続きを表示（約 390 文字）【請求項２】
請求項１に記載のスクラップ搬送装置において、
前記ロータリーアクチュエータと前記ラチェットベアリングとは、スプロケットとチェーン若しくはサイレントチェーン、歯付きプリーと歯付きベルト、プリーとベルト、又は歯車機構で伝導されていることを特徴とする、
スクラップ搬送装置。
【請求項３】
請求項１に記載のスクラップ搬送装置において、
前記ロータリーアクチュエータは、回転角度が、90°、100°、180°、190°、若しくは270°、又は角度調整付きのロータリーアクチュエータであることを特徴とする、
スクラップ搬送装置。
【請求項４】
請求項１に記載のスクラップ搬送装置において、
ラチェットベアリングの代わりに、逆転防止ラチェット機構を備えていることを特徴とする、
スクラップ搬送装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、プレス機械の往復運動を利用したスクラップ搬送装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１では、プレス加工作業中に打ち抜かれたり、切断されてできたスクラップを散乱させずに要領良く集めて搬送できるスクラップ搬送装置を提供している。
【先行技術文献】
【特許文献】
【０００３】
実開昭５９－０３４８２３
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来のプレス機械のスクラップ搬送装置は、プレス機械とは別にモータ等の駆動装置が必要であるという課題があった。
【課題を解決するための手段】
【０００５】
エアシリンダー、ロータリーアクチュエータ、ラチェットベアリング、ベルトコンベヤーを備えたスクラップ搬送装置において、
前記エアシリンダーはプレス機械の反復直線運動により繰り返し直線運動し、
前記ロータリーアクチュエータは前記エアシリンダーの往復運動を一定の角度の回転運動に変換し、
前記ラチェットベアリングは前記ロータリーアクチュエータの回転運動を一方向の回転だけを前記ベルトコンベヤーに伝導することを特徴とする、
スクラップ搬送装置によって課題を解決する。
【０００６】
上記に記載のスクラップ搬送装置において、
前記ロータリーアクチュエータと前記ラチェットベアリングとは、スプロケットとチェーン若しくはサイレントチェーン、歯付きプリーと歯付きベルト、プリーとベルト、又は歯車機構で連結されていることを特徴とする、
スクラップ搬送装置によって課題を解決する。
【０００７】
上記に記載のスクラップ搬送装置において、
前記ロータリーアクチュエータは、回転角度が、90°、100°、180°、190°、若しくは270°、又は角度調整付きのロータリーアクチュエータであることを特徴とする、
スクラップ搬送装置によって課題を解決する。
【０００８】
上記に記載のスクラップ搬送装置において、
ラチェットベアリングの代わりに、逆転防止ラチェット機構を備えていることを特徴とする、
スクラップ搬送装置によって課題を解決する。
【発明の効果】
【０００９】
スクラップ搬送装置に、プレス機械とは別の駆動装置が必要でなくなり、スクラップ搬送装置の簡略化、省エネ化が図られる。
【図面の簡単な説明】
【００１０】

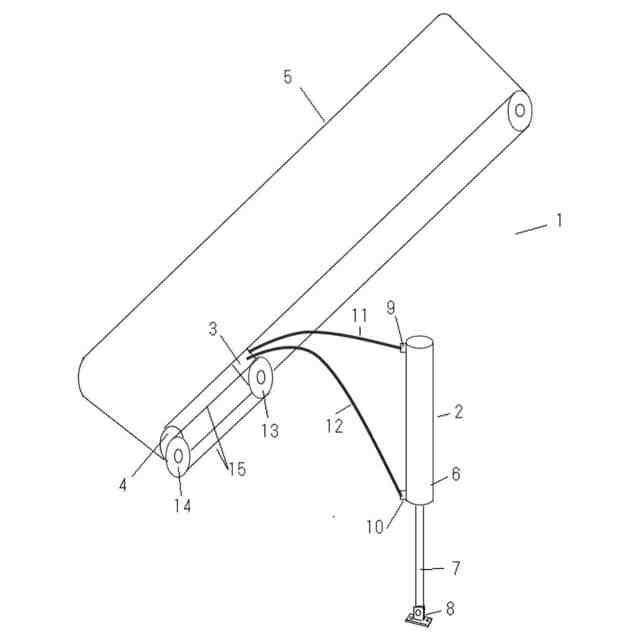

エアシリンダー、ロータリーアクチュエータ、ラチェットベアリング、ベルトコンベヤーからなるスクラップ搬送装置の概要図。
【発明を実施するための形態】
（【００１１】以降は省略されています）
