公開番号2025099039
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023215380
出願日2023-12-21
発明の名称押出プレス装置の支援システム
出願人UBEマシナリー株式会社
代理人個人,個人,個人,個人
主分類B30B 15/00 20060101AFI20250626BHJP(プレス)
要約【課題】押出プレスを行っている最中に成形品について取得する画像データをその後に有効に活用できる、押出プレス装置におけるトレーサビリティを支援するシステムを提供すること。
【解決手段】本発明は、押出プレス装置(100)に関わる撮影対象を撮影し、記憶する押出プレス装置の支援システムであって、撮影対象を撮影する単数または複数のカメラと、カメラに対して対象の撮影を指示する処理部(30)と、を備える。処理部(30)は、押出プレス装置(100)に対する成形サイクルの開始指示信号に基づく開始トリガによりカメラに撮影対象の撮影の開始を指示し、先に行われる先行成形サイクルの後に続く後続成形サイクルに対する成形開始を押出プレス装置(30)に指示するとともに、先行成形サイクルに対するカメラによる撮影対象に対する撮影の停止を指示する。

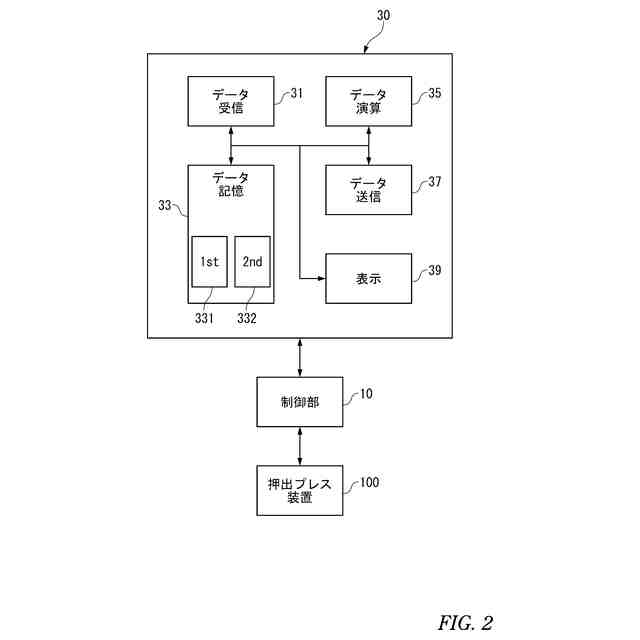

【選択図】図2
特許請求の範囲【請求項１】
押出プレス装置に関わる撮影対象を撮影し、記憶する押出プレス装置の支援システムであって、
前記撮影対象を撮影する単数または複数のカメラと、
前記カメラに対して前記撮影対象の撮影を指示する処理部と、を備え、
前記処理部は、
前記押出プレス装置に対する成形サイクルの開始指示信号に基づく開始トリガにより前記カメラに前記撮影対象の撮影の開始を指示し、
先に行われる先行成形サイクルの後に続く後続成形サイクルに対する成形開始を前記押出プレス装置に指示するとともに、
前記先行成形サイクルに対する前記カメラによる前記撮影対象に対する撮影の停止を指示する、支援システム。
続きを表示（約 870 文字）【請求項２】
前記処理部は、
継続している前記成形サイクルにおいて、前記開始トリガから所定時間が経過するたびに発せられる継続トリガにより前記カメラに前記撮影対象の撮影の継続を指示する、
請求項１に記載の支援システム。
【請求項３】
前記処理部は、
成形条件に関わる第１成形データと前記第１成形データに対応して前記撮影対象を撮影した第２成形データとを関連付けて記憶する記憶部と、
前記第１成形データに含まれる前記成形条件を表示するトレンドグラフと、前記トレンドグラフにおける前記第１成形データに対応する時期に撮影された前記第２成形データに基づく映像と、を表示する表示部と、を備える、
請求項１または請求項２に記載の支援システム。
【請求項４】
前記第２成形データは、
前記成形サイクルの単位で撮影された複数の第１撮影データの集合からなり、かつ、
前記第１撮影データは、所定時間の単位で撮影された複数の第２撮影データの集合からなり、
前記第１撮影データのそれぞれには第１識別記号が付与され、および、前記第２撮影データのそれぞれには第２識別記号が付与されている、
請求項３に記載の支援システム。
【請求項５】
前記表示部は、
前記トレンドグラフが表示されている画面に、複数の前記第２識別記号を選択可能に表示する、
請求項４に記載の支援システム。
【請求項６】
前記処理部は、
前記後続成形サイクルに対する撮影が開始されると、
前記先行成形サイクルについての前記継続トリガを発しない、
請求項２に記載の支援システム。
【請求項７】
前記処理部は、
前記後続成形サイクルに対する前記成形開始を前記押出プレス装置に指示すると、
前記先行成形サイクルについて以後の前記継続トリガを発しない、
請求項２に記載の支援システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、押出プレス装置におけるトレーサビリティを支援するシステムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
押出プレス装置は、加工容易な金属材料、例えば、アルミニウムまたはその合金をダイスに押し付けて、所定断面形状のアルミニウム製品を連続的にダイスから押し出して成形品を製造する装置である。ダイスには、成形品の断面形状を模した孔が形成されており、押出成形された長尺のアルミニウム製品は所定の長さに切断されて個々の成形品となる。
【０００３】
成形品の品質管理に関するオペレータの負担を軽減するために、特許文献１は押出プレス装置から押し出される成形品の表面状態を画像入力装置（カメラ）により入力し、入力された画像データから製品の表面状態の良否を画像認識装置により認識し、認識結果をもとに押出プレスの押出速度を調節する。
【先行技術文献】
【特許文献】
【０００４】
特開平７－８９０２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１は、成形品の表面状態を表す画像データを予め定められる基準画像データと比較することにより押出速度設定値をそれまでと異なる値に調整するか否かを決定し、押出速度を決定する。例えば油圧シリンダの動作を制御する。このように、特許文献１においてカメラにて取得する画像データは、押出プレスが継続している最中の押出速度の調整に用いられるものである。
【０００６】
押出プレスによる成形品について取得した画像データは、プレス成形が継続している最中に利用されるのに加えて、成形品のトレーサビリティ（Traceability，追跡管理）のために活用されるべきである。
以上より、本発明は、押出プレスを行っている最中に成形品について取得する画像データをその後に有効に活用できる、押出プレス装置におけるトレーサビリティを支援するシステムを提供することを目的とする。
【課題を解決するための手段】
【０００７】

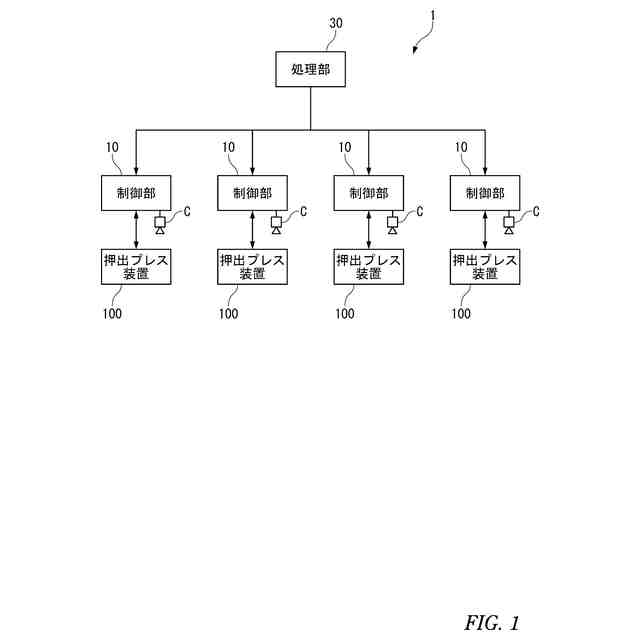

本発明は押出プレス装置に関わる撮影対象を撮影し、記憶する押出プレス装置の支援システムに関する。この支援システムは、
撮影対象を撮影する単数または複数のカメラと、
カメラに対して対象の撮影を指示する処理部と、を備える。
処理部は、
押出プレス装置に対する成形サイクルの開始指示信号に基づく開始トリガによりカメラに撮影対象の撮影の開始を指示し、
先に行われる先行成形サイクルの後に続く後続成形サイクルに対する成形開始を押出プレス装置に指示するとともに、
先行成形サイクルに対するカメラによる撮影対象に対する撮影の停止を指示する。
【０００８】
本発明の支援システムにおいて、好ましい処理部は、

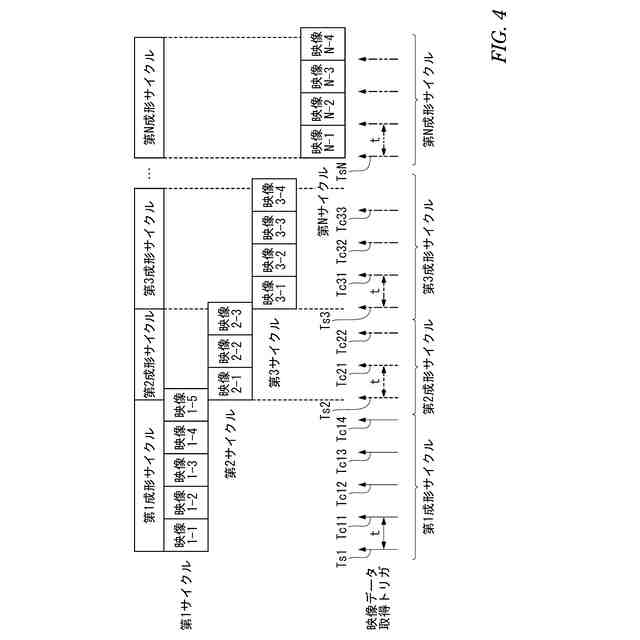

継続している成形サイクルにおいて、開始トリガから所定時間が経過するたびに発せられる継続トリガによりカメラに撮影対象の撮影の継続を指示する。
【０００９】
本発明の支援システムにおいて、好ましい処理部は、

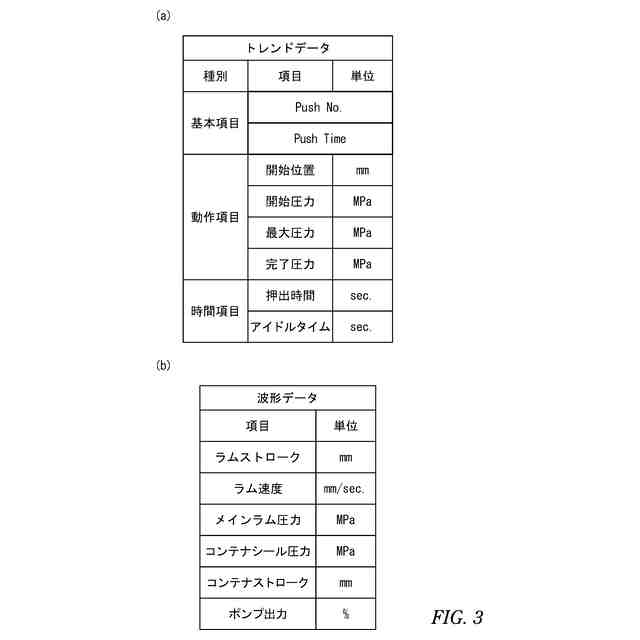

成形条件に関わる第１成形データと第１成形データに対応して撮影対象を撮影した第２成形データとを関連付けて記憶する記憶部と、
第１成形データに含まれる成形条件を表示するトレンドグラフと、トレンドグラフにおける第１成形データに対応する時期に撮影された第２成形データに基づく映像と、を表示する表示部と、を備える。
【００１０】

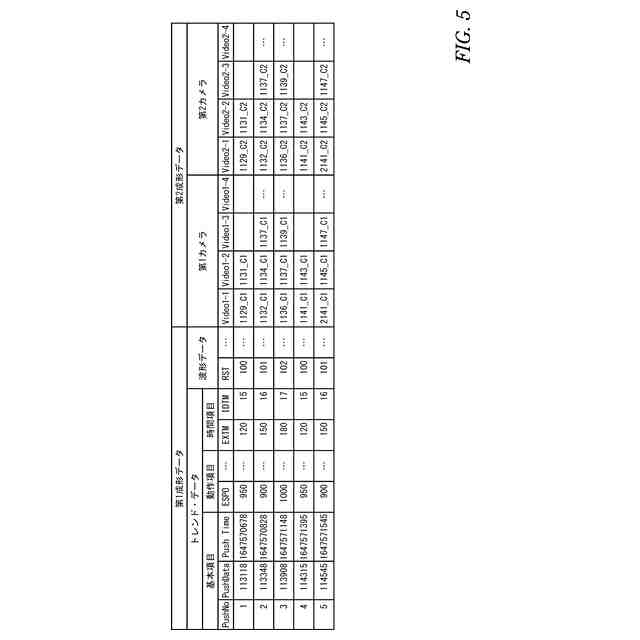

本発明の支援システムにおいて、好ましい第２成形データは、
成形サイクルの単位で撮影された複数の第１撮影データの集合からなり、かつ、
第１撮影データは、所定時間の単位で撮影された複数の第２撮影データの集合からなり、
第１撮影データのそれぞれには第１識別記号が付与され、および、第２撮影データのそれぞれには第２識別記号が付与されている。
（【００１１】以降は省略されています）
