特許ウォッチ

公開番号2025136946
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024035887
出願日2024-03-08
発明の名称プレス機械及びプレス機械の操作支援方法
出願人アイダエンジニアリング株式会社
代理人個人,個人,個人,個人
主分類B30B 15/26 20060101AFI20250911BHJP(プレス)
要約【課題】ユーザが求めている条件にあった操作手順を提示することが可能なプレス機械等を提供すること。

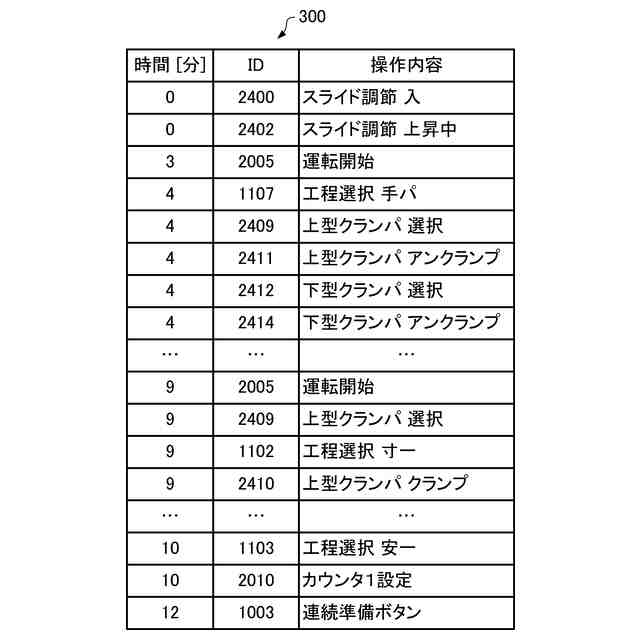

【解決手段】プレス機械は、プレス機械に対して行われた操作の操作内容及び操作時間を含む履歴データを記録する操作内容記録部と、記録された履歴データから、操作支援の対象となる操作手順の始点とする操作と終点とする操作とを含む一連の操作に対応するデータを抽出して、操作手順のデータベースを生成するデータベース生成部と、データベースから、ユーザによって指定された判断基準を満たす操作手順を取得する操作手順取得部と、取得された操作手順を出力する操作手順出力部とを含む。
【選択図】図1
特許請求の範囲【請求項１】
プレス機械に対して行われた操作の操作内容及び操作時間を含む履歴データを記録する操作内容記録部と、
記録された前記履歴データから、操作支援の対象となる操作手順の始点とする操作と終点とする操作とを含む一連の操作に対応するデータを抽出して、前記操作手順のデータベースを生成するデータベース生成部と、
前記データベースから、ユーザによって指定された判断基準を満たす前記操作手順を取得する操作手順取得部と、
取得された前記操作手順を出力する操作手順出力部とを含むことを特徴とする、プレス機械。
続きを表示（約 670 文字）【請求項２】
請求項１において、
前記ユーザが指定可能な前記判断基準は、操作にかかる時間、操作されている順番、操作されている頻度、操作完了後の安定性、操作の簡潔性、及び、操作された期間のいずれかであることを特徴とする、プレス機械。
【請求項３】
請求項１において、
前記データベース生成部は、
記録された前記履歴データから、操作支援の対象となる操作手順の始点とする操作と通過点とする操作と終点とする操作とを含む一連の操作に対応するデータを抽出することを特徴とする、プレス機械。
【請求項４】
請求項１において、
前記操作手順取得部は、
前記データベースから、ユーザによって指定された優先度付きの複数の判断基準に基づいて、前記データベースから前記操作手順を取得することを特徴とする、プレス機械。
【請求項５】
プレス機械に対して行われた操作の操作内容及び操作時間を含む履歴データを記録する操作内容記録ステップと、
記録された前記履歴データから、操作支援の対象となる操作手順の始点とする操作と終点とする操作とを含む一連の操作に対応するデータを抽出して、前記操作手順のデータベースを生成するデータベース生成ステップと、
前記データベースから、ユーザによって指定された判断基準を満たす前記操作手順を取得する操作手順取得ステップと、
取得された前記操作手順を出力する操作手順出力ステップとを含むことを特徴とする、プレス機械の操作支援方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、プレス機械及びプレス機械の操作支援方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
自動車の運転支援技術のようにユーザの操作・判断を支援する技術の普及が進んでいる。また、プレス作業においては、ベテラン作業者の技術継承（作業ノウハウ継承）が課題となっている。プレス機械の操作の場合、システムの規模や金型の種類により手順が異なることもあり、ユーザが効率の良い操作手順を模索することになる。或いは、予め決められた自動操作手順から改善されない場合がある。
【０００３】
プレス機械の操作支援方法として、特許文献１には、個別操作情報を予め設定された所定の順番に従って出力して操作手順をガイダンスする方法が開示されている。また、特許文献２には、生産設備の操作手順提示方法として、操作手順を学習し操作時間により操作手順を更新する方法が開示されている。
【先行技術文献】
【特許文献】
【０００４】
実開平５－５３７９８号公報
特開２０１４－６７１８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載の発明では、操作者が決めた１つのパターンで操作手順が示されるため、最も効率の良い操作手順であるかどうかは不明のままである。また、特許文献２に記載の発明では、操作時間のみを重視しているため、操作手順の抜けがある場合や、イレギュラーな操作手順を採用してしまう恐れがある。
【０００６】
本発明は、以上のような課題に鑑みてなされたものであり、その目的とするところは、ユーザが求めている条件にあった操作手順を提示することが可能なプレス機械及びプレス機械の操作支援方法を提供することにある。
【課題を解決するための手段】
【０００７】
（１）本発明に係るプレス機械は、プレス機械に対して行われた操作の操作内容及び操作時間を含む履歴データを記録する操作内容記録部と、記録された前記履歴データから、操作支援の対象となる操作手順の始点とする操作と終点とする操作とを含む一連の操作に対応するデータを抽出して、前記操作手順のデータベースを生成するデータベース生成部と、前記データベースから、ユーザによって指定された判断基準を満たす前記操作手順を取得する操作手順取得部と、取得された前記操作手順を出力する操作手順出力部とを含むことを特徴とするプレス機械である。
【０００８】
また本発明に係るプレス機械の操作支援方法は、プレス機械に対して行われた操作の操作内容及び操作時間を含む履歴データを記録する操作内容記録ステップと、記録された前記履歴データから、操作支援の対象となる操作手順の始点とする操作と終点とする操作とを含む一連の操作に対応するデータを抽出して、前記操作手順のデータベースを生成するデータベース生成ステップと、前記データベースから、ユーザによって指定された判断基準を満たす前記操作手順を取得する操作手順取得ステップと、取得された前記操作手順を出力する操作手順出力ステップとを含むことを特徴とする操作支援方法である。
【０００９】
本発明によれば、操作手順のデータベースからユーザによって指定された判断基準を満たす操作手順を取得して出力することで、ユーザが求めている条件にあった操作手順を提示して適切な操作支援を行うことができる。
【００１０】
（２）本発明に係るプレス機械及びプレス機械の操作支援方法では、前記ユーザが指定可能な前記判断基準は、操作にかかる時間、操作されている順番、操作されている頻度、操作完了後の安定性、操作の簡潔性、及び、操作された期間のいずれかであってもよい。
（【００１１】以降は省略されています）
