公開番号2025169903
公報種別公開特許公報(A)
公開日2025-11-14
出願番号2025073516
出願日2025-04-25
発明の名称回転式錠剤プレス機および回転式錠剤プレス機を用いたプレスパンチの潤滑方法
出願人フェッテコンパクティングゲーエムベーハー
代理人個人,個人,個人
主分類B30B 11/08 20060101AFI20251107BHJP(プレス)
要約【課題】本発明は、回転式錠剤プレス機に関する。
【解決手段】回転式錠剤プレス機は、上部および/または下部プレスパンチを潤滑剤で潤滑するための潤滑装置を有する。潤滑装置が、潤滑剤リザーバおよび、潤滑剤リザーバに接続され、ローターと共に塗布器を通過して回転する上部および/または下部プレスパンチに潤滑剤を塗布するための固定式の塗布器を有する点、および、潤滑装置が、塗布器から上部および/または下部プレスパンチへ塗布される潤滑剤量を異なる上部および/または下部プレスパンチごとに個別に制御できるように設計された制御装置を備える。

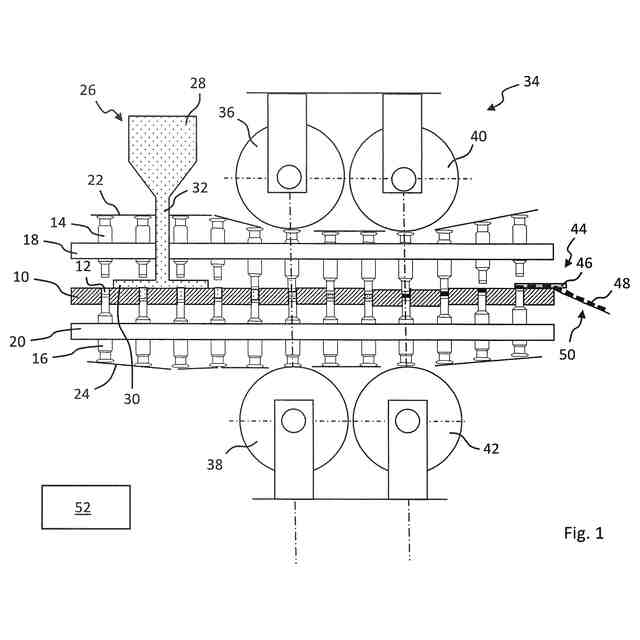

【選択図】図1
特許請求の範囲【請求項１】
回転駆動装置によって回転可能なローターを備える、回転式錠剤プレス機であって、
前記ローターは、上部プレスパンチ（１４）用の上部パンチガイド（１８）と、下部プレスパンチ（１６）用の下部パンチガイド（２０）と、前記パンチガイド間に配置されたダイプレート（１０）とを有し、
前記プレスパンチ（１４、１６）は、前記ダイプレート（１０）のキャビティ（１２）と協働し、
前記回転式錠剤プレス機は、圧縮する粉末材料を前記ダイプレート（１０）の前記キャビティ（１２）内に充填するための充填装置（２６）をさらに備え、
前記回転式錠剤プレス機は、前記ダイプレート（１０）の前記キャビティ（１２）内の前記粉末材料を錠剤（４８）に圧縮するために、動作中に、前記上部プレスパンチ（１４）および前記下部プレスパンチ（１６）と協働する、上部プレスユニット（４０）および下部プレスユニット（４２）を有するプレス装置（３４）を備え、
前記回転式錠剤プレス機は、前記錠剤（４８）を吐出する吐出装置（４４）を有し、
前記回転式錠剤プレス機は、前記上部および／または下部プレスパンチ（１４、１６）を潤滑剤によって潤滑する潤滑装置をさらに有し、
前記潤滑装置は、潤滑剤リザーバ（５４）と、前記潤滑剤リザーバ（５４）に接続された固定式の塗布器とを有し、前記ローターと共に前記塗布器を通過して回転する上部および／または下部プレスパンチ（１４、１６）に潤滑剤を塗布し、
前記潤滑装置は、前記塗布器によって前記上部および／または下部プレスパンチ（１４、１６）に塗布される潤滑剤量を、異なる上部および／または下部プレスパンチ（１４、１６）ごとに個別に制御するように設計される制御装置（５２）を備えることを特徴とする、回転式錠剤プレス機。
続きを表示（約 1,600 文字）【請求項２】

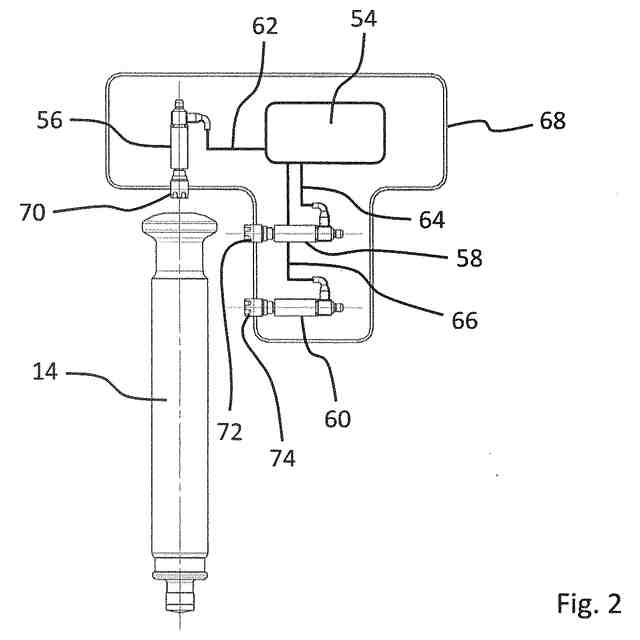

前記塗布器は、前記潤滑剤リザーバ（５４）から前記上部および／または下部プレスパンチ（１４、１６）の外表面に潤滑剤を塗布する少なくとも１つのバルブ（５６、５８、６０）を備えることを特徴とする、請求項１に記載の回転式錠剤プレス機。
【請求項３】

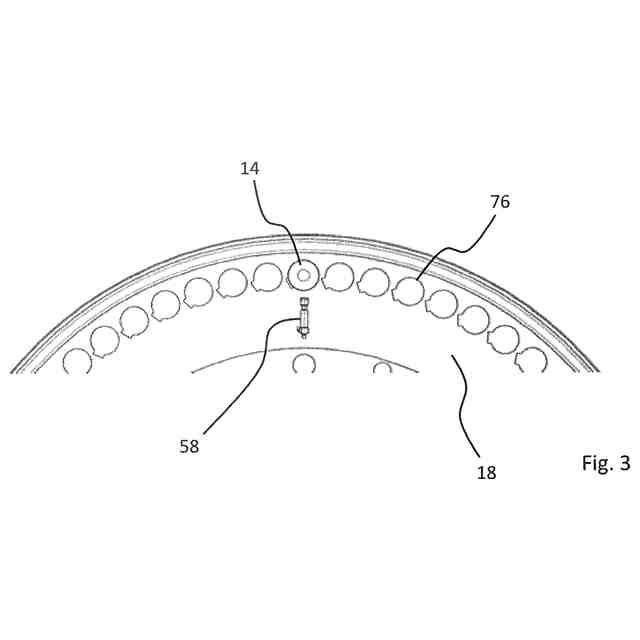

前記少なくとも１つのバルブ（５６、５８、６０）は、前記上部および／または下部プレスパンチ（１４、１６）によって描かれるピッチ円内に放射状に配置された内部空間（６８）内に配置されることにより、前記少なくとも１つのバルブ（５６、５８、６０）は、前記上部および／または下部プレスパンチ（１４、１６）に前記潤滑剤を内側から外側に向かって塗布することを特徴とする、請求項２に記載の回転式錠剤プレス機。
【請求項４】
前記少なくとも１つのバルブ（５６、５８、６０）は、前記潤滑剤を前記上部および／または下部プレスパンチ（１４、１６）に、上方から、下方から、および／または側方から塗布するように配置されることを特徴とする、請求項２または３に記載の回転式錠剤プレス機。
【請求項５】
前記少なくとも１つのバルブ（５６、５８、６０）は、３０Ｈｚを超える、好ましくは１００Ｈｚを超える、さらに好ましくは２００Ｈｚを超える、さらに好ましくは２５０Ｈｚ以下の周波数で、間欠的に潤滑剤を塗布するように設計されることを特徴とする、請求項２から４のいずれか一項に記載の回転式錠剤プレス機。
【請求項６】
前記制御装置（５２）は、前記塗布器を制御するために、前記ローターの回転位置、および／または前記塗布器もしくは前記塗布器のバルブ（５６、５８、６０）の遅延時間、および／または前記塗布器もしくは前記塗布器のバルブ（５６、５８、６０）から上部および／または下部プレスパンチ（１４、１６）までの前記潤滑剤の飛行時間を考慮に入れることを特徴とする、請求項１から５のいずれか一項に記載の回転式錠剤プレス機。
【請求項７】
前記制御装置（５２）は、前記潤滑剤の前記飛行時間を確認するために、潤滑剤圧力、前記潤滑剤の温度、前記潤滑剤の粘度、前記塗布器または前記塗布器のバルブ（５６、５８、６０）の開口時間、前記塗布器もしくは前記塗布器のバルブ（５６、５８、６０）の吐出口形状、および／または前記塗布器もしくは前記塗布器のバルブ（５６、５８、６０）と上部および／または下部プレスパンチ（１４、１６）との間の距離を考慮に入れることを特徴とする、請求項６に記載の回転式錠剤プレス機。
【請求項８】
前記潤滑剤リザーバ（５４）は、所定の圧力で前記潤滑剤を保持するプレス装置（３４）を備えることを特徴とする、請求項１から７のいずれか一項に記載の回転式錠剤プレス機。
【請求項９】
前記制御装置（５２）は、前記塗布器によって塗布される前記潤滑剤の一滴のサイズ、および／または前記塗布器の開口時間、および／または前記塗布器によって個々の上部および／または下部プレスパンチ（１４、１６）に塗布される潤滑剤塗布回数を調整することによって、異なる上部および／または下部プレスパンチ（１４、１６）ごとに、前記塗布器によって前記上部および／または下部プレスパンチ（１４、１６）に塗布する潤滑剤量を個別に制御するように設計されることを特徴とする、請求項１から８のいずれか一項に記載の回転式錠剤プレス機。
【請求項１０】
前記制御装置（５２）は、前記回転式錠剤プレス機の少なくとも１つのセンサから測定値を受信し、
受信した前記測定値に基づいて、異なる上部および／または下部プレスパンチ（１４、１６）ごとに、前記塗布器によって前記上部および／下部プレスパンチ（１４、１６）に塗布される潤滑剤量を個別に制御するように設計されることを特徴とする、請求項１から９のいずれか一項に記載の回転式錠剤プレス機。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、回転駆動装置によって回転可能なローターを備える回転式錠剤プレス機に関し、ローターは、上部プレスパンチ用の上部パンチガイドおよび下部プレスパンチ用の下部パンチガイド、およびパンチガイド間に配置されたダイプレートを有し、プレスパンチはダイプレートのキャビティと協働し、回転式錠剤プレス機はさらに、ダイプレートのキャビティに粉末材料を充填するための充填装置を備え、回転式錠剤プレス機は、運転中にダイプレートのキャビティ内の粉末材料を錠剤に圧縮するための上部プレスパンチおよび下部プレスパンチと協働する、上部プレスユニットと下部プレスユニットを有するプレス装置を備え、回転式錠剤プレス機は、錠剤を排出するための排出装置を有し、回転式錠剤プレス機はさらに、上部および／または下部プレスパンチを潤滑剤で潤滑するための潤滑装置を有する、回転式錠剤プレス機に関する。本発明はまた、回転式錠剤プレス機を用いて上部および／または下部プレスパンチを潤滑する方法に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
回転式錠剤プレス機には、多数の上部および下部プレスパンチが通常設けられており、これらはそれぞれダイプレートの１つのキャビティに対し１対ずつ割り当てられている。回転式錠剤プレス機の動作中、上部および下部プレスパンチはダイプレートと共に回転し、その軸方向の動きは制御カムによって制御され、上部および下部パンチガイドによって案内される。回転する間、ダイプレートは、回転式錠剤プレス機の別々の装置、すなわち、圧縮する粉末材料をダイプレートのキャビティ内に充填するための充填装置、および粉末材料を錠剤に圧縮するために、例えばプレスローラーである上部および下部プレスユニットによって上部および下部プレスパンチをキャビティ内に押し込むためのプレス装置、を通過する。プレス装置を通過した後、上部プレスパンチはキャビティ外上方へ案内され、キャビティ内で成形された錠剤は下部プレスパンチによってダイプレート上方へ押し上げられる。スクレーパーによって、例えば、錠剤は、ダイプレートから回転式錠剤プレスの外へとかき落とされ、そこから更なる工程へ供給される。
【０００３】
このような回転式錠剤プレス機のプレスパンチは、特にパンチガイド内で、プレスパンチの剛性化を防ぐため、潤滑剤で定期的に潤滑しなければならない。通常、潤滑剤は注入要素と潤滑ポンプを介してプレスパンチに供給される。潤滑フェルトを用いることもできる。特にプレスパンチがキャビティ内に滑らかに入り込めるようにし、粉末材料が付着するのを防ぐために、ダイプレートのキャビティ内に乾燥潤滑剤を導入することも知られている。
【０００４】
特許文献１には、打錠機のダイを潤滑するための下部パンチ用スプレー装置が開示されている。スプレー装置は、クイックアクションバルブのノズル開口部が下部パンチの最下位置にある下部パンチの側壁と合わさるように、ダイプレートのダイに向かって向けられている。下部パンチがダイに挿入される際には、その側壁のみを潤滑剤でサイクル制御方法および微量供給方法によって潤滑するべきである。クイックバルブは、電気配線を介して、ローターの回転速度に応じたサイクル周波数と潤滑剤供給量を決定するための制御ユニットと接続されている。バルブ入力を介してバルブを電気的に調整することにより、１パルス当たりの油量を設定できる。この装置によりダイプレートのダイが潤滑される。目的は、この方法により、ダイ壁からの製品取り離しを最適化することである。したがってダイ内で成形された錠剤は、潤滑剤によって付着しにくくなり容易に取り離される。
【０００５】
前述した従来型の潤滑装置では、多量の潤滑剤が必要となる。潤滑剤はしばしばプレスパンチに完全に及ばないことがある。潤滑剤の一部はプレスパンチを通り過ぎて回転式錠剤プレス機の内部に飛散し、最悪の場合は成形された錠剤に付着してしまう。潤滑フェルトを使用する場合、フェルトが汚れて機能が低下するおそれもある。さらに、従来技術では、ローター内部に潤滑剤を供給するための長い管が設けられており、潤滑剤はプレスパンチに到達するために、管内に分配させなければならない。これらの管が詰まれば、潤滑剤は行き渡らなくなる。管の清掃には多大な時間を消費する。その上、潤滑剤は管間で不均一に分配される。その結果、プレスパンチの潤滑にばらつきが生じる。錠剤製造開始時において、潤滑剤がプレスパンチに到達する前に、最初に管を潤滑剤で満たさなければならない。
【０００６】
特許文献１に記載された装置もまた、回転式錠剤プレス機の個々のプレスパンチごとの異なる潤滑要件に適応できない。バルブを介して吐出される油量は、打錠機の異なる製造工程間または打錠機の異なる構成において調整することができる。しかしながら、製造工程中、特にプレスパンチ用に生じる潤滑要件の変化を検出または潤滑要件に対応することができない。その上、製品取り外しを最適化するために、ダイのみが潤滑される。パンチシャフトまたはパンチヘッドの潤滑は行われない。代わりに、プレスパンチはプレス表面下のネックだけが潤滑される。パンチの、特にパンチシャフトの摩耗増大を防ぐことはできない。
【先行技術文献】
【特許文献】
【０００７】
ドイツ実用新案第２０１０７０７２号
【発明の概要】
【発明が解決しようとする課題】
【０００８】
上述した従来技術を踏まえ、本発明の目的は、的確におよび節約的に潤滑剤を供給でき、特に、プレスパンチの摩耗を効果的に防止することができるような、個々のプレスパンチの異なる潤滑要件にも対応することができる、冒頭で言及した種類の回転式錠剤プレス機および方法を提供することにある。
【課題を解決するための手段】
【０００９】
この課題は、独立請求項１および１４によってこの目的を達成する。有利な実施形態は、従属請求項、明細書、および図面に記載されている。
【００１０】
冒頭で言及した種類の回転式錠剤プレス機に関し、本発明は、潤滑装置が、潤滑剤リザーバおよび、潤滑剤リザーバに接続され、ローターと共に塗布器を通過して回転する上部および／または下部プレスパンチに潤滑剤を塗布するための固定式の塗布器を有する点、および、潤滑装置が、塗布器から上部および／または下部プレスパンチへ塗布される潤滑剤量を異なる上部および／または下部プレスパンチごとに個別に制御できるように設計された制御装置を備える点、において目的を達成する。
（【００１１】以降は省略されています）
