公開番号2025145119
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045142
出願日2024-03-21
発明の名称ロールプレス装置
出願人トヨタ自動車株式会社,株式会社豊田自動織機
代理人個人,個人
主分類B30B 3/00 20060101AFI20250926BHJP(プレス)
要約【課題】ワークへの圧縮荷重を低下させることなく、装置全体を小型化することができるロールプレス装置を提供する。

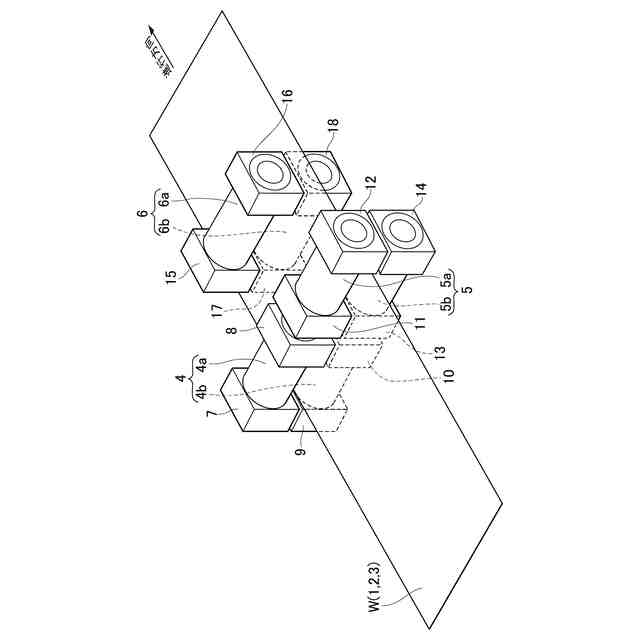

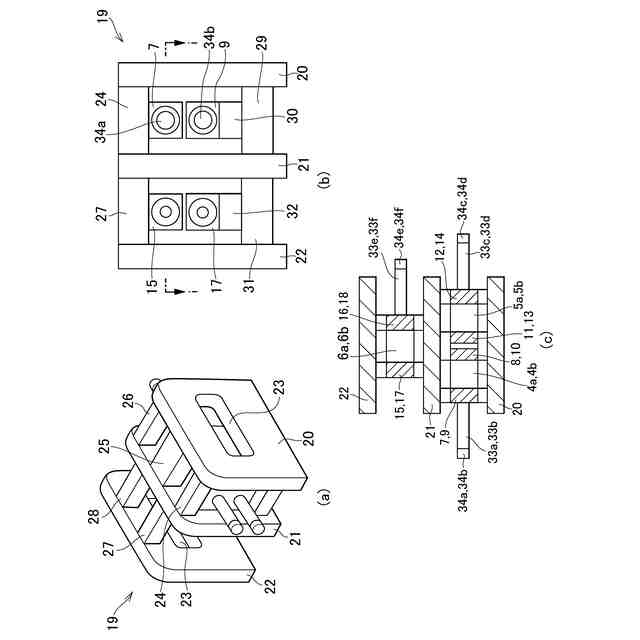

【解決手段】上下に設けられかつ両端が軸受によって回転自在に保持されたロール対の間でワークに圧縮荷重を作用させつつ、ワークWを搬送するロールプレス装置であって、ロール対4,5,6は、ワークWの幅方向にズレて複数設けられている。
【選択図】図1
特許請求の範囲【請求項１】
上下に設けられかつ両端が軸受によって回転自在に保持されたロール対の間でワークに圧縮荷重を作用させつつ、ワークを搬送するロールプレス装置であって、
前記ロール対は、前記ワークの幅方向にズレて複数設けられている
ことを特徴とするロールプレス装置。
続きを表示（約 500 文字）【請求項２】
請求項１に記載のロールプレス装置であって、
複数の前記ロール対は、前記ワークの進行方向および前記ワークの幅方向にズレて配置され、かつ前記ワークの進行方向における上流側のロール対と、前記ワークの進行方向における下流側のロール対とは、前記ワークの幅方向で少なくとも一部が重なっている
ことを特徴とするロールプレス装置。
【請求項３】
請求項１または２に記載のロールプレス装置であって、
前記ロール対は、前記ワークの上面に当接する上側ロールと、前記ワークの下面に当接する下側ロールとを含み、
前記上側ロールと前記下側ロールとの少なくともいずれか一方のロールの軸線方向における端面に、前記一方のロールの端部の剛性を低下させる凹部が形成されている
ことを特徴とするロールプレス装置。
【請求項４】
請求項３に記載のロールプレス装置であって、
前記一方のロールを回転自在に保持する軸受を更に備え、
前記軸受の少なくとも一部が、前記凹部に挿入されている
ことを特徴とするロールプレス装置。

発明の詳細な説明【技術分野】
【０００１】
この発明は、上下に設けられたロール対によってワークに圧縮荷重を作用させるロールプレス装置に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１には、上下一対のロールの間に薄膜材を通すことにより、薄膜材を圧縮加工するロールプレス装置が記載されている。このロールプレス装置における上下のロールは、それぞれ両端が主軸受と、ベンド軸受とによって支持されている。また、ロールプレス装置は、薄膜材を圧縮加工する際のロールの撓み方向に対向したベンド荷重をベンド軸受に作用させるベンド機構を備えている。このベンド機構は、シリンダと、そのシリンダ内を往復動作するピストンと、ピストンに一体化されたピストンロッドと、ピストンロッドの先端に設けられ、ベンド軸受にピストンの荷重を作用させるリンク部とによって構成されている。
【先行技術文献】
【特許文献】
【０００３】
特許第７１７６１５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載されたロールプレス装置のように、一対のロールの間に薄膜材のワークを通して圧縮加工や圧延加工を行うロールプレス装置は、ワークの大きさに応じたロールを用いることになる。すなわち、ワークの幅が広い場合には、ロールの軸長が長くなる。また、通常、ロールプレス加工では、ロールの軸長全体に分布して荷重が作用する。したがって、ロールの軸長が長くなることに伴って、ベンド機構によって発生させるべき荷重も大きくなるため、ベンド機構が大型化し、ひいてはロールプレス装置が大型化する可能性がある。
【０００５】
この発明は上記の技術的課題に着目して考え出されたものであり、ワークへの圧縮荷重を低下させることなく、装置全体を小型化することができるロールプレス装置を提供することを目的とするものである。
【課題を解決するための手段】
【０００６】
上記の目的を達成するために、この発明は、上下に設けられかつ両端が軸受によって回転自在に保持されたロール対の間でワークに圧縮荷重を作用させつつ、ワークを搬送するロールプレス装置であって、前記ロール対は、前記ワークの幅方向にズレて複数設けられていることを特徴とするものである。
【０００７】
また、この発明では、複数の前記ロール対は、前記ワークの進行方向および前記ワークの幅方向にズレて配置され、かつ前記ワークの進行方向における上流側のロール対と、前記ワークの進行方向における下流側のロール対とは、前記ワークの幅方向で少なくとも一部が重なっていてよい。
【０００８】

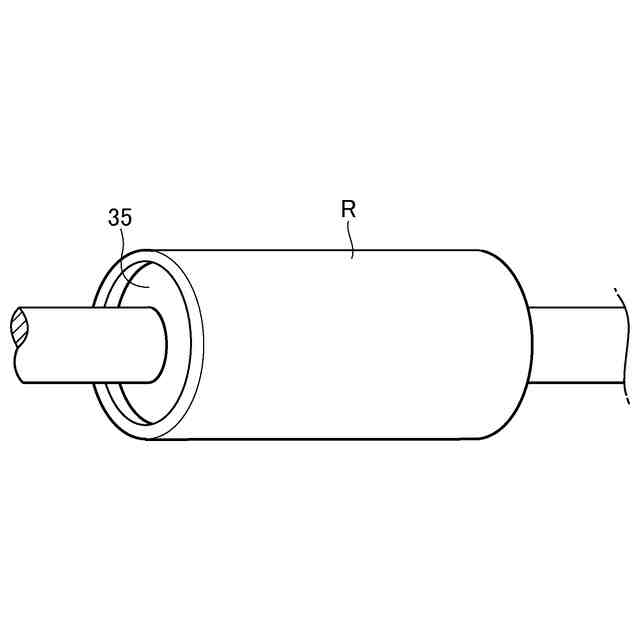

また、この発明では、前記ロール対は、前記ワークの上面に当接する上側ロールと、前記ワークの下面に当接する下側ロールとを含み、前記上側ロールと前記下側ロールとの少なくともいずれか一方のロールの軸線方向における端面に、前記一方のロールの端部の剛性を低下させる凹部が形成されていてよい。
【０００９】

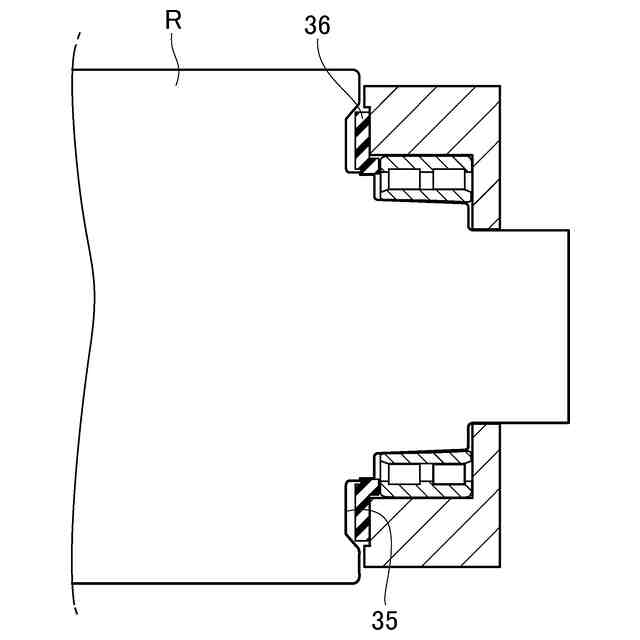

そして、この発明では、前記一方のロールを回転自在に保持する軸受を更に備え、前記軸受の少なくとも一部が、前記凹部に挿入されていてよい。
【発明の効果】
【００１０】

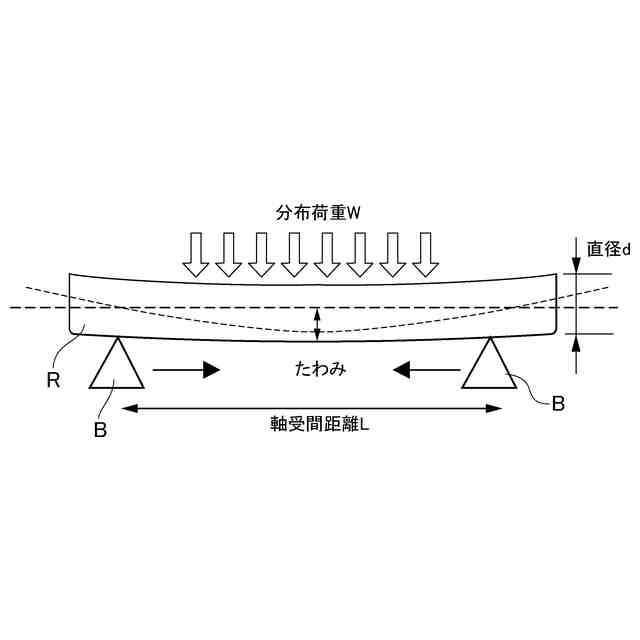

この発明のロールプレス装置は、ワークに圧縮荷重を作用させるロール対が、ワークの幅方向にズレて複数設けられている。すなわち、一つのロール対によってワークの幅方向における全域に亘って圧縮荷重を作用させる構成と比較して、ロール対の軸長が短く形成されている。そのため、ロール対を保持する軸受同士の距離を短くすることができる。したがって、軸間距離が短くなる分、ロール対の断面二次モーメントを小さくすること、すなわち、ロール対の外径寸法を小さくすることができる。その結果、ワークへの圧縮荷重を低下させることなく、ロール対およびロール対を支持するための軸受などを小型化することができ、ひいては、ロールプレス装置を小型化することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
