特許ウォッチ

公開番号2025158847
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024061762
出願日2024-04-05
発明の名称電池
出願人トヨタ自動車株式会社
代理人個人,個人,個人,個人,個人,個人,個人
主分類H01M 10/0585 20100101AFI20251009BHJP(基本的電気素子)
要約【課題】本開示は、電極積層体から固定部材が剥がれにくく、かつ電極積層体が固定部材を有していることに起因する電極積層体への局所的な圧力の集中が緩和された電池を提供する。

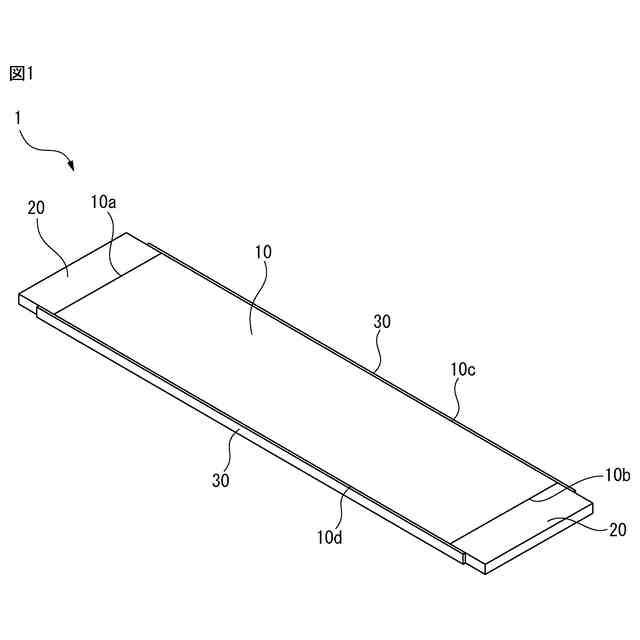

【解決手段】本開示の電池1は、電極積層体10、及び電極積層体10の対向している第1及び第2の側面部10a、10bに配置されている一対の集電端子20を有する。本開示の電池は、一対の集電端子の側面部、及び一対の集電端子の間の電極積層体の対向している第3及び第4の側面部10c、10dにわたって延在して配置されている固定部材30を有する。
【選択図】図1
特許請求の範囲【請求項１】
電極積層体、及び前記電極積層体の対向している第１及び第２の側面部に配置されている一対の集電端子を有する電池であって、
前記一対の集電端子の側面部、及び前記一対の集電端子の間の前記電極積層体の対向している第３及び第４の側面部にわたって延在して配置されている固定部材
を有する、電池。
続きを表示（約 110 文字）【請求項２】
前記固定部材が、粘着テープである、請求項１に記載の電池。
【請求項３】
前記一対の集電端子と共に、前記電極積層体を封止しているラミネートフィルムを更に有する、請求項１又は２に記載の電池。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電池に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
負極集電体層、負極活物質層、電解質層、正極活物質層、及び正極集電体層がこの順で積層された電極積層体を、電池の発電要素として用いる電池が知られている。このような電池において、電極積層体を構成している各層の面方向の端部の位置が、互いにずれることがある。かかる課題を解決するために、電極積層体を固定部材によって、固定する方法が開発されている。
【０００３】
例えば、特許文献１は、積層電極体（電極積層体）の積層上面と端面（側面部）と積層下面に掛けてテープが貼り付けられている電池を開示している。
【先行技術文献】
【特許文献】
【０００４】
特開２０１３－０４８０５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、電池の充放電時には、電極積層体が体積変化することがある。すなわち、電池の膨張時には、電極積層体が膨張することがあり、電池の放電時には、電極積層体が収縮することがある。
【０００６】
電極積層体が体積変化した場合においても、固定部材が、電極積層体から剥がれないことが望ましい。
【０００７】
電極積層体が膨張した場合、電極積層体の積層上面、側面部、及び積層下面にわたって固定部材としてのテープを貼り付けた場合、電極積層体のうちの積層上面及び積層下面にテープが貼り付けられた領域において、膨張に伴う圧力が集中することがある。したがって、電極積層体が膨張した場合おいても、電極積層体への局所的な圧力の集中を緩和できることが望ましい。
【０００８】
本開示は、電極積層体から固定部材が剥がれにくく、かつ電極積層体が固定部材を有していることに起因する電極積層体への局所的な圧力の集中が緩和された電池を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本件開示者等は、以下の手段により上記課題を解決することができることを見出した。
〈態様１〉
電極積層体、及び前記電極積層体の対向している第１及び第２の側面部に配置されている一対の集電端子を有する電池であって、
前記一対の集電端子の側面部、及び前記一対の集電端子の間の前記電極積層体の対向している第３及び第４の側面部にわたって延在して配置されている固定部材
を有する、電池。
〈態様２〉
前記固定部材が、粘着テープである、態様１に記載の電池。
〈態様３〉
前記一対の集電端子と共に、前記電極積層体を封止しているラミネートフィルムを更に有する、態様１又は２に記載の電池。
【発明の効果】
【００１０】
本開示によれば、電極積層体から固定部材が剥がれにくく、かつ電極積層体が固定部材を有していることに起因する電極積層体への局所的な圧力の集中が緩和された電池を提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
