公開番号2025145766
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046143
出願日2024-03-22
発明の名称切断装置
出願人トヨタ自動車株式会社
代理人弁理士法人明成国際特許事務所
主分類B26D 7/18 20060101AFI20250926BHJP(切断手工具;切断;切断機)
要約【課題】ワークを切断することで発生する粉塵を速やかに除去できる技術を提供する。
【解決手段】ワークを切断する切断装置は、下刃を有し、ワークが載置されるダイと、上刃を有し、ワークがダイ上に載置された状態において、ワークを挟んでダイとは反対側からワークを押圧することで、上刃と下刃との剪断作用によってワークを切断するポンチと、を備え、ポンチは、さらに、ワークと下刃との少なくとも一方に向けてエアを噴射させるエア噴射口を有し、ダイは、さらに、ワークを切断することで発生する粉塵を吸引する吸引口を有する。
【選択図】図1
特許請求の範囲【請求項１】
ワークを切断する切断装置であって、
下刃を有し、前記ワークが載置されるダイと、
上刃を有し、前記ワークが前記ダイ上に載置された状態において、前記ワークを挟んで前記ダイとは反対側から前記ワークを押圧することで、前記上刃と前記下刃との剪断作用によって前記ワークを切断するポンチと、を備え、
前記ポンチは、さらに、
前記ワークと前記下刃との少なくとも一方に向けてエアを噴射させるエア噴射口を有し、
前記ダイは、さらに、
前記ワークを切断することで発生する粉塵を吸引する吸引口を有する、切断装置。
続きを表示（約 510 文字）【請求項２】
請求項１に記載の切断装置であって、
前記エア噴射口は、前記ポンチの側面のうちで、前記ワークを切断する切断過程において前記下刃と対向するポンチ側対向面に設けられており、
前記吸引口は、前記ダイの側面のうちで、前記切断過程において前記上刃と対向するダイ側対向面に設けられている、切断装置。
【請求項３】
請求項１に記載の切断装置であって、さらに、
前記ダイの側面のうちで、前記ワークを切断する切断過程において前記上刃と対向するダイ側対向面に設けられ、前記切断過程において、前記上刃と接触可能な刷毛を備える、切断装置。
【請求項４】
請求項３に記載の切断装置であって、
前記刷毛は、前記上刃が前記ワークを押圧するときの押圧方向において、前記吸引口と前記ポンチの下死点との間に配置されている、切断装置。
【請求項５】
請求項１に記載の切断装置であって、
前記エア噴射口が前記エアを噴射するときの噴射方向と、前記上刃が前記ワークを押圧するときの押圧方向に直交する直交方向と、が成す角度は、１０度以上３０度以下である、切断装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、切断装置に関する。
続きを表示（約 3,700 文字）【背景技術】
【０００２】
従来、上金型のポンチと下金型のダイがかみ合った状態で、ダイ上に載置された被切断物を加工する切断金型が知られている（特許文献１）。この技術では、ポンチの側面よりポンチの刃先下部面まで至るように、ポンチの下部に空気が流入する溝が設けられており、切断時には、ポンチが下死点まで降下した状態で、ダイの下部より集塵を行っている。これにより、ポンチの下部に設けられた溝より流入エアをダイまで流れ込ませ、切断くずが強制的に下方へ吸収される力を強めることで、切断時にポンチおよびダイ付近に発生する真空状態を解消して、切断くずのはい上がりを防止している。
【先行技術文献】
【特許文献】
【０００３】
特開平１０－３２８７５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の技術では、ワークを切断することで発生する粉塵がダイの下方に位置する集塵位置に移動するまで、粉塵を吸引することができない。
【課題を解決するための手段】
【０００５】
本開示は、以下の形態として実現することが可能である。
【０００６】
（１）本開示の第１形態によれば、切断装置が提供される。ワークを切断する切断装置は、下刃を有し、前記ワークが載置されるダイと、上刃を有し、前記ワークが前記ダイ上に載置された状態において、前記ワークを挟んで前記ダイとは反対側から前記ワークを押圧することで、前記上刃と前記下刃との剪断作用によって前記ワークを切断するポンチと、を備え、前記ポンチは、さらに、前記ワークと前記下刃との少なくとも一方に向けてエアを噴射させるエア噴射口を有し、前記ダイは、さらに、前記ワークを切断することで発生する粉塵を吸引する吸引口を有する。この形態によれば、切断装置は、切断過程において、ポンチに設けられたエア噴射口からワークと下刃との少なくとも一方に向けてエアを噴射させることができる。これにより、切断装置は、切断過程において、ワークの切断面に付着した粉塵を切断面から離脱させたり、ワークの切断領域に浮遊する粉塵を吸引口側に移動させたりすることができる。さらに、切断装置は、切断過程において、ダイに設けられた吸引口から粉塵を吸引することができる。これにより、切断装置は、切断過程において、粉塵をダイの下方側まで移動させずとも、切断領域において粉塵を吸引して回収することができる。以上より、切断装置は、ワークを切断することで発生する粉塵を速やかに除去することができる。
（２）上記形態であって、前記エア噴射口は、前記ポンチの側面のうちで、前記ワークを切断する切断過程において前記下刃と対向するポンチ側対向面に設けられており、前記吸引口は、前記ダイの側面のうちで、前記切断過程において前記上刃と対向するダイ側対向面に設けられていてもよい。この形態によれば、ポンチ側対向面にエア噴射口を設けることができる。このようにすると、切断装置は、切断過程において、ワークの切断面に付着した粉塵を切断面からより確実に離脱させたり、ワークの切断領域に浮遊する粉塵を吸引口側により確実に移動させたりすることができる。また、この形態によれば、ダイ側対向面に吸引口を設けることができる。このようにすると、切断装置は、切断過程において、より確実に粉塵を吸引して回収することができる。以上より、切断装置は、ワークを切断することで発生する粉塵をより確実に除去することができる。
（３）上記形態であって、さらに、前記ダイの側面のうちで、前記ワークを切断する切断過程において前記上刃と対向するダイ側対向面に設けられ、前記切断過程において、前記上刃と接触可能な刷毛を備えてもよい。この形態によれば、切断装置は、刷毛を上刃に接触させて、上刃に付着した粉塵を振り払うことで、上刃に付着した粉塵をより確実に除去することができる。
（４）上記形態であって、前記刷毛は、前記上刃が前記ワークを押圧するときの押圧方向において、前記吸引口と前記ポンチの下死点との間に配置されていてもよい。この形態によれば、切断装置は、上刃から振り払った粉塵を吸引口からより確実に吸引させやすくできる。そのため、切断装置は、上刃に付着した粉塵をより一層確実に除去することができる。
（５）上記形態であって、前記エア噴射口が前記エアを噴射するときの噴射方向と、前記上刃が前記ワークを押圧するときの押圧方向に直交する直交方向と、が成す角度は、１０度以上３０度以下であってもよい。この形態によれば、切断装置は、粉塵を吸引口側により確実に移動させることができる。これにより、切断装置は、粉塵を吸引口から吸引させやすくできるため、粉塵より一層確実に除去することができる。また、エア噴射口の形成によってポンチの強度が低下することで、ポンチが変形したり破損したりする可能性を低減することができる。
本開示は、上記の切断装置以外の種々の形態で実現することが可能である。例えば、ワークの切断方法、切断装置の製造方法、切断装置の制御方法、その制御方法を実現するコンピュータプログラム、そのコンピュータプログラムを記録した一時的でない記録媒体等の形態で実現することができる。
【図面の簡単な説明】
【０００７】
切断装置の構成を示す模式図。
本実施形態におけるワークの詳細を示す図。
切断装置を用いたワークの切断方法を説明するための図。

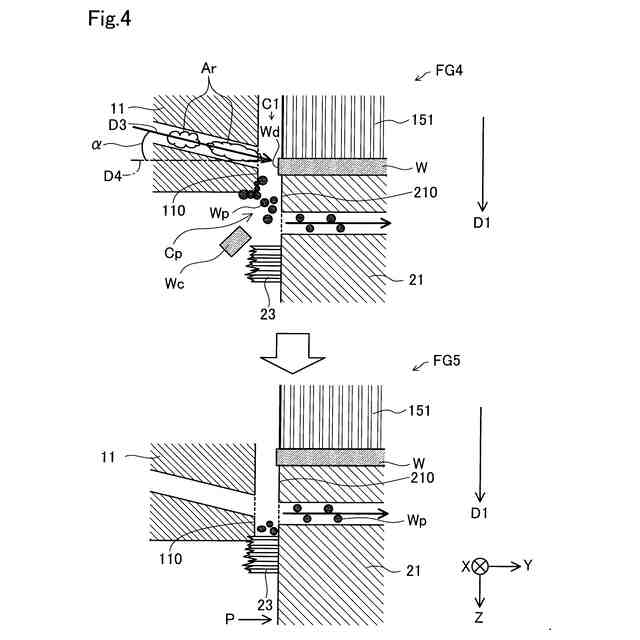

エア噴射口および吸引口の詳細構成と粉塵の除去方法とを説明するための図。
エアの噴射効果を示す図。
【発明を実施するための形態】
【０００８】
Ａ．第１実施形態：

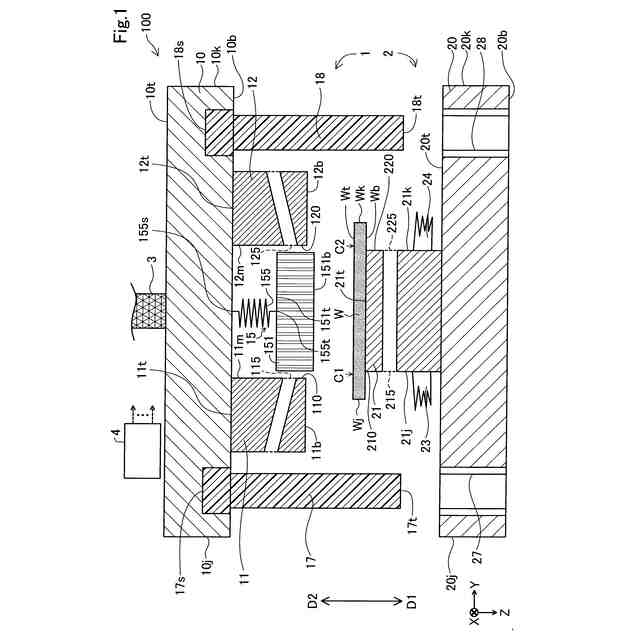

図１は、切断装置１００の構成を示す模式図である。切断装置１００は、剪断作用を利用してワークＷを切断する装置である。本実施形態では、切断装置１００の使用状態において、Ｘ方向およびＹ方向が水平面に沿った方向であり、Ｚ方向が重力方向に沿った方向である。切断装置１００の使用状態とは、切断装置１００が水平面に設置され、ワークＷが水平面と平行に配置された状態を指す。Ｘ方向とＹ方向とＺ方向とは、互いに直交する。以下においては、重力方向を＋Ｚ方向とし、反重力方向を－Ｚ方向とする。切断装置１００の前面側から後面側に向かう方向を＋Ｘ方向とし、後面側から前面側に向かう方向を－Ｘ方向とする。また、切断装置１００を前面側から見たときに、左側から右側に向かう方向を＋Ｙ方向とし、右側から左側に向かう方向を－Ｙ方向とする。よって、切断装置１００の高さ方向は、重力方向に沿ったＺ方向と一致する。切断装置１００の奥行方向は、水平方向に沿って切断装置１００の前後方向に延びるＸ方向と一致する。切断装置１００の幅方向は、水平方向に沿って切断装置１００の左右方向に延びるＹ方向と一致する。また、ワークＷの厚さ方向は、重力方向に沿ったＺ方向と一致する。ワークＷの形状が長方形状である場合に、ワークＷの奥行方向は、水平方向に沿ったＸ方向と一致する。ワークＷの幅方向は、水平方向に沿ってＸ方向と直交するＹ方向と一致する。これ以降に示す図および説明についても同様とする。
【０００９】

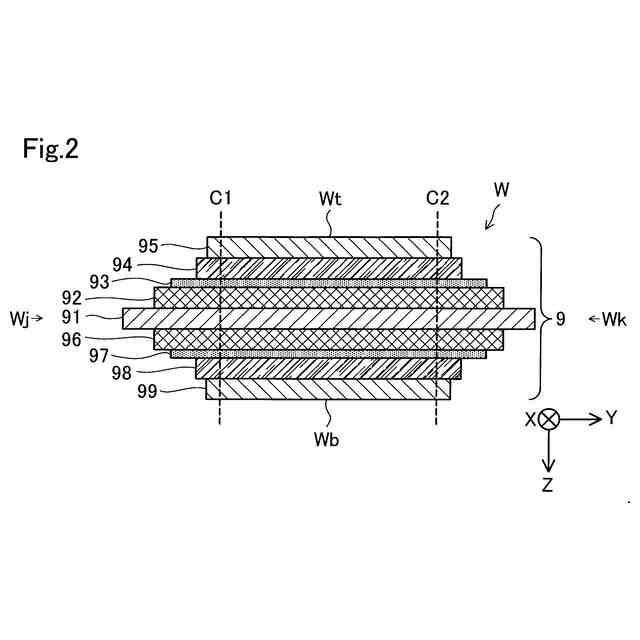

図２は、本実施形態におけるワークＷの詳細を示す図である。本実施形態のワークＷは、全固体電池を構成する電極体９である。電極体９は、１つの負極箔９１と、２つの負極固体電解質層９２，９６と、２つのセパレータ固体電解質層９３，９７と、２つの正極固体電解質層９４，９８と、２つの正極箔９５，９９と、を備える。電極体９は、これらの層９１～９９が積層された長方形状の積層体である。電極体９において、負極箔９１は、積層体の積層方向における中央に配置されている。切断装置１００の使用状態において、電極体９の積層方向は、ワークＷの厚さ方向に相当し、重力方向に沿ったＺ方向と一致する。第１負極固体電解質層９２と、第１セパレータ固体電解質層９３と、第１正極固体電解質層９４と、第１正極箔９５とは、電極体９の積層方向における一方側において、負極箔９１に対して、この順に積層されている。第２負極固体電解質層９６と、第２セパレータ固体電解質層９７と、第２正極固体電解質層９８と、第２正極箔９９とは、電極体９の積層方向における他方側において、負極箔９１に対して、この順に積層されている。
【００１０】
塗工および積層によって製造された電極体９の端部Ｗｊ，Ｗｋには、塗工時に塗布ムラが生じたり、積層時に各層９１～９９にズレが生じたりしている場合がある。そこで、本実施形態では、切断装置１００は、電極体９の幅方向における一端Ｗｊ側に位置する第１切断位置Ｃ１と、電極体９の幅方向における他端Ｗｋ側に位置する第２切断位置Ｃ２と、を積層方向に沿って切断する。
（【００１１】以降は省略されています）
