公開番号2025036839
公報種別公開特許公報(A)
公開日2025-03-17
出願番号2023143421
出願日2023-09-05
発明の名称断裁装置
出願人株式会社ホリゾン
代理人個人,個人,個人
主分類B26D 7/26 20060101AFI20250310BHJP(切断手工具;切断;切断機)
要約【課題】第1刃と第2刃との隙間を容易に調整して良好な断裁を行う。

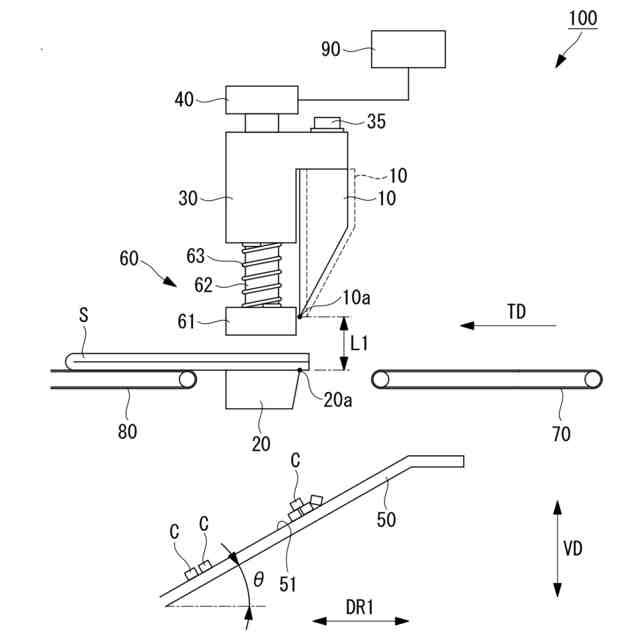

【解決手段】上刃10と、所定位置に固定される下刃20と、上刃10が固定される固定部材30と、上刃10を固定部材30の固定位置に着脱可能に固定する固定機構35と、固定部材30を鉛直方向VDの非断裁位置と断裁位置との間で移動させることにより、上刃10の第1先端部10aが下刃20の第2先端部20aから鉛直方向VDに離間した非断裁状態と第1先端部10aが第2先端部20aを通過した断裁状態とを切り替える移動機構40と、を備え、固定機構35は、鉛直方向VDに直交しかつ第1先端部10aと第2先端部20aとが近接または離間する第1方向DR1において、固定位置を調整可能である断裁装置100を提供する。
【選択図】図6

特許請求の範囲【請求項１】
用紙束を断裁する断裁装置であって、
第１刃と、
所定位置に固定される第２刃と、
前記第１刃が固定される固定部材と、
前記第１刃を前記固定部材の固定位置に着脱可能に固定する固定機構と、

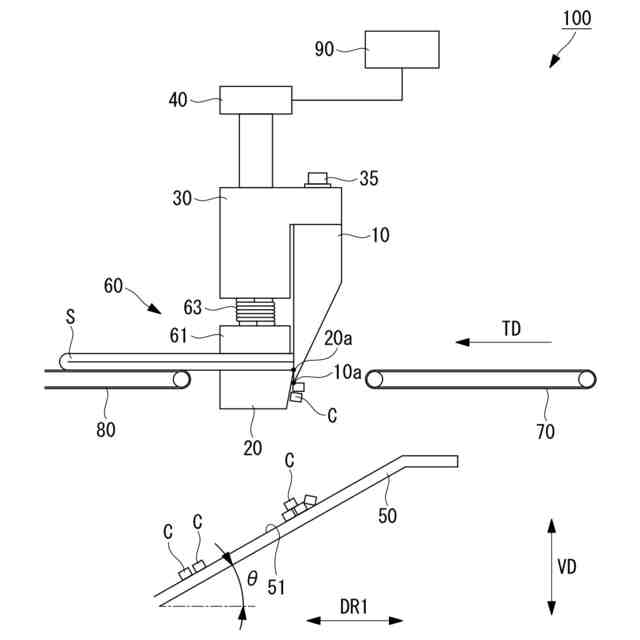

前記固定部材を鉛直方向の非断裁位置と断裁位置との間で移動させることにより、前記第１刃の第１先端部が前記第２刃の第２先端部から前記鉛直方向に離間した非断裁状態と前記第１先端部が前記第２先端部を通過した断裁状態とを切り替える移動機構と、を備え、
前記固定機構は、前記鉛直方向に直交しかつ前記第１先端部と前記第２先端部とが近接または離間する第１方向において、前記固定位置を調整可能である断裁装置。
続きを表示（約 780 文字）【請求項２】

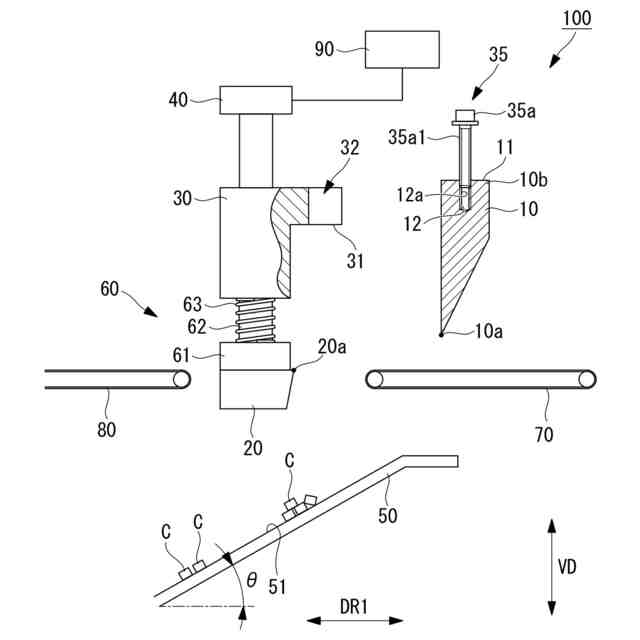

前記第１刃は、前記鉛直方向における前記第１先端部の反対側の第１基端部に形成された第１端面と、前記鉛直方向に沿って延びるように前記第１端面に形成されるとともに内周面に雌ねじが形成された締結穴と、を有し、
前記固定部材は、前記鉛直方向において前記第１端面と対向して配置される第２端面と、前記鉛直方向に沿って延びるとともに前記第１方向の一端側が開口した取付溝と、を有し、

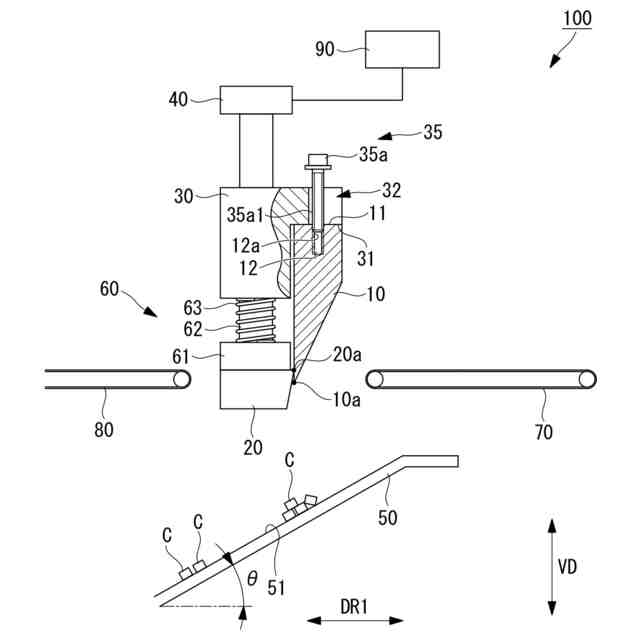

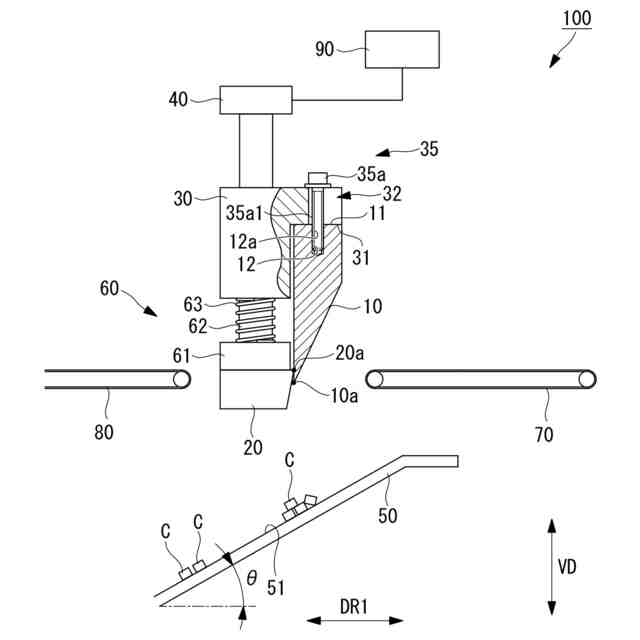

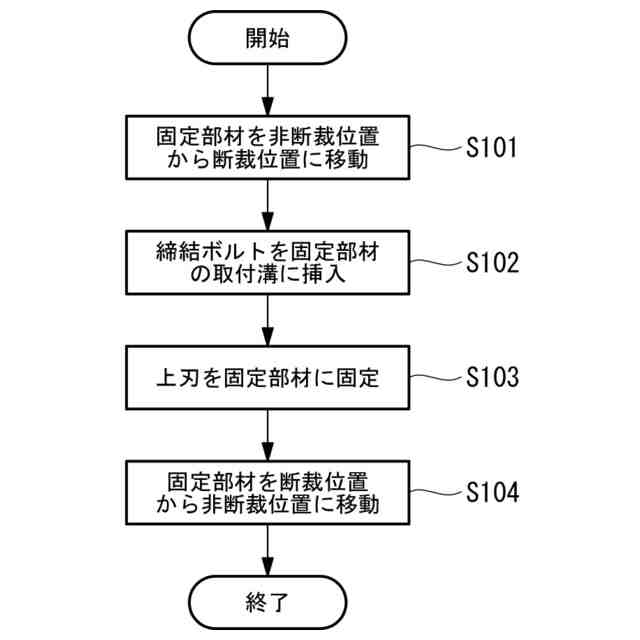

前記固定機構は、外周面に雄ねじが形成されるとともに前記締結穴に締結される締結ボルトを有し、前記第１端面と前記第２端面が接触した状態で前記締結ボルトを前記締結穴に締結して前記第１刃を前記固定部材の前記固定位置に固定する請求項１に記載の断裁装置。
【請求項３】

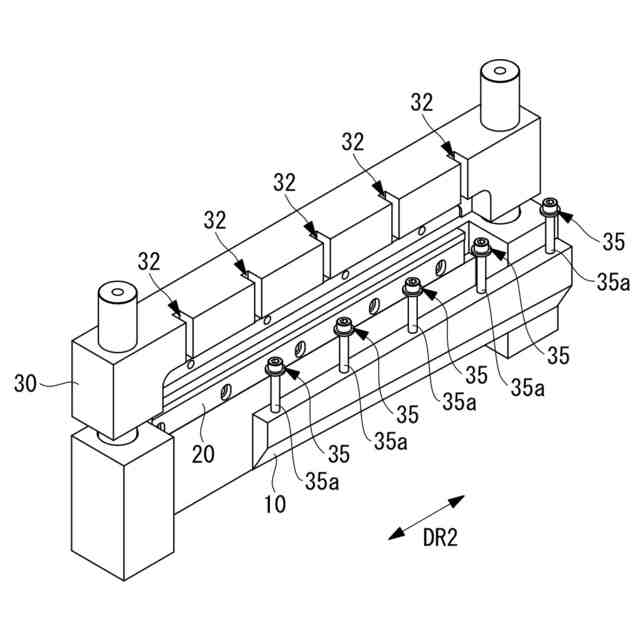

前記固定部材は、前記鉛直方向および前記第１方向に直交する第２方向に沿って間隔を空けて配置される複数の前記取付溝を有し、
前記第１刃は、前記第２方向に沿って間隔を空けて配置される複数の前記締結穴を有し、

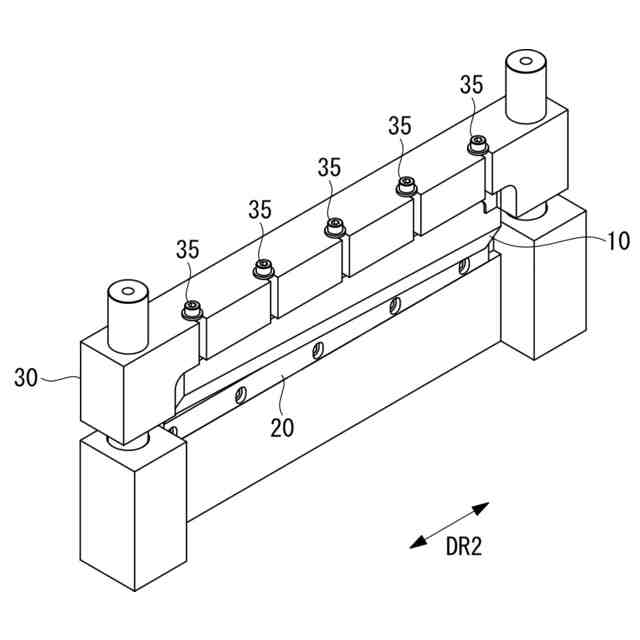

前記固定機構は、複数の前記締結ボルトを有し、前記第１端面と前記第２端面が接触した状態で複数の前記締結ボルトを複数の前記締結穴に締結して前記第１刃を前記固定部材の前記固定位置に固定する請求項２に記載の断裁装置。
【請求項４】
前記第１刃が前記固定部材が前記固定位置に固定されない非固定状態において、前記第１端面と前記第２端面が接触した状態を保持する保持部を備える請求項２または請求項３に記載の断裁装置。
【請求項５】

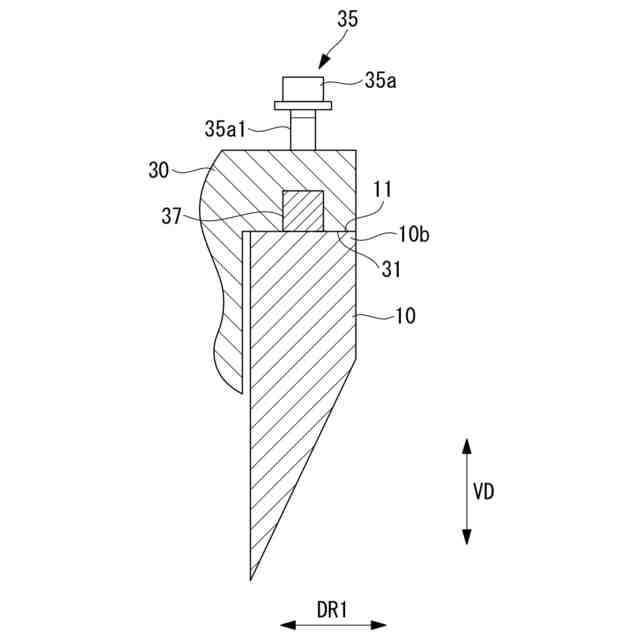

前記保持部は、前記第１端面および前記第２端面のいずれか一方の一部を形成するように配置される磁石であり、
前記第１端面および前記第２端面のいずれか他方は磁性体により形成されている請求項４に記載の断裁装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、断裁装置に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、冊子の小口辺縁部等を断裁する断裁装置が知られている（例えば、特許文献１参照）。特許文献１には、固定された下刃物に対して上刃物を下降させることにより、下刃物に位置決めされた冊子の小口等を断裁することが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－１５９３８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
固定された下刃物に対して上刃物を下降させる方式の断裁装置において、良好な断裁を行うためには下刃物と上刃物との隙間を可能な限り狭くするように下刃物に対する上刃物の位置決めを行う必要がある。
【０００５】
しかしながら、特許文献１には、下刃物と上刃物の隙間を調整する機構が開示されておらず、断裁装置による個体差や断裁装置の使用状態に応じて下刃物と上刃物の隙間が変動してしまうと、良好な断裁を行うことができない可能性がある。また、下刃物と上刃物の設置位置をそれぞれ調整しようとすると、作業者による調整作業に時間を要するとともに困難な作業となってしまう可能性がある。
【０００６】
例えば、特許文献１の図３に示す下刃物を他の部材に対してねじにより固定し、上刃物に対する下刃物の位置を図中の左右方向に移動させて下刃物と上刃物の隙間を調整する方法が考えられる。しかしながら、上刃物の先端が下刃物の先端を通過した図３（ｃ）に示す状態では、上刃物と連動して上下動する押圧板が下刃物を押し付ける方向に移動するため、この状態で下刃物の左右方向の位置を調整してねじで固定する作業を行うことが容易ではない。そのため、例えば、下刃物と上刃物の隙間を調整する際には、上刃物と連動して上下動する押圧板を予め取り外しておくなどの追加の作業が必要となってしまう。
【０００７】
本発明は、このような事情に鑑みてなされたものであって、第１刃と第２刃との隙間を容易に調整して良好な断裁を行うことが可能な断裁装置を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明の一態様に係る断裁装置は、用紙束を断裁し、第１刃と、所定位置に固定される第２刃と、前記第１刃が固定される固定部材と、前記第１刃を前記固定部材の固定位置に着脱可能に固定する固定機構と、前記固定部材を鉛直方向の非断裁位置と断裁位置との間で移動させることにより、前記第１刃の第１先端部が前記第２刃の第２先端部から前記鉛直方向に離間した非断裁状態と前記第１先端部が前記第２先端部を通過した断裁状態とを切り替える移動機構と、を備え、前記固定機構は、前記鉛直方向に直交しかつ前記第１先端部と前記第２先端部とが近接または離間する第１方向において、前記固定位置を調整可能である。
【０００９】
本発明の一態様に係る断裁装置によれば、移動機構によって第１刃が固定された固定部材が鉛直方向の非断裁位置と断裁位置との間で移動し、第１刃の第１先端部が第２刃の第２先端部から鉛直方向に離間した非断裁状態と第１先端部が第２先端部を通過した断裁状態とが切り替わり、用紙束が断裁される。
【００１０】
本発明の一態様に係る断裁装置によれば、鉛直方向に直交しかつ第１刃の第１先端部と第２刃の第２先端部とが近接または離間する第１方向において、固定位置が固定機構により調整可能となっている。そのため、断裁装置による個体差や断裁装置の使用状態に応じて第１刃と第２刃の第１方向における隙間が変動する場合であっても、第１刃と第２刃との隙間を容易に調整して良好な断裁を行うことが可能な断裁装置を提供することができる。
（【００１１】以降は省略されています）
