公開番号2025095043
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023210810
出願日2023-12-14
発明の名称切断加工用刃物
出願人近畿刃物工業株式会社
代理人個人
主分類B26D 1/28 20060101AFI20250619BHJP(切断手工具;切断;切断機)
要約【課題】スリット加工を行う際に、スリット端部に損傷が発生することを防止することができる切断加工用刃物を提供する。

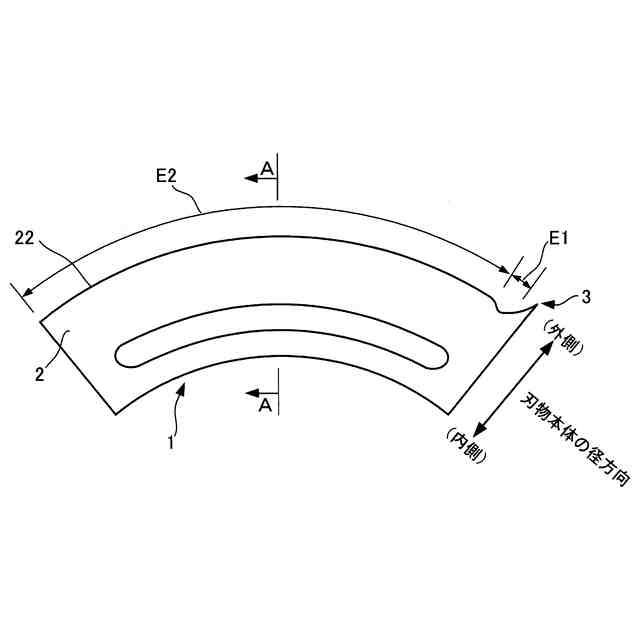

【解決手段】スリットを形成する刃物本体と、スリットの端部を形成する切込生成刃3とを備え、刃物本体は、扇形状に形成されており、その外周部に沿って厚み方向両側縁にそれぞれ設けられる溝切り刃22を備えており、切込生成刃は、刃物本体の一端側において、刃物本体の径方向外側に向けて突出して構成されており、溝切り刃の刃先は、周方向に沿って第1領域E1と第2領域E2とを備えており、第1領域は、切込生成刃に接続する領域であり、第2領域は、第1領域に接続し、当該接続位置から刃物本体の他端までの領域であり、第2領域は、同一半径を有する円弧状に形成されており、第1領域は、円弧状の刃先を通過する仮想的な円弧ラインよりも刃物本体の径方向内側に凹む凹部領域として形成されることを特徴とする切断加工用刃物。
【選択図】図2
特許請求の範囲【請求項１】
シート材にスリットを形成するための切断加工用刃物であって、
スリットを形成する刃物本体と、スリットの端部を形成する切込生成刃とを備え、

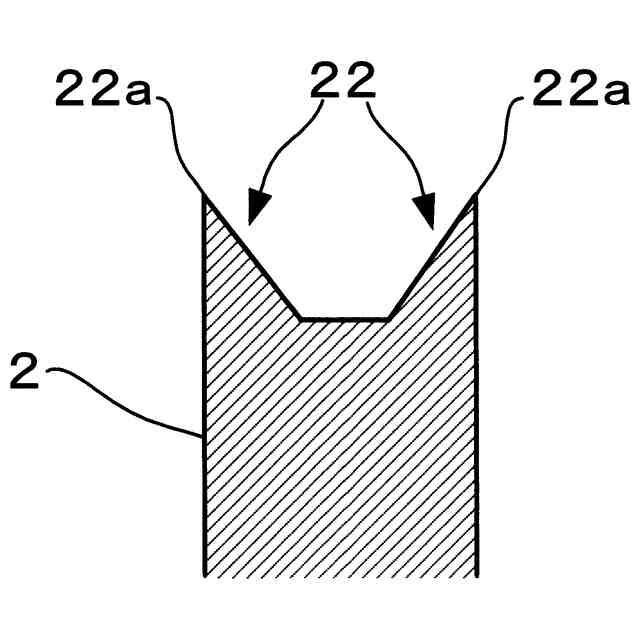

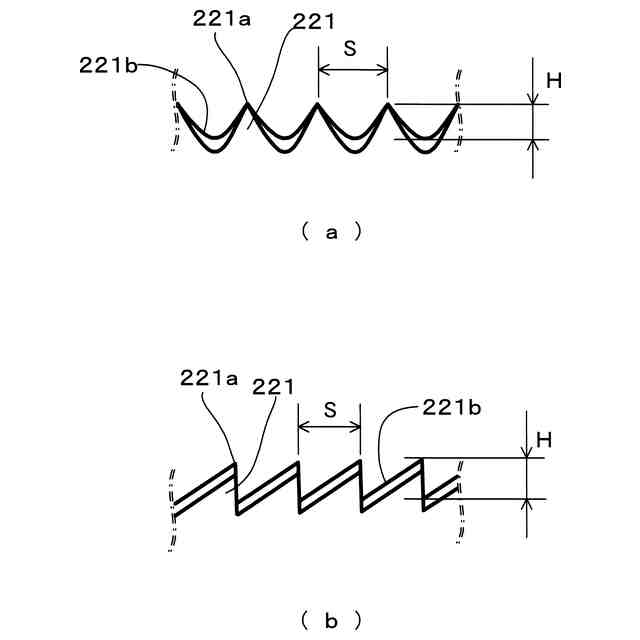

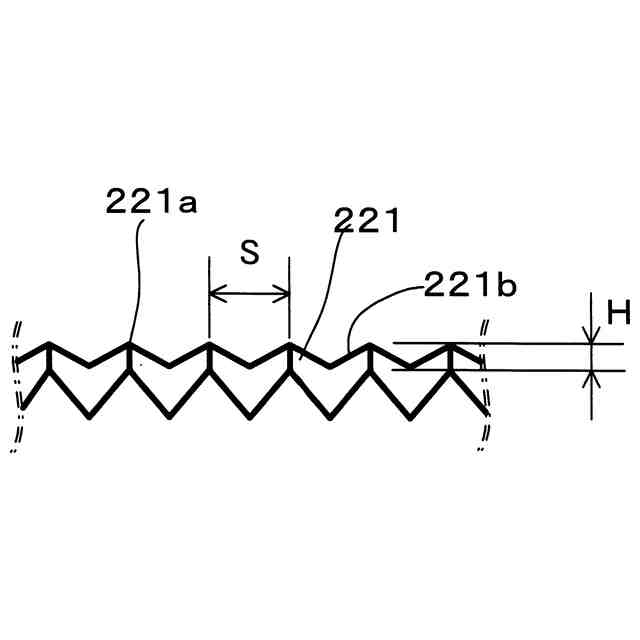

前記刃物本体は、扇形状に形成されており、その外周部に沿って厚み方向両側縁にそれぞれ設けられる溝切り刃を備えており、
前記切込生成刃は、前記刃物本体の一端側において、前記刃物本体の径方向外側に向けて突出して構成されており、

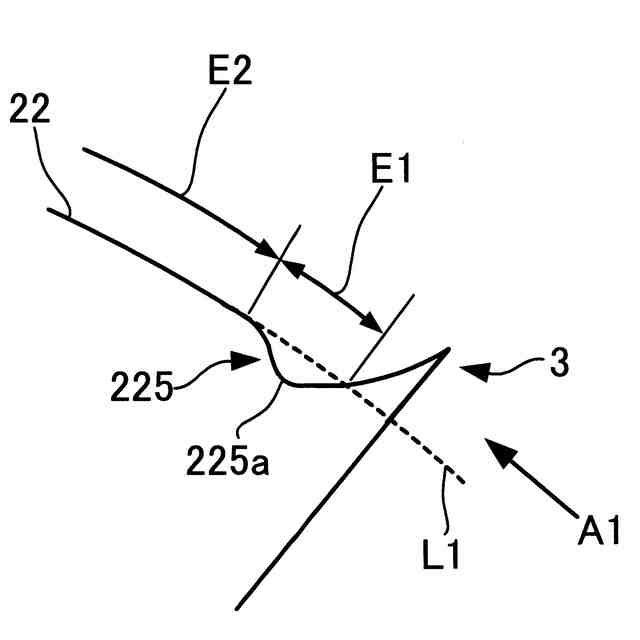

前記溝切り刃の刃先は、周方向に沿って第１領域と第２領域とを備えており、
前記第１領域は、前記切込生成刃に接続する領域であり、
前記第２領域は、前記第１領域に接続し、当該接続位置から前記刃物本体の他端までの領域であり、
前記第２領域は、同一半径を有する円弧状に形成されており、
前記第１領域は、前記円弧状の刃先を通過する仮想的な円弧ラインよりも前記刃物本体の径方向内側に凹む凹部領域として形成されることを特徴とする切断加工用刃物。
続きを表示（約 1,000 文字）【請求項２】
前記凹部領域は、前記第２領域との接続位置と、前記切込生成刃との接続位置との間の領域に凹部頂点を有する湾曲状に形成されていることを特徴とする請求項１に記載の切断加工用刃物。
【請求項３】
前記湾曲状に形成される前記凹部領域は、前記第２領域との接続位置から前記凹部頂点に向けて滑らかに傾斜し、かつ、前記凹部頂点から前記切込生成刃との接続位置に向けて滑らかに傾斜するように形成されていることを特徴とする請求項２に記載の切断加工用刃物。
【請求項４】
前記第１領域と前記切込生成刃の刃先とは、滑らかに接続していることを特徴とする請求項１に記載の切断加工用刃物。
【請求項５】

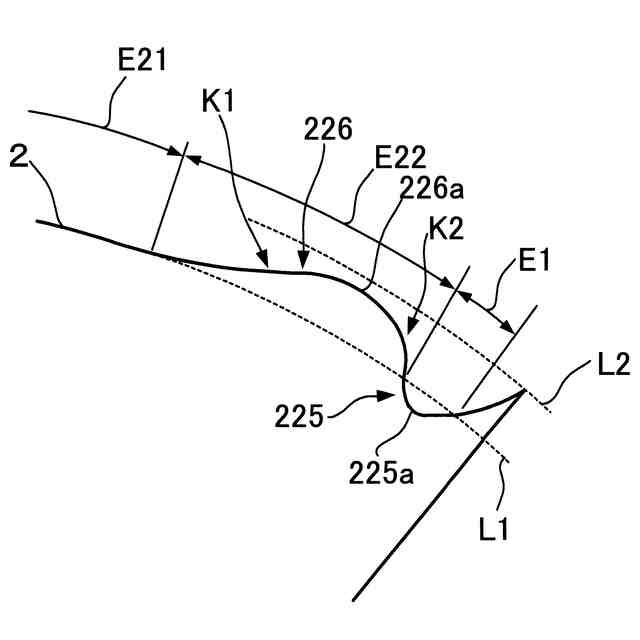

前記第２領域は、前記第１領域と接続する第３領域を備えており、
前記第３領域は、前記円弧状の刃先を通過する仮想的な円弧ラインよりも前記刃物本体の径方向外側に突出する凸部領域として形成されていることを特徴とする請求項１に記載の切断加工用刃物。
【請求項６】
前記凸部領域は、前記第１領域との接続位置と、前記第２領域の円弧状領域との接続位置との間の領域に凸部頂点を有する湾曲状に形成されていることを特徴とする請求項５に記載の切断加工用刃物。
【請求項７】
前記湾曲状に形成される前記凸部領域は、前記第１領域との接続位置から前記凸部頂点に向けて滑らかに傾斜し、かつ、前記凸部頂点から前記第２領域の円弧状領域との接続位置に向けて滑らかに傾斜するように形成されていることを特徴とする請求項６に記載の切断加工用刃物。
【請求項８】

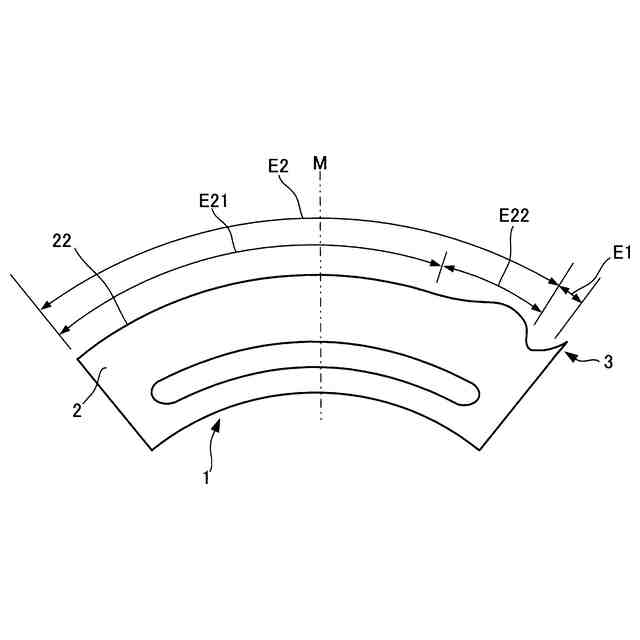

前記刃物本体の一端と他端との中間位置よりも一端側に前記第３領域が配置されることを特徴とする請求項５に記載の切断加工用刃物。
【請求項９】
前記円弧ラインと平行な仮想的なラインであって前記切込生成刃の刃先を通過する切込み刃先ラインよりも、前記刃物本体の径方向内側に前記凸部領域の凸部頂点が配置されることを特徴とする請求項６に記載の切断加工用刃物。
【請求項１０】
前記凸部領域は、前記第２領域の円弧状領域との接続位置から前記凸部頂点へと向かう第１傾斜領域と、前記凸部頂点から前記第１領域へと向かう第２傾斜領域とを備えており、
前記第２傾斜領域の傾斜角度の方が前記第１傾斜領域の傾斜角度よりも大きいことを特徴とする請求項６に記載の切断加工用刃物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、切断加工用刃物に関する。特に、ダンボールシート等のシート材を切断する切断加工用刃物に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
物を保管又は移動等させるための包装箱として、図１７に示すような段ボールシート１００を組み立てて製造される段ボール箱が知られている。この段ボール箱の上蓋及び底板は、段ボールシート１００の一部にスリット１０１を形成して切り離された部分を互いに重なり合うように折り畳んで形成される。
【０００３】
このスリット１０１の形成に際して、溝切り装置が用いられるのが一般的であり、この溝切り装置には、図１８に示すような切断加工用刃物６０がよく用いられる（例えば、特許文献１の従来技術参照）。
【０００４】
この切断加工用刃物６０は、扇形状に形成された刃物本体部６１に切込生成刃６２と溝切り刃６３とが一体形成されている。切込生成刃６２は、刃物本体６１の外周面の一端から径方向外方に、刃物本体６１の端面と面一になるように突出しており、端面の幅方向両側に角部６４を備えている。溝切り刃６３は、刃物本体部６１の外周面に沿って、刃物本体６１の厚み方向両側にそれぞれ設けられている。
【０００５】
切断加工用刃物６０は、図１９及び図２０に示すような溝切り装置７０に取り付けられる。図１９は溝切り装置の概略構成を示す側面図であり、図２０は正面図である。この溝切り装置７０には、上述した切断加工用刃物６０が上刃として２枚取り付けられるが、それぞれの刃物を切断加工用刃物６０ａ，６０ｂとして、溝切り装置７０の構成について以下説明する。
【０００６】
溝切り装置７０は、上側回転軸７１及び下側回転軸７２を備えている。上側回転軸７１及び下側回転軸７２は、互いに平行に、シート給送ラインＬを挟んで対向するように配置されており、それぞれ円盤状の一対の上側回転ホルダ７３，７３及び一対の下側回転ホルダ７４，７４を備えている。
【０００７】
一対の上側回転ホルダ７３，７３には、上刃である２枚の切断加工用刃物６０ａ，６０ｂがそれぞれボルト等の締結具（図示せず）により挟持されている。これら切断加工用刃物６０ａ、６０ｂは、一対の回転ホルダ７３，７３の外周に沿って所定の間隔を空けて、かつ、それぞれの切込生成刃６２ａ，６２ｂが、外周方向に沿って向き合うように取り付けられる。これに対し、一対の下側回転ホルダ７４，７４のそれぞれの対向面には、下刃である２枚の受刃７５，７５が、切断加工用刃物６０ａ及び６０ｂの厚み寸法よりも僅かに広く設定した所定間隔をあけて取り付けられる。なお、この受刃７５，７５は、リング状に構成される刃物であり、その外周部分に刃部が形成されている。なお、リング状の受刃７５，７５は、単一のリング状の切断加工用刃物を用いて受刃として構成してもよく、或いは、例えば、半リング状に形成した切断加工用刃物を下側回転ホルダ７４，７４に２つ設置して、リング状となる受刃を構成するようにしてもよい。また、扇状に形成される切断加工用刃物を下側回転ホルダ７４，７４に複数設置することにより、リング状となる受刃を構成するようにしてもよい。
【０００８】
次に、以上の構成を備えた溝切り装置７０を用いて、段ボールシート１００（シート材）にスリットを形成する方法を説明する。図１９に示すように、上側回転ホルダ７３，７３及び下側回転ホルダ７４，７４を高速で回転させた状態で、溝切り装置７０のシート給送ラインＬ上に沿って、段ボールシート１００を図１９の右側から溝切り装置７０に給送する。これにより、上刃である切断加工用刃物６０ａが、下刃である受刃７５，７５の隙間に挟み込まれて、段ボールシート１００が切断され、図１７に示すような終端部１０２を終点とした前方スリット１０１が形成される。同様に、他方の切断加工用刃物６０ｂが、受刃７５，７５の隙間に挟み込まれて、段ボールシート１００が切断され、始端部１０３を起点とした後方スリット１０１が形成される。
【先行技術文献】
【特許文献】
【０００９】
特開平９－３９１１８号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】

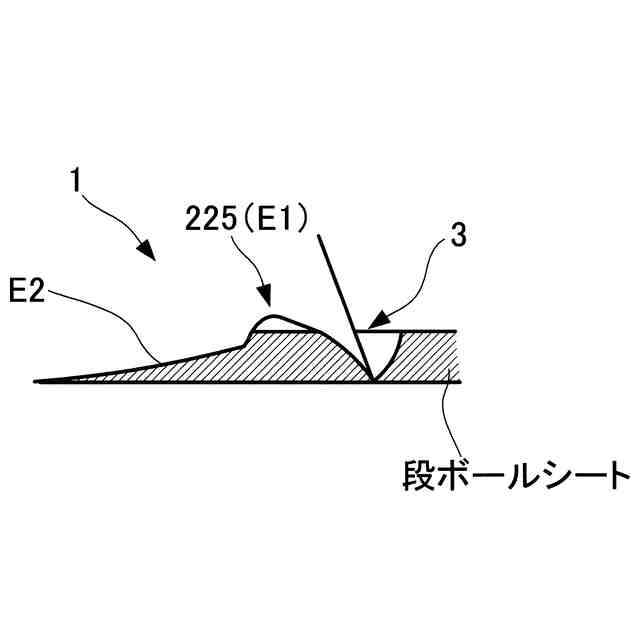

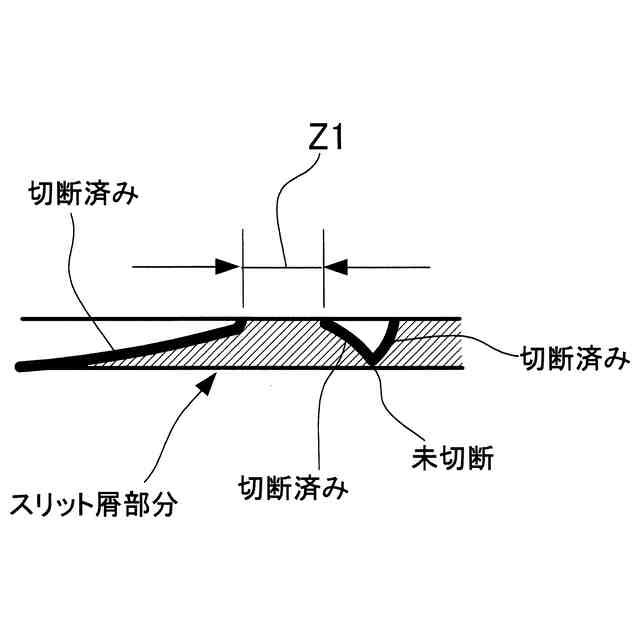

ところが、従来から用いられている切断加工用刃物を用いてスリット加工を行う場合、前方スリットにおいては、切込生成刃によって形成されるスリット端部にむしれや、段ボールシート表皮が剥離するという損傷が発生するという問題があった。以下、スリット端部にむしれ損傷等が発生する原因について説明する。まず、切断加工用刃物によりスリットを形成する場合、図２１（ａ）（ｂ）に示すように、切断加工用刃物６０における溝切り刃６３が、切断加工用刃物６０の回転に伴い、切込生成刃６２が形成されていない側から順に段ボールシート１００に進入して切断していくことになる（図２１（ａ））。そして、最終的に切込生成刃６２が段ボールシート１００を突き抜けることにより、スリット屑片が段ボールシート１００から分離されてスリットが形成される（図２１（ｂ））。
（【００１１】以降は省略されています）
