特許ウォッチ

公開番号2025071622
公報種別公開特許公報(A)
公開日2025-05-08
出願番号2023181948
出願日2023-10-23
発明の名称表面処理装置
出願人株式会社フタミ
代理人個人
主分類B26F 3/00 20060101AFI20250428BHJP(切断手工具;切断;切断機)
要約【課題】立ち上がり面と水平面とを有する地覆などの構造物の二面の表面を同時に処理することが可能な表面処理装置を提供する。

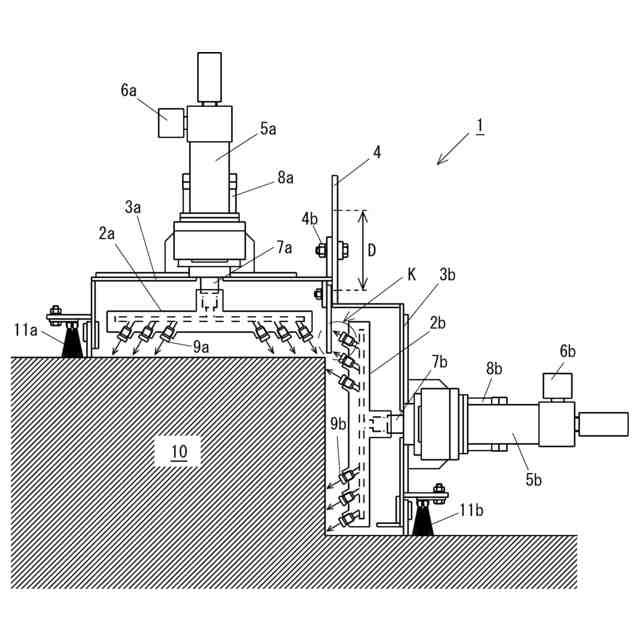

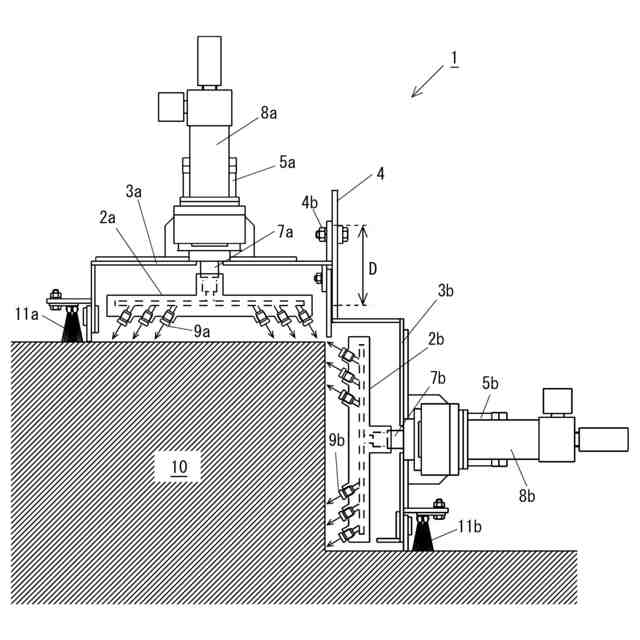

【解決手段】表面処理装置1は、構造物の水平面の表面を処理するための第1のウォータージェットノズル2aと、構造物の立ち上がり面を処理するための第2のウォータージェットノズル2bとを備える。第1のケーシング部3aは、第1のウォータージェットノズル2aを回転可能に取り付けて、水平面に沿って設けられる。第2のケーシング部3bは、第2のウォータージェットノズル2bを回転可能に取り付けて、立ち上がり面に沿って設けられる。第2のケーシング部3bの上部に第1のケーシング部3aの一側面側が取り付けられている。
【選択図】図1

特許請求の範囲【請求項１】
水平面及び立ち上がり面の二面を有する構造物の表面を処理するための表面処理装置であって、前記水平面の表面を処理するための第１のウォータージェットノズルと、前記立ち上がり面を処理するための第２のウォータージェットノズルとを備えることを特徴とする、表面処理装置。
続きを表示（約 1,300 文字）【請求項２】
さらに、
前記第１のウォータージェットノズルを回転可能に取り付けて、前記水平面に沿って設けられる第１のケーシング部と、
前記第２のウォータージェットノズルを回転可能に取り付けて、前記立ち上がり面に沿って設けられる第２のケーシング部とを備え、
前記第２のケーシング部の上部に前記第１のケーシング部の一側面側が取り付けられていることを特徴とする、請求項１に記載の表面処理装置。
【請求項３】
前記第１のケーシング部は、第２のケーシング部に対して、上下に高さ調整可能となっていることを特徴とする、請求項２に記載の表面処理装置。
【請求項４】
前記第２のケーシング部は、上部にスライド部を有し、
前記スライド部は、高さ調整用の上下に設けられた溝を有しており、
前記第１のケーシング部は、前記スライド部の前記溝に取り付けられることで、高さ調整可能となっていることを特徴とする、請求項３に記載の表面処理装置。
【請求項５】

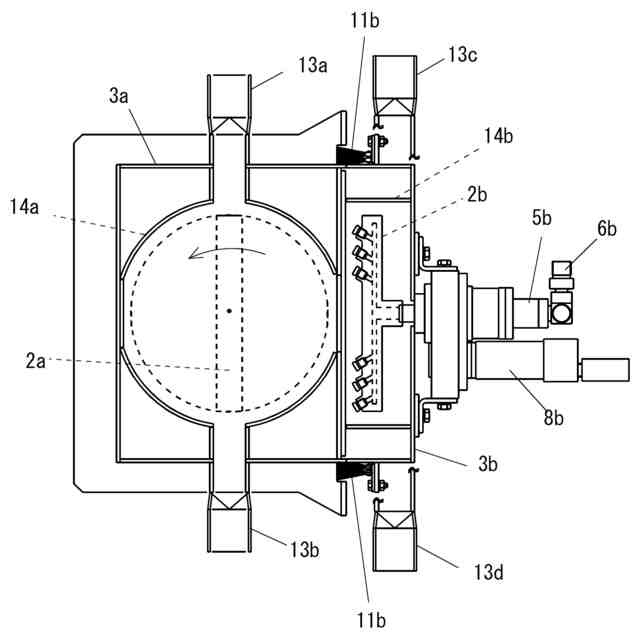

前記第１のケーシング部及び前記第２のケーシング部は、前記第１のウォータージェットノズル及び前記第２のウォータージェットノズルを囲う形状を有しており、高圧水及び礫を吸引するための吸引口を有することを特徴とする、請求項２に記載の表面処理装置。
【請求項６】

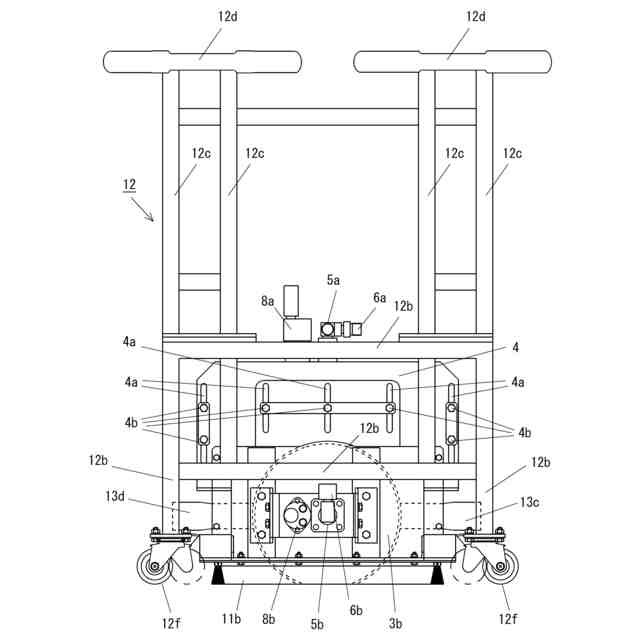

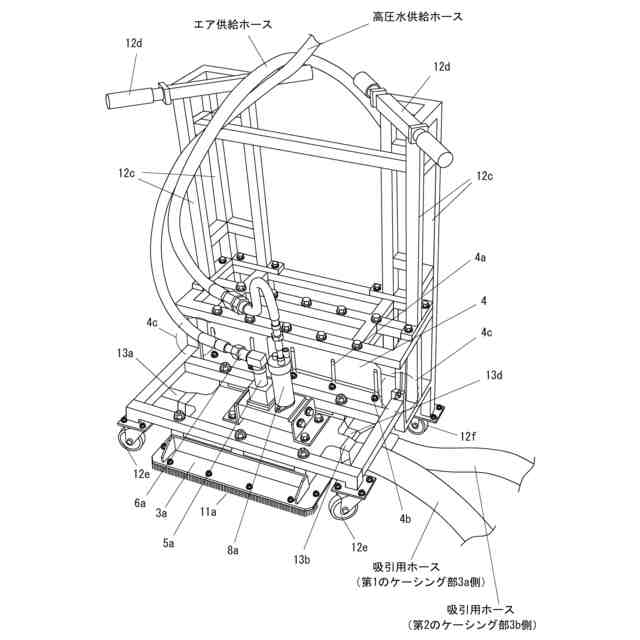

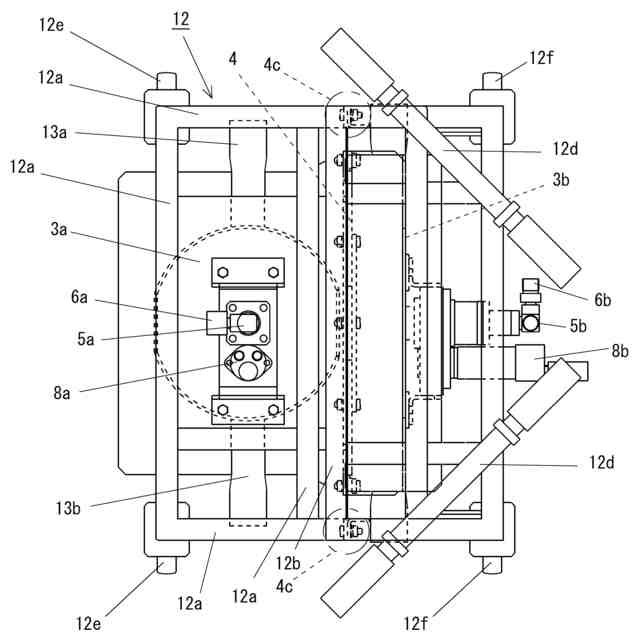

前記第１のケーシング部及び前記第２のケーシング部を取り付けるための台車をさらに備えることを特徴とする、請求項２に記載の表面処理装置。
【請求項７】
前記台車は、
前記第１のケーシング部を取り付けるための第1の枠体と、
前記第２のケーシング部を取り付けるための第２の枠体とを備え、
前記第１の枠体は、前記第２の枠体に対して、上下に高さ調整可能となっていることを特徴とする、請求項６に記載の表面処理装置。
【請求項８】
前記第１のケーシング部及び／又は前記第２のケーシング部の周りの少なくとも一部を囲うよう設けられたブラシをさらに備えることを特徴とする、請求項２に記載の表面処理装置。
【請求項９】
水平面及び立ち上がり面の二面を有する構造物の表面を処理するための表面処理方法であって、
第１のウォータージェットノズルを用いて、前記水平面の表面を処理すると同時に、
第２のウォータージェットノズルを用いて、前記立ち上がり面の表面を処理することを特徴とする、表面処理方法。
【請求項１０】
前記第１のウォータージェットノズルを回転可能に取り付ける第１のケーシング部の一側面側が、前記第２のウォータージェットノズルを回転可能に取り付ける第２のケーシング部の上部に取り付けられており、
台車に前記第１のケーシング部及び前記第２のケーシング部を取り付けておいて、

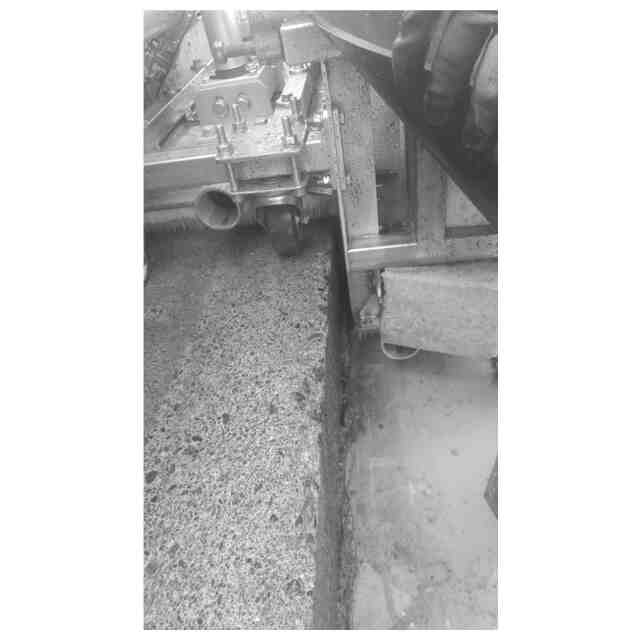

前記構造物上で、前記台車を移動させながら、前記水平面及び前記立ち上がり面の表面を同時に処理することを特徴とする、請求項９に記載の表面処理方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、道路の地覆などの表面を処理するための装置である。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
地覆（じふく）とは、架橋の側端部で橋面より高くなった部分であり、高欄（欄干、防護柵などともいう）などの基礎となる部分であったり、雨水側溝の機能も持つ部分であったりする。架橋の構造における地覆の位置についての一例は、非特許文献１に記載されている。
【０００３】
架橋の改修工事においては、地覆部分の防水性能を回復させる必要があるため、地覆部分の表面を処理した後、防水加工を施す必要がある。
【０００４】
従来、地覆部分の表面を処理するために、非特許文献１や非特許文献２に記載の装置のように、手で持つタイプのウォータージェットによる表面処理装置が用いられていた。すなわち、このようなハンドタイプの表面処理装置を作業者が地覆部分に当てながら、地覆の表面を処理していた。
【０００５】

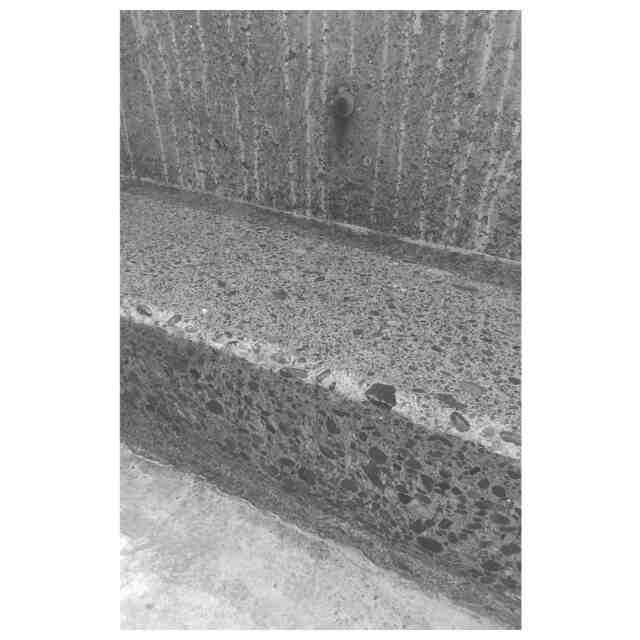

地覆は、橋面より高くなっているので、橋面より立ち上がった垂直面と水平面との二面を有している。そのため、作業者は、垂直面及び水平面のそれぞれに、ハンドタイプの表面処理装置を当てて、表面の防水層などを除去する作業を行っていた。
【先行技術文献】
【特許文献】
【０００６】
特開２０２２－６２４８１号公報
実公平０４－２３９３６号公報
特公平０５－１０４８０号公報第２図，第６欄１４行～１６行
特許２８５６４７３号公報第１図，第１２図，第１３図，第１４図，７頁左欄１８行～４６行
特許５８９２９６５号公報
【非特許文献】
【０００７】
カミノブログ公務員×土木，“橋梁の各部位の名称について”，［ｏｎｌｉｎｅ］，令和５年９月１９日検索，インターネット，＜ＵＲＬ：https://kamino.blog/bridge3/＞
株式会社スギノマシン，“壁面用ウォータージェット（ＷＪ）洗浄・はくりユニット「アクア・セルロータ」”，［ｏｎｌｉｎｅ］，令和５年９月１９日検索，インターネット，＜ＵＲＬ：https://www.sugino.com/site/cleaning-peeling-blasting-cutting-equipment/wj-aj-nozzle-type-asr.html＞
アマノ機工株式会社，“ハンドアクアブラスト”，［ｏｎｌｉｎｅ］，令和５年９月１９日検索，インターネット，＜ＵＲＬ：http://amanokiko.co.jp/system/config2.html＞
【発明の概要】
【発明が解決しようとする課題】
【０００８】
このように、地覆には、二面があるが、従来のハンドタイプの表面処理装置を用いた作業では、一面ずつしか処理できず、また、手持ちでの作業であったため、超高圧水の圧力や流量を制限する必要があった。その結果、作業に時間がかかっていた。また、隅部を施工するときに、ハンドタイプの表面処理装置のカバーと地覆部との間に隙間が発生してしまい、飛散のための養生を行うのに、労力を要していた。
【０００９】
同様の問題は、地覆に限らず、立ち上がり面と水平面との二面を有する構造物に対する表面処理の場合に、同様に発生する問題である。
【００１０】
特許文献１には、ウォータージェットノズルを用いた表面処理装置が記載されている。特許文献１に記載の表面処理装置を用いれば、一面の表面処理を効率的に行うことができる。しかし、当該表面処理装置では、地覆のような二面を有する構造物の表面処理を効率的に行うことはできない。なお、特許文献１に記載のウォータージェットノズル及びその回転構造は、本発明に流用可能である。
（【００１１】以降は省略されています）
