公開番号2024119703
公報種別公開特許公報(A)
公開日2024-09-03
出願番号2023039095
出願日2023-02-22
発明の名称ハサミ
出願人個人
代理人
主分類B26B 13/26 20060101AFI20240827BHJP(切断手工具;切断;切断機)
要約【課題】腕の疲労を軽減し、誰でも力を加えやすく安定的な剪断操作を可能とするハサミを提供する。

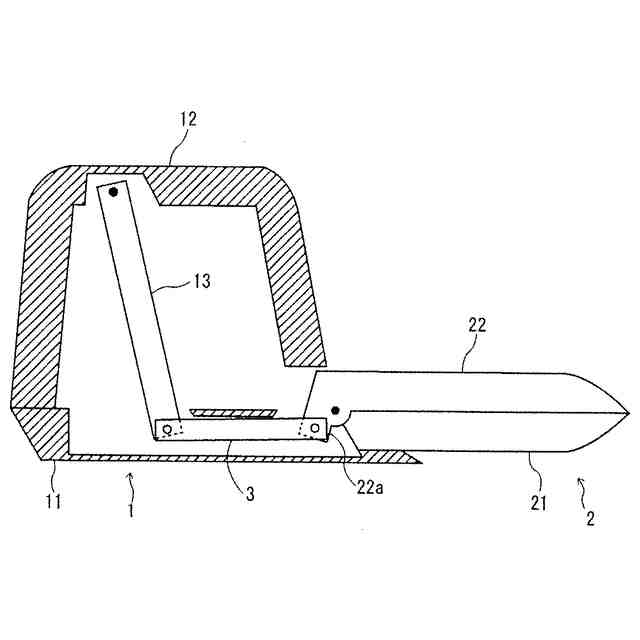

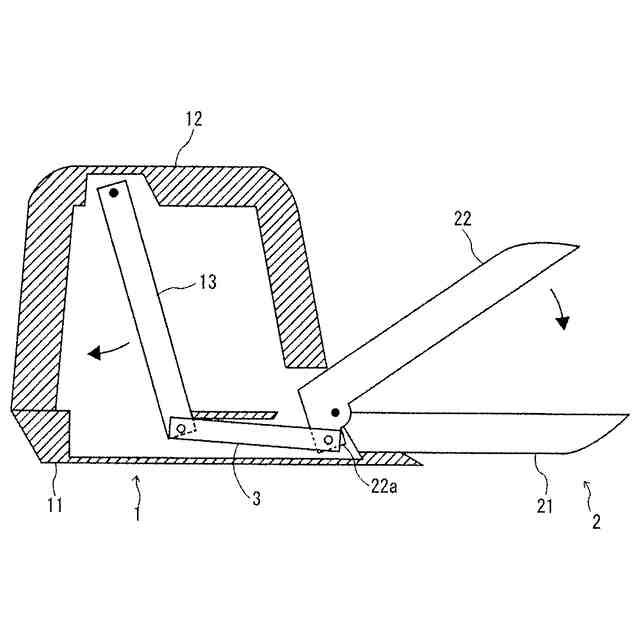

【解決手段】本発明のハサミでは、卓上に設置可能な底面を有する台部と、前記台部上に設けられる環状のハンドル部と、前記ハンドル部の上部に上端が回動自在に連結された棒状のレバーと、前記台部の前端部に、前方に突き出した状態で固定された固定刃と、前記ハンドル部、前記台部、または、前記固定刃に基端側が回動自在連結され、かつ、基端側に屈曲部が形成された可動刃と、前記レバーの下端部と前記可動刃の屈曲部が揺動自在に連結されたリンク部材と、を含んで成り、前記レバーが前後に回動したとき、前記リンク部材を介して、前記可動刃の先端側が上下に回動し、固定刃と可動刃が開閉可能である構成を採用した。

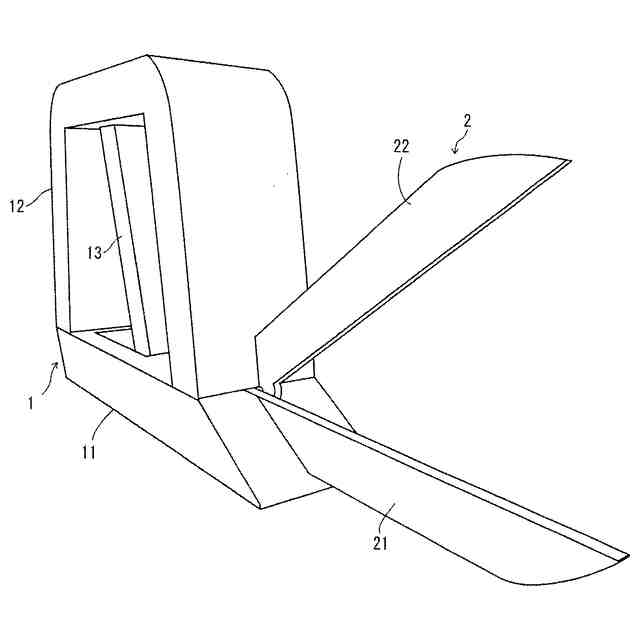

【選択図】図1
特許請求の範囲【請求項１】
卓上に設置可能な底面を有する台部と、前記台部上に設けられる環状のハンドル部と、前記ハンドル部の上部に上端が回動自在に連結された棒状のレバーと、前記台部の前端部に、前方に突き出した状態で固定された固定刃と、前記ハンドル部、前記台部、または、前記固定刃に基端側が回動自在連結され、かつ、基端側に屈曲部が形成された可動刃と、前記レバーの下端部と前記可動刃の屈曲部が揺動自在に連結されたリンク部材と、を含んで成り、前記レバーが前後に回動したとき、前記リンク部材を介して、前記可動刃の先端側が上下に回動し、固定刃と可動刃が開閉可能となっているハサミ。
続きを表示（約 96 文字）【請求項２】
前記レバーと前記ハンドル部後部の間にコイルばねを備え、前記レバーが後方に回動したとき、弾性反発力で前記レバーが前方に付勢されることを特徴とする請求項１のハサミ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、主に卓上で使用されるハサミに関するものである。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
一般のハサミは、刃部と柄部を有する２つのハサミ部材をＸ字形に連結して刃と刃が合わさるようにし、支点が刃部と柄部の中間に配置される。また柄部には、指を入れるハンドル部が設けられている。
【０００３】
特許文献１は固定ハンドルに固定刃、可動ハンドルに可動刃が接続されており、可動ハンドルを回動させることで、固定刃と切断対象物を平行に維持し、可動刃が剪断を可能とする構造をとる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９ー００９０２６
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１によれば、ハンドルの回動方向が上下であり、ハンドルに指を入れて操作する際に肘や前腕が卓上から浮いてしまう問題があった。このため、腕が疲れ長時間の使用には不向きである。
【０００６】
また、特許文献１のハサミでは、固定刃と卓上との接地面とが線接触になるため、接触面積が小さく、左右方向に不安定で倒れやすい。
【０００７】
重ねて、特許文献１のハサミによれば、可動ハンドルに入る指の本数は２本程度であり、その本数で可動ハンドルに力を加え剪断操作する必要がある。このため、力が弱い老人や手が不自由な人にとって操作が困難となる。
【０００８】
本発明は、腕の疲労を軽減し、誰でも力を加えやすく安定的な剪断操作を可能とするハサミを提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明のハサミでは、卓上に設置可能な底面を有する台部と、前記台部上に設けられる環状のハンドル部と、前記ハンドル部の上部に上端が回動自在に連結された棒状のレバーと、前記台部の前端部に、前方に突き出した状態で固定された固定刃と、前記ハンドル部、前記台部、または、前記固定刃に基端側が回動自在連結され、かつ、基端側に屈曲部が形成された可動刃と、前記レバーの下端部と前記可動刃の屈曲部が揺動自在に連結されたリンク部材と、を含んで成り、前記レバーが前後に回動したとき、前記リンク部材を介して、前記可動刃の先端側が上下に回動し、固定刃と可動刃が開閉可能である構成を採用した。
【００１０】
また本発明では、前記レバーと前記ハンドル部後部の間にコイルばねを備え、前記レバーが後方に回動したとき、弾性反発力で前記レバーが前方に付勢される構成を採用することもできる。
【発明の効果】
（【００１１】以降は省略されています）
