発明の名称ハンマーヘッド付ナイフ
出願人学校法人修道学園
代理人
主分類B26B 11/00 20060101AFI20240808BHJP(切断手工具;切断;切断機)
要約【課題】従来技術は、ヘッド・メンバーに第2本体の突起が入り込めるくぼみが形成されており、該くぼみ内に挿入された突起と係合するものである。
つまり、多目的はさみであり、第1本体と第2本体を分解し、第2本体の先端にヘッド・メンバー(ハンマーヘッド)を着脱自在に設けてなるものである。
しかしながら、係合して取り付けるため、ハンマーとして使用した時、ぐらつきが生じ、ハンマーとしての役目が出来ず、すぐに破損してしまう可能性がある。
【解決手段】ナイフの柄あるいは刃の後部に、ハンマーヘッドを設けてなることを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
ナイフの柄あるいは刃の後部に、ハンマーヘッドを設けてなることを特徴とするハンマーヘッド付ナイフ。
続きを表示（約 300 文字）【請求項２】
前記ハンマーヘッドを着脱自在に設けてなることを特徴とする請求項１記載のハンマーヘッド付ナイフ。
【請求項３】
前記ハンマーヘッドは、下部を２又状に形成し、取付溝を設けてなることを特徴とする請求項１又は２記載のハンマーヘッド付ナイフ。
【請求項４】
前記ハンマーヘッドの下部に、ナイフの柄あるいは刃の適所に着脱自在に固定する取付具を設けてなることを特徴とする請求項１、２又は３記載のハンマーヘッド付ナイフ。
【請求項５】
前記ナイフの刃は、折り畳み自在に設けたことを特徴とする請求項１、２、３又は４記載のハンマーヘッド付ナイフ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ナイフにハンマーヘッドを設けたハンマーヘッド付ナイフに関するものである。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来技術としては、第１本体のナット割り刃とナイフ縁と協働してナット・クラッカを構成するナット割り刃とナット縁とが形成されており、更に底部末端には目的物の外に釘を押し出すために使用される１つの爪が形成されているものと、前記第２本体に形成されている突起に取り付けられハンマーの作用をするヘッド・メンバーとにより構成されていることを特徴とする多目的はさみがある。（特許文献１参照）
【先行技術文献】
【特許文献】
【０００３】
実用新案出願昭６２－６９９７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
前記従来技術は、ヘッド・メンバーに第２本体の突起が入り込めるくぼみが形成されており、該くぼみ内に挿入された突起と係合するものである。
つまり、多目的はさみであり、第１本体と第２本体を分解し、第２本体の先端にヘッド・メンバー（ハンマーヘッド）を着脱自在に設けてなるものである。
しかしながら、係合して取り付けるため、ハンマーとして使用した時、ぐらつきが生じ、ハンマーとしての役目が出来ず、すぐに破損してしまう可能性がある。
【０００５】
本発明は、このような従来の構成が有していた問題を解決しようとするもので、ナイフの柄の先端あるいは刃の後部にハンマーヘッドを設けることにより、ナイフ単体として使用できると共に、必要に応じてハンマーとして使用できるハンマーヘッド付ナイフを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、上記目的を達成するため、ナイフの柄あるいは刃の後部に、ハンマーヘッドを設けてなること。前記ハンマーヘッドを着脱自在に設けてなること。前記ハンマーヘッドは、下部を２又状に形成し、取付溝を設けてなること。前記ハンマーヘッドの下部に、ナイフの柄あるいは刃の適所に着脱自在に固定する取付具を設けてなること。前記ナイフの刃は、折り畳み自在に設けたことを特徴とする。
【発明の効果】
【０００７】
１）、ナイフの柄あるいは刃の後部に、ハンマーヘッドを設けることにより、ナイフ単体で使用できると共に、必要に応じてハンマーとしても使用できるものである。
２）、ハンマーヘッドを着脱自在に設けることにより、使用するシーンにより選択できるものである。
３）、ハンマーヘッドが２又状の取付溝により、取り付けが簡単・容易で、クギ抜きにも使用できる。
４）、固定具（ボルト）により、ハンマーヘッドを簡単・容易に着脱自在に取り付けることができる。
５）、ナイフの刃を折り畳みできるため、持ち運びが楽である。
【図面の簡単な説明】
【０００８】
本発明の一実施例を示すハンマーヘッド付ナイフのナイフの正面図。

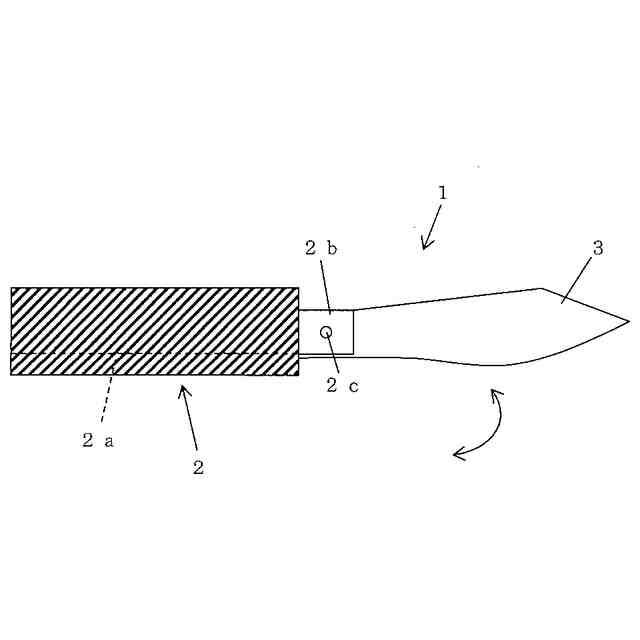

本発明の一実施例を示すハンマーヘッド付ナイフのナイフの右側面図。

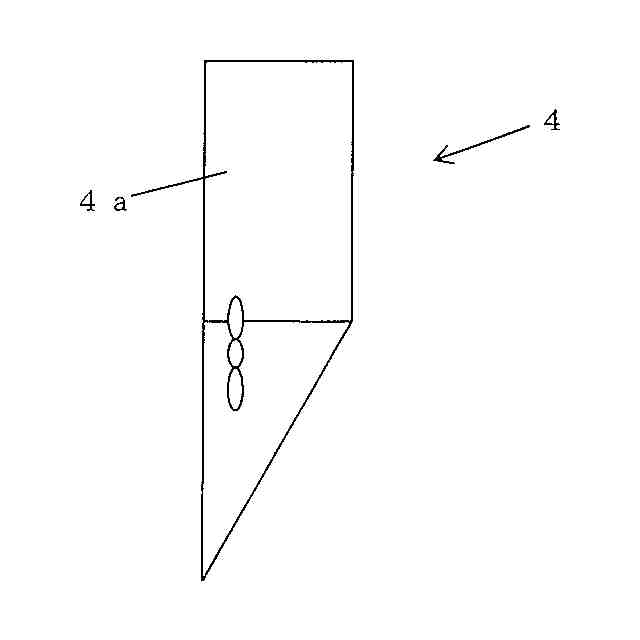

本発明の一実施例を示すハンマーヘッド付ナイフのハンマーヘッドの正面図。
本発明の一実施例を示すハンマーヘッド付ナイフのハンマーヘッドの右側面図。
本発明の一実施例を示すハンマーヘッド付ナイフの正面図。
本発明の一実施例を示すハンマーヘッド付ナイフの右側面図。
【発明を実施するための形態】
【０００９】

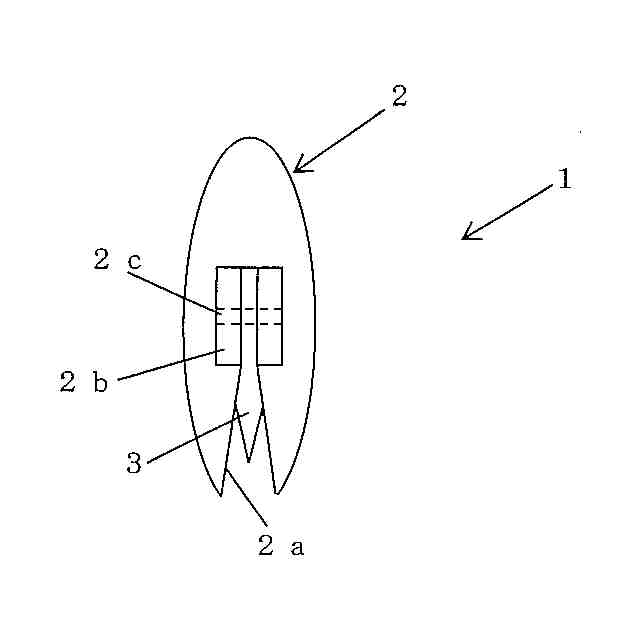

１は、後述するハンマーヘッド付ナイフ１０のナイフで、断面楕円形状の刃収納部２ａを形成した柄２の先端に、２枚平板状の支持部２ｂを形設すると共に、この支持部２ｂに刃３を折り畳み可能に軸支２ｃしてなる。（図１・図２）
４は、後述するハンマーヘッド付ナイフ１０のハンマーヘッドで、円柱形のヘッド本体４ａと、２又状に形成し、取付溝４ｂ１を設けた下部４ｂにより構成され、下部４ｂに少なくとも１箇所に、ネジによる取付具４ｂ２を設けてある。（図３・図４）
１０は、ハンマーヘッド付ナイフで、ナイフ１の刃３の後部で、かつ柄２の支持部２ｂの上方よりハンマーヘッド４の取付溝４ｂ１を挿入した後、取付具４ｂ２を締め付けて固定するものである。
取り外す場合は、その逆を行うものである。（図５・図６）
【００１０】
上記ハンマーヘッド付ナイフ１０の使用例について説明する。
ナイフ１は、そのまま単体でアウトドア等で使用できるものである。
ハンマーヘッド付ナイフ１０は、予めナイフ１の刃３を刃収納部２ａ内に納めて使用するのが望ましい。
この状態で、物を破壊したり、クギを打ち込んだり、アウトドア等で色々使用できるものである。
（【００１１】以降は省略されています）
