特許ウォッチ

公開番号2024120343
公報種別公開特許公報(A)
公開日2024-09-05
出願番号2023027077
出願日2023-02-24
発明の名称波刃包丁
出願人株式会社マサヒロ
代理人個人,個人
主分類B26B 9/02 20060101AFI20240829BHJP(切断手工具;切断;切断機)
要約【課題】凹刃がなくなるまでに行うことのできる研ぎの回数を増やすことで、凹刃の寿命を長くすることができる。

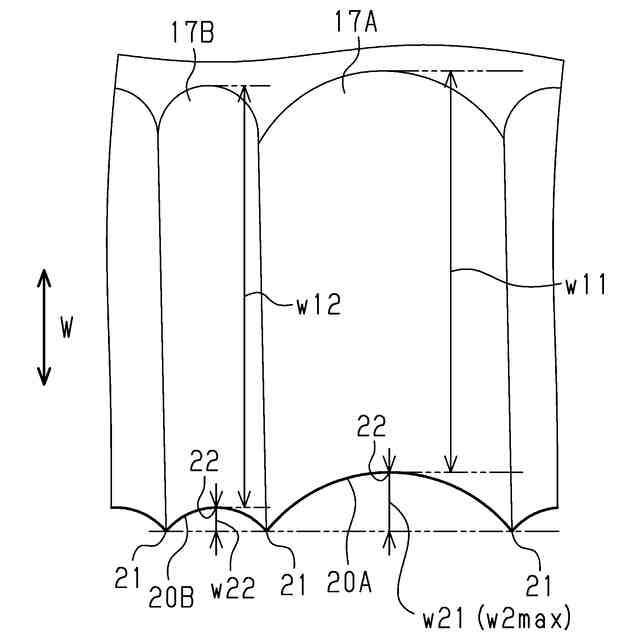

【解決手段】波刃包丁は、波形の刃先、並びに刃先にそれぞれ連なる第1面及び第1面の反対側に位置する第2面を有する刀身を備える。刀身の延在方向及び幅方向Wをそれぞれ延在方向及び幅方向Wとするとき、第1面は、刃先の延在方向に並ぶ複数の凹刃17A,17Bを有する。凹刃17A,17Bは、刃先を構成する弧状部20A,20Bを有する。凹刃17A,17Bの幅方向Wにおける長さw11,w12が、弧状部20A,20Bの端部21と中央部22との幅方向Wにおける距離であって複数の弧状部20A,20Bのうちの最大値w2maxよりも大きい。

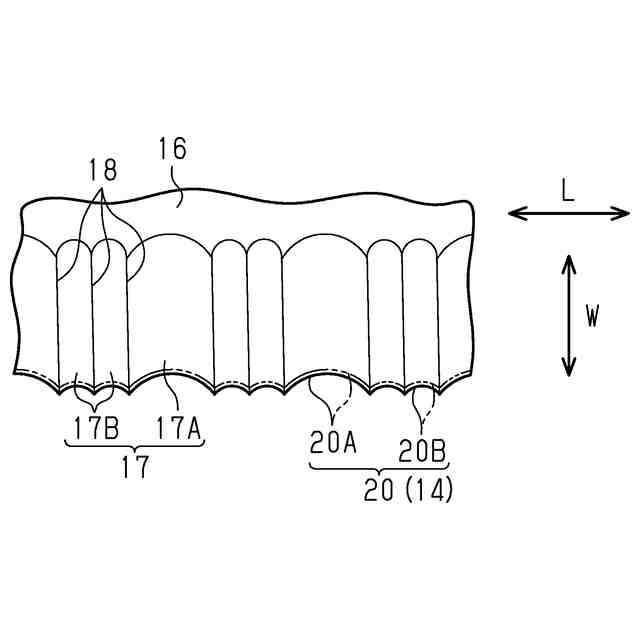

【選択図】図4
特許請求の範囲【請求項１】
波形の刃先、並びに前記刃先にそれぞれ連なる第１面及び前記第１面の反対側に位置する第２面を有する刀身を備え、
前記刀身の延在方向及び幅方向をそれぞれ延在方向及び幅方向とするとき、
前記第１面は、
前記刃先の延在方向に並ぶ複数の凹刃を有し、
前記凹刃は、前記刃先を構成する弧状部を有し、
前記凹刃の前記幅方向における長さが、前記弧状部の端部と前記弧状部の中央部との前記幅方向における距離であって複数の前記弧状部のうちの最大値よりも大きい、
波刃包丁。
続きを表示（約 170 文字）【請求項２】
全ての前記凹刃の前記幅方向における長さが、前記最大値よりも大きい、
請求項１に記載の波刃包丁。
【請求項３】
前記第１面は、
隣り合う前記凹刃同士の間に位置する山部を有し、
前記凹刃と前記山部とが互いに平行に延在している、
請求項１または請求項２に記載の波刃包丁。

発明の詳細な説明【技術分野】
【０００１】
本発明は、波刃包丁に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
パン切り用や冷凍食品切断用の包丁として波刃包丁がある（例えば特許文献１参照）。

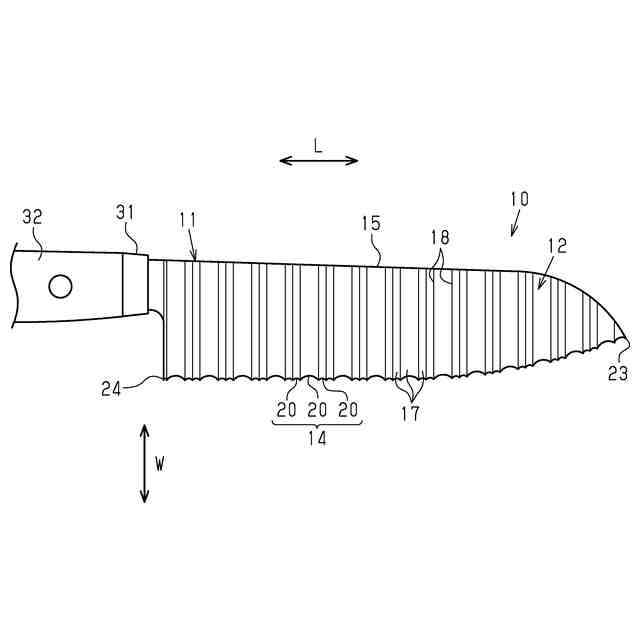

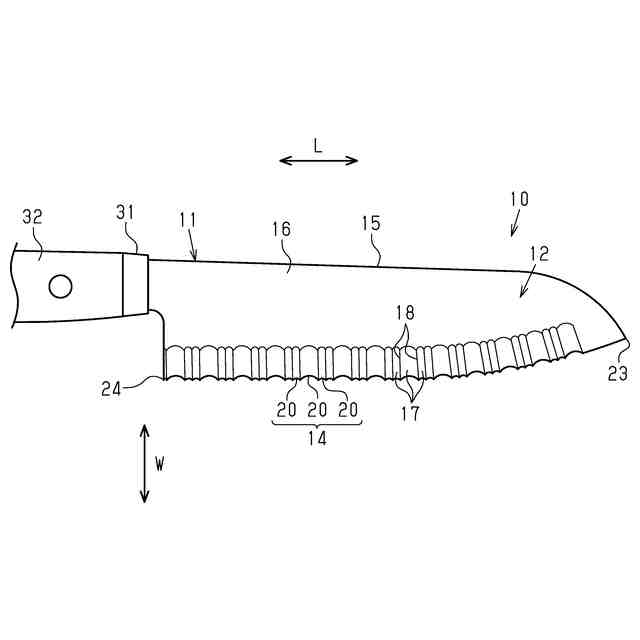

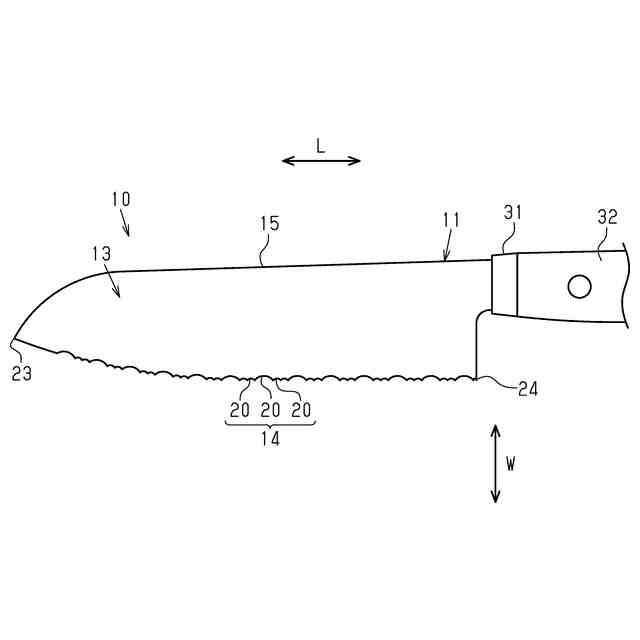

こうした波刃包丁は、波形の刃先、並びに刃先にそれぞれ連なる第１面及び第１面の反対側に位置する第２面を有する刀身を備える。第１面には、刃先の延在方向に並ぶ複数の凹刃が形成されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－１９０８６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
こうした波刃包丁を、例えば洋包丁を研ぐための研ぎ器を用いて研ぐ方法が考えられる。しかしながら、この場合、山部の先端が徐々に削り取られる。これにより、波刃形状が崩れるとともに刃先角度が変化するという問題がある。
【０００５】
また、凹刃を１つずつヤスリを用いて研ぐ方法が考えられる。しかしながら、この場合、複数の凹刃間で刃先角度を揃えることが難しいという問題がある。
【課題を解決するための手段】
【０００６】
上記課題を解決するための波刃包丁の各態様を記載する。
［態様１］
波形の刃先、並びに前記刃先にそれぞれ連なる第１面及び前記第１面の反対側に位置する第２面を有する刀身を備え、前記刀身の延在方向及び幅方向をそれぞれ延在方向及び幅方向とするとき、前記第１面は、前記刃先の延在方向に並ぶ複数の凹刃を有し、前記凹刃は、前記刃先を構成する弧状部を有し、前記凹刃の前記幅方向における長さが、前記弧状部の端部と前記弧状部の中央部との前記幅方向における距離であって複数の前記弧状部のうちの最大値よりも大きい、波刃包丁。
【０００７】
同構成によれば、刀身の第２面に沿って第２面を研ぐことで、凹刃の刃先である弧状部を、形状を維持したまま鋭利な状態に戻すことができる。ただし、第２面を研ぐことを繰り返すと、凹刃の幅方向の長さが次第に小さくなり、最終的には凹刃がなくなる。上記構成によれば、凹刃の幅方向の長さが従来の凹刃に比べて大きいので、凹刃がなくなるまでに行うことのできる研ぎの回数を増やすことができる。
【０００８】
［態様２］
全ての前記凹刃の前記幅方向における長さが、前記最大値よりも大きい、態様１に記載の波刃包丁。
【０００９】
同構成によれば、全ての凹刃の幅方向の長さが従来の凹刃に比べて大きいので、全ての凹刃がなくなるまでに行うことのできる研ぎの回数を増やすことができる。したがって、全ての凹刃の寿命を長くすることができる。
【００１０】
［態様３］
前記第１面は、隣り合う前記凹刃同士の間に位置する山部を有し、前記凹刃と前記山部とが互いに平行に延在している、態様１または態様２に記載の波刃包丁。
（【００１１】以降は省略されています）
