公開番号2025167853
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024072818
出願日2024-04-26
発明の名称プレス装置、プレス方法、樹脂封止装置及び樹脂封止方法
出願人アピックヤマダ株式会社
代理人弁理士法人綿貫国際特許・商標事務所
主分類B30B 15/24 20060101AFI20251030BHJP(プレス)
要約【課題】可動プラテンの傾きを調整可能なプレス装置、プレス方法、樹脂封止装置及び樹脂封止方法を提供する。

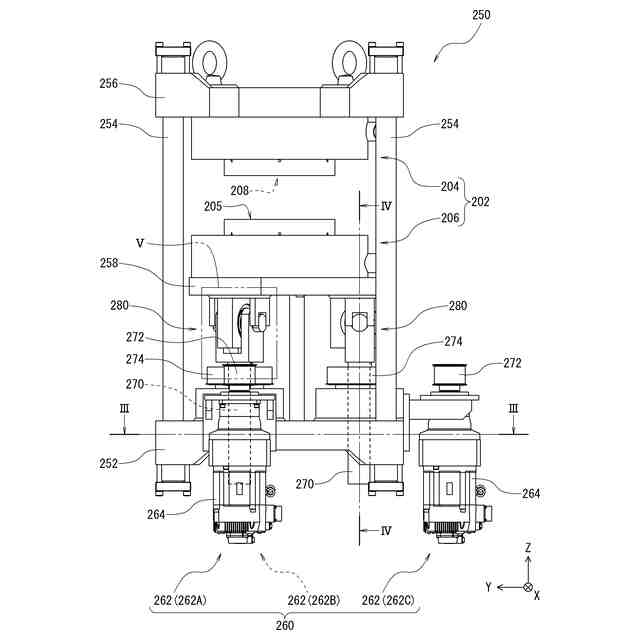

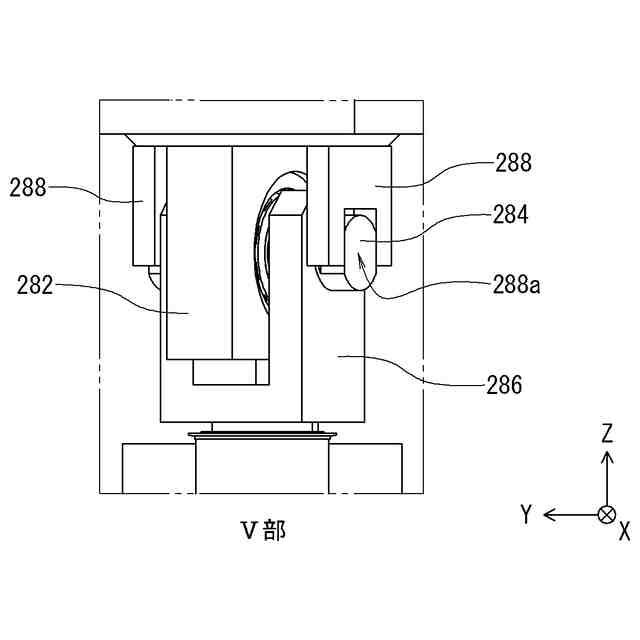

【解決手段】基盤252と、基盤252に立設されたタイバー254と、タイバー254に固定された固定プラテン256と、上下方向に移動する可動プラテン258と、可動プラテン256を駆動する駆動部260と、を備え、駆動部260は、複数の駆動機構262を個別に制御可能な構成であり、可動プラテン258は、タイバー254にガイドされない構成である。
【選択図】図2
特許請求の範囲【請求項１】
基盤と、前記基盤に立設されたタイバーと、前記タイバーに固定された固定プラテンと、上下方向に移動する可動プラテンと、前記可動プラテンを駆動する駆動部と、を備え、
前記駆動部は、複数の駆動機構を個別に制御可能な構成であり、
前記可動プラテンは、前記タイバーにガイドされない構成であること
を特徴とするプレス装置。
続きを表示（約 670 文字）【請求項２】
前記駆動部は、三つの前記駆動機構から構成されていること
を特徴とする請求項１記載のプレス装置。
【請求項３】
前記駆動機構は、
駆動源と、前記基盤に回転可能に設けられたナットと、前記ナットに螺合されたボールねじと、を備え、
前記駆動源の駆動力が前記ナットに伝達されて前記ナットが回転することにより、前記ボールねじが上下方向に直線運動する構成であること
を特徴とする請求項１または請求項２記載のプレス装置。
【請求項４】
前記可動プラテンの傾き状態を検知する検知手段をさらに備えること
を特徴とする請求項１または請求項２記載のプレス装置。
【請求項５】
請求項１から請求項４のいずれか一項に記載のプレス装置を備える樹脂封止装置。
【請求項６】
基盤と、前記基盤に立設されたタイバーと、前記タイバーに固定された固定プラテンと、上下方向に移動する可動プラテンと、前記可動プラテンを駆動する駆動部と、を備えたプレス装置を用いたプレス方法であって、
試し打ちを行う工程の後に前記可動プラテンの傾きを調整する工程を備えること
を特徴とするプレス方法。
【請求項７】
前記可動プラテンの傾き状態を検知する検知手段によって前記可動プラテンの傾き状態を検知すること
を特徴とする請求項６記載のプレス方法。
【請求項８】
請求項６または請求項７記載のプレス方法を備える樹脂封止方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、プレス装置、プレス方法、樹脂封止装置及び樹脂封止方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
基材に電子部品が搭載されたワークを封止樹脂により封止して成形品に加工する樹脂封止装置及び樹脂封止方法の例として、トランスファ成形方式や圧縮成形方式によるものが知られている。
【０００３】
トランスファ成形方式は、上型と下型とを備えて構成される封止金型に設けられる一対の封止領域（キャビティ）に所定量の樹脂を供給するポットを設けて、当該各封止領域に対応する位置にワークをそれぞれ配置して上型と下型とでクランプし、ポットからキャビティに樹脂を流し込む操作によって樹脂封止する技術である。また、圧縮成形方式は、上型と下型とを備えて構成される封止金型に設けられる封止領域（キャビティ）に所定量の封止樹脂を供給すると共に当該封止領域にワークを配置して、上型と下型とでクランプする操作によって樹脂封止する技術である（特許文献１：特開２０２３－１７６５１８号公報参照）。
【０００４】
いずれの方式においても、封止金型の型閉じを行ってワークの樹脂封止を行うプレス装置が設けられている。プレス装置は、一対の可動プラテン及び固定プラテンに封止金型が固定されており、駆動装置によって可動プラテンを固定プラテンに向けて駆動（押動）することによって、封止金型に型閉じ力（加圧力）を印加する構成が一般的である。
【先行技術文献】
【特許文献】
【０００５】
特開２０２３－１７６５１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
成形品のＴＴＶ（ＴｏｔａｌＴｈｉｃｋｎｅｓｓＶａｒｉａｔｉｏｎ）を小さくするためには、型閉じ時に固定プラテンと可動プラテンとの間隔を高精度に調整して上型と下型が平行になるように配置する必要がある。そのため、可動プラテンは、タイバーに沿って摺動可能な構成、すなわち、タイバーにガイドされる構成が一般的である。
【０００７】
プレス装置においては、成形の調整を目的として、可動プラテンの傾きを調整したい要望がある。しかしながら、可動プラテンがタイバーにガイドされる構成であるが故に、可動プラテンとタイバーとのクリアランスが僅少となり、可動プラテンの傾きを調整することはほぼ不可能（もしくは困難）であった。
【課題を解決するための手段】
【０００８】
本発明は、上記事情に鑑みてなされ、可動プラテンの傾きを調整可能なプレス装置、プレス方法、樹脂封止装置及び樹脂封止方法を提供することを目的とする。
【０００９】
本発明は、一実施形態として以下に記載するような解決手段により、前記課題を解決する。
【００１０】
一実施形態に係るプレス装置は、基盤と、前記基盤に立設されたタイバーと、前記タイバーに固定された固定プラテンと、上下方向に移動する可動プラテンと、前記可動プラテンを駆動する駆動部と、を備え、前記駆動部は、複数の駆動機構を個別に制御可能な構成であり、前記可動プラテンは、前記タイバーにガイドされない構成であることを要件とする。
（【００１１】以降は省略されています）
