公開番号2025130240
公報種別公開特許公報(A)
公開日2025-09-08
出願番号2024027270
出願日2024-02-27
発明の名称熱プレス用緩衝材
出願人株式会社金陽社
代理人弁理士法人スズエ国際特許事務所
主分類B30B 15/02 20060101AFI20250901BHJP(プレス)
要約【課題】従来技術に比べて簡易な構造を有し、圧力を均一に付与することが可能な熱プレス用緩衝材を提供する。
【解決手段】 1層以上の繊維層と1層以上の弾性層とが積層された構成の熱プレス用緩衝材である。熱プレス対象物と対向する面内に、熱プレス対象物の表面形状に対応する高圧縮性領域及び低圧縮性領域を備える。高圧縮性領域の圧縮応力は、低圧縮性領域の圧縮応力に比べて10%以上低い。

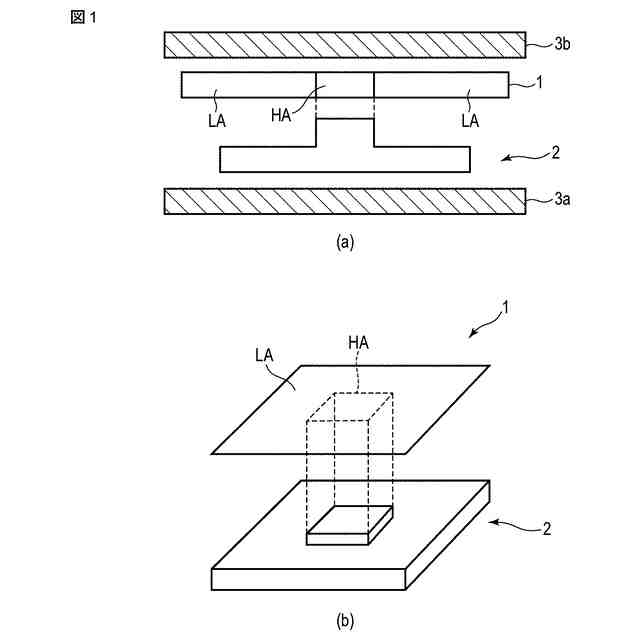

【選択図】図1
特許請求の範囲【請求項１】
１層以上の繊維層と１層以上の弾性層とが積層された層構造の熱プレス用緩衝材であって、
熱プレス対象物と対向する面内に、前記熱プレス対象物の表面形状に対応する高圧縮性領域及び低圧縮性領域を備え、
前記高圧縮性領域の圧縮応力は、前記低圧縮性領域の圧縮応力に比べて１０％以上低い熱プレス用緩衝材。
続きを表示（約 530 文字）【請求項２】

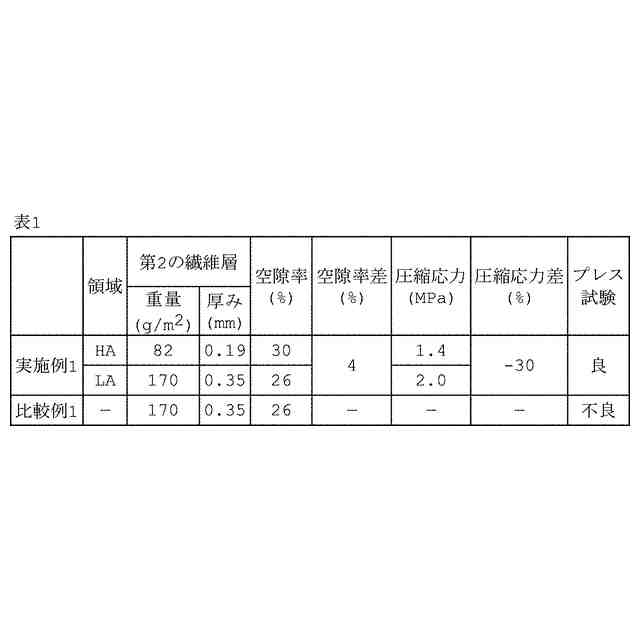

前記高圧縮性領域の空隙率が、前記低圧縮性領域の空隙率に比べて１％以上高い請求項１に記載の熱プレス用緩衝材。
【請求項３】
前記高圧縮性領域を構成する前記繊維層の少なくとも１層が、前記低圧縮性領域を構成する繊維層の少なくとも１層に比べて高い空隙率を有する請求項２に記載の熱プレス用緩衝材。
【請求項４】
前記高圧縮性領域を構成する前記弾性層の少なくとも１層が多孔質である請求項２に記載の熱プレス用緩衝材。
【請求項５】
３層以上の層を備え、
前記高圧縮性領域に貫通穴、未貫通穴及び窪みの少なくとも一つを備え、
前記貫通穴及び前記未貫通穴が、前記層構造の最上層及び最下層以外の層の少なくとも１層に形成され、
前記窪みが、前記層構造の前記最上層及び前記最下層の少なくとも一方に形成されている請求項１に記載の熱プレス用緩衝材。
【請求項６】

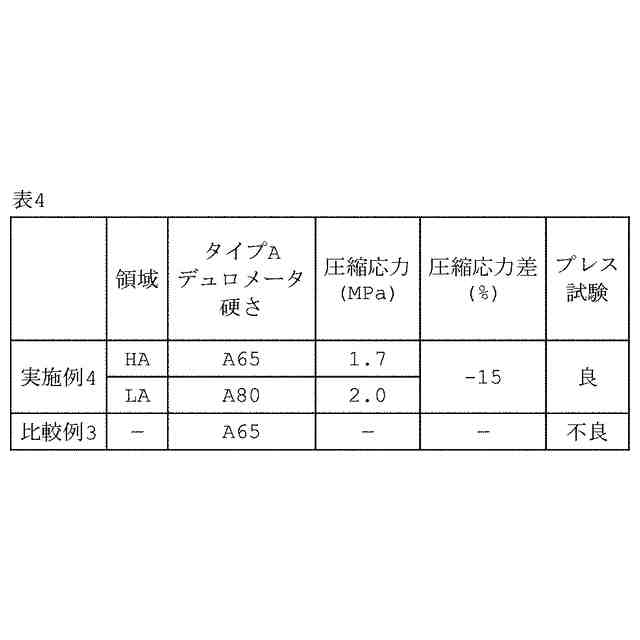

前記弾性層の少なくとも１層において、前記高圧縮性領域に対応する部分が、前記低圧縮性領域に対応する部分に比べて、ＪＩＳＫ６２５３に基づいてタイプＡデュロメータで測定した硬さが１５度以上低い請求項１に記載の熱プレス用緩衝材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、熱プレス用緩衝材に関するものである。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
様々な電子機器に多用される銅張層積層板やフレキシブルプリント配線基板（以下、ＦＰＣと称する）などのプリント基板、化粧板やハニカムボードなどの建築及び航空機材は、一般に熱プレス加工や熱圧着によって加工及び成形される。例えば、ＦＰＣの製造では、保護フィルムを樹脂層面等に貼り付けるために熱プレス加工や熱圧着が行われる。
【０００３】
熱プレス加工では、熱プレス対象物を熱プレス装置の熱プレス盤間に挟み込み、一定の圧力と熱をかける方法が用いられる。精度の良い成形品を得るためには、熱プレス対象物に加えられるプレス圧力を均一にする必要がある。
【０００４】
しかしながら、上記の熱プレス加工では、熱プレス対象物の形状によっては圧力に偏りが生じ、熱プレス盤からの圧力が均一に付与されず、プレス加工の精度が悪くなるという問題を有している。
【０００５】
このようなことから、特許文献１にはプレス装置が開示されている。プレス装置は、プレス対象物が載置される複数に分割された載置部材と、各載置部材を昇降させる複数の油圧シリンダと、複数の油圧シリンダをそれぞれの油圧シリンダ毎に、又は複数の油圧シリンダが分けられた複数のグループ毎に、独立して制御する制御部を備えている。このようなプレス装置によれば、プレス対象物を複数に分割された載置部材に載置し、当該プレス対象物をプレス盤で押えた状態で、制御部からの指令により複数の油圧シリンダによる分割された載置部材の昇降を制御することによって、プレス対象部材に対して均一な圧力を付与できるため、プレス対象物を高い精度で加工することが可能になる。
【先行技術文献】
【特許文献】
【０００６】
特許第６５１０８６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、特許文献１のプレス装置は、複数に分割された載置部材と、各載置部材を昇降させる複数の油圧シリンダとが必要であるため、複雑な構造となり装置コストが高騰する。
【０００８】
本発明は、従来技術に比べて簡易な構造を有し、圧力を均一に付与することが可能な熱プレス用緩衝材を提供する。
【課題を解決するための手段】
【０００９】

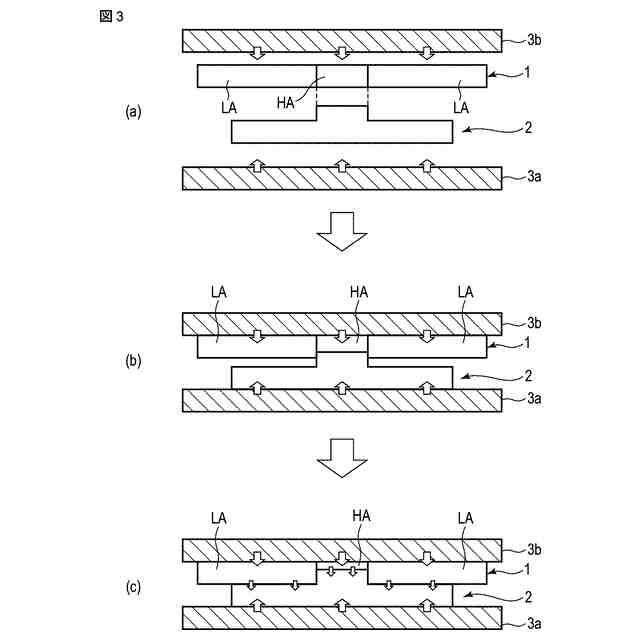

本発明は、１層以上の繊維層と１層以上の弾性層とが積層された構成の熱プレス用緩衝材である。熱プレス用緩衝材は、熱プレス対象物と対向する面内に、熱プレス対象物の表面形状に対応する高圧縮性領域及び低圧縮性領域を備える。高圧縮性領域の圧縮応力は、低圧縮性領域の圧縮応力に比べて１０％以上低い。
【発明の効果】
【００１０】
本発明によれば、従来技術に比べて簡易な構造を有し、圧力を均一に付与することが可能な熱プレス用緩衝材を提供できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
