公開番号2025027094
公報種別公開特許公報(A)
公開日2025-02-26
出願番号2024208544,2024506223
出願日2024-11-29,2023-07-28
発明の名称プレス装置
出願人株式会社アルファーシステム
代理人個人,個人
主分類B30B 1/34 20060101AFI20250218BHJP(プレス)
要約【課題】積層工程において、ワークを精度よく圧着できるプレス装置を提供する。
【解決手段】ワーク21をプレスするプレス装置11であって、第1型12と、第1型12に対して移動する第2型13と、第2型13を移動させる筒体のピストン31と、ピストン31と協働して第2型13を移動させる筒体または柱体の第1追加ピストン34と、を備え、ピストン31は、第2型に接触する面であって、第2型13を押す環状、かつ、1つの押圧面33Cと、第1中心軸心C1と、第1中心軸心C1に沿う方向に延びる第1貫通孔31Aと、を有し、第1追加ピストン34は、第1中心軸心C1と同軸の第2中心軸心C2と、第2型13に接触する面であって、第2型13を押す第1追加押圧面36Bと、を有し、かつ、第1貫通孔31A内に配置される。

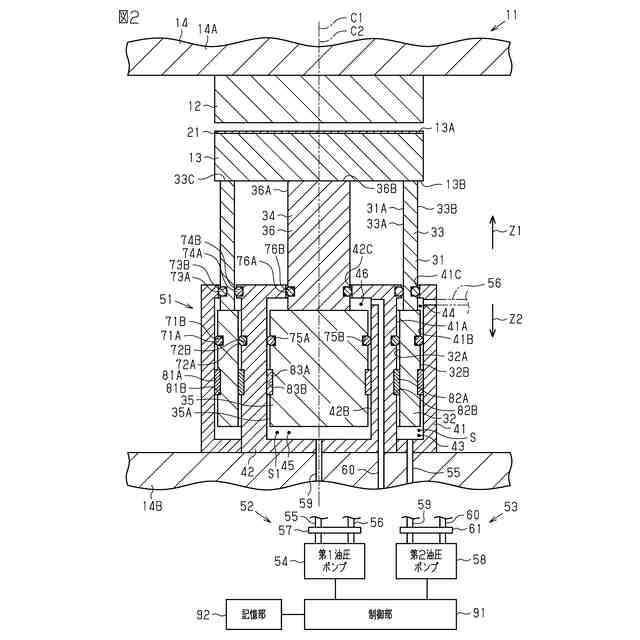

【選択図】図2
特許請求の範囲【請求項１】
ワークをプレスするプレス装置であって、
第１型と、
前記第１型に対して移動する第２型と、
前記第２型を移動させる筒体のピストンと、前記ピストンと協働して前記第２型を移動させる筒体または柱体の第１追加ピストンと、を備え、

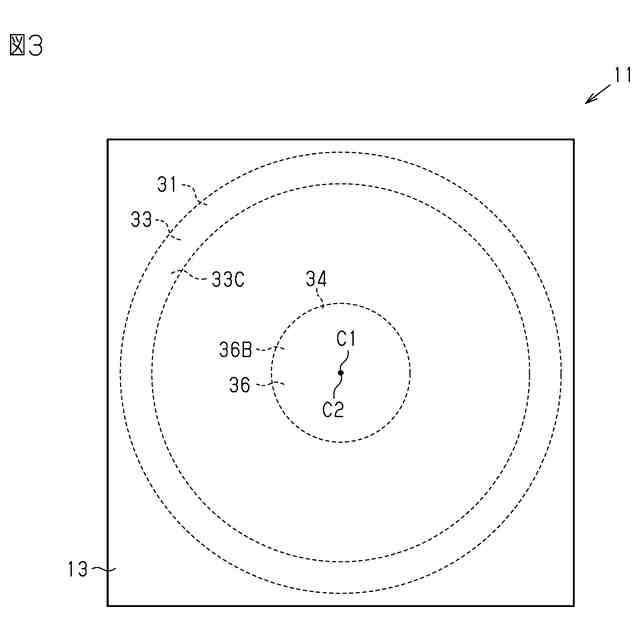

前記ピストンは、前記第２型に接触する面であって、前記第２型を押す環状、かつ、１つの押圧面と、第１中心軸心と、前記第１中心軸心に沿う方向に延びる第１貫通孔と、を有し、
前記第１追加ピストンは、前記第１中心軸心と同軸の第２中心軸心と、前記第２型に接触する面であって、前記第２型を押す第１追加押圧面と、を有し、かつ、前記第１貫通孔内に配置される、
プレス装置。
続きを表示（約 1,400 文字）【請求項２】
前記ピストンおよび前記第１追加ピストンのうちの一方は、前記第２型に固定され、
前記ピストンおよび前記第１追加ピストンのうちの他方は、前記第２型に対して移動可能である、
請求項１に記載のプレス装置。
【請求項３】
前記ピストンと、前記第１追加ピストンと、を互いに独立に移動させる油圧装置をさらに備える、
請求項２に記載のプレス装置。

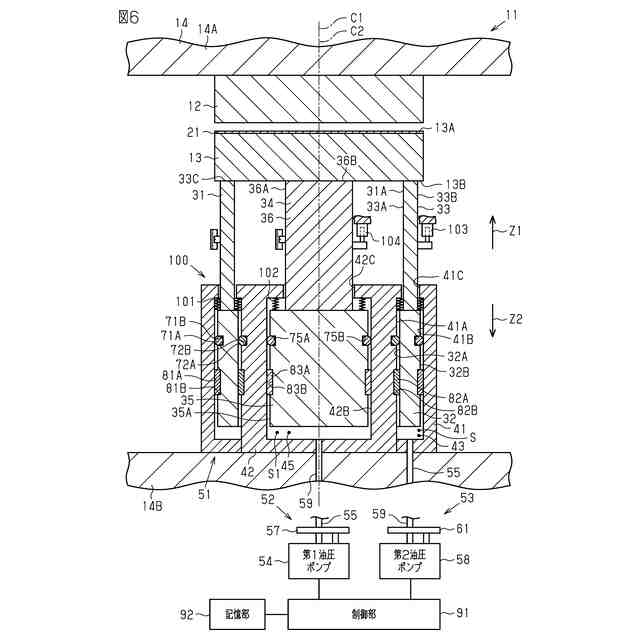

【請求項４】
前記ピストンを支持するシリンダと、
前記第１追加ピストンを支持する第１追加シリンダと、をさらに備え、
前記油圧装置は、前記第２型が前記第１型に近づく第１方向に移動するように、前記シリンダ内において前記ピストンを移動させる第１油圧系と、前記第２型が前記第１方向に移動するように、前記第１追加シリンダ内において前記第１追加ピストンを移動させる第２油圧系と、を有する、
請求項３に記載のプレス装置。
【請求項５】
前記ピストンと、前記第１追加ピストンと、を付勢する付勢装置をさらに備え、
前記付勢装置は、前記第２型が前記第１型から離れる第２方向に移動するように、前記シリンダ内において前記ピストンを付勢する第１付勢部と、前記第２型が前記第２方向に移動するように、前記第１追加シリンダ内において前記第１追加ピストンを付勢する第２付勢部と、を有する、
請求項４に記載のプレス装置。
【請求項６】
前記油圧装置を制御する制御部をさらに備え、
前記制御部は、ワークの加圧時に、前記ピストンおよび前記第１追加ピストンのうちの一方の加圧タイミングが、前記ピストンおよび前記第１追加ピストンのうちの他方の加圧タイミングと異なるように、前記油圧装置を制御する、
請求項４または５に記載のプレス装置。
【請求項７】

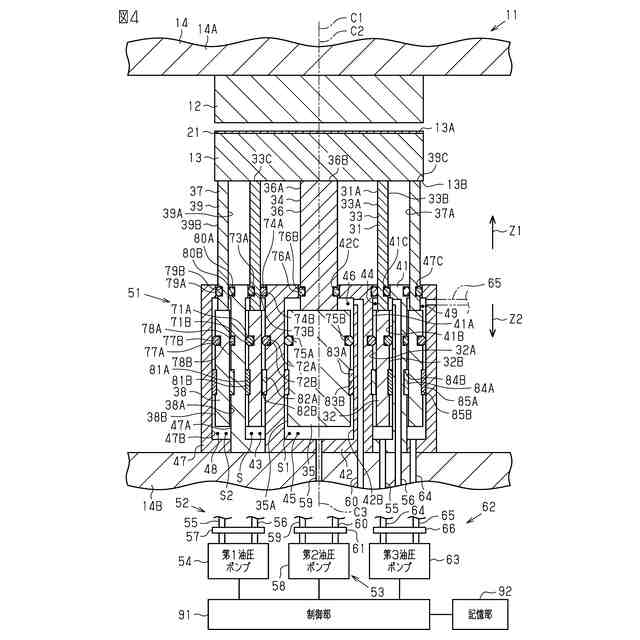

前記ピストンおよび前記第１追加ピストンと協働して前記第２型を移動させる第２追加ピストンをさらに備え、
前記第２追加ピストンは、筒体であり、かつ、前記第１中心軸心および前記第２中心軸心と同軸の第３中心軸心と、前記第３中心軸心に沿う方向に延びる第２貫通孔と、を有し、
前記ピストンおよび前記第１追加ピストンは、前記第２貫通孔内に配置される、
請求項４に記載のプレス装置。
【請求項８】
前記ピストン、前記第１追加ピストン、および、前記第２追加ピストンのうちの１つは、前記第２型に固定され、
前記ピストン、前記第１追加ピストン、および、前記第２追加ピストンのうちの残りの２つは、前記第２型に対して移動可能である、
請求項７に記載のプレス装置。
【請求項９】
前記油圧装置は、前記ピストンと、前記第１追加ピストンと、前記第２追加ピストンと、を互いに独立に移動させるように構成され、
前記油圧装置を制御するように構成される制御部をさらに備え、
前記制御部は、ワークの加圧時に、前記ピストン、前記第１追加ピストン、および、前記第２追加ピストンのうちの１つの加圧タイミングが、前記ピストン、前記第１追加ピストン、および、前記第２追加ピストンのうちの残りの２つの加圧タイミングと異なるように、前記油圧装置を制御するように構成される、
請求項８に記載のプレス装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、プレス装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
プレス装置は、積層型電子部品を製造する積層機を含む。例えば、特許文献１に記載のプレス装置は、プレスによってフィルム状樹脂材を積層する。また、プレス装置は、積層型コンデンサの製造工程において、セラミックグリーンシートを積層する積層機として構成される。これらプレス装置は、ピストンを備える。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－１２９１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ピストンの推力が中央部に集中する場合、ワークに接触するプレステーブルに撓みが生じるおそれがある。
プレス装置は、積層工程において、ワークを精度よく圧着できることが好ましい。
【課題を解決するための手段】
【０００５】
（１）上記課題を解決するプレス装置は、ワークをプレスするプレス装置であって、第１型と、前記第１型に対して移動する第２型と、前記第２型を移動させるピストンと、を備え、前記ピストンは、前記第２型を押す環状の押圧面を有する。
【０００６】
この構成によれば、第２型の中央にピストンの推力が集中することを抑制できる。したがって、プレス装置は、ワークを精度よく圧着できる。
【０００７】
（２）上記（１）のプレス装置において、前記ピストンは、筒体である。この構成によれば、第２型の中央にピストンの推力が集中することを抑制できる。また、ピストンが筒体である場合、ピストンは、ピストン内周面と、ピストン外周面と、を有する。このため、ピストン内周面でピストンをガイドできるとともに、ピストン外周面でピストンをガイドできる。これによって、ピストンの直進性を向上できる。ピストンの直進性の向上によって、ワークの積層精度を向上できる。
【０００８】
（３）上記（１）または（２）のプレス装置において、前記ピストンは、第１中心軸心と、前記第１中心軸心に沿う方向に延びる第１貫通孔と、を有し、前記ピストンと協働して前記第２型を移動させる第１追加ピストンをさらに備え、前記第１追加ピストンは、筒体または柱体であり、前記第１中心軸心と同軸の第２中心軸心を有し、かつ、前記第１貫通孔内に配置される。
【０００９】
この構成によれば、ピストンおよび第１追加ピストンによって、好適にワークに圧力をかけることができる。
【００１０】
（４）上記（３）のプレス装置において、前記ピストンおよび前記第１追加ピストンのうちの一方は、前記第２型に固定され、前記ピストンおよび前記第１追加ピストンのうちの他方は、前記第２型に対して移動可能である。
（【００１１】以降は省略されています）
