公開番号2025091563
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023206847
出願日2023-12-07
発明の名称電気掃除機
出願人日立グローバルライフソリューションズ株式会社
代理人ポレール弁理士法人
主分類A47L 9/10 20060101AFI20250612BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】本発明は、掃除機本体を床面に載置してのメンテナンス作業中の破損を防ぐことができる電気掃除機を提供する。
【解決手段】

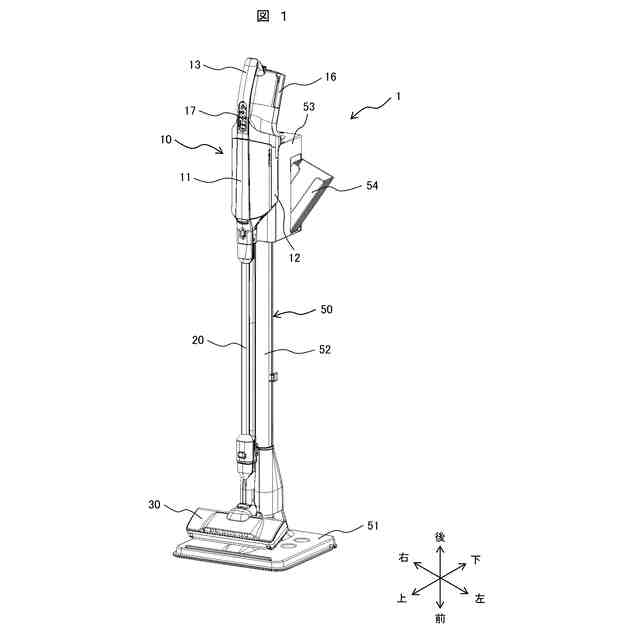

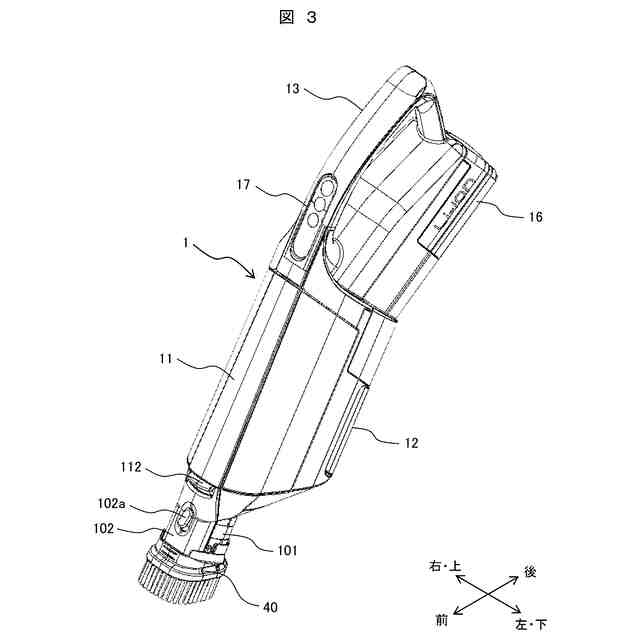

本発明の電気掃除機は、掃除機本体10と、掃除機本体10に備えられた電動送風機14と、掃除機本体10に備えられ電動送風機14が発生する吸引力により吸込んだ塵埃を集塵する集塵部12と、掃除機本体10に備えられ電動送風機14に電力を供給する電池パック16と、を備えた電気掃除機1において、電池パック16は、第一の脚部10jを備え、掃除機本体10は、集塵部12よりも後方に第二の脚部10iを備え、集塵部12は第三の脚部10hを備える。

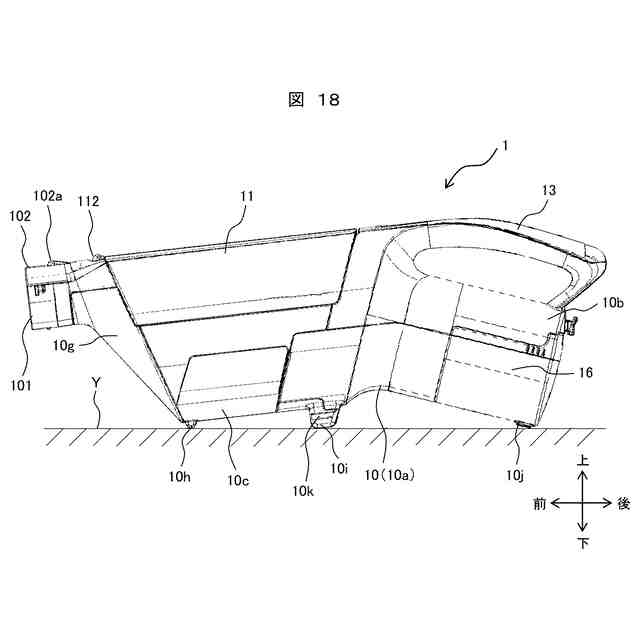

【選択図】図18

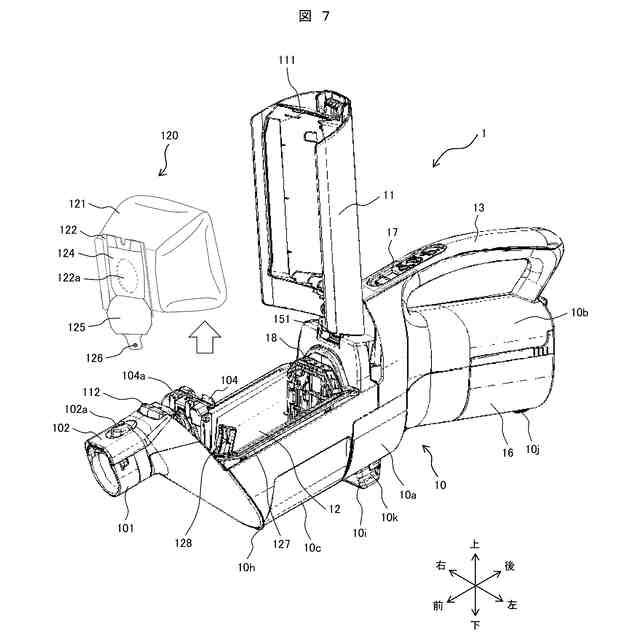

特許請求の範囲【請求項１】
掃除機本体と、前記掃除機本体に備えられた電動送風機と、前記掃除機本体に備えられ、前記電動送風機が発生する吸引力により吸込んだ塵埃を集塵する集塵部と、前記掃除機本体に備えられ前記電動送風機に電力を供給する電池部と、を備えた電気掃除機において、
前記電池部は、第一の脚部を備え、
前記掃除機本体は、前記集塵部よりも後方に第二の脚部を備え、
前記集塵部は、第三の脚部を備えることを特徴とする電気掃除機。
続きを表示（約 620 文字）【請求項２】
請求項１に記載の電気掃除機において、
前記掃除機本体は、付属品を接続する接続管を備え、
前記電池部は、中心軸が前記接続管の中心軸に対して傾斜していることを特徴とする電気掃除機。
【請求項３】
請求項１または２に記載の電気掃除機において、
前記第三の脚部は、前記掃除機本体を床面に載置した際に、床面に接しないことを特徴とする電気掃除機。
【請求項４】
請求項１または２に記載の電気掃除機において、
前記第一の脚部と前記第二の脚部は、前記掃除機本体を床面に載置した際に、床面に当接することで、前記掃除機本体を支持することを特徴とする電気掃除機。
【請求項５】
請求項１または２に記載の電気掃除機において、
前記第二の脚部は、充電端子を有することを特徴とする電気掃除機。
【請求項６】
掃除機本体と、前記掃除機本体に備えられた電動送風機と、前記掃除機本体に備えられ前記電動送風機が発生する吸引力により吸込んだ塵埃を集塵する集塵部と、を備えた電気掃除機において、
前記掃除機本体は、下面後方に第一の脚部と、下面中央に第二の脚部と、下面前方に第三の脚部と、を有し、
前記第一の脚部と前記第二の脚部は、前記掃除機本体を床面に載置した際に、床面に当接することで、前記掃除機本体を支持することを特徴とする電気掃除機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電気掃除機に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】

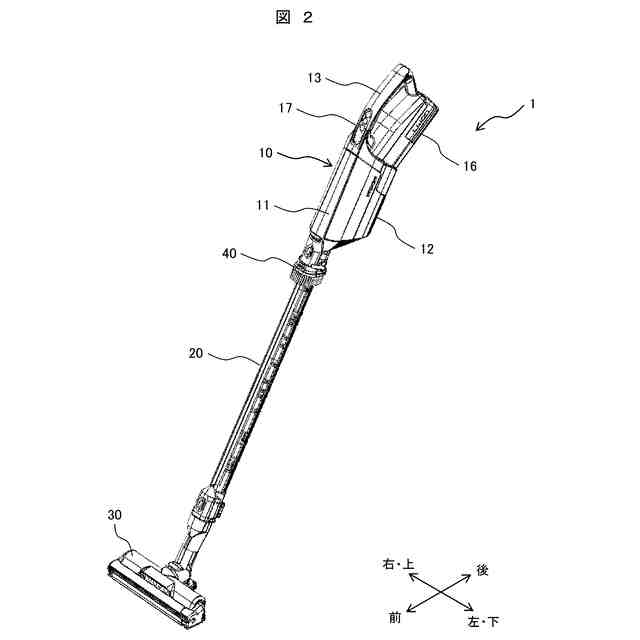

掃除機本体に設けたハンドル部を使用者が把持して掃除を行う電気掃除機として、スティック型電気掃除機がある。スティック型電気掃除機は、掃除機本体内に電動送風機、集塵部を備えており、掃除機本体に接続した延長管を介して吸口体から吸込んだ塵埃を集塵部に集塵するようにしている。
【０００３】
また、一般的なスティック型電気掃除機は、掃除機本体に接続した延長管を取り外し、掃除機本体の吸込み口から塵埃を吸い込むハンディ型電気掃除機としても使用可能である。
【０００４】
スティック型電気掃除機は、電動送風機と集塵部と吸込み口が一直線であることが一般的である。このような電気掃除機は、例えば特許文献１に開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０２０－７２８３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１に開示の電気掃除機を使用する場合、使用者は掃除機本体後方のハンドル部を把持し、掃除機本体の吸込み口から塵埃を吸い込ませようと掃除機本体を、前側を下にして傾ける。
【０００７】

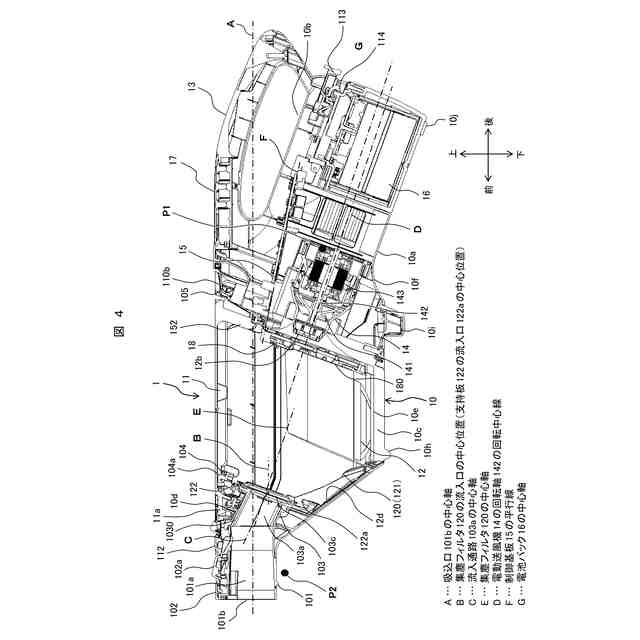

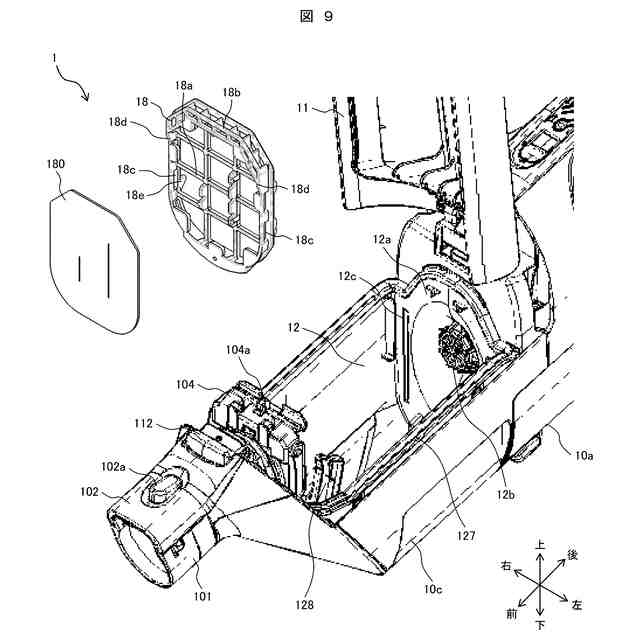

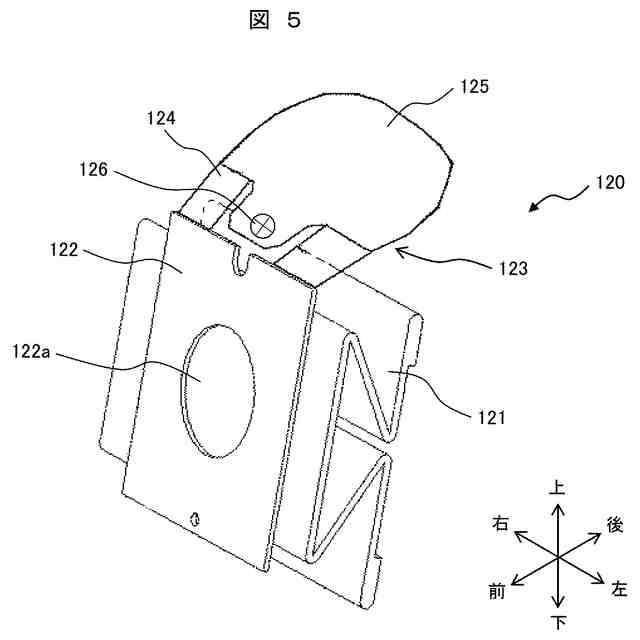

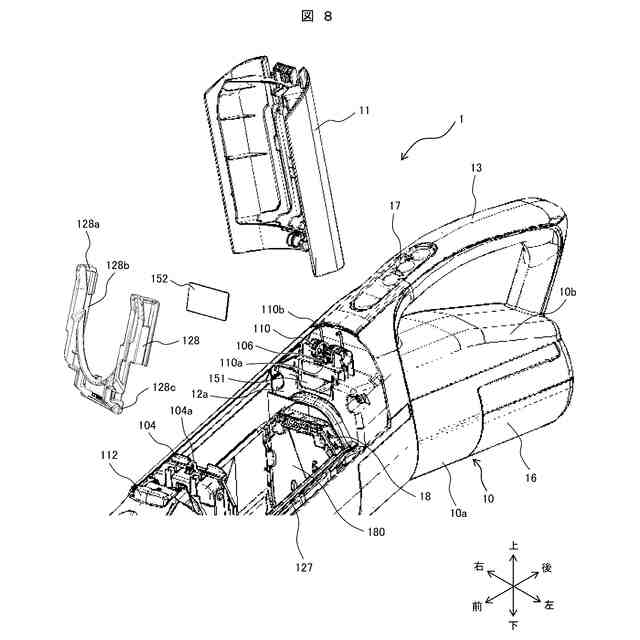

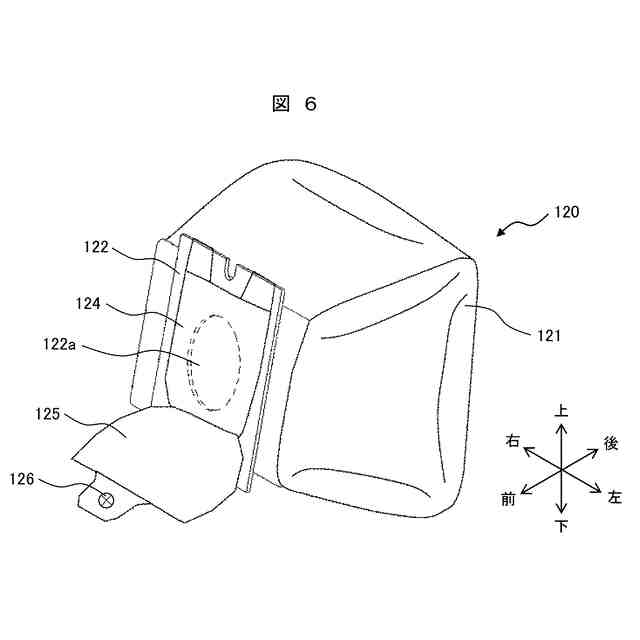

しかしながら、特許文献１に開示の電気掃除機では、集塵部と吸込み口が一直線に配置されているため、一度集塵部に入ったごみが、掃除機本体を傾けることで漏れてしまう課題があった。これを回避するために、集塵部の中心軸と吸込み口の中心軸をずらすことが考えられる。集塵部の中心軸と吸込み口の中心軸をずらした場合、掃除機本体を床面に載置する際に安定して載置するために、掃除機本体に脚部を設けることが考えられる。この場合、掃除機本体のメンテナンス、例えば集塵フィルタの交換などを行う際に掃除機本体に下向きの力が加えられることによって、脚部によって力を支えきれずに掃除機本体が破損してしまう可能性があり、これを防止する必要がある。
【０００８】
本発明の目的は、掃除機本体を床面に載置してのメンテナンス作業中の破損を防ぐことができる電気掃除機を提供することにある。
【課題を解決するための手段】
【０００９】
上記目的を達成するために本発明は、掃除機本体と、前記掃除機本体に備えられた電動送風機と、前記掃除機本体に備えられ、前記電動送風機が発生する吸引力により吸込んだ塵埃を集塵する集塵部と、延期掃除機本体に備えられ、前記電動送風機に電力を供給する電池部と、を備えた電気掃除機において、前記電池部は、第一の脚部を備え、前記掃除機本体は、前記集塵部よりも後方に第二の脚部を備え、前記集塵室は第三の脚部を備えることを特徴とする。
【発明の効果】
【００１０】
本発明によれば、掃除機本体を床面に載置してのメンテナンス作業中の破損を防ぐことができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
