公開番号2025089052
公報種別公開特許公報(A)
公開日2025-06-12
出願番号2023204006
出願日2023-12-01
発明の名称屋根架構構造、および建築物
出願人積水ハウス株式会社
代理人個人,個人
主分類E04B 7/02 20060101AFI20250605BHJP(建築物)
要約【課題】屋根隅部の直下に空間を設けることができる屋根架構構造および建築物を提供する。

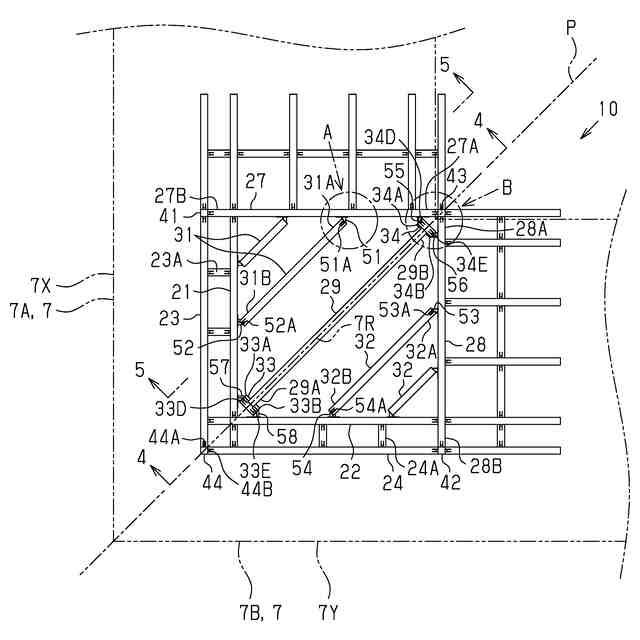

【解決手段】屋根架構構造10は、屋根隅部4の骨組である。屋根隅部4は、第1屋根部と、第1屋根部に交差する第2屋根部を有する。屋根架構構造10は、第1屋根部の下端または上端に沿う第1横架材21と、第2屋根部の下端または上端に沿う第2横架材22と、第1横架材21に向かって傾斜し、かつ、平面視で第1横架材21に直交する第1勾配部材27と、第2横架材22に向かって傾斜し、かつ、平面視で第2横架材22に直交する第2勾配部材28と、第1横架材21と第1勾配部材27とを連結する第1連結部材31と、第2横架材22と第2勾配部材28とを連結する第2連結部材32と、を備える。

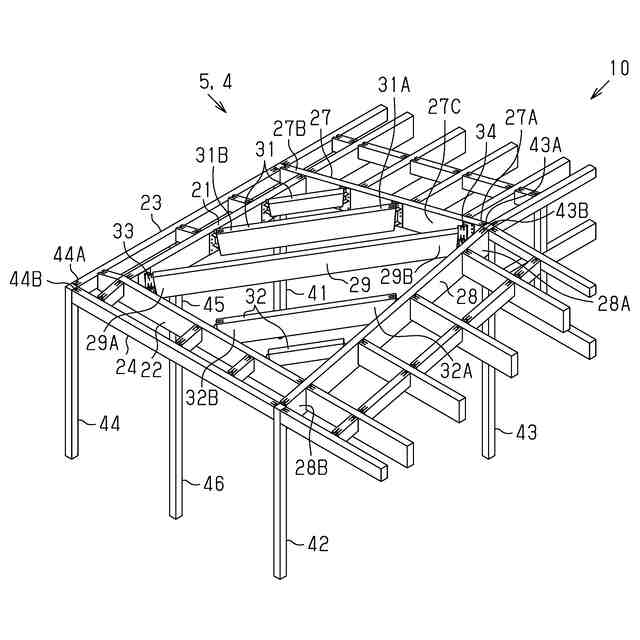

【選択図】図2
特許請求の範囲【請求項１】
屋根隅部の骨組である屋根架構構造であって、
前記屋根隅部は、第１屋根部と、前記第１屋根部に交差する第２屋根部を有し、
前記第１屋根部の下端または上端に沿う第１横架材と、
前記第２屋根部の下端または上端に沿う第２横架材と、
前記第１横架材に向かって傾斜し、かつ、平面視で前記第１横架材に直交する第１勾配部材と、
前記第２横架材に向かって傾斜し、かつ、平面視で前記第２横架材に直交する第２勾配部材と、
前記第１横架材と前記第１勾配部材とを連結する第１連結部材と、
前記第２横架材と前記第２勾配部材とを連結する第２連結部材と、を備える、
屋根架構構造。
続きを表示（約 1,600 文字）【請求項２】
前記第１勾配部材を支持する第１柱と、
前記第２勾配部材を支持する第２柱と、
前記第１屋根部と前記第２屋根部とが交差する交差線の端に配置される第３柱と、をさらに備え、
前記第１勾配部材は、前記第１柱と前記第３柱とに接続され、
前記第２勾配部材は、前記第２柱と前記第３柱とに接続される、
請求項１に記載の屋根架構構造。
【請求項３】
平面視で前記第１横架材と前記第２横架材とが直交する部分の付近に配置される第４柱と、前記第１横架材に平行に配置される第３横架材と、前記第２横架材に平行に配置される第４横架材と、をさらに備え、
前記第３横架材は、前記第１柱と前記第４柱との間に配置され、かつ、前記第１柱および前記第４柱に接続され、
前記第４横架材は、前記第２柱と前記第４柱との間に配置され、かつ、前記第２柱および前記第４柱に接続され、
前記第２横架材は、前記第２勾配部材と前記第３横架材との間に配置されるとともに前記第２勾配部材と前記第３横架材に接続され、または、
前記第１横架材は、前記第１勾配部材と前記第４横架材との間に配置されるとともに前記第１勾配部材と前記第４横架材とに接続される、
請求項２に記載の屋根架構構造。
【請求項４】
前記第１横架材と前記第２横架材とが直交する部分に配置される第４柱をさらに備え、
前記第１横架材は、前記第１柱と前記第４柱との間に配置され、かつ、前記第１柱および前記第４柱に接続され、
前記第２横架材は、前記第２柱と前記第４柱との間に配置され、かつ、前記第２柱および前記第４柱に接続される、
請求項２に記載の屋根架構構造。
【請求項５】
前記第１横架材と前記第２横架材とを連結する第３連結部材と、前記第１勾配部材と前記第２勾配部材とを連結する第４連結部材と、をさらに備える、
請求項１に記載の屋根架構構造。
【請求項６】

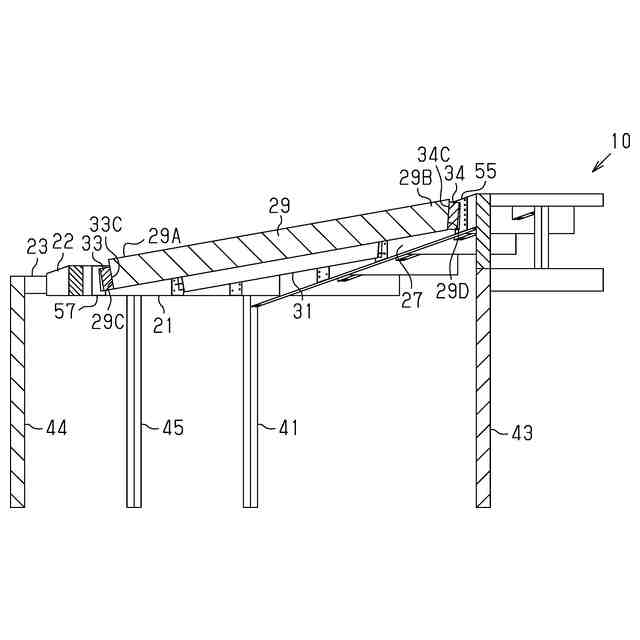

前記第１屋根部に沿う面と前記第２屋根部に沿う面とが交差する交差線に沿う第３勾配部材をさらに備える、
請求項５に記載の屋根架構構造。
【請求項７】
前記第３勾配部材は、前記第３連結部材と前記第４連結部材とに接続される、
請求項６に記載の屋根架構構造。
【請求項８】
前記第３勾配部材は、前記第３連結部材の第１面と、前記第４連結部材において前記第１面に向く第２面との間に配置され、
前記第３連結部材の前記第１面は、上を向くように傾斜し、
前記第４連結部材の前記第２面は、上を向くように傾斜する、
請求項７に記載の屋根架構構造。
【請求項９】

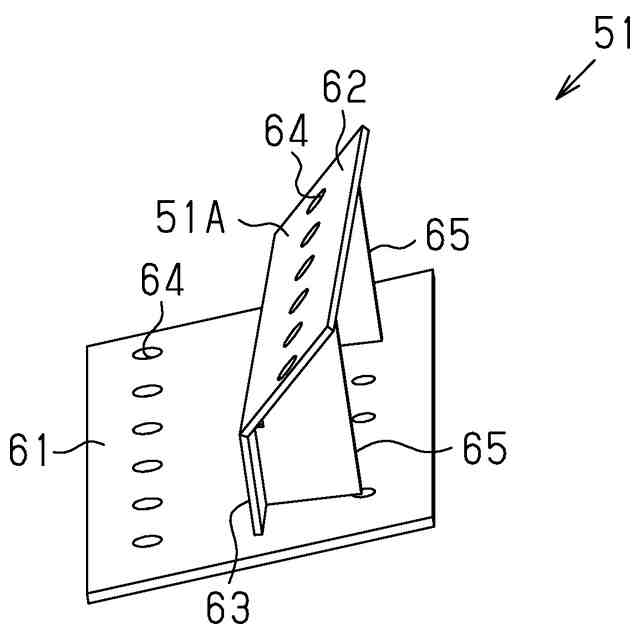

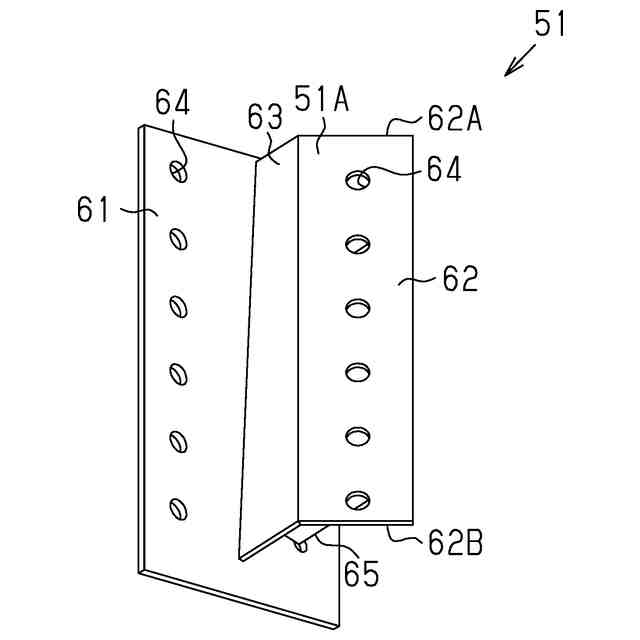

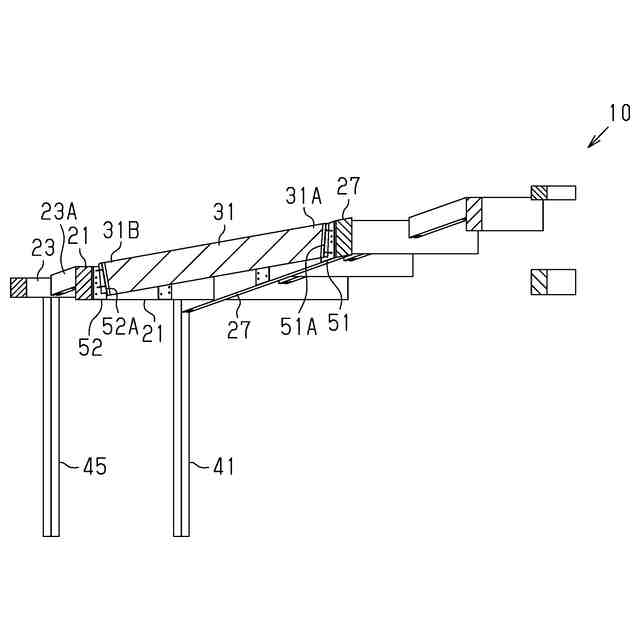

前記第１連結部材は、第１端部と、前記第１端部と反対側の第２端部を有し、
前記第２連結部材は、第３端部と、前記第３端部と反対側の第４端部を有し、
前記第１連結部材の前記第１端部は、第１金具を介して前記第１勾配部材に接続され、
前記第１連結部材の前記第２端部は、第２金具を介して前記第１横架材に接続され、
前記第２連結部材の前記第３端部は、第３金具を介して前記第２勾配部材に接続され、
前記第２連結部材の前記第４端部は、第４金具を介して前記第２横架材に接続される、
請求項１に記載の屋根架構構造。
【請求項１０】

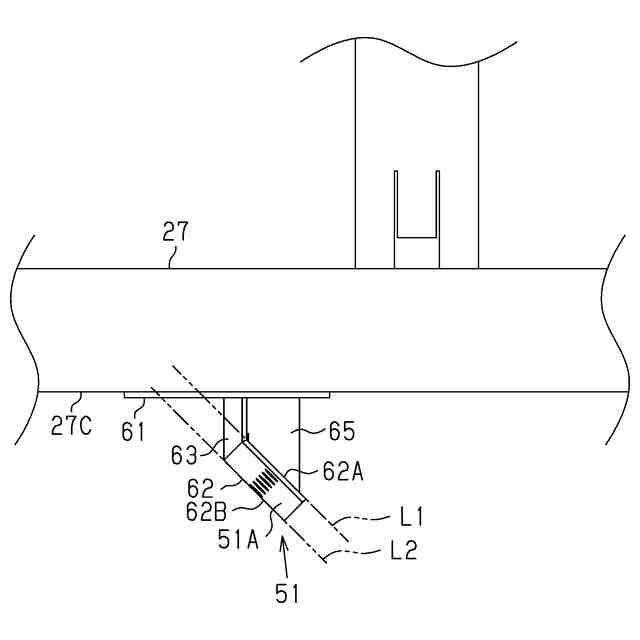

前記第１連結部材は、前記第１金具の第１金具面と、前記第２金具において前記第１金具面に向く第２金具面との間に配置され、
前記第１金具の前記第１金具面は、上を向くように傾斜し、
前記第２金具の前記第２金具面は、上を向くように傾斜する、
請求項９に記載の屋根架構構造。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、屋根架構構造、および建築物に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
建築物の屋根架構構造として小屋組構造が知られている。小屋組構造は、梁と、屋根を支持する屋根横架材（母屋とも呼ばれる）と、梁に垂直に立てられて屋根横架材を支持する束と、を備える。
【０００３】
建築物の屋根架構構造について、様々な目的で、従来の小屋組構造に替わる構造が幾つか提案されている。例えば、特許文献１に記載の技術では、屋根架構構造は、複数のフレーム体で構成される。フレーム体は、互いに平行に配置される複数の母屋と、複数の母屋を受ける母屋受け梁と、母屋受け梁を支持する束と、を備える。
【先行技術文献】
【特許文献】
【０００４】
特開平０５－０９８７２３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、従来の小屋組構造または特許文献１に記載の構造の場合、屋根下空間に束が配置されるため、屋根まで延びる吹抜空間を設けることが難しい。特に、屋根隅部において、屋根隅部においてその直下の空間に空間を設けることが難しい。そこで、屋根隅部においてその直下に空間を設けることができる屋根架構構造を提案する。
【課題を解決するための手段】
【０００６】
（１）上記課題を解決する建築物の屋根架構構造は、屋根隅部の骨組である屋根架構構造であって、前記屋根隅部は、第１屋根部と、前記第１屋根部に交差する第２屋根部を有し、前記第１屋根部の下端または上端に沿う第１横架材と、前記第２屋根部の下端または上端に沿う第２横架材と、前記第１横架材に向かって傾斜し、かつ、平面視で前記第１横架材に直交する第１勾配部材と、前記第２横架材に向かって傾斜し、かつ、平面視で前記第２横架材に直交する第２勾配部材と、前記第１横架材と前記第１勾配部材とを連結する第１連結部材と、前記第２横架材と前記第２勾配部材とを連結する第２連結部材と、を備える。
【０００７】
ここで、「直交する」は、２つの部材それぞれの軸心が互いに直交するように２つの部材が配置されることを含む。「２つの部材が直交する」という状態は、平面視で一方の部材が他方の部材に直角に突き当たるように接続される状態、および、柱を介して２つの部材が直角に接続される状態を含む。
【０００８】
この構成によれば、第１横架材と第１勾配部材と第１連結部材とによって、トラス構造が構成される。第２横架材と第２勾配部材と第２連結部材とによって、トラス構造が構成される。この構造によって、小屋組を組まずとも屋根隅部を支持できる。このため、屋根隅部の直下に、骨組部材が少ない空間を設けることができる。
【０００９】
（２）上記（１）に記載の屋根架構構造において、前記第１勾配部材を支持する第１柱と、前記第２勾配部材を支持する第２柱と、前記第１屋根部と前記第２屋根部とが交差する交差線の端に配置される第３柱と、をさらに備え、前記第１勾配部材は、前記第１柱と前記第３柱とに接続され、前記第２勾配部材は、前記第２柱と前記第３柱とに接続される。
【００１０】
この構成によれば、第１勾配部材は第１柱と第３柱とで支持される。第２勾配部材は第２柱と第３柱とで支持される。このため、第１柱と第３柱との間において第１勾配部材の下に空間を構成できる。また、第２柱と第３柱との間において第２勾配部材の下に空間を構成できる。これによって、屋根隅部の第１屋根部の直下の空間と、第１屋根部に隣接する屋根部分の直下の空間との繋がり部分を広くできる。また、屋根隅部の第２屋根部の直下の空間と、第２屋根部に隣接する屋根部分の直下の空間との繋がり部分を広くできる。
（【００１１】以降は省略されています）
